您可以在仪表盘的编辑模式下,进行添加图表、调整布局、编辑图表、导入图表、修改仪表盘名称等操作。

前提条件

已创建仪表盘。具体操作,请参见创建仪表盘

功能入口

重要
  • 编辑模式下的所有操作,都必须保存后才会生效,即在仪表盘页面的右上方单击保存
  • 仪表盘为网格布局或自由布局时,所支持的操作略有不同,以实际界面为准。
  1. 登录日志服务控制台
  2. 进入仪表盘页面。
    1. 在Project列表区域,单击目标Project。
    2. 在左侧导航栏中,选择仪表盘 > 仪表盘列表
    3. 在仪表盘列表中,单击目标仪表盘。
  3. 在仪表盘页面,单击编辑

添加图表

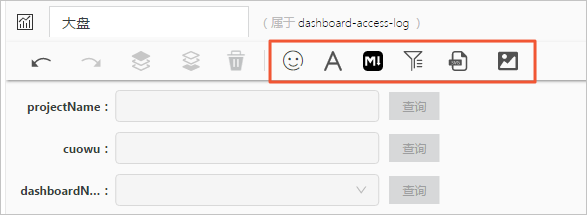

单击操作栏中的新建图表后,可进行如下操作。
  • 添加统计图表

    单击统计图表图标,添加统计图表。具体操作,请参见添加统计图表(Pro版本)到仪表盘添加统计图表到仪表盘

  • 添加矩形和菱形

    单击矩形图标或菱形图标,添加矩形或菱形。双击图形,可输入文本内容,还可以修改文本属性以及矩形、菱形的边框属性。

  • 添加图表连线

    连线用于连接图表。选中其中一个图表后,单击连线连接线图标,按住鼠标左键连接两个图表的连接点。您还可以单击连线图标、连线图表、连线图标,设置线条的样式、宽度和颜色。

    添加连线后,调整图表的位置和大小时,连线会同时移动,便于展示图表间的相对关系。

  • 添加文本

    单击文本图标,双击文本,输入文本内容。您还可以修改文本属性(字号、字体样式、对齐方式和字体颜色)。

  • 添加自定义SVG
    单击SVG图标,选择目标SVG并上传到仪表盘。
    说明 SVG大小不超过10 KB。

添加过滤器

在操作栏中,单击过滤图标,添加过滤器。通过过滤器可缩小查询范围或替换占位符变量,即对整个仪表盘进行查询过滤和变量替换操作。更多信息,请参见添加过滤器

调整布局

当仪表盘为自由布局且处于编辑模式下时,所有统计图表与各类图表元素位于一个可随意拖动的画布中,您可以自由拖动和缩放每一个图表。画布水平方向限制为1000个单位,每个单位宽度为当前浏览器宽度/1000,垂直方向无限制,每个单位为1像素。
  • 调整图表位置
    • 直接拖动图表到指定位置。
    • 选中目标图表后,在操作栏中设置左边距和上边距,调整图片的位置。调整位置
  • 调整图表大小
    • 选中目标图表,在右下角拖动,调整图表大小。
    • 选中目标图表,在操作栏中设置高度和宽度,调整图表大小。调整高度
  • 设置图表层级

    选中目标图表后,单击操作栏中的图层置顶图标或图层置底图标,可将图表层级设置为置顶或置底。

排列图表

选中待排列的图表,单击操作栏中的排列图标,可一键排列图表。
  • 网格布局下,支持等宽间隔排列、等高排列。
  • 自由布局下,支持左对齐、右对齐、上对齐、下对齐、等宽间隔排列、等高排列。

切换页面布局

日志服务仪表盘支持网格布局和自由布局两种模式。您可以单击切换布局,进行切换。
重要 切换页面布局后,可能导致连线、折叠行、图表位置、图表大小等发生变化。

添加折叠行

当仪表盘为网格布局且处于编辑模式下时,您可以在操作栏中的新建图表下,单击折叠行图标,添加折叠行,用于折叠图表。

添加折叠行后,您可以将其拖动至目标位置,用于折叠位于其下的图表。您还可以单击折叠行图标,设置折叠行的名称。

  • 折叠前折叠行
  • 折叠后折叠行

修改仪表盘名称

在仪表盘名称文本框中输入新名称,即可修改仪表盘名称。

导入图表

  1. 单击操作栏中的导入图表
  2. 选择目标仪表盘和图表,单击确定

操作图表

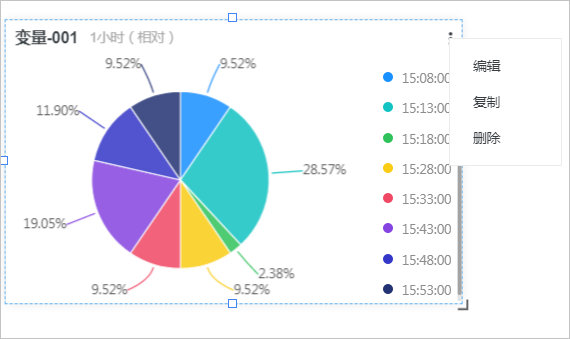

您还可以执行全选、编辑、复制、删除图表等操作。
  • 全选

    单击仪表盘中的某个图表,按ctrl+A,全选该仪表盘中的所有图表。全选图表后,您可以进行全部图表删除、复制等操作。

  • 编辑

    找到目标图表,选择配置监控与告警 > 编辑,修改图表的查询分析语句、属性配置等。

  • 复制

    日志服务提供多种复制方式,支持跨Project复制、批量复制。复制图表,会保留原图表所有的配置信息。

    • 找到目标图表,选择配置监控与告警 > 复制
    • 选中目标图表(支持多个图表批量操作),通过ctrl+Cctrl+V完成复制。
  • 删除
    • 找到目标图表,选择配置监控与告警 > 删除,删除目标图表。
    • 选中目标图表(支持多个图表批量操作),单击删除,删除图表。
