查看仪表盘时,默认处于显示模式下,显示模式下可以直观、清晰地查看该仪表盘下的所有分析图表。日志服务同时提供一系列针对仪表盘的显示配置,包括添加页面元素、设置自动刷新、设置标题显示方式等。

在日志服务控制台Logstore列表页面左侧导航栏中单击仪表盘,并在仪表盘列表页面单击仪表盘名称,即可进入指定仪表盘。您也可以在查询分析页面、快速查询页面等页面中,单击左侧折叠导航栏中的仪表盘名称进入指定仪表盘。

支持的显示设置

  • 仪表盘显示设置

    显示模式下仪表盘功能项主要集中在仪表盘右上方,从左到右依次为:时间选择、编辑、告警、刷新、分享、全屏、标题设置以及重置时间。

  • 分析图表显示设置

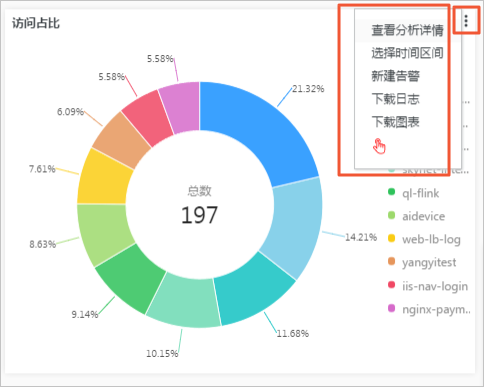

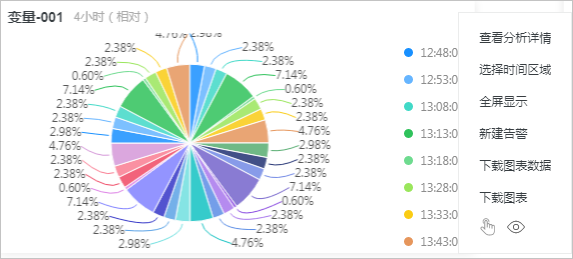

    显示模式下,可以通过单击图表右上角,展开折叠按钮中的功能列表,获取该图表的详细信息。
    说明 不同图标类型有不同的展示选项,例如自定义添加的图标、Markdown图表等特殊图表无法查看分析详情,因为它不是一个查询分析图表。

设置仪表盘时间

仪表盘时间即仪表盘中所有分析图表统一的时间,设置后,所有分析图表展示的是同一时段的查询分析结果。如果需要设置单个图表的时间范围,请查看设置指定图表的时间范围
说明 时间选择器仅在当前页面提供临时的图表查看方式,系统不保存该设置。您下次查看报表时,系统仍会为您展示默认的时间范围。
  1. 登录日志服务控制台,单击Project名称。
  2. 单击左侧导航栏的仪表盘图标。
  3. 单击目标仪表盘后的日志库管理图标图标,选择 详情
  4. 单击请选择
  5. 单击选择时间范围,并单击确定
    支持设置仪表盘时间为:
    • 相对时间:表示查询距离当前时间1分钟、5分钟、15分钟等时间区间的的日志数据。例如当前时间为19:20:31,设置相对时间1小时,表示查询18:30:31~19:20:31的日志数据。
    • 整点时间:表示查询最近整点1分钟、5分钟、15分钟等时间区间的日志数据。例如当前时间为19:20:31,设置整点时间1小时,表示查询18:00:00~19:00:00的日志数据。
    • 自定义时间:表示查询指定时间范围的日志数据。
  6. 请选择按钮变更为当前设置的时间范围,鼠标移至按钮上,可核对当前设置的时间范围。

    查询时间选择

进入编辑模式

单击编辑进入仪表盘的编辑模式,在编辑模式下,支持对仪表盘进行多种变更操作,包括将仪表盘作为画布,为其添加图表元素,如Markdown图表、自定义图表、文本、图标等图表元素等操作。详细说明请参考编辑模式

设置告警

在仪表盘右上角单击告警 > 新建告警 > 修改可以新建告警或设置告警,告警中需要关联一个或多个分析图表。

如何设置告警,请查看设置告警

设置页面刷新方式

刷新仪表盘时可以选择手动刷新一次或设置自动刷新:
  • 单击刷新 > 仅一次,表示立即刷新一次仪表盘。
  • 单击刷新 > 自动刷新,表示按照指定间隔自动刷新仪表盘。

    自动刷新可设置为15秒、60秒、5分钟或15分钟。

说明 当浏览器页签处于不活跃状态时,时间计数可能存在偏差。

页面刷新方式

分享仪表盘页面

单击分享,可以自动复制当前仪表盘的链接,您可以将该链接手动发送给有仪表盘查看权限的其他用户。其他用户看到的仪表盘页面中保留分享者一系列设置,例如图标时间、标题显示方式等。

说明 分享仪表盘页面前,必须赋予其他用户查看该仪表盘的权限。

全屏展示

单击全屏,即可进入全屏模式,页面全屏显示仪表盘中的图表信息。适用于数据展示和报告场景。

设置标题显示方式

可以设仪表盘中所有分析图表标题的显示样式,包括:
  • 并排显示标题+时间
  • 滚动显示标题+时间
  • 渐变显示标题+时间
  • 仅名称
  • 仅时间

重置时间

单击重置时间可以重置所有图表的时间范围,即恢复所有分析图表的默认时间,多用于改变时间维度后还原到初始状态。

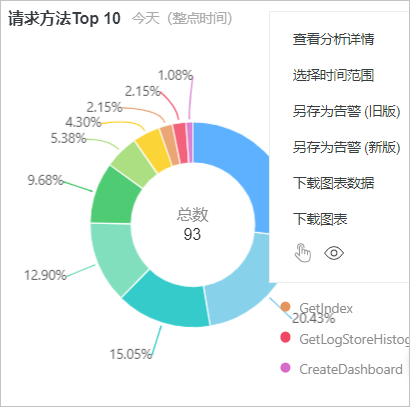

分析图表的查看设置

  • 查看分析详情

    展开指定分析图表右上角的折叠列表,并单击查看分析详情,页面会自动跳转到对应的查询分析页面,页面显示当前图表的查询语句和属性设置等信息。

  • 设置指定图表的时间范围

    展开指定分析图表右上角的折叠列表,并单击选择时间区间,可以设置指定图表的时间范围。设置后,仅该图表的时间区间会变更,其他图表时间保持不变。

  • 设置图表告警

    展开指定分析图表右上角的折叠列表,并单击新建告警,可以设置基于该分析图表的告警和通知方式。如何设置告警,请查看设置告警

  • 下载日志

    展开指定分析图表右上角的折叠列表,并单击下载日志,以CSV格式下载当前时间区间对应的原始日志分析结果。

  • 下载图表

    展开指定分析图表右上角的折叠列表,并单击下载图表,以PNG图片格式下载当前的查询分析图表。

  • 查看是否设置了下钻分析

    展开指定分析图表右上角的折叠列表,如果列表中的手指图表为红色,表示当前图表已设置下钻分析;否则图表为灰色。
