本文介绍基于Ubuntu 16.04系统搭建Link IoT Edge轻量版本(LE Lite)运行环境的方法。

前提条件

  • Link IoT Edge的远程登录功能依赖设备的SSH服务,请确保设备上已经开启了SSH服务。SSH的详细信息可参考OpenSSH的使用

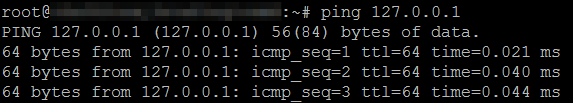

  • 请确保设备的本地环回端口已启用,即在设备上执行ping 127.0.0.1命令时,返回结果正常。ping

创建边缘实例和网关

  1. 物联网平台控制台,左侧导航栏单击相关产品 > 边缘计算
    系统跳转到边缘计算控制台
  2. 边缘计算控制台,左侧导航栏单击边缘实例
  3. 创建一个边缘实例。
    1. 单击新增实例,在弹出窗口中设置实例名称
      说明 实例名称支持中文、英文字母大小写、数字、下划线(_)和短划线(-),长度不超过20个字符,1个汉字算2个字符。
    2. 根据所搭建的环境,选择对应的Link IoT Edge产品规格,详细介绍请参见产品规格
      物联网边缘计算支持自动分配网关到边缘实例,您可以无需设置其它新增实例相关参数,直接跳转到步骤4。物联网边缘计算自动为您的边缘实例创建名为LEGatewayAuto的网关产品并在该产品下添加一个随机命名的网关设备。
      说明
      • 物联网边缘计算自动为您创建LEGatewayAuto产品时,若您已有该名称的产品,则会在该名称后添加随机后缀,作为自动创建的网关产品。
      • 物联网边缘计算已为您自动创建过一次LEGatewayAuto产品后,在您后续新建边缘实例并自动分配网关时,会在LEGatewayAuto产品下新增网关设备,分配到您新的边缘实例中。
    3. (可选)单击标签信息下的新增标签,可以设置实例标签。通过标签您可以更加有效地归类及识别实例。您也可以不设置标签。
      若设置实例标签,请填写标签key标签value
      表 1. 参数说明
      参数 描述
      标签key 不可为空,仅支持英文字母大小写,长度不超过20个字符,同一个边缘实例不可以重复定义标签key。
      标签value 不可为空,支持中文、英文字母大小写、数字、下划线(_)和短划线(-),长度不超过20个字符,1个中文汉字算2个字符。
  4. (可选)若您想要手动创建网关产品和设备并分配到边缘实例,请按如下步骤操作。
    1. 新增实例对话框,单击高级选项

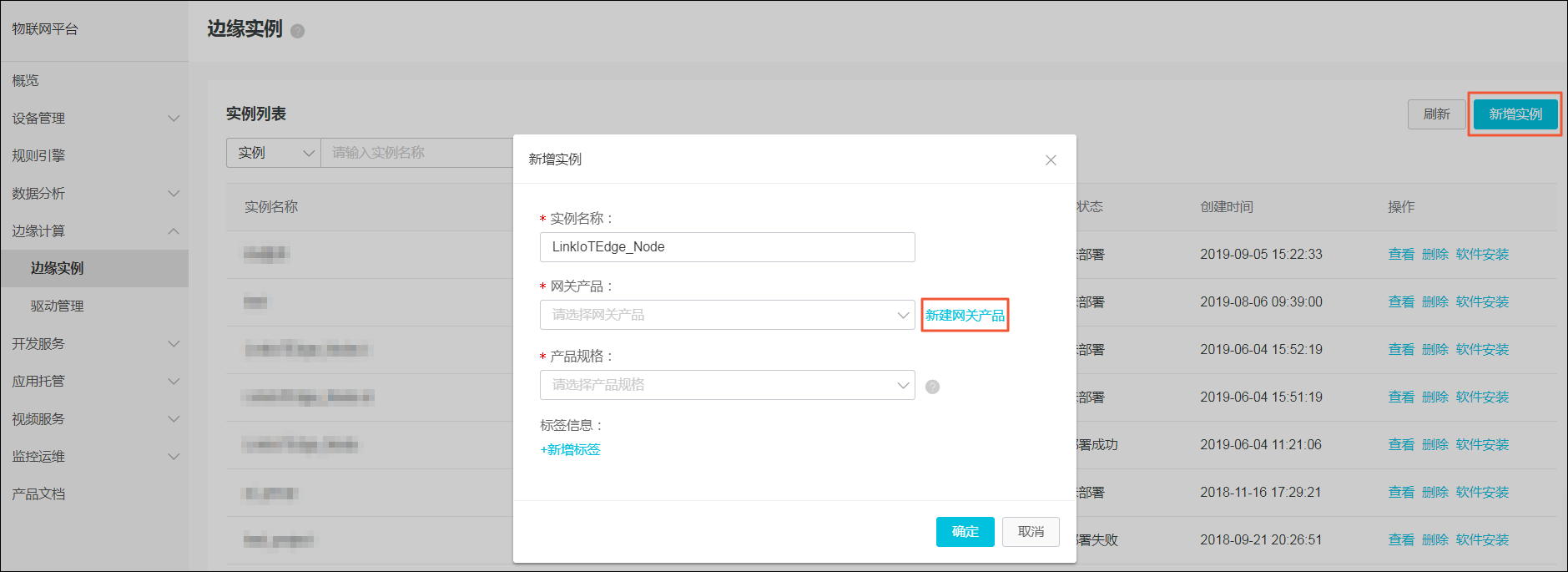

    2. 网关产品下单击新建网关产品,为实例创建网关。
      物联网边缘计算中的网关承载边缘计算能力,每个实例必须分配一个网关设备,并且该网关设备同一时间只能被分配到一个边缘实例。创建网关产品
    3. 在新建产品页面中,设置网关产品参数,然后单击完成
      物联网边缘计算中的新建网关产品,继承了物联网平台设备管理 > 产品中的产品功能,此处已自动为您简化了创建产品的步骤,以便您更快速地创建适合物联网边缘计算中使用的网关产品。创建产品
      表 2. 参数说明
      参数 说明
      产品名称 为网关产品设置名称,用于后续的查询及识别网关产品。支持中文、英文字母大小写、数字和下划线(_),长度限制4~30,一个中文汉字算2位。
      所属品类

      选择品类,为该产品定义物模型

      可选择的值为:

      • 标准品类:选择任一物联网平台预定义的品类,快速完成产品的功能定义。选择产品模板后,您可以在该模板基础上,编辑、修改、新增功能。
      • 自定义品类:需根据实际需要,定义产品功能。

      若您需要的网关没有特殊功能定义,建议您选择自定义品类

      产品描述 可输入文字,用来描述产品信息。字数限制为100。可以为空。

      产品创建成功后,页面自动跳转回新增实例页面,并且网关产品参数下自动分配了刚创建的网关产品。

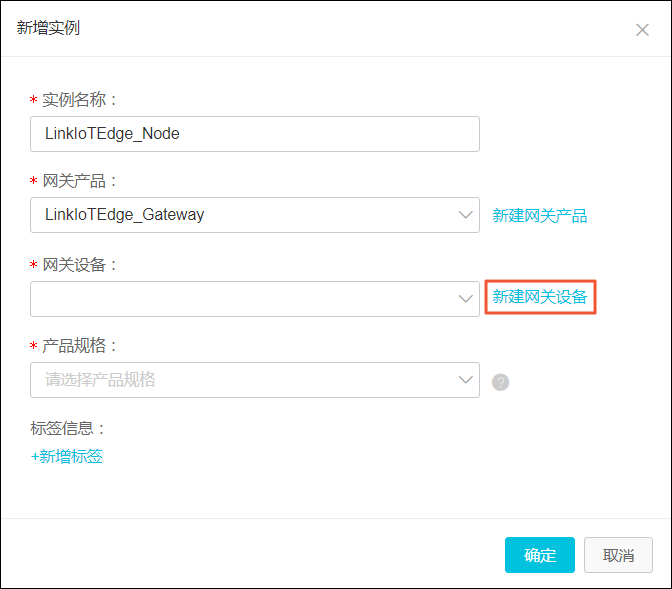

    4. 新增实例页面,单击网关设备下的新建网关设备为网关产品添加设备。
      物联网边缘计算中的新建网关设备功能继承物联网平台设备管理 > 设备的功能。新建网关设备
    5. 根据界面提示设置参数后,单击确认
      表 3. 参数说明
      参数 描述
      产品 系统已自动关联上一步创建的网关产品。
      设备名称 为该网关设备命名。设备名称需保持产品内唯一。如不填写,系统将自动生成。
      说明 设备名称长度为4~32个字符,可包含英文字母、数字和特殊字符,包括短划线(-)、下划线(_)、at符号(@)、点号(.)和英文冒号(:)。
  5. 实例参数设置完成后,单击确定,至此您已创建边缘实例和网关。

安装并启动Link IoT Edge

根据本文上方创建边缘实例和网关内容,创建完成边缘实例并分配网关后,您需要在网关上安装并启动Link IoT Edge。

  1. 边缘实例页面,单击实例名称右侧的软件安装
    下载命令

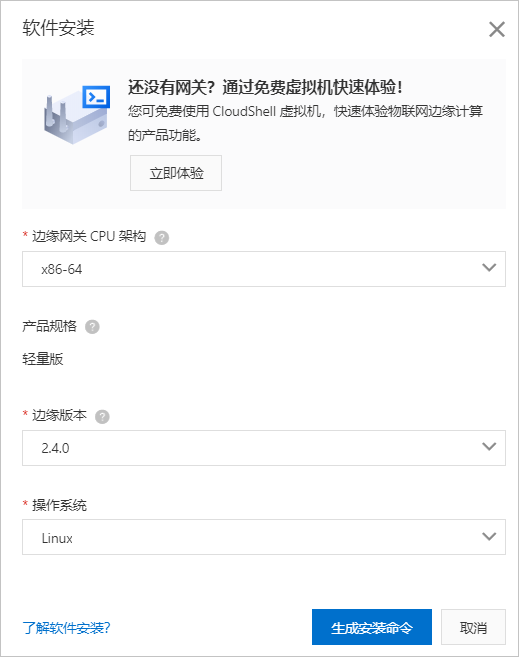

  2. 根据环境设置下载参数,然后单击生成安装命令
    下载命令
    表 4. 参数说明
    参数 描述
    边缘网关CPU架构 您的设备系统对应的CPU架构。此处选择x86-64
    产品规格 在创建边缘实例时,已选择实例中使用的Link IoT Edge版本。此处不可操作。
    边缘版本

    选择Link IoT Edge的发布版本

    操作系统 选择您的设备对应的操作系统。此处选择Linux
  3. 复制操作系统命令备用。
    复制命令
  4. 登录您Ubuntu 16.04系统的机器。
  5. 任意目录下执行步骤3中已复制的命令。
    该命令实现一键下载、配置并启动Link IoT Edge。命令执行完成后,会在当前目录中下载link-iot-edge-lite.sh脚本。

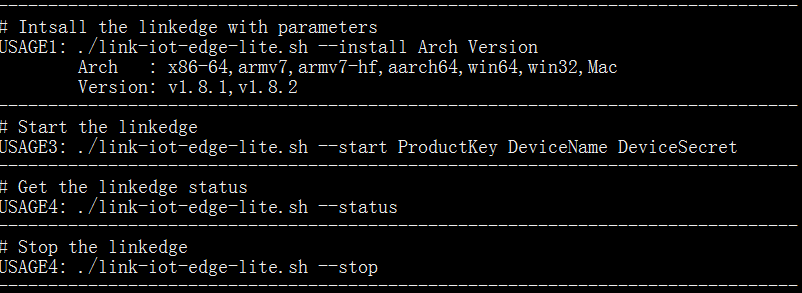

    说明 如果不是第一次安装启动Link IoT Edge,可使用已下载的link-iot-edge-lite.sh脚本,对Link IoT Edge进行重启、停止、获取状态、修改配置参数等操作,命令详情请见下图:轻量版操作命令

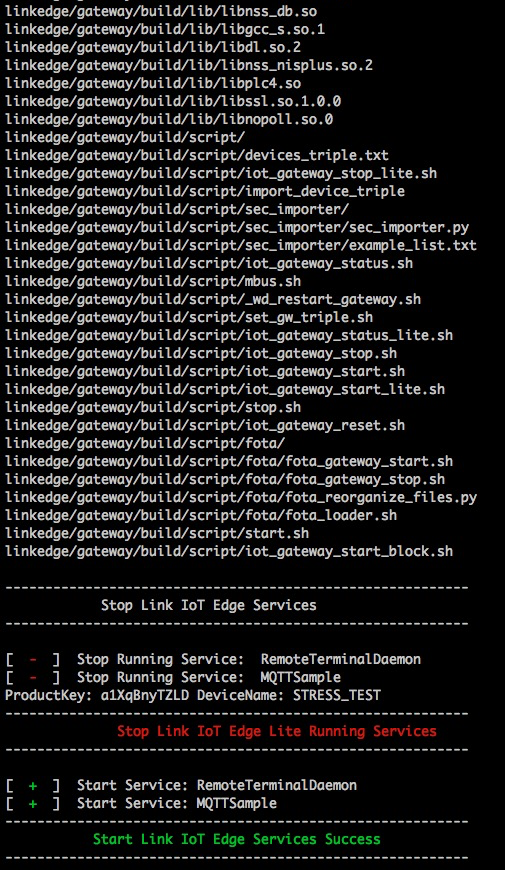

    若系统显示如下信息,表示Link IoT Edge核心服务启动成功。LE启动成功

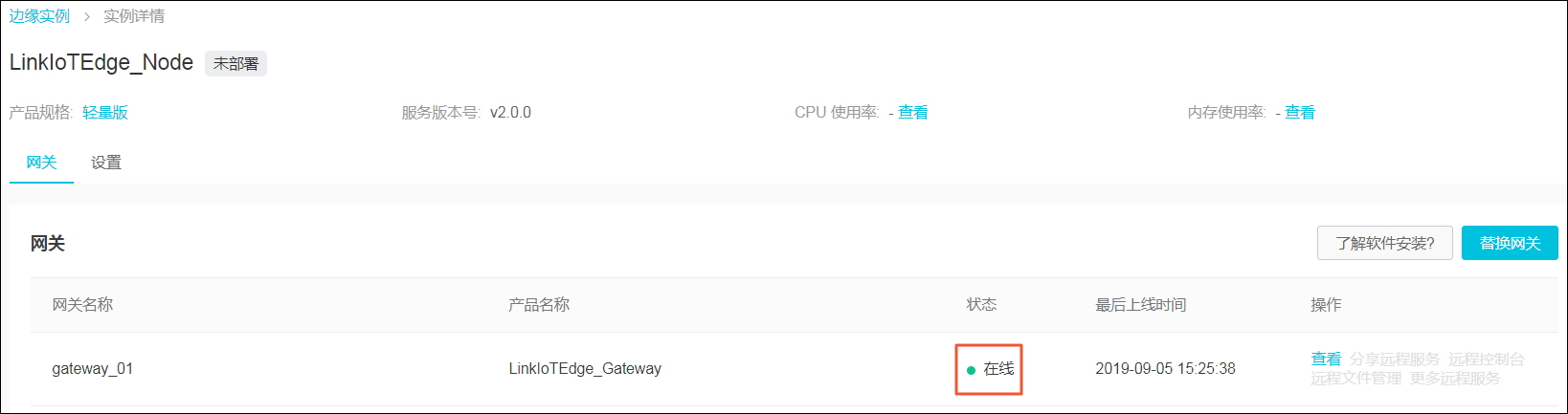

    您也可以在边缘计算控制台,左侧导航栏选择边缘实例,在已创建好的边缘实例右侧单击查看进入实例详情页面,选择网关,查看网关状态。

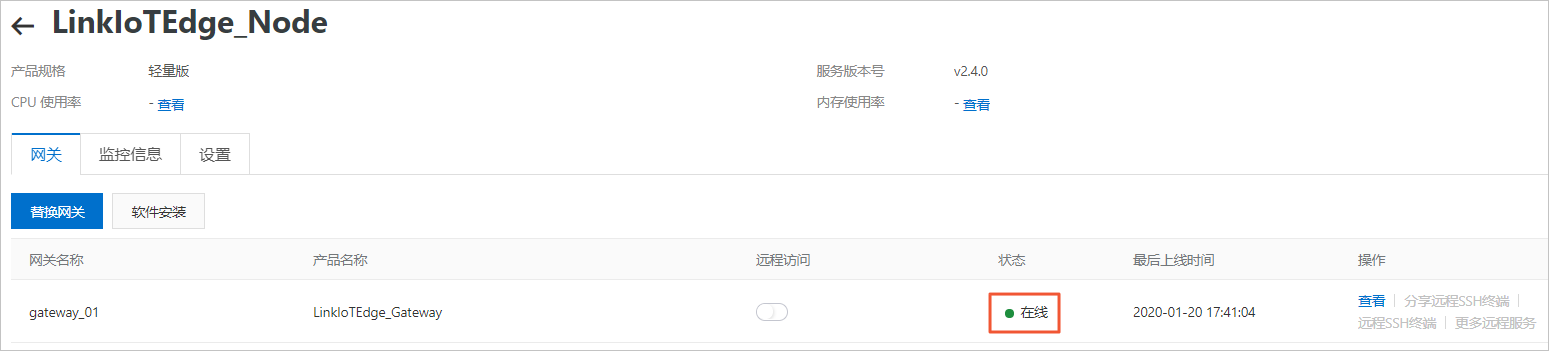

    网关在线
  6. (可选)Link IoT Edge支持将边缘实例授权给其他阿里云用户操作。
    边缘实例页面,单击左上角授权,在弹出对话框中单击新增授权,根据界面提示设置参数。实例授权
    表 5. 参数说明
    参数 描述
    授权用户UID 获取被授权用户的阿里云账号ID,填入此处。
    授权实例 选择允许该阿里云账号ID的用户进行远程运维操作的边缘实例。

使用systemd管理Link IoT Edge

  • 配置开机自启动功能。
    wget http://remote-access-oxs.oss-cn-shanghai.aliyuncs.com/%E8%84%9A%E6%9C%AC/LinkIoTEdgeLite.service
    sudo cp LinkIoTEdgeLite.service /etc/systemd/system/LinkIoTEdgeLite.service
    sudo systemctl enable LinkIoTEdgeLite.service
  • 启动Link IoT Edge。
    sudo systemctl start LinkIoTEdgeLite.service
  • 重启Link IoT Edge。
    sudo systemctl restart LinkIoTEdgeLite.service
  • 停止Link IoT Edge。
    sudo systemctl stop LinkIoTEdgeLite.service
  • 禁用开机自启动。
    sudo systemctl disable LinkIoTEdgeLite.service

下一步

  1. 实例详情页面选择设置页签,并在实例信息下,打开远程访问后的按钮。
  2. 实例详情页面选择网关页签,在网关名称右侧的操作栏中单击远程SSH终端更多远程服务或者分享远程SSH终端,远程控制网关设备、分享远程控制权限或对网关设备上的文件进行管理。详细说明请参见远程服务访问
