本文为您介绍如何在DataV中调用DataWorks的数据服务API,并将数据返回结果展示在DataV大屏中。

前提条件

在开始本案例前,您需要首先完成准备工作,并已经生成了数据服务API

背景信息

警告 您必须使用HTTP协议进入DataV控制台,否则会导致API数据响应失败。
通过DataV调用数据服务API主要包含以下二个步骤。
  1. 添加DataWorks数据源:在DataV中添加DataWorks数据源。
  2. 在大屏中调用数据服务API:在组件的数据配置中,配置API数据源参数。

操作步骤

  1. 添加DataWorks数据源。
    1. 使用HTTP协议进入DataV控制台,选择我的数据 > 添加数据
    2. 单击类型下拉箭头,选择数据类型为DataWorks数据服务
    3. 添加数据对话框中填写DataWorks数据服务项目信息,本案例的配置信息如下图所示。

      创建数据源
      • 自定义数据源名称:数据源的显示名称,可以自由命名。
      • 项目:DataWorks项目(工作空间)。
      • Region:需要与您的DataWorks项目在同一Region下。
      • AppKey/AppSecret:拥有DataWorks数据服务中某一项目访问权限的账号的AppKey和AppSecret,用于API调用。获取方式请参考使用DataWorks数据服务生成API中的第三步
  2. 在大屏中调用数据服务API。
    1. 在DataV控制台中,单击我的可视化 > 新建可视化
    2. 选择一个模板,单击创建,输入大屏名称,再次单击创建
      本案例选择企业实时销售数据模板。模板中的组件自带了静态数据,本案例以模板中的基本折线图组件为例,将组件数据配置为查询成交金额增长趋势的API
    3. 单击模板中的基本折线图组件,在右侧的数据配置面板中,单击配置数据源

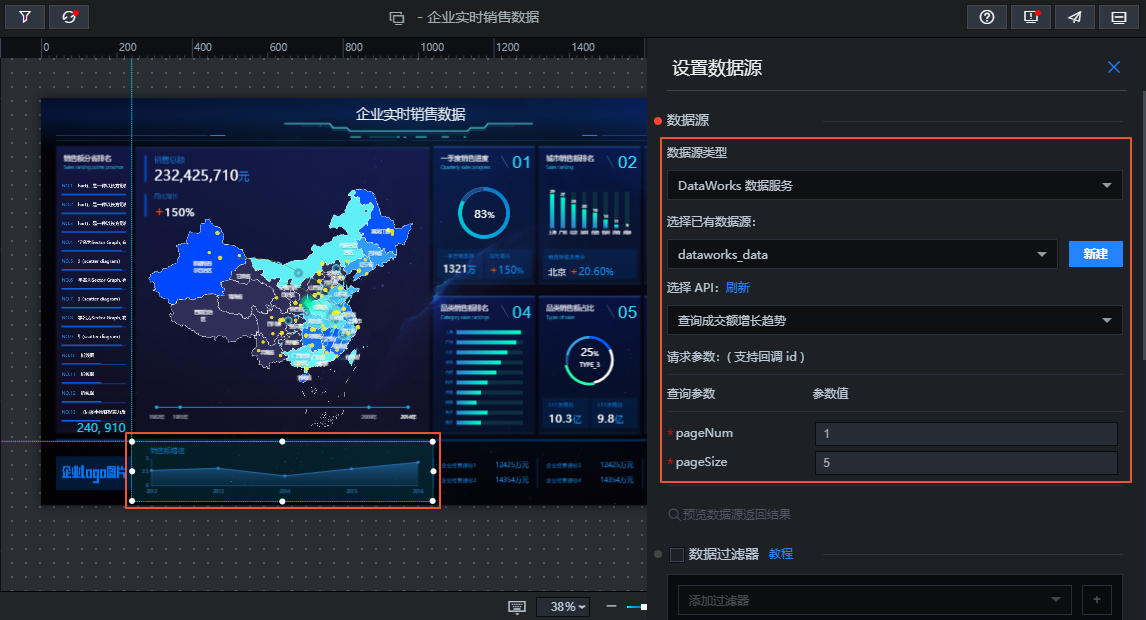

    4. 设置数据源面板中,选择数据源类型DataWorks数据服务已有数据源为您第一步中添加的数据源,API为您已经发布的API,如下图所示。
      添加数据源
      说明 本案例将上图中的pageSize设置为5,查询5天的数据。

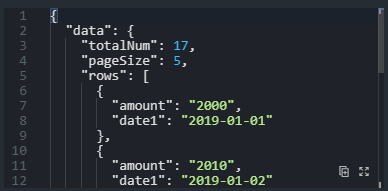

    5. 单击预览数据源返回结果,查看API的查询结果,如下图所示。
      查看数据源返回结果

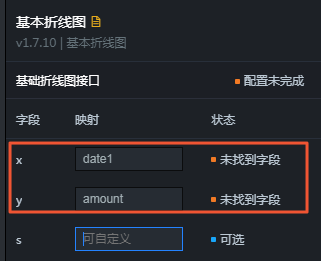

    6. 在字段映射关系中,将x字段映射为date1(日期为x轴),y字段映射为amount(成交额为y轴)。
      映射字段关系
      说明 配置完成后,可以看到,当前xy无法匹配到字段。这是由于DataV对数据格式有一定要求,不能识别结构较深的字段。因此需要添加一个数据过滤器,过滤掉不必要的字段,在本案例中直接返回rows数组即可。
    7. 在组件的数据面板中,勾选使用过滤器,单击添加过滤器 > 新建过滤器

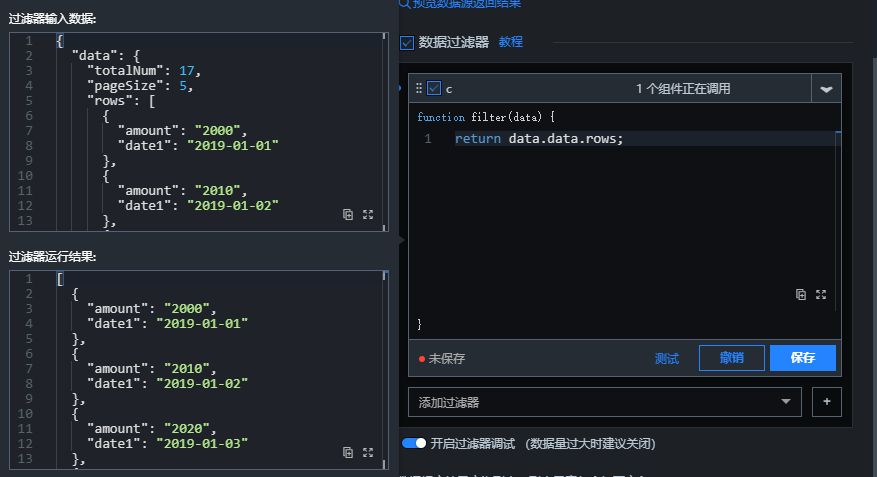

    8. 在过滤器编辑框中输入return data.data.rows;,单击测试(需要开启过滤器调试功能),测试成功后,单击保存 > 完成
      添加数据过滤器
      数据过滤器支持使用JavaScript代码对数据结果进行二次过滤和处理,过滤器的data参数为API返回结果的JSON对象。本案例中,您只需要返回API结果中的rows数组,故需要输入代码return data.data.rows;即可,过滤完成后可以看到数据匹配成功。
      数据匹配成功
      说明 此时折线图并没有正确展示,由于API返回的日期格式与组件默认的格式不一样,因此您还需要设置x轴的轴标签样式。

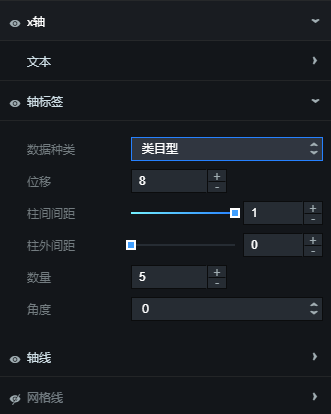

    9. 切换到组件的配置面板,设置x轴轴标签数据种类类目型
      设置x轴的轴标签样式
      组件的样式和数据都配置完成后,可以看到组件使用API数据,且显示正常。

后续步骤

按照以上方法,可以配置其他组件的数据和样式,完成大屏制作。
