本文主要演示如何在Kubernetes集群中安装、注册GitLab Runner,添加Kubernetes类型的executor来执行构建,并以此为基础完成一个Java源码示例项目从编译构建、镜像打包到应用部署的CICD过程。

背景信息

本文以构建一个Java软件项目并将其部署到阿里云容器服务Kubernetes集群中为例,说明如何使用GitLab CI在阿里云Kubernetes服务上运行GitLab Runner、配置Kubernetes类型的executor,并执行Pipeline。

创建GitLab源码项目并上传示例代码

  1. 创建GitLab源码项目。
    本示例中创建的GitLab源码项目地址为:
    http://xx.xx.xx.xx/demo/gitlab-java-demo.git
  2. 执行以下命令获取示例代码并上传至GitLab。
    $ git clone https://code.aliyun.com/CodePipeline/gitlabci-java-demo.git
    $ git remote add gitlab http://xx.xx.xx.xx/demo/gitlab-java-demo.git
    $ git push gitlab master

在Kubernetes集群中安装GitLab Runner

  1. 获取GitLab Runner的注册信息。
    1. 获取项目专用Runner的注册信息。
      1. 登录GitLab。
      2. 在顶部导航栏中,选择Projects > Your projects
      3. Your projects页签下,选择相应的project。
      4. 在左侧导航栏中,选择Settings > CI / CD
      5. 单击Runners右侧的Expand
        Expand
      6. 获取URL和registration token信息。
        token信息
    2. 获取Group Runners的注册信息。
      1. 在顶部导航栏中,选择Groups > Your groups
      2. Your groups页签下,选择相应的group。
      3. 在左侧导航栏中,选择Settings > CI / CD
      4. 单击Runners右侧的Expand
        获取注册信息
      5. 获取URL和registration token信息。
        获取注册的token信息
    3. 获取Shared Runners的注册信息。
      说明 只有管理员有权限执行此步操作。
      1. 在顶部导航栏中,单击设置进入Admin Area页面。
      2. 在左侧导航栏中,选择Overview > Runners
      3. 获取URL和registration token信息。
        runners的注册信息
  2. 执行以下命令获取并修改GitLab Runner的Helm Chart。
    git clone https://github.com/haoshuwei/ack-gitlab-runner.git
    修改values.yaml文件, 示例如下:
    ## GitLab Runner Image
    ##
    image: gitlab/gitlab-runner:alpine-v12.1.0

    ## Specify a imagePullPolicy
    ##
    imagePullPolicy: IfNotPresent

    ## Default container image to use for initcontainer
    init:
      image: busybox
      tag: latest

    ## The GitLab Server URL (with protocol) that want to register the runner against
    ##
    gitlabUrl: http://xx.xx.xx.xx/

    ## The Registration Token for adding new Runners to the GitLab Server. This must
    ## be retreived from your GitLab Instance.
    ##
    runnerRegistrationToken: "AMvEWrBTBu-d8czEYyfY"
    ## Unregister all runners before termination
    ##
    unregisterRunners: true

    ## Configure the maximum number of concurrent jobs
    ##
    concurrent: 10

    ## Defines in seconds how often to check GitLab for a new builds
    ##
    checkInterval: 30

    ## For RBAC support:
    ##
    rbac:
      create: true
      clusterWideAccess: false

    ## Configure integrated Prometheus metrics exporter
    ##
    metrics:
      enabled: true

    ## Configuration for the Pods that that the runner launches for each new job
    ##
    runners:
      ## Default container image to use for builds when none is specified
      ##
      image: ubuntu:16.04

      ## Specify the tags associated with the runner. Comma-separated list of tags.
      ##
      tags: "k8s-runner"

      ## Run all containers with the privileged flag enabled
      ## This will allow the docker:dind image to run if you need to run Docker
      ## commands. Please read the docs before turning this on:
      ##
      privileged: true

      ## Namespace to run Kubernetes jobs in (defaults to the same namespace of this release)
      ##
      namespace: gitlab

      cachePath: "/opt/cache"

      cache: {}
      builds: {}
      services: {}
      helpers: {}

    resources: {}
  3. 执行以下命令安装GitLab Runner。
    $ helm package .
    Successfully packaged chart and saved it to: /root/gitlab/gitlab-runner/gitlab-runner-0.1.37.tgz

    $ helm install --namespace gitlab --name gitlab-runner *.tgz
    查看相关的deployment/pod是否成功启动。若成功启动,则可在GitLab上看到注册成功的GitLab Runner,如下图所示:
    GitLab Runner

缓存配置

GitLab Runner对缓存方案的支持有限,所以您需要使用挂载volume的方式做缓存。在上面的示例中,安装GitLab Runner时默认使用/opt/cache目录作为缓存空间。您也可以通过修改values.yaml文件中的runners.cachePath字段修改缓存目录。

例如,如需建立maven缓存,您可以在variables下添加MAVEN_OPTS变量并指定本地缓存目录:
variables:
  KUBECONFIG: /etc/deploy/config
  MAVEN_OPTS: "-Dmaven.repo.local=/opt/cache/.m2/repository"
如需挂载新的volume,您可以修改templates/configmap.yaml文件中的如下字段:
cat >>/home/gitlab-runner/.gitlab-runner/config.toml <<EOF
            [[runners.kubernetes.volumes.pvc]]
              name = "gitlab-runner-cache"
              mount_path = "{{ .Values.runners.cachePath }}"
EOF

即在GitLab Runner进行register后,run之前,修改config.toml的配置。

设置全局变量

  1. 在GitLab的顶部导航栏中,选择Projects > Your projects
  2. Your projects页签下,选择相应的project。
  3. 在左侧导航栏中,选择Settings > CI / CD
  4. 单击Variables右侧的Expand。添加GitLab Runner可用的环境变量。本示例中,添加以下三个变量:

    环境变量
    • REGISTRY_USERNAME:镜像仓库用户名。
    • REGISTRY_PASSWORD:镜像仓库密码。
    • kube_config:KubeConfig的编码字符串。
    执行以下命令生成KubeConfig的编码字符串:
    echo $(cat ~/.kube/config | base64) | tr -d " "

编写.gitlab-ci.yml

编写.gitlab-ci.yml文件,完成java demo源码项目的编译构建、镜像推送和应用部署(可参考gitlabci-java-demo源码项目中的.gitlab-ci.yml.example)。

.gitlab-ci.yml示例如下:
image: docker:stable
stages:
  - package
  - docker_build
  - deploy_k8s
variables:
  KUBECONFIG: /etc/deploy/config
mvn_build_job:
  image: registry.cn-beijing.aliyuncs.com/codepipeline/public-blueocean-codepipeline-slave-java:0.1-63b99a20
  stage: package
  tags:
    - k8s-runner
  script:
    - mvn package -B -DskipTests
    - cp target/demo.war /opt/cache
docker_build_job:
  image: registry.cn-beijing.aliyuncs.com/codepipeline/public-blueocean-codepipeline-slave-java:0.1-63b99a20
  stage: docker_build
  tags:
    - k8s-runner
  script:
    - docker login -u $REGISTRY_USERNAME -p $REGISTRY_PASSWORD registry.cn-beijing.aliyuncs.com
    - mkdir target
    - cp /opt/cache/demo.war target/demo.war
    - docker build -t registry.cn-beijing.aliyuncs.com/gitlab-demo/java-demo:$CI_PIPELINE_ID .
    - docker push registry.cn-beijing.aliyuncs.com/gitlab-demo/java-demo:$CI_PIPELINE_ID
deploy_k8s_job:
  image: registry.cn-beijing.aliyuncs.com/codepipeline/public-blueocean-codepipeline-slave-java:0.1-63b99a20
  stage: deploy_k8s
  tags:
    - k8s-runner
  script:
    - mkdir -p /etc/deploy
    - echo $kube_config |base64 -d > $KUBECONFIG
    - sed -i "s/IMAGE_TAG/$CI_PIPELINE_ID/g" deployment.yaml
    - cat deployment.yaml
    - kubectl apply -f deployment.yaml
.gitlab-ci.yml定义了一个Pipeline, 分三个阶段步骤执行:
image: docker:stable  # Pipeline中各个步骤阶段的构建镜像没有指定时, 默认使用docker:stable镜像
stages:
  - package                # 源码打包阶段
  - docker_build         # 镜像构建和打包推送阶段
  - deploy_k8s           # 应用部署阶段
variables:
  KUBECONFIG: /etc/deploy/config   # 定义全局变量KUBECONFIG
  • maven源码打包阶段:
    mvn_build_job:     # job名称
      image: registry.cn-beijing.aliyuncs.com/codepipeline/public-blueocean-codepipeline-slave-java:0.1-63b99a20  # 本阶段构建使用的构建镜像
      stage: package      # 关联的阶段名称
      tags:                     # GitLab Runner的tag
        - k8s-runner
      script:
        - mvn package -B -DskipTests  # 执行构建脚本
        - cp target/demo.war /opt/cache   # 构建物保存至缓存区
  • 镜像构建和打包推送阶段:
    docker_build_job:  # job名称
      image: registry.cn-beijing.aliyuncs.com/codepipeline/public-blueocean-codepipeline-slave-java:0.1-63b99a20 # 本阶段构建使用的构建镜像
      stage: docker_build  # 关联的阶段名称
      tags:                      # GitLab Runner的tag
        - k8s-runner
      script:
        - docker login -u REGISTRY_USERNAME -p $REGISTRY_PASSWORD registry.cn-beijing.aliyuncs.com   # 登录镜像仓库
        - mkdir target
        - cp /opt/cache/demo.war target/demo.war
        - docker build -t registry.cn-beijing.aliyuncs.com/gitlab-demo/java-demo:$CI_PIPELINE_ID .     # 打包Docker镜像,使用的tag为本次Pipeline的ID
        - docker push registry.cn-beijing.aliyuncs.com/gitlab-demo/java-demo:$CI_PIPELINE_ID      # 推送Docker镜像
  • 应用部署阶段:
    deploy_k8s_job:   # job名称
      image: registry.cn-beijing.aliyuncs.com/codepipeline/public-blueocean-codepipeline-slave-java:0.1-63b99a20   # 本阶段构建使用的构建镜像
      stage: deploy_k8s   # 关联的阶段名称
      tags:                      # GitLab Runner的tag
        - k8s-runner
      script:
        - mkdir -p /etc/deploy
        - echo $kube_config |base64 -d > $KUBECONFIG   # 配置连接Kubernetes集群的config文件
        - sed -i "s/IMAGE_TAG/$CI_PIPELINE_ID/g" deployment.yaml  # 动态替换部署文件中的镜像tag
        - kubectl apply -f deployment.yaml

执行Pipeline

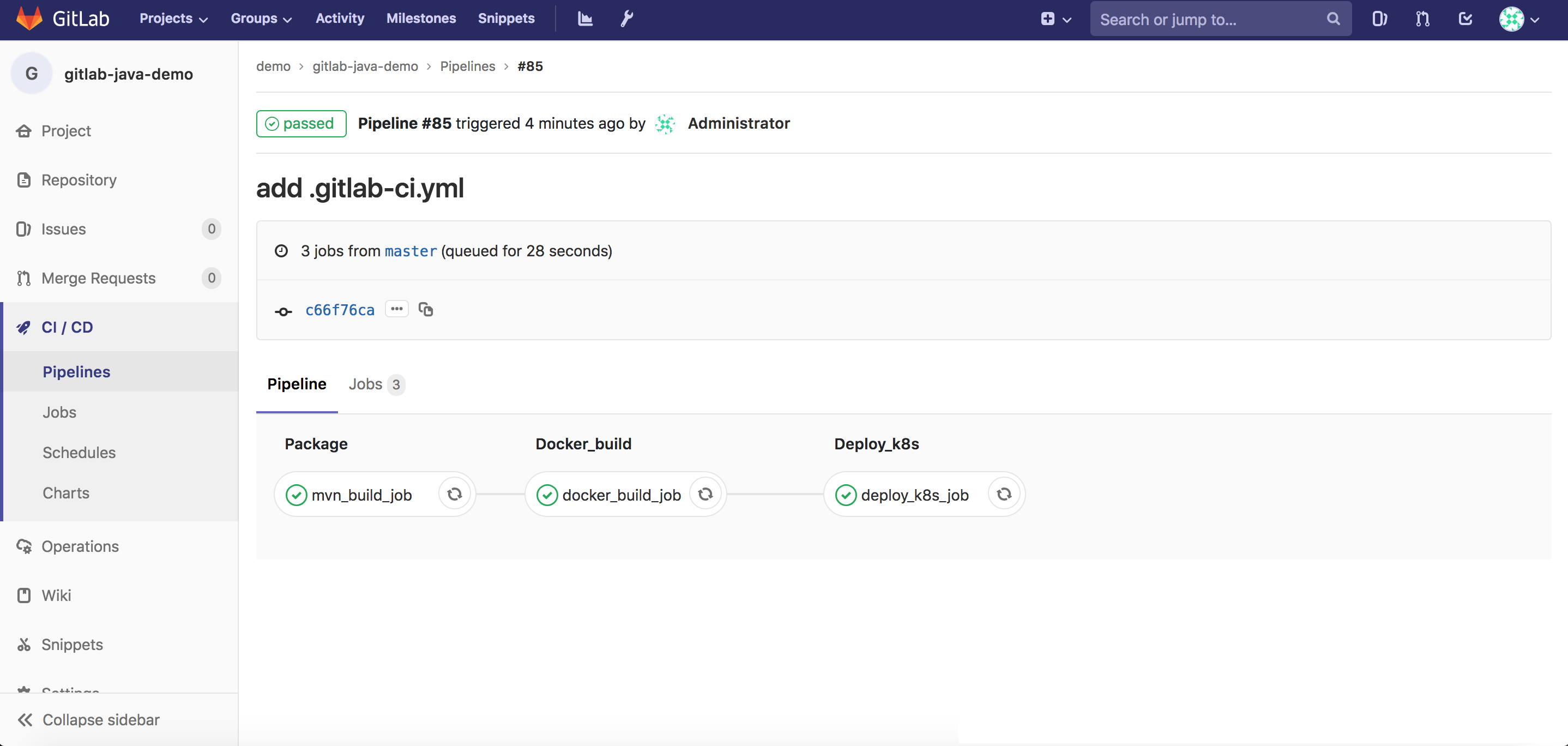

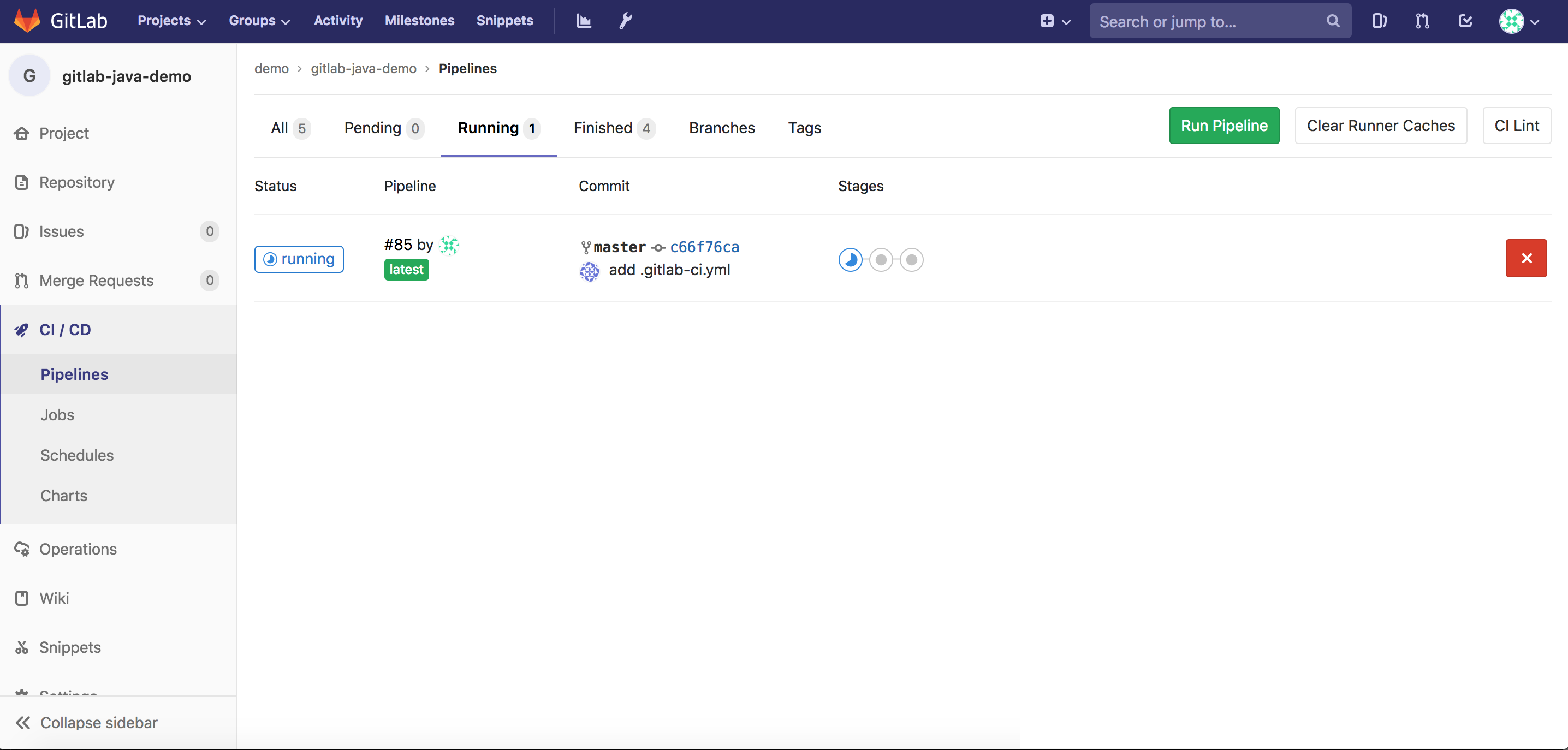

提交.gitlab-ci.yml文件后,Project gitlab-java-demo会自动检测到这个文件并自行Pipeline, 如下图所示:
执行Pipeline
执行Pipeline1

访问服务

如果部署文件中没有指定namespace,则默认会部署到GitLab命名空间下:
$ kubectl -n gitlab get svc
NAME        TYPE           CLUSTER-IP     EXTERNAL-IP      PORT(S)        AGE
java-demo   LoadBalancer   172.19.9.252   xx.xx.xx.xx   80:32349/TCP   1m

浏览器访问xx.xx.xx.xx/demo进行验证。

了解更多容器服务的相关内容,请参见容器服务

了解更多GitLab CI的相关内容,请参见GitLab CI
