HDFS 监控概览页

HDFS 监控概览页面展示 HDFS 服务相关状态的概览情况,包括 HDFS 核心指标数据图表、HDFS 服务相关的异常和告警、HDFS overview 信息、HDFS DataNodevolume failures、HDFS Namenode 状态列表和 HDFS DataNode 状态列表。

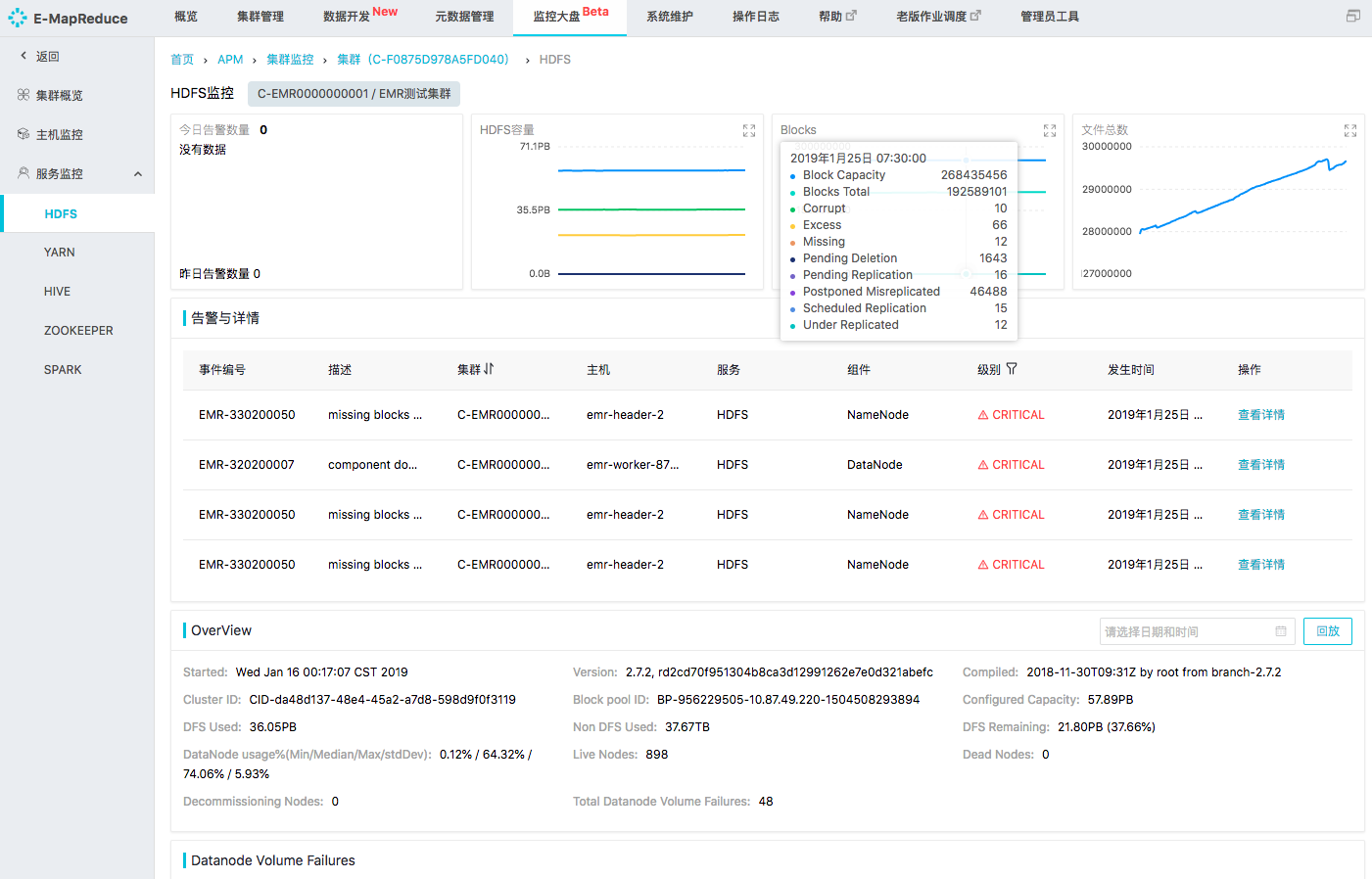

HDFS 监控概览页
  • HDFS 基础指标数据图表

    HDFS 基础指标数据图表
    • 告警数据

      默认展示当天的与 HDFS 服务相关的告警数据。

    • HDFS 容量

      显示该集群 HDFS 容量使用情况,默认显示当天的数据,右上角可以对图表进行放大,选择不同的时间区间和粒度查看。展示的数据包括 HDFS Total Capacity、HDFS Used Capacity、HDFS Remaining Capacity和 Non DFS Used Capacity。

    • HDFS Blocks

      显示该集群 HDFS Blocks 统计数据,默认显示当天的数据,右上角可以对图表进行放大,选择不同的时间区间和粒度查看。展示的指标数据包括 Block Capacity、Block Total、Corrupted Blocks、Excessed Blocks、Missing Blocks、Pending Deletion、Pending Replication、Postponed Misreplicated、Scheduled Replication、Under Replicated。

    • HDFS 文件总数

      显示该集群 HDFS 上文件总数目,默认显示当天的,可以单击图表右上角进行放大选择不同的时间区间和粒度查看。

  • HDFS 相关告警

    HDFS 相关告警

    展示该集群当天的与HDFS服务相关的严重异常事件。

  • HDFS Overview 信息

    显示的内容包括:
    • Started:HDFS 服务启动时间
    • Version:HDFS 服务软件版本
    • Compiled:HDFS 服务编译的代码分支
    • Cluster ID:集群 ID
    • Block Pool ID
    • Configured Capacity:配置的 HDFS 容量
    • DFS Used:已经使用的 HD
    • Non DFS Used:已经使用的 Non DFS 容量
    • DFS Remaining:剩余的 HDFS 容量
    • DataNode usage%(Min/Median/Max/stdDev): 各个 DataNode 上 HDFS 容量使用情况,包括最小值、中位数值、最大值和方差,可以根据此判断整个HDFS集群的数据容量是否分布均衡
    • Live Nodes:存活的节点数
    • Dead Nodes:死亡的节点数
    • Decommissioning Nodes:迁移中的(Decommissioning)节点数
    • Total Datanode Volume Failure:总的 Datanode Volume Failure 数目
    HDFS Overview信息支持 回放 功能,可以在排查问题时候回放到历史的时间节点。

  • HDFS Datanode Volume Failures 信息
    Datanode Volume Failures 列出具体的 Volume Failure 的列表信息。

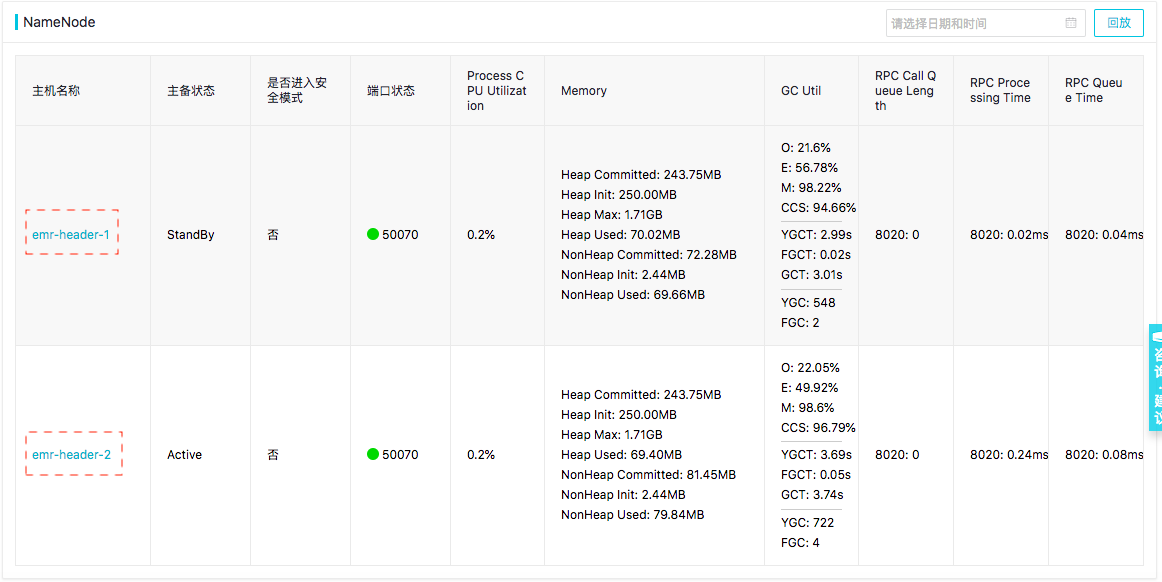

  • HDFS NameNode 状态列表
    NameNode 状态列表,列出了当前 NameNode 以及当前的状态,包括:

    • 主机名称

      当前 NameNode 的主机名称。

    • 主备状态

      当前 NameNode 的主备状态,HA 集群会有 Active 和 Standby 区分,非 HA 集群正常都是 Active 状态。

    • 是否进入安全模式
    • 端口状态

      显示当前 NameNode 进程的端口是否正常,绿色表示正常,红色表示异常。

    • Process CPU Utilization

      当前 namenode 进程的 CPU 使用率。

    • Memory

      当前 NameNode 进程的内存使用情况,包括 Heap Committed、Heap Init、Heap Max、Heap Used、NonHeap Committed、NonHeap Init、NonHeap Used

    • GC Util
      使用 jstat -gcutil 的格式展示了当前 NameNode java 进程的 GC 统计数据:
      • O:老年代区(Old)容量使用百分比
      • E:Eden 区容量使用百分比
      • YGCT:Young GC 累计时间
      • FGCT:Full GC 累计时间
      • GCT:总的 GC 累计时间
      • YTC:新生代 GC 事件数。
      • FGC:FGC 事件数。
    • RPC Call Queue Length

      显示当前 NameNode RPC 端口上的调用队列长度。

    • RPC Processing Time

      显示当前 NameNode RPC端口上的处理时间。

    • RPC Queue Time

      显示当前 NameNode RPC 端口上的排队时间。

    说明 NameNode 状态列表支持 回放 功能。

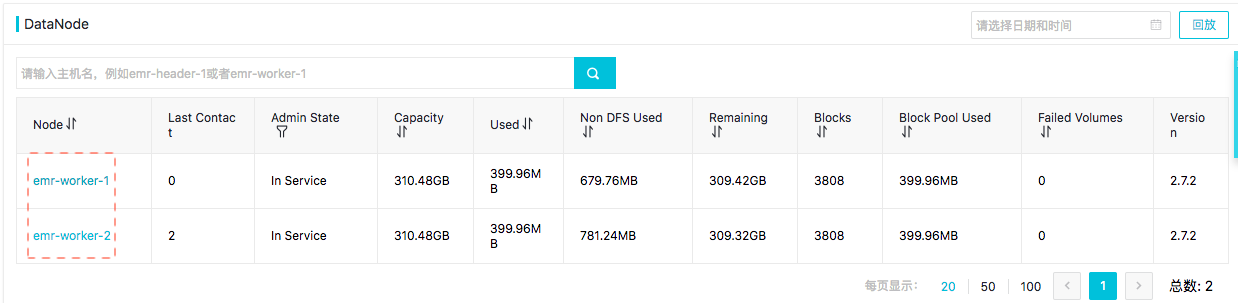

  • HDFS DataNode 状态列表
    DataNode 状态列表会列出集群所有 DataNode 节点的状态,包括信息:
    • Node: DataNode节点名称,支持前端页面排序(当前分页页面排序)。
    • Last Contact: 最近一次心跳是多少秒之前。
    • Admin State:DataNode 节点状态,可能的取值为 In Service、Decommission In Progress、Decommissioned、Entering Maintenance、In Maintenance。支持前端状态过滤(当前分页页面过滤)。
    • Capacity:当前 DataNode 配置的 HDFS 容量,支持前端页面排序。
    • Used:当前 DataNode 已经使用的 HDFS 容量,支持前端页面排序。
    • Non DFS Used:当前 DataNode 已经使用的Non DFS容量,支持前端页面排序。
    • Remaining:当前 DataNode 剩余的 HDFS 容量,支持前端页面排序。
    • Blocks:当前 DataNode 上 block 数量,支持前端页面排序。
    • Block Pool Used:当前 DataNode 上 block pool 的使用量,支持前端页面排序。
    • Failed Volumes:当前 DataNode上 failed volume 数量,支持前端页面排序。
    • Version:HDFS 部署版本信息。


    DataNode 状态列表支持分页和选择每页显示条目的数量:

    DataNode 状态列表同时支持搜索固定主机名和 回放 功能:

HDFS NameNode 监控详情页

在 HDFS 监控概览页,单击 NameNode 状态列表的主机名,可以进入对应 NameNode 监控详情页面:

  • NameNode 进程 JVM 指标
    • NameNode 进程 JVM GC 不同内存分区统计情况

      • S0:存活区 0(Survivor 0)容量使用百分比
      • S1:存活区 1(Survivor 1)容量使用百分比
      • E:Eden 区容量使用百分比
      • O:老年代区(Old)容量使用百分比
      • M:元数据区域(Metaspace)容量使用百分比
      • CCS:压缩类区域(Compressed class space )容量使用百分比
      图表支持自定义选择时间颗粒度和时间范围。
    • NameNode 进程 GC 时间统计
      • YGCT:Young GC 累计时间
      • FGCT:Full GC 累计时间
      • GCT:总的 GC 累计时间
      图表支持自定义选择时间颗粒度和时间范围。
    • NameNode 进程 GC 次数统计

      • YCG_count: Young GC 累计次数
      • FGC_count: Full GC 累计次数
      图表支持自定义选择时间颗粒度和时间范围。
    • NameNode 进程 heap memory 统计

      • Heap Memory Max
      • Heap Memory Init
      • Heap Memory Init
      • Heap Memory Init
      图表支持自定义选择时间颗粒度和时间范围。
    • NameNode 进程 non-heap memory 统计
      • Non Heap Memory Init
      • Non Heap Memory Committed
      • Non Heap Memory Used
      图表支持自定义选择时间颗粒度和时间范围。
  • NameNode 进程文件描述符统计信息

    • Max File Descriptor:进程可以使用的最大文件描述符数目
    • Open File Descriptor:进程已经占用的文件描述符数目
    图表支持自定义选择时间颗粒度和时间范围。
  • NameNode 进程RPC性能指标


    • Call Queue Length: Current length of the call queue,当前 namenode RPC 端口上的RPC调用队列长度,可以反应RPC的请求处理的堆积情况;
    • Received Bytes: Total number of received bytes,当前 namenode RPC 端口上总的接收数据量大小;
    • Sent Bytes:Total number of sent bytes,当前namenode RPC 端口上总的发送数据量大小;
    • Open Connections:当前 namenode PRC端口上打开的连接数;
    • Average Queue Time:Average queue time in milliseconds,RCP 请求的平均排队时间;
    • Average Processing Time:Average Processing time in milliseconds,RPC 请求的平均处理时间;
  • NameNode 进程启停操作历史

    所有通过 EMR 控制台对进程的启动、停止操作以及进程由于异常退出被 EMR agent 自动拉起的记录,都会在这里列出。
    • 时间:操作发生的时间点
    • 启动/重启/停止:说明本次对组件操作的类型,包括启动、停止和重启。
    • 是否自动拉起:说明本次操作是否是有 EMR 的保活机制自动拉起,对于异常退出的组件,EMR Agent 自动拉起保证服务的可用性。
    • 启动用户:本次操作的 linux 用户,对于停止操作无该信息。
    • PID:本次操作产生的进程的进程 ID,对于停止操作无该信息。
    • PPID:本次操作产生的进程的父进程 ID,对于停止操作无该信息。
    • 启动参数:本次操作产生的进程的详细启动参数,对于停止操作无该信息。

HDFS DataNode 监控详情页

在 HDFS 监控概览页,单击 DataNode 状态列表的主机名,可以进入对应 DataNode 监控详情页面:

  • DataNode 核心指标

    • Bytes Read/Written: DataNode 从上次启动之后数据的读写量
    • Block Operation Count: DataNode 的 block 操作数统计
      • Blocks Written
      • Blocks Written
      • Blocks Replicated
      • Blocks Removed
      • Blocks Verified
      • Blocks Verified Failures
      • Blocks Verified Failures
      • Blocks Uncached
    • Operation time: 操作时间统计
      • Read Block Operation Average Time
      • Read Block Operation Average Time
      • Block Checksum Operation Average Time
      • Copy Block Operation Average Time
      • Replace Block Operation Average Time
      • Heartbeats Average Time
      • Block Report Average Time
      • IncrementalBlock Report Average Time
      • Cache Report Average Time
      • Packet Ack Round Trip Average Time
      • Flush Operation Average Time
      • Fsync Operation Average Time
      • Send Data Packet Blocked on Network Average Time: Average waiting time of sending packets in nanoseconds
      • Send Data Packet Transfer Average Time: Average transfer time of sending packets in nanoseconds
  • DataNode 进程启停历史


    表格具体含义,参考 NameNode 进程启停操作历史说明
