本文以常用的访问阿里云对象存储(OSS)服务为例,详细讲解如何使用边缘函数计算访问阿里云服务,完成本地文件上传和云端文件下载能力。

前提条件

背景信息

设备数据上报云端后,会在物联网平台自动存储(默认存储30天),用户可以通过网页或者调用对应的云服务API,从外部访问到这些数据,进行二次业务开发。在此基础上,物联网边缘计算提供边缘函数计算能力,更方便地访问阿里云各种云服务,支持将设备在边缘端运行时生成的各类文件(统计报表、日志、图片、视频等)传输到云端,或从云端下载配置文件作为程序的输入来影响边缘端程序的行为。通过边缘函数计算访问OSS服务,可以选择永久存储设备数据。

使用边缘函数计算访问阿里云各种云服务的操作流程主要分为三步:

  • 访问阿里云官网,开通对应的云服务,下载云服务SDK,将SDK和函数计算代码一起打包成.zip文件。
  • 访问阿里云函数计算控制台,创建函数,上传.zip文件。
  • 访问物联网平台控制台,分配函数到边缘实例,部署函数到边缘网关运行。

操作步骤

  1. 创建OSS Bucket。
    1. 参考创建存储空间中操作步骤创建存储空间,本示例中部分参数按如下表设置,其余参数可以使用默认值。
      参数 描述
      Bucket 名称 设置为le-fc-bucket
      区域 下拉选择该存储空间的数据中心。

      可以选择离您近的数据中心,访问速度更有保障。

    2. 在本地创建一个名为ossCloudFile.txt的txt格式的文件(文件内容可随意设置),参考上传文件中的操作步骤,将该文件上传到已创建的le-fc-bucket存储空间中。
      ossCloudFile.txt文件是为了后续测试通过函数下载OSS文件时使用。
  2. 创建访问OSS的函数。
    1. 下载访问OSS函数。该函数用于访问OSS,完成本地文件上传OSS和云端文件下载到本地的操作。
    2. 登录阿里云函数计算控制台
      如尚未开通该服务,请阅读并勾选我已阅读并同意内容,单击立即开通,开通服务。
    3. 单击服务列表后的“+”符号,根据界面提示配置参数后,单击确定创建一个服务。
      其中,服务名称必须填写,此处设置为EdgeFC,其余参数可根据您的需求设置,也可以不设置。
      说明 若已操作过其他应用场景示例或小程序示例,即已创建EdgeFC服务,则无需重复创建。
    4. 创建服务成功后,在服务概览页面单击函数列表后的“+”符号,创建函数,并选择空白函数模板。
    5. 触发器配置中,选择不创建触发器,单击下一步,设置数据筛选函数的基础管理配置参数。
      参数 描述
      所在服务 选择已创建的EdgeFC服务。
      函数名称 设置为accessAliOSS。
      运行环境 设置函数的运行环境,此示例中选择nodejs8。
      代码配置 选择代码包上传,上传已下载的accessAliOSS-code.zip代码包。

      其余参数的值请根据您的需求,参见函数计算设置,也可以不设置。

    6. 单击下一步,进入模板授权管理页面。此处无需设置,单击下一步
    7. 确认函数信息后,单击创建
    8. 在线编辑参数。

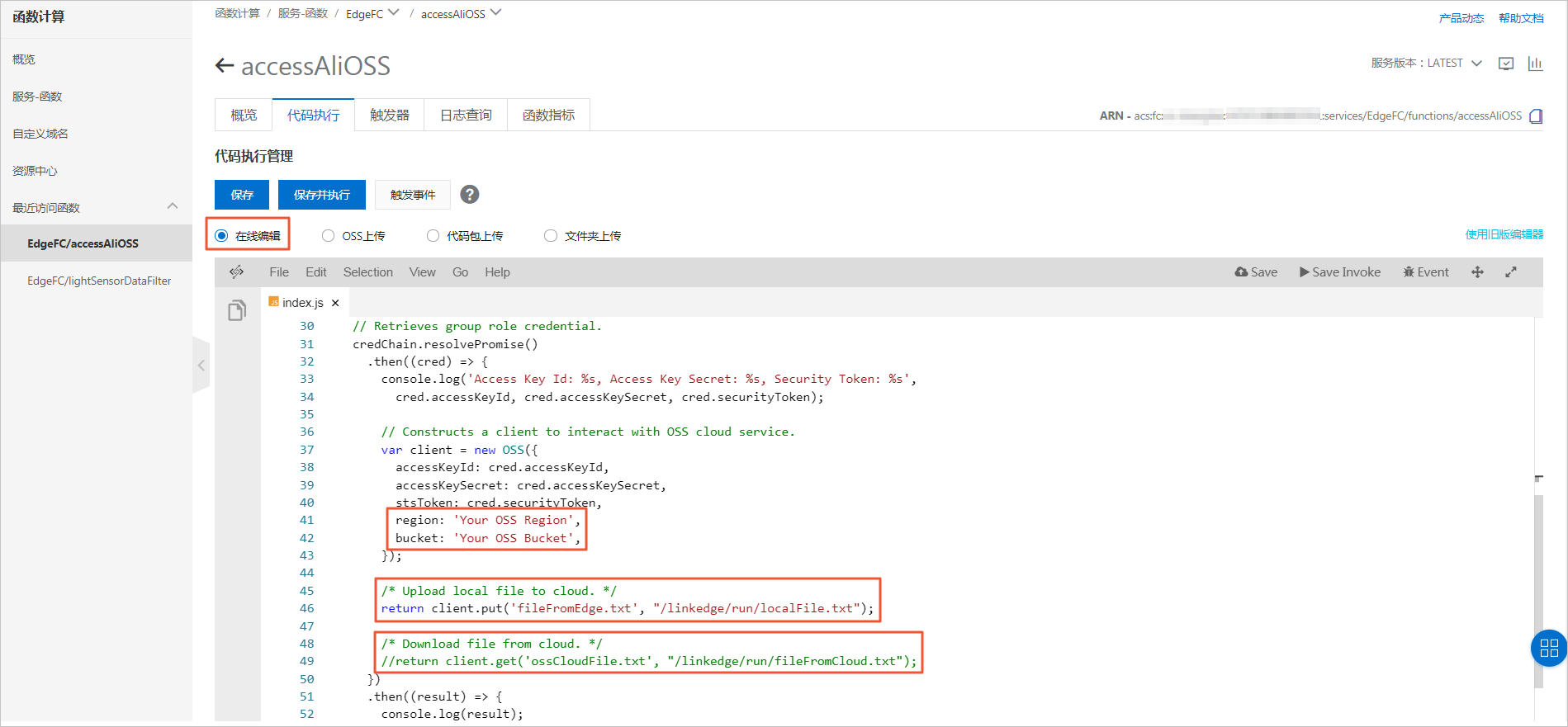

      创建函数完成后,单击函数名称,在代码执行页签下选择在线编辑更改源码。

      其中,

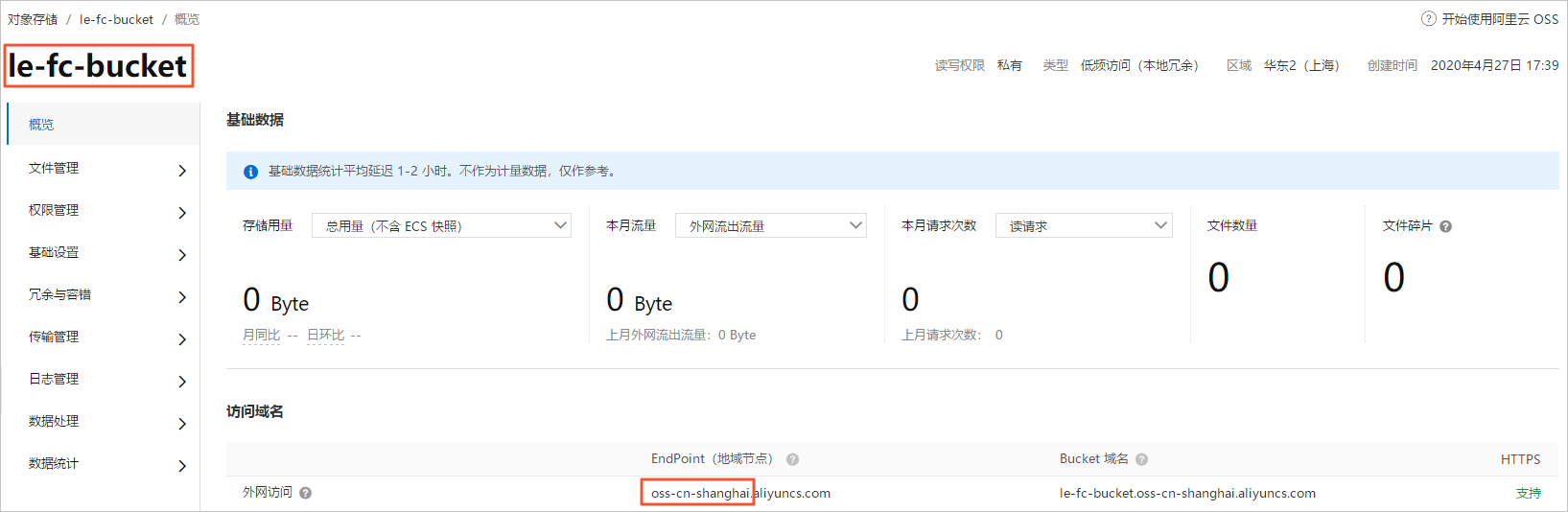

      • <Your OSS Region>替换为步骤1中创建空间存储时选择的区域信息,请从空间存储的概览页面查看,如下图示例所示。

      • <Your OSS Bucket>替换为步骤1中创建空间存储时设置的Bucket 名称,即le-fc-bucket
    9. 登录前提条件中已完成的网关,执行如下命令生成本地测试文件,为样例代码中的本地上传文件功能准备一个名为localFile.txt的本地文件。
      sudo echo "Hi, this is the file from edge GW." > /linkedge/run/localFile.txt
      说明 在函数计算代码中访问网关宿主机的文件时,对于文件所在的路径是有约束的。在Link IoT Edge标准版(LE Standard)中,函数计算的代码是运行在与宿主机隔离的文件系统环境中,只有/linkedge/run目录是函数计算和宿主机环境共享并且拥有可读写权限。所以在测试时,请把测试文件的路径指到/linkedge/run目录下。
    10. 返回函数计算控制台,在accessAliOSS函数的代码执行管理页面中,保存并执行在线编辑的代码。
    11. (可选)如需体验下载云端OSS文件到本地功能,可以accessAliOSS的代码执行 > 在线编辑框中,注释掉第45行的client.put代码,去掉第48行开头的注释符"//",调用OSS SDK的get方法(client.get('ossCloudFile.txt', "/linkedge/run/fileFromCloud.txt");),其中ossCloudFile.txt是步骤1中上传到le-fc-bucket存储空间的文件,/linkedge/run/fileFromCloud.txt是文件下载后保存在边缘端的文件名。
    说明 样例代码解读如下。
    样例代码逻辑分为三步:
    1. 获取Credential,作为访问云服务的临时Token。
      credChain.resolvePromise()
    2. 填写您的OSS Region信息和OSS Bucket信息。
      region: '<Your OSS Region>',
      bucket: '<Your OSS Bucket>',
    3. 调用OSS SDK的put方法,将本地文件上传到OSS。
      client.put('fileFromEdge.txt', "/linkedge/run/localFile.txt");

      其中fileFromEdge.txt是文件上传后在云端保存的文件名,/linkedge/run/localFile.txt是本地需要上传的文件,两个文件名都可根据需求做修改,前提是本地文件必须存在。

  3. 分配函数到边缘实例。
    请先参考云资源访问内容,在RAM访问控制控制台,为系统默认存在的AliyunIOTAccessingFCRole角色添加一个名为AliyunOSSFullAccess的访问OSS服务的权限。
    1. 登录物联网平台控制台
    2. 左侧导航栏选择边缘计算 > 边缘实例
    3. 前提条件中完成的边缘实例右侧,单击查看
    4. 实例详情页面,选择设置,单击添加角色,为边缘实例分配AliyunIOTAccessingFCRole角色。然后单击确定
    5. 实例详情页面,选择函数计算,单击分配函数
    6. 根据界面提示设置参数,将已创建的访问OSS函数accessAliOSS分配到边缘实例中。
      函数信息配置说明如下:
      参数 描述
      地域 选择您创建的服务所在的地域。
      服务 选择EdgeFC服务。
      函数 选择accessAliOSS函数。
      授权 选择AliyunIOTAccessingFCRole
      函数配置说明如下:
      参数 描述
      运行模式 运行模式有两种。此处选择持续运行模式。程序部署后会立即执行。
      内存限制 函数运行可使用的内存资源上限,单位为MB。此处设置为512 MB。当函数使用内存超出该限制时,该函数计算程序会被强制重启。
      超时限制 函数收到事件后的最长处理时间,此处使用默认值5秒。如超过该时间函数仍未返回结果,该函数计算程序将会被强制重启。
      定时运行 单击开关按钮,打开定时运行,文本框中填入* * * * *。表示该函数会被定时触发运行,每分钟执行一次。Cron表达式详细信息请参考CRONTAB 网页内容。

      其余参数无需配置。

    7. 单击确认,至此您已将访问OSS函数分配到边缘实例中。
  4. 部署边缘实例并查看设备的运行结果。
    1. 实例详情页面,单击右上角部署后在弹出框中单击确定,将子设备、函数计算下发到边缘端。
      您可以通过单击部署详情来查看部署进度及结果。
    2. (可选)在实例详情 > 监控信息页面,选择函数计算,查看已分配到边缘实例的函数计算监控信息。
      单击函数名称对应操作栏中的查看,查看详细的监控信息。
      查看函数监控信息

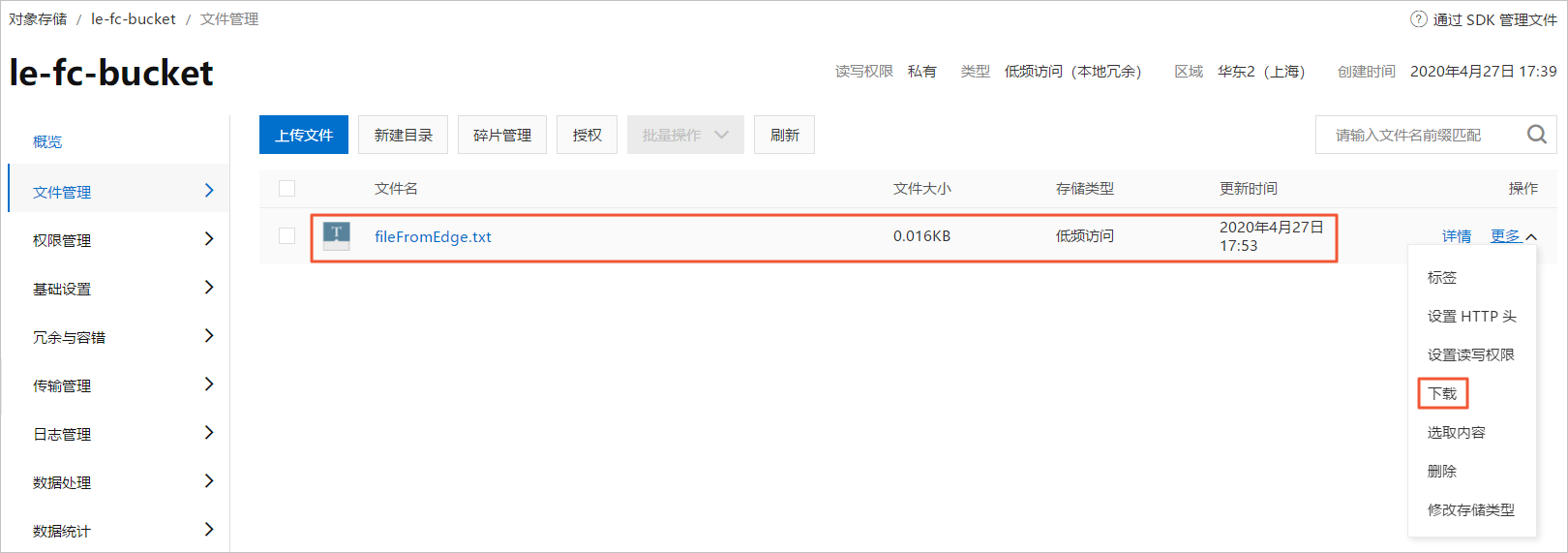

    3. 实例部署成功约一分钟后,可以在对象存储控制台le-fc-bucket > 文件管理页面,可以看到fileFromEdge.txt文件已经成功上传。
      可以单击文件右侧的更多 > 下载,将文件下载到PC上查看文件内容。
      查看文件内容

      至此您已经完整地体验了使用边缘函数计算实现阿里云OSS服务的访问功能。

后续步骤

如果在OSS文件管理页没有看到fileFromEdge.txt文件,可能有如下几种原因:

  • 函数触发时间还没到:函数定时每分钟运行一次,如果刚部署完成,函数有可能还没有运行。请等待2分钟刷新页面查看。
  • 网关本地系统时间不正确:本地时间可通过date命令查看,如果时间和网络时间差距过大,OSS会拒绝请求。
  • 本地待上传文件不存在:如果在网关上执行ls /linkedge/run/localFile.txt命令,显示文件不存在,请参考创建本地文件内容创建。
  • OSS配置信息填写有误:请参考在线编辑代码内容填写正确的OSS配置信息。
  • 如果上述配置都检查无误,可通过cat /linkedge/run/logger/fc-base/accessAliOSS/log.INFO命令查看函数运行日志,进行问题定位。
