本文介绍如何通过阿里云云企业网服务实现同地域跨VPC挂载文件系统。

前提条件

背景信息

默认场景下,将文件系统挂载到云服务器ECS,需要确保文件系统的挂载点和云服务器ECS在同一VPC网络环境中。如果文件系统挂载点和云服务器ECS不在同一个VPC网络环境中,您需要使用云企业网服务实现不同VPC网络互通,之后再通过VPC网络挂载文件系统。

本案例介绍同账号下同地域的VPC1实例和VPC2实例加载到同一个云企业网实例中实现网络互通的操作步骤。2个VPC网络规划如下表所示,在您规划网络时请确保要互通的网段没有重叠。并确保安全组规则允许VPC资源互访。
网络实例 网络实例的网段规划 网络实例所属地域 ECS实例IP地址
VPC1
  • VPC网段:192.168.0.0/16
  • 交换机网段:192.168.0.0/24
华南3(广州) 192.168.0.239
VPC2
  • VPC网段:10.0.0.0/16
  • 交换机网段:10.0.0.0/24
华南3(广州) 10.0.0.97

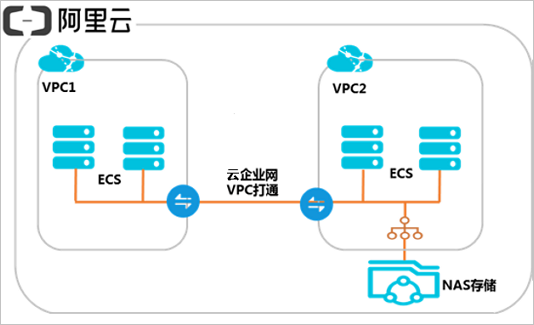

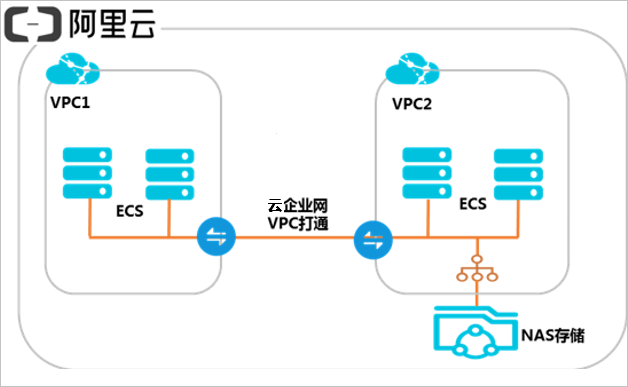

架构图

步骤一:创建云企业网实例

  1. 登录云企业网管理控制台
  2. 云企业网实例页面,单击创建云企业网实例
  3. 创建云企业网实例对话框,根据以下信息进行配置,然后单击确认
    • 名称:云企业网实例的名称。

      名称在2~128个字符之间,以大小写字母或中文开头,可包含数字、短划线(-)或下划线(_)。

    • 描述:云企业网实例的描述信息。

      描述信息可以为空或填写2~256个中英文字符,不能以http://https://开始。

步骤二:连接VPC实例

将VPC1和VPC2连接至华南3(广州)地域的转发路由器实例,连接后VPC1和VPC2可以自动学习到对方的路由条目,实现网络互通。

  1. 云企业网实例页面,单击云企业网实例ID。
  2. 基本信息页签的VPC区域,单击添加图标。
    添加第一个连接
  3. 连接网络实例页面,根据以下信息进行配置,然后单击确定创建
    • 实例类型选择专有网络(VPC)
    • 地域:选择待连接的网络实例所在的地域。本示例选择华南3(广州)
    • 转发路由器系统自动在该地域下创建转发路由器实例。
    • 资源归属UID选择待连接的网络实例所属的账号类型。本示例选择同账号
    • 网络实例选择待连接的网络实例。本示例选择VPC1。
  4. 重复步骤3,将VPC2连接至华南3(广州)地域的转发路由器实例。
    连接完成后,VPC1和VPC2可以自动学习到对方的路由条目,如下图所示。您可以在VPC管理控制台查看VPC实例的路由条目信息,具体操作,请参见创建和管理路由表
    图 1. VPC1学习到的路由条目
    VPC1学习到的路由条目
    图 2. VPC2学习到的路由条目
    VPC2学习到的路由条目

步骤三:测试连通性

完成上述操作后,VPC1和VPC2之间默认可以相互通信。本示例以VPC1为例,测试VPC1和VPC2之间的连通性。

  1. 登录VPC1的ECS实例。具体操作,请参见ECS远程连接操作指南
  2. 在VPC1 ECS实例中执行ping命令,测试VPC1和VPC2之间的连通性。
    说明 本示例中VPC1的ECS实例安装了Alibaba Cloud Linux操作系统,如果您使用的是其他操作系统,关于如何使用ping命令请参见您的操作系统手册。
    ping <VPC2 ECS实例IP地址>

    收到如下所示的回复报文,则表示VPC1和VPC2之间网络已经连通,可以实现资源互访。

    (基础版)同地域网络实例互通--测试连通性

步骤四:挂载文件系统

配置云企业网实例完成后,可跨VPC挂载文件系统。
