布局是指在画布(Canvas)上多个展示元素不同大小、不同位置和叠放关系的描述。本文为您介绍了阿里云12组视频布局的配置,您可以在旁路转推混流前选择适合您的布局配置,开始旁路转推任务,也可以调用UpdateMPULayout进行布局切换。

说明 阿里云RTC为您提供的布局模板参数不能更改,如果您想使用自定义布局,请提交工单

布局组成元素

参数 类型 描述
panes object array 窗格信息,最多支持16组设置。
audio_mix_count int 最大混音个数。

窗格信息相关参数如下表所示。

参数 类型 描述
paneid int 窗格编号。
major_pane int 1:主窗格。
x float 坐标x,归一化百分比。
y float 坐标y,归一化百分比。
width float 窗格宽,归一化百分比。
height float 窗格高,归一化百分比。
zorder int 叠放顺序,0为最底层,1层在0层之上,以此类推。

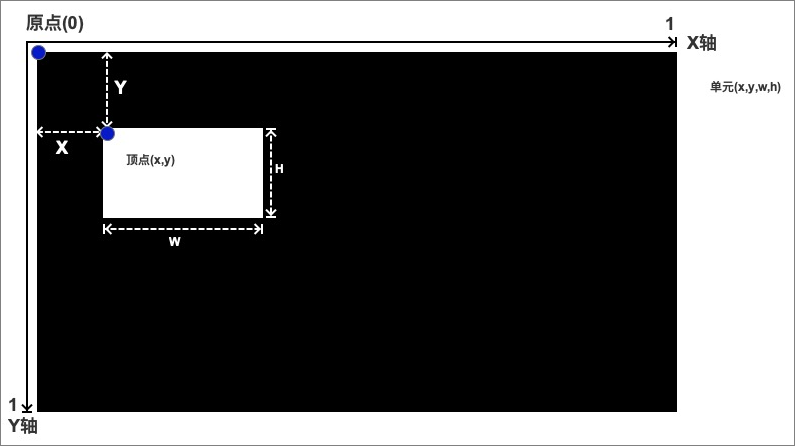

布局坐标体系

布局坐标体系

默认布局

阿里云RTC为您提供如下布局参考。

布局ID 视频源个数 布局名称
1 1 单画面1
2 2 左右平铺_1
3 2 画中画1
4 2 画中画2
5 3 画廊模式_3
6 4 画廊模式_4
7 5 画廊模式_5
8 6 画廊模式_6
9 7 画廊模式_7
10 8 画廊模式_8
11 9 画廊模式_9
13 2 左右平铺_2

单画面1

id x y width height zorder
0 0 0 1 1 0

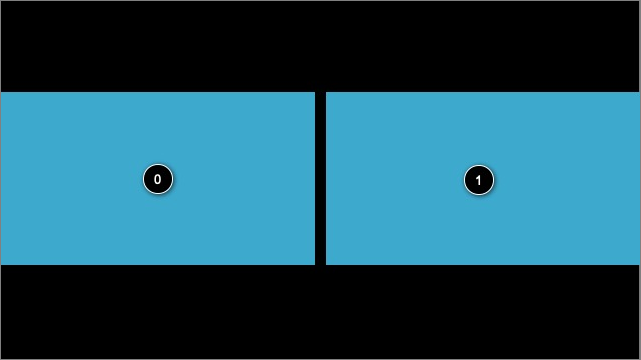

左右平铺_1

id x y width height zorder
0 0.0021 0.2516 0.4968 0.4968 0
1 0.501 0.2516 0.4968 0.4968 0
左右平铺

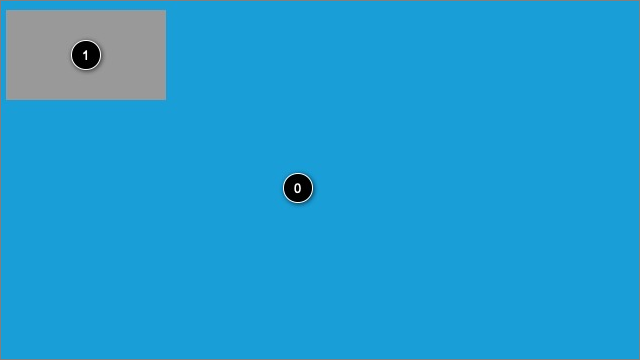

画中画1

id x y width height zorder
0 0 0 1 1 0
1 0.00625 0.00625 0.2361 0.2361 1
画中画 1

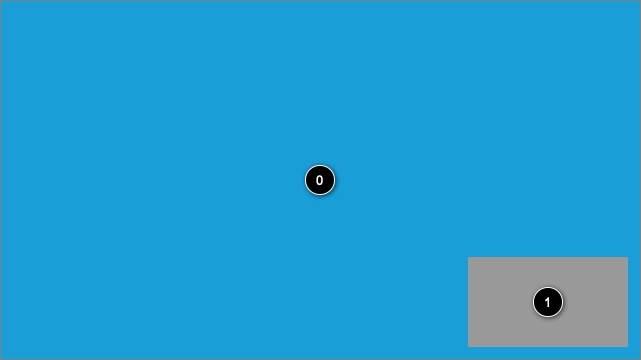

画中画2

id x y width height zorder
0 0 0 1 1 0
1 0.7576 0.7576 0.2361 0.2361 1
画中画2

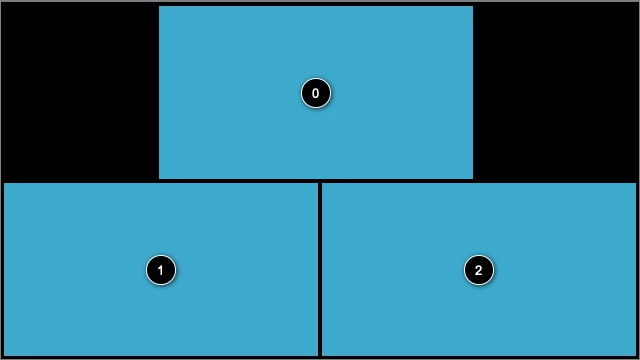

画廊模式_3

id x y width height zorder
0 0.2547 0.00625 0.4906 0.4906 0
1 0.00625 0.5031 0.4906 0.4906 0
2 0.5031 0.5031 0.4906 0.4906 0
画廊模式_3

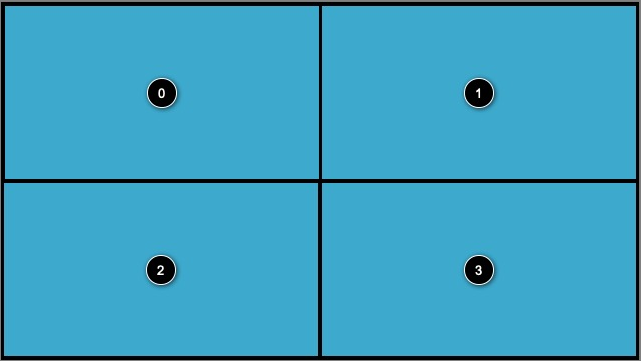

画廊模式_4

id x y width height zorder
0 0.013 0.013 0.4805 0.4805 0
1 0.5065 0.013 0.4805 0.4805 0
2 0.013 0.5065 0.4805 0.4805 0
3 0.5065 0.5065 0.4805 0.4805 0
画廊模式_4

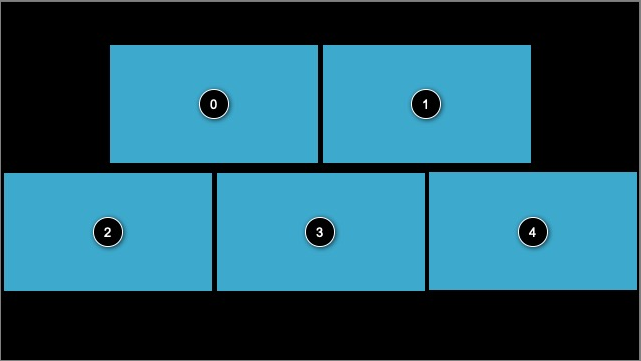

画廊模式_5

id x y width height zorder
0 0.1718 0.1718 0.325 0.325 0
1 0.5031 0.1718 0.325 0.325 0
2 0.00625 0.503 0.325 0.325 0
3 0.3375 0.503 0.325 0.325 0
4 0.66875 0.503 0.325 0.325 0
画廊模式_5

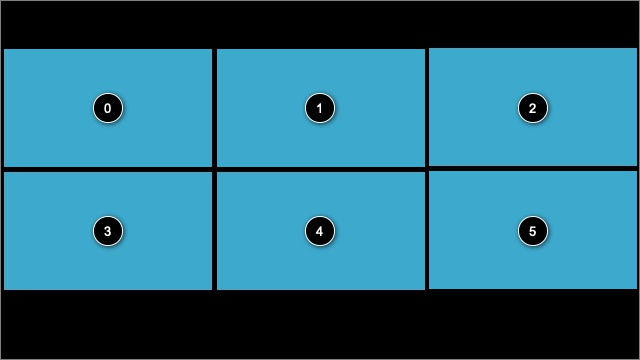

画廊模式_6

id x y width height zorder
0 0.00625 0.1718 0.325 0.325 0
1 0.3375 0.1718 0.325 0.325 0
2 0.6688 0.1718 0.325 0.325 0
3 0.00625 0.5031 0.325 0.325 0
4 0.3375 0.5031 0.325 0.325 0
5 0.6688 0.5031 0.325 0.325 0
画廊模式_6

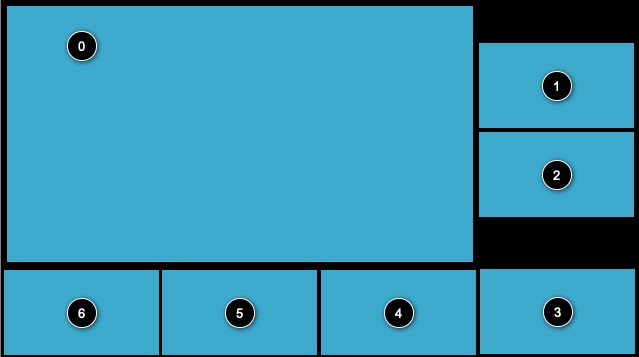

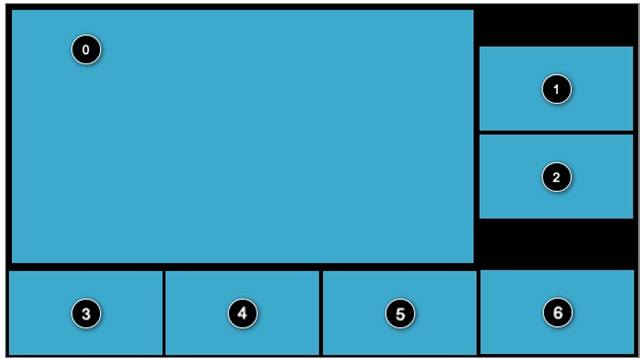

画廊模式_7

id x y width height zorder
0 0.00625 0.00625 0.7391 0.7391 0
1 0.7516 0.1336 0.2422 0.2422 0
2 0.7516 0.3821 0.2422 0.2422 0
3 0.00625 0.7516 0.2422 0.2422 0
4 0.2547 0.7516 0.2422 0.2422 0
5 0.5032 0.7516 0.2422 0.2422 0
6 0.7516 0.7516 0.2422 0.2422 0
画廊模式_7

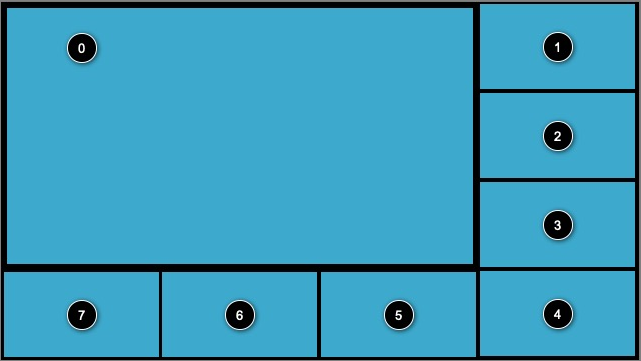

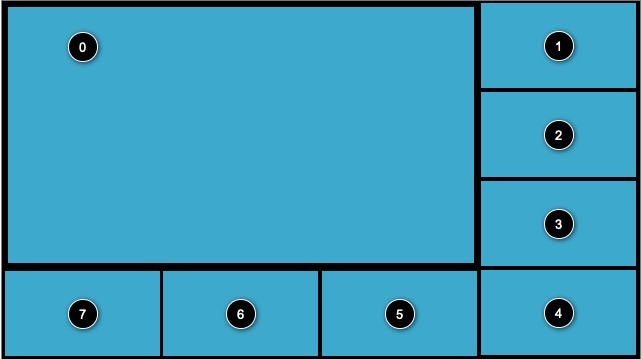

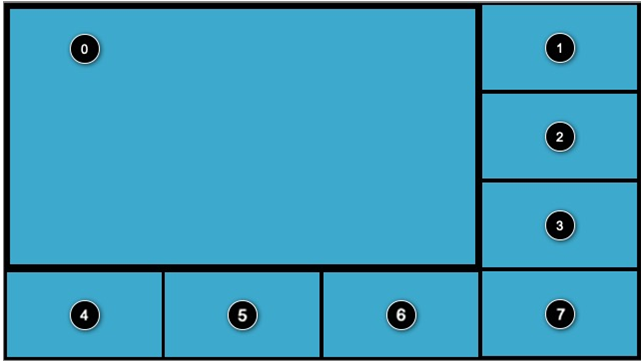

画廊模式_8

id x y width height zorder
0 0.00625 0.00625 0.7391 0.7391 0
1 0.7516 0.00625 0.2422 0.2422 0
2 0.7516 0.2547 0.2422 0.2422 0
3 0.7516 0.5032 0.2422 0.2422 0
4 0.00625 0.7516 0.2422 0.2422 0
5 0.2547 0.7516 0.2422 0.2422 0
6 0.5032 0.7516 0.2422 0.2422 0
7 0.7516 0.7516 0.2422 0.2422 0
画廊模式_8

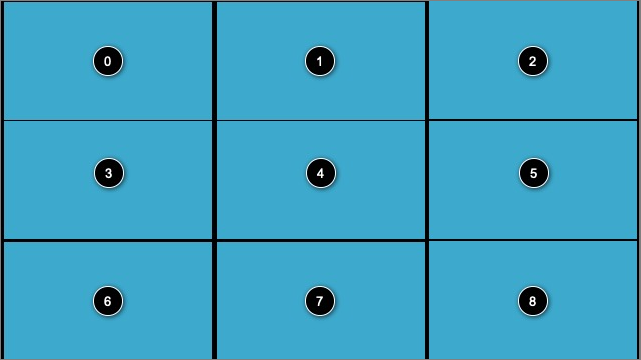

画廊模式_9

id x y width height zorder
0 0.00625 0.00625 0.325 0.325 0
1 0.3375 0.00625 0.325 0.325 0
2 0.6688 0.00625 0.325 0.325 0
3 0.00625 0.3375 0.325 0.325 0
4 0.3375 0.3375 0.325 0.325 0
5 0.6688 0.3375 0.325 0.325 0
6 0.00625 0.6688 0.325 0.325 0
7 0.3375 0.6688 0.325 0.325 0
8 0.6688 0.6688 0.325 0.325 0
画廊模式_9

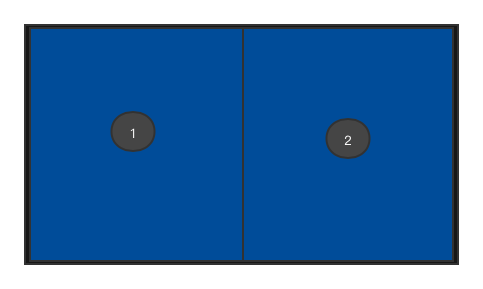

左右平铺_2

id x y width height zorder
0 0 0 0.5 1 0
1 0.5 0 0.5 1 0
左右平铺2

相关文档

配置旁路转推布局所涉及的API如下所示。
