本文介绍基于Windows系统搭建Link IoT Edge轻量版本(LE Lite)运行环境的方法。

Link IoT Edge轻量版版软件包支持在Windows 7和 Windows 10版本32/64位系统上运行,并在下列平台上进行测试和验证。

架构 操作系统
Windows Windows 7 32位
Windows 7 64位
Windows 10 32位
Windows 10 64位

前提条件

  • 当前软件包在Windows机器上的安装,大概需要占用200 MB左右的硬盘资源,请确保硬盘剩余资源足够。

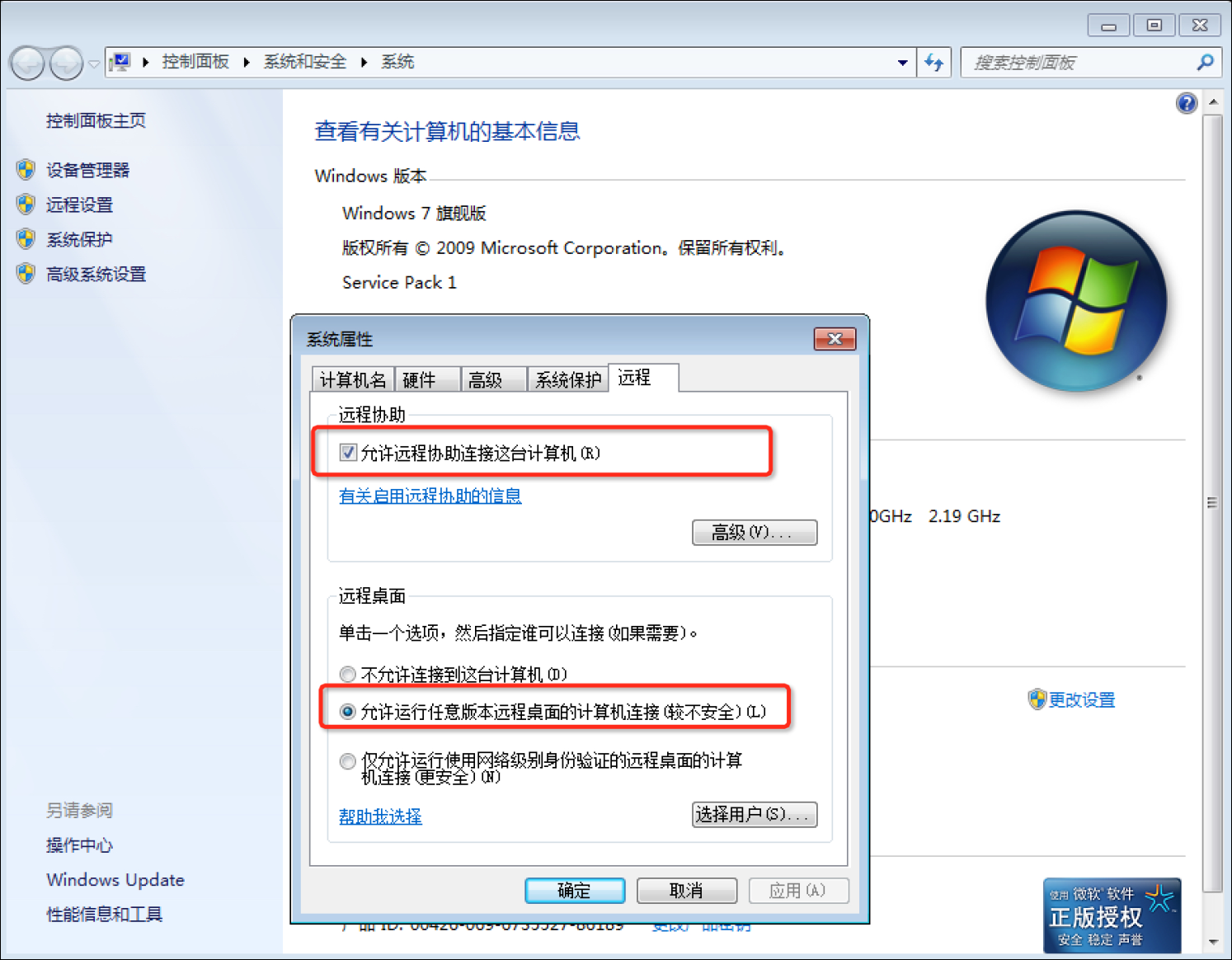

  • Windows机器需要预先配置远程桌面服务,否则无法远程访问。详细配置请参考微软官方文档Windows预置远程桌面服务

创建边缘实例和网关

  1. 物联网平台控制台,选择边缘计算 > 边缘实例
  2. 创建一个边缘实例。

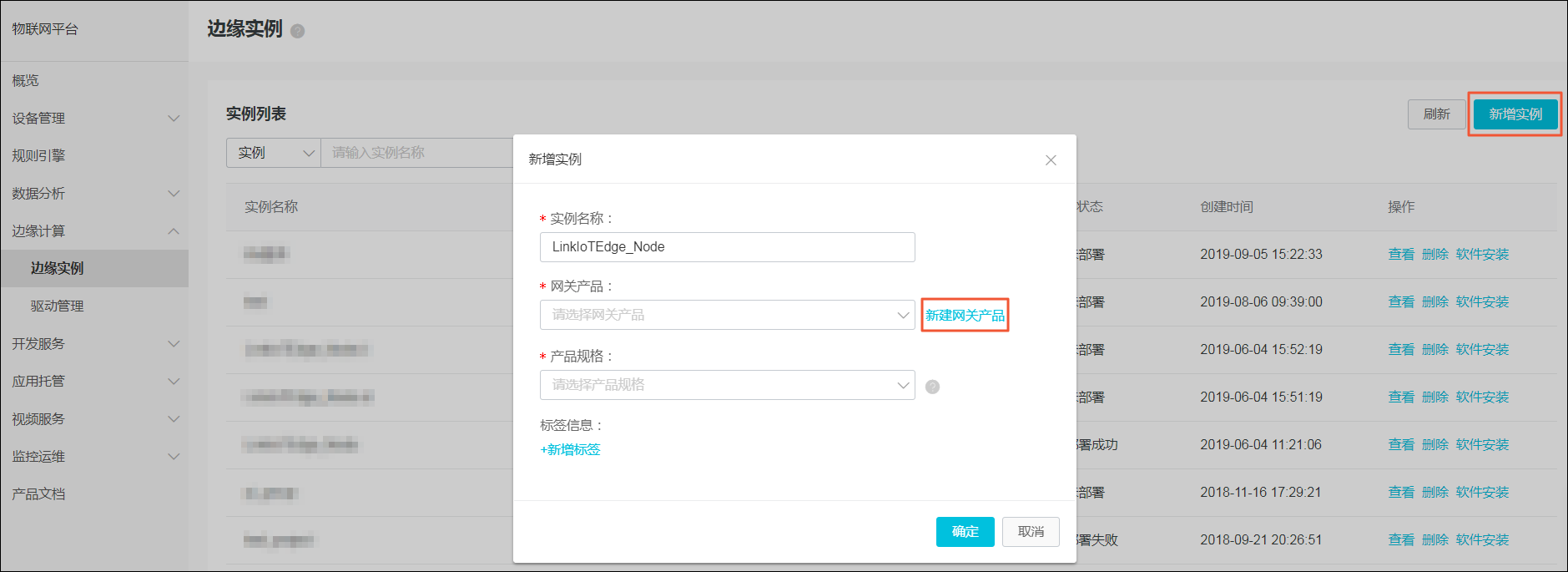

    1. 单击新增实例,在弹出窗口中设置实例名称
    2. 网关产品后单击新建网关产品,为实例创建网关。
      物联网边缘计算中的网关,承载边缘计算能力,每个实例必须分配一个网关设备,并且该网关设备同一时间只能被分配到一个边缘实例。创建网关产品
    3. 在新建产品页面中,设置网关产品参数,然后单击完成
      物联网边缘计算中的新建网关产品,继承了物联网平台设备管理 > 产品中的产品功能,此处已自动为您简化了创建产品的步骤,以便您更快速地创建适合物联网边缘计算中使用的网关产品。创建产品
      表 1. 参数说明
      参数 说明
      产品名称 为网关产品设置名称,用于后续的查询及识别网关产品。支持中文、英文字母、数字和下划线,长度限制4~30,一个中文汉字算2位。
      所属分类 选择品类,为该产品定义物模型

      可选择为:

      • 自定义品类:需根据实际需要,定义产品功能。
      • 任一既有功能模板。

        选择任一物联网平台预定义的品类,快速完成产品的功能定义。选择产品模板后,您可以在该模板基础上,编辑、修改、新增功能。

      若您需要的网关没有特殊功能定义,建议您选择自定义品类

      产品描述 可输入文字,用来描述产品信息。字数限制为100。可以为空。

      产品创建成功后,页面自动跳转回新增实例页面,并且网关产品参数下自动分配了刚创建的网关产品。

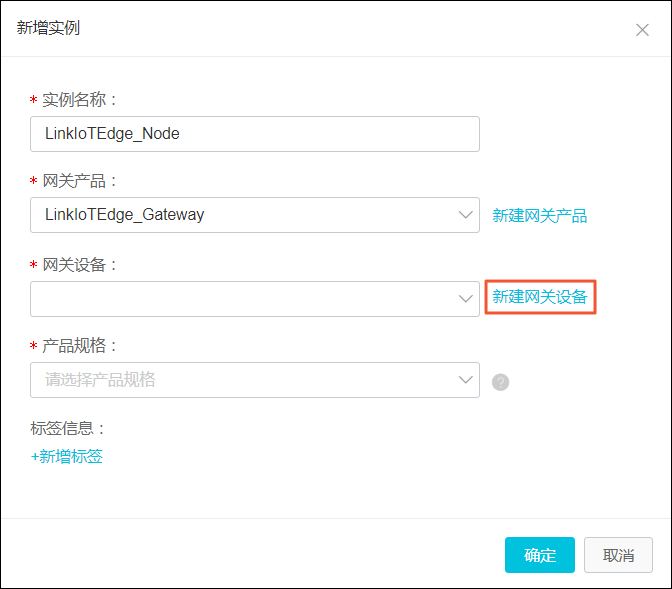

    4. 新增实例页面,单击网关设备后的新建网关设备为网关产品添加设备。
      物联网边缘计算中的新建网关产品,继承了物联网平台设备管理 > 产品中的产品功能,此处已自动为您简化了创建产品的步骤,以便您更快速地创建适合物联网边缘计算中使用的网关产品。新建网关设备
    5. 根据界面提示设置参数后,单击确认
      表 2. 参数说明
      参数 描述
      产品 系统已自动关联上一步创建的网关产品。
      设备名称 为该网关设备命名。设备名称需保持产品内唯一。如不填写,系统将自动生成。
      说明 设备名称支持大写字母[A-Z]、小写字母[a-z]、数字[0-9]和下划线(_)。且不能以下划线开头或结尾。
    6. 根据所搭建的环境,选择对应的Link IoT Edge产品规格,详细介绍请参见产品规格
    7. (可选)在新增实例页面,单击新增标签,可以设置实例标签。通过标签您可以更加有效地归类及识别实例。您也可以不设置标签。
  3. 实例参数设置完成后,单击确定,至此您已创建边缘实例和网关。
  4. 实例详情 > 网关页面,单击网关名称右侧的查看,获取网关设备信息。
    查看网关设备

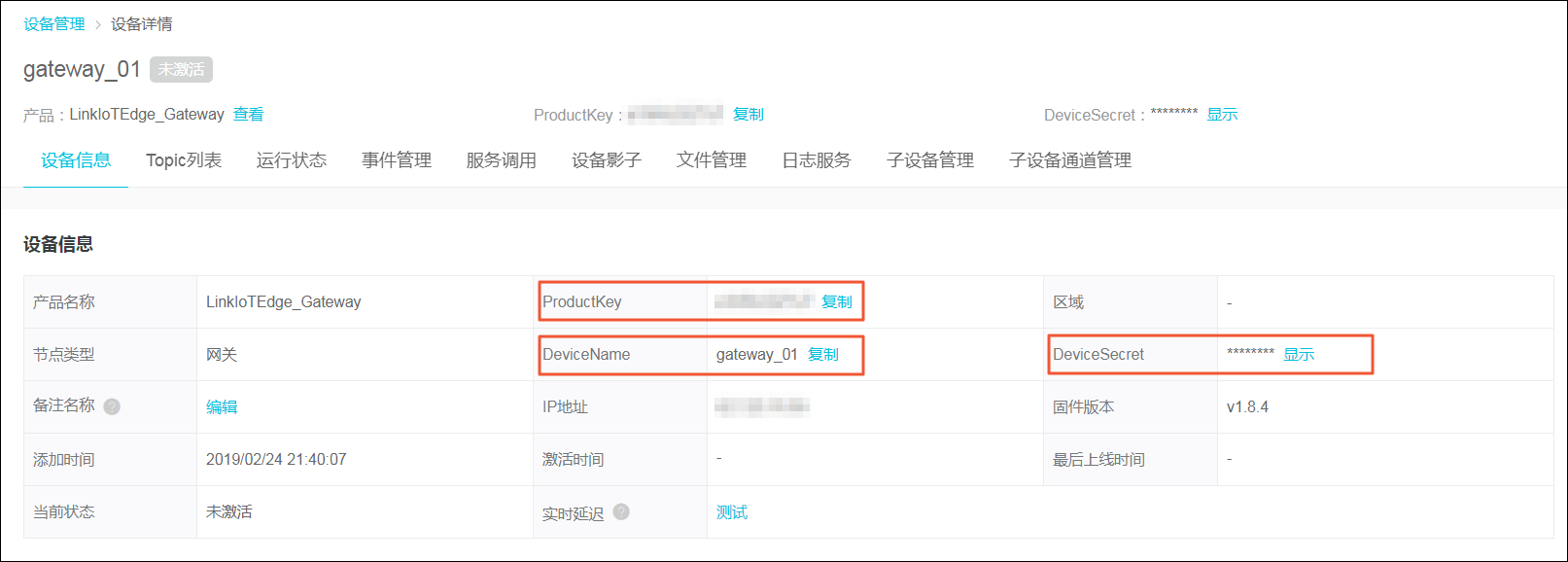

    系统跳转到网关设备的设备详情页面,在设备详情页面获取网关设备的设备证书(ProductKey、DeviceName、DeviceSecret),用于后续启动Link IoT Edge。

    查看网关设备三元组

启动Link IoT Edge

  1. 在左侧导航栏中选择边缘计算 > 边缘实例,单击实例名称右侧的软件安装
    下载命令
  2. 根据环境设置下载参数,然后单击生成安装命令
    生成命令
    表 3. 参数说明
    参数 描述
    CPU架构 您的设备系统对应的CPU架构。此处选择x86
    产品规格 在创建边缘实例时,已选择实例中使用的Link IoT Edge版本。此处不可操作。
    边缘版本 选择Link IoT Edge的发布版本
    操作系统 选择您的设备对应的操作系统。此处选择Windows
  3. 下载Windows操作系统安装包备用。
    下载软件包

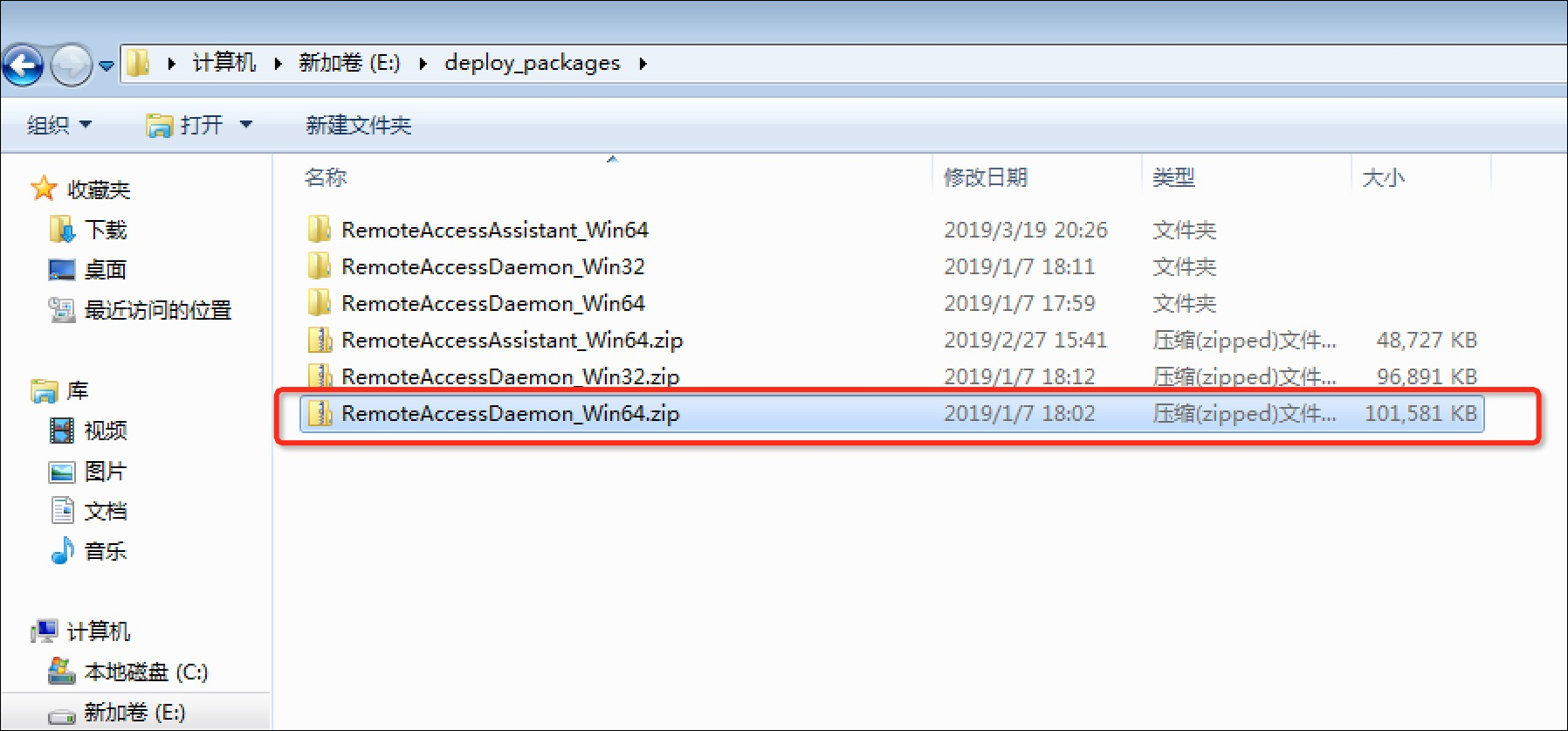

    下载安装包后如下所示。

    本地下载包
  4. 登录您Windows 7版本64位系统的机器。
  5. 解压已下载的Link IoT Edge轻量版软件包。
  6. 在解压后的目录中找到后缀名为 .exe的可执行程序后双击程序启动Link IoT Edge轻量版。
  7. 阿里云IoT边缘计算远程访问服务界面,输入已在本地保存的网关设备的证书信息,并单击左上角启动按钮。
    启动轻量版Windows环境LE

    系统显示如下信息,表示已启动成功。

    启动成功后
    说明 Windows版本默认访问本地3389端口的远程桌面服务,暂不支持端口配置。

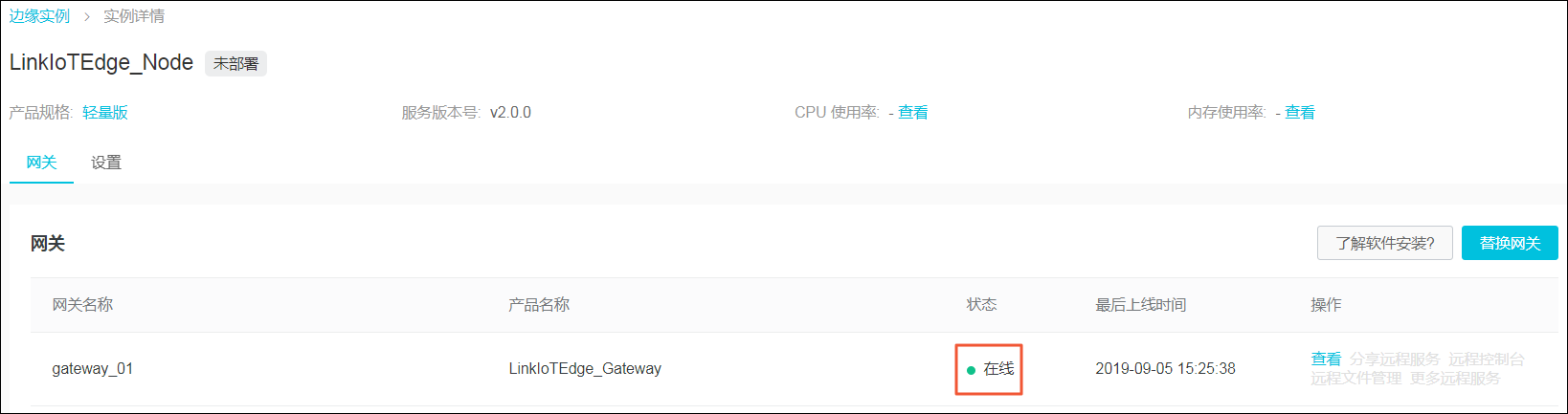

    您也可以在物联网控制台,选择 边缘计算 > 边缘实例 ,在已创建好的边缘实例右侧单击查看进入实例详情页面,选择网关,查看网关状态。网关在线

远程访问

  1. 打开远程访问助手,输入远程连接信息。详细使用说明请参考远程访问助手概览
    打开远程助手
    表 4. 参数说明
    参数 描述
    ProductKey 填写已在本地保存的网关设备的设备证书信息中ProductKey的值。
    DeviceName 填写已在本地保存的网关设备名称。
    远程服务类型 选择远程桌面(RDP)
    远程服务端口 必须填写为Windows版本默认访问本地3389端口。
    注意 切勿修改远程服务端口,否则将导致Link IoT Edge不可用。
  2. 配置远程桌面工具。
    配置远程桌面

    您需要配置如下参数,其余用默认值。

    表 5. 参数说明
    参数 说明
    Connection name 连接名称,您可以自定义。
    PC name 远程主机的名称,格式必须为127.0.0.1:xxxx

    其中,xxxx是远程访问助手上显示的本地端口号。

  3. 参数配置完成后单击Start,运行远程桌面。设备的远程桌面如下图所示,您可以使用鼠标和键盘进行操作。
    启动成功
