产品架构

更新时间:2019-09-13 20:10:25

本文介绍消息队列 MQ 的系统部署架构,方便您更好地理解消息队列 MQ 的高可用性。

消息队列 MQ 在任何一个环境都是可扩展的,生产者必须是一个集群,消息服务器必须是一个集群,消费者也同样。集群级别的高可用,是消息队列 MQ 跟其他的消息服务器的主要区别,消息生产者发送一条消息到消息服务器,消息服务器会随机的选择一个消费者,只要这个消费者消费成功就认为是成功了。

注意:文中所提及的消息队列 MQ 的服务端或者服务器包含 Name Server、Broker 等。服务端不等同于 Broker。

系统部署架构

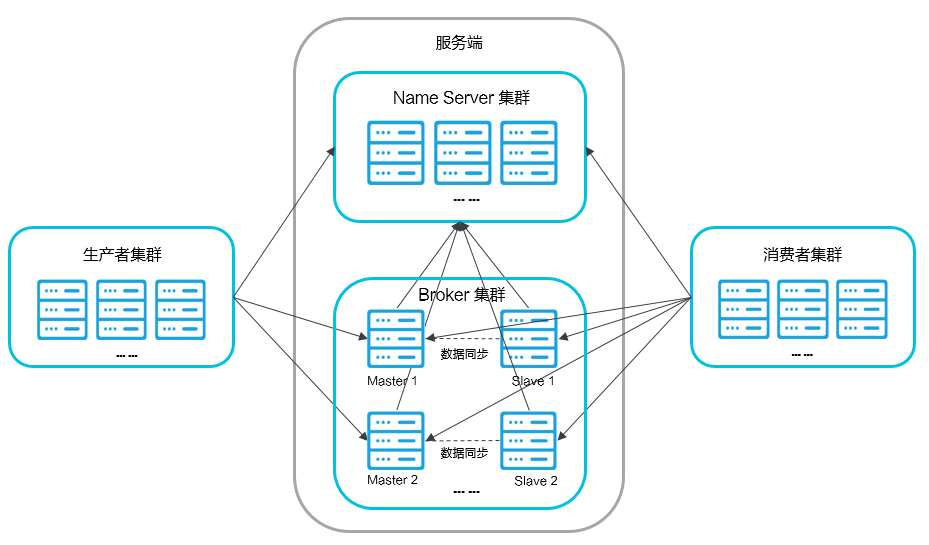

系统部署架构如下图所示。

部署架构

图中所涉及到的概念如下所述:

  • Name Server: 是一个几乎无状态节点,可集群部署,在消息队列 MQ 中提供命名服务,更新和发现 Broker 服务。
  • Broker:消息中转角色,负责存储消息,转发消息。分为 Master Broker 和 Slave Broker,一个 Master Broker 可以对应多个 Slave Broker,但是一个 Slave Broker 只能对应一个 Master Broker。Broker 启动后需要完成一次将自己注册至 Name Server 的操作;随后每隔 30s 定期向 Name Server 上报 Topic 路由信息。
  • 生产者:与 Name Server 集群中的其中一个节点(随机)建立长链接(Keep-alive),定期从 Name Server 读取 Topic 路由信息,并向提供 Topic 服务的 Master Broker 建立长链接,且定时向 Master Broker 发送心跳。
  • 消费者:与 Name Server 集群中的其中一个节点(随机)建立长连接,定期从 Name Server 拉取 Topic 路由信息,并向提供 Topic 服务的 Master Broker、Slave Broker 建立长连接,且定时向 Master Broker、Slave Broker 发送心跳。Consumer 既可以从 Master Broker 订阅消息,也可以从 Slave Broker 订阅消息,订阅规则由 Broker 配置决定。

更多信息

消息队列 MQ 中的概念详情,请参见名词解释
