进度条图表用于显示百分比内容,您可以通过进度条的属性配置调整进度条的样式,并设置进度条的显示规则。

构成

  • 实际值
  • 单位(可选)
  • 总值

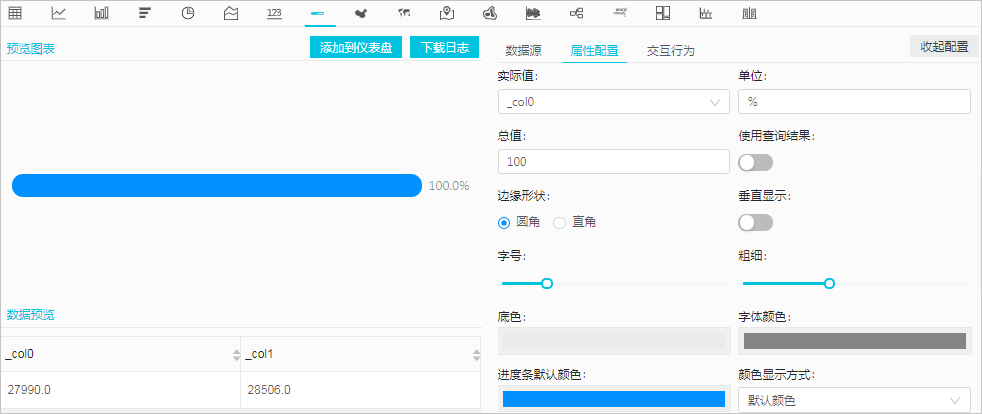

使用步骤

  1. 输入查询语句,选择时间区间后单击右侧查询/分析按钮。
  2. 选择 ,即进度条图。
  3. 进行图表属性配置。

属性配置

配置项 说明
实际值 默认选择该列的第一行数据进行展示。
单位 进度条数值的单位。
总值 进度条的总数值,默认100。
最大值所在列 使用查询结果打开时,总值变成最大值所在列,取值可以从查询结果中选取。
使用查询结果 使用查询结果的情况下,总值可以从查询结果中选取。
边缘形状 进度条的边缘形状。
垂直显示 使进度条垂直显示。
字号 可以调整进度条字体的大小。
粗细 可以调整进度条的粗细。
底色 进度条的底色。
字体颜色 进度条的字体颜色。
进度条默认颜色 默认的进度条颜色。
颜色显示方式 进度条的颜色显示方式。

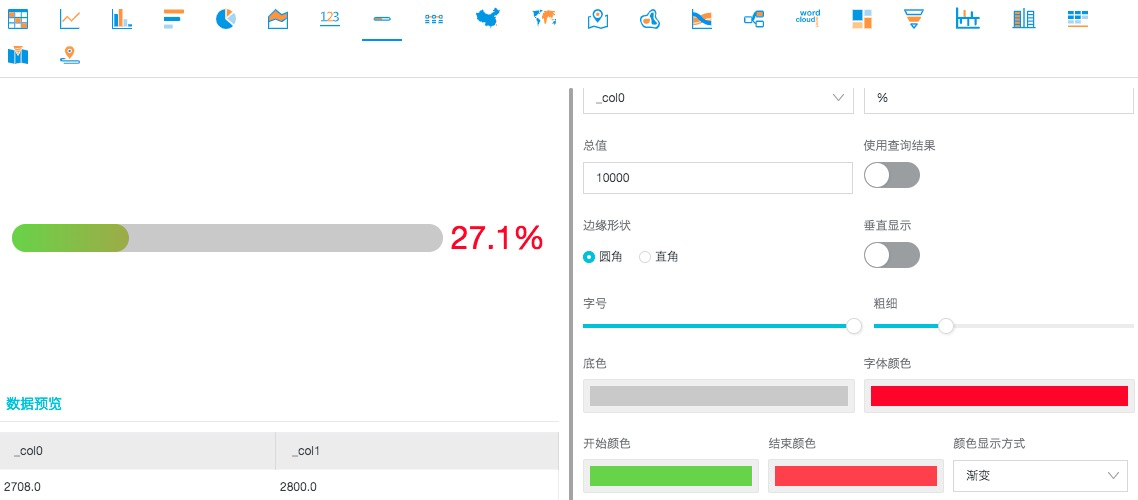

开始颜色 颜色显示方式选择渐变时,可以设置进度条的开始颜色。
结束颜色 颜色显示方式选择渐变时,可以设置进度条的结束颜色。
显示颜色 颜色显示方式选择按照规则显示时,可以设置进度条的显示颜色。
说明实际值与设置的 临界值根据 判断条件进行比较,符合 判断条件则按照此处设置的颜色进行显示,否则显示默认颜色。
判断条件 颜色显示方式选择按照规则显示时,可以设置进度条颜色显示的判断条件。
临界值 颜色显示方式选择按照规则显示时,可以设置进度条颜色显示的判断条件的临界值。

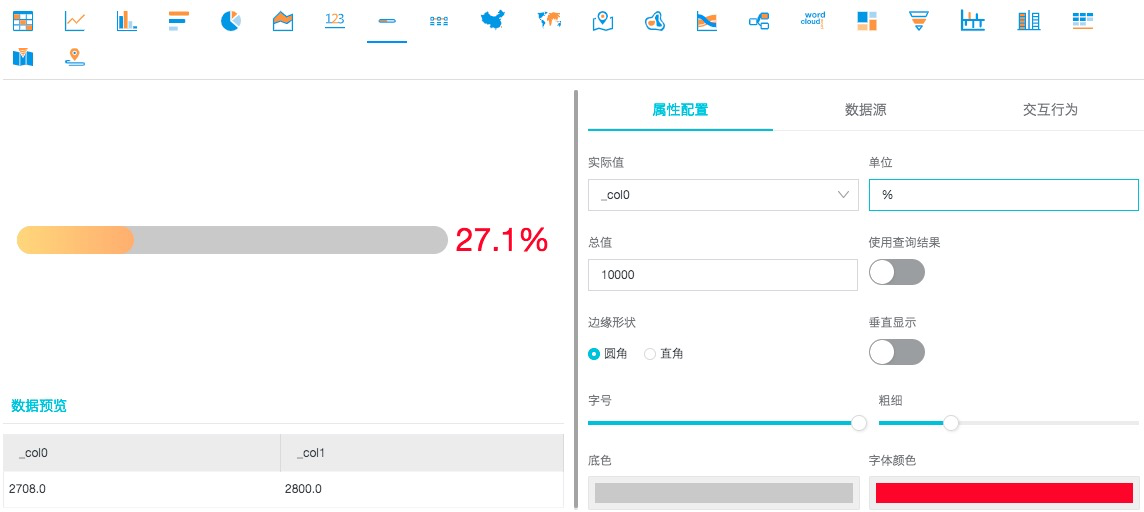

应用场景

进度条主要应用于百分比指标或数据占比的显示。
* | select diff[1],diff[2] from (select compare( pv , 86400) as diff from (select count(1) as pv from log))

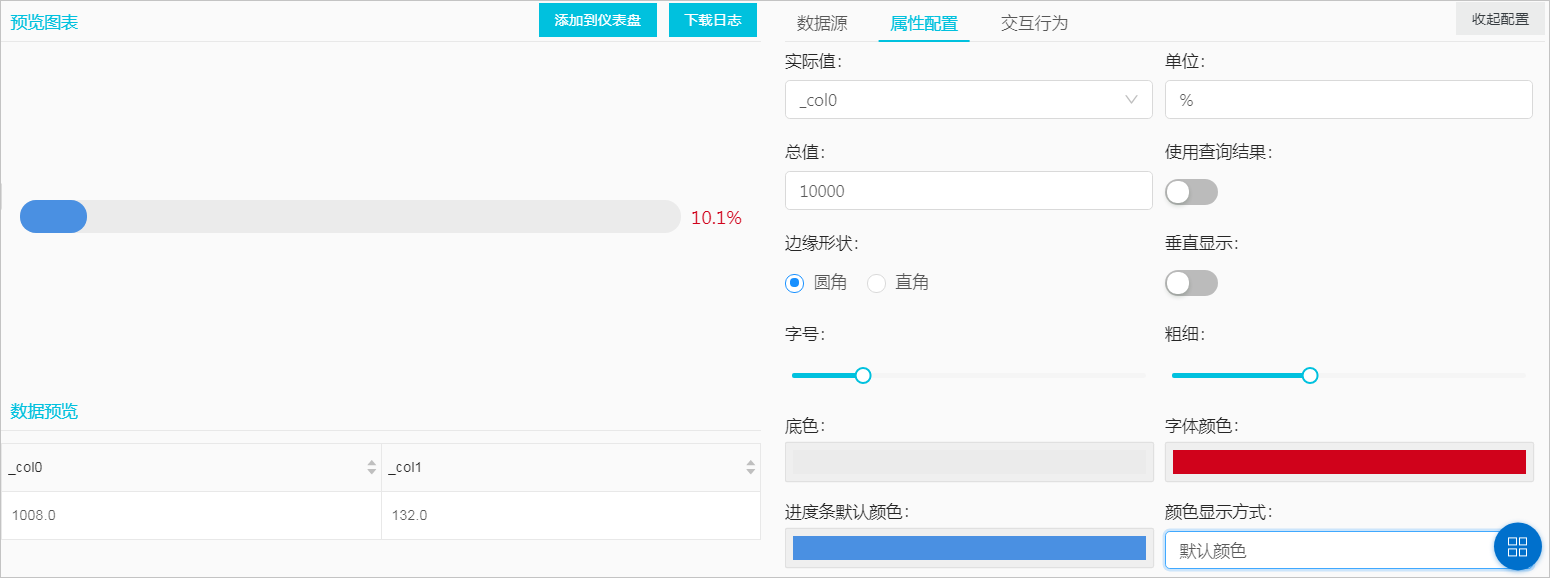

如果颜色显示方式选择按照规则显示,可以根据设定的规则动态显示颜色,如果不满足设置的规则,则显示默认颜色。
