网络ACL（Network Access Control List）是专有网络VPC中的网络访问控制功能。您可以自定义设置网络ACL规则，并将网络ACL与交换机绑定，实现对交换机中云服务器ECS实例的流量的访问控制。

网络ACL概览

功能发布及地域支持情况

网络ACL功能默认支持的地域如下表所示。
区域 支持网络ACL的地域
亚太 华北5（呼和浩特）、华北6（乌兰察布）、华南2（河源）、华南3（广州）、西南1（成都）、印度尼西亚（雅加达）、澳大利亚（悉尼）
欧洲与美洲 英国（伦敦）、美国（硅谷）
中东与印度 印度（孟买）
网络ACL功能正在公测的地域如下表所示，您可以提交公测申请。
区域 支持网络ACL的地域
亚太 华北1（青岛）、华北2（北京）、华北3（张家口）、华东1（杭州）、华东2（上海）、华南1（深圳）、中国（香港）、日本（东京）、新加坡、马来西亚（吉隆坡）
欧洲与美洲 德国（法兰克福）

功能特性

网络ACL具有以下特性：
  • 网络ACL规则仅过滤绑定的交换机中的ECS实例的流量（包括SLB实例转发给ECS实例的流量）。
    说明 如果您的ECS实例绑定了辅助弹性网卡，且辅助弹性网卡绑定了设置网卡可见模式的EIP，那么网络ACL不过滤该ECS实例的流量。更多信息，请参见设置EIP网卡可见模式。
  • 网络ACL的规则是无状态的，即设置入方向规则的允许请求后，需要同时设置相应的出方向规则，否则可能会导致请求无法响应。
  • 网络ACL无任何规则时，会拒绝所有出入方向的访问。
  • 网络ACL与交换机绑定，不过滤同一交换机内的ECS实例间的流量。

规则说明

您可以在网络ACL中添加或删除规则，更改规则后会自动应用到与其绑定的交换机。新创建的网络ACL，默认会在出方向和入方向分别生成一条规则，表示允许所有出、入方向流量。您可以删除默认规则。出方向和入方向默认规则如下所示。

  • 入方向规则
    生效顺序 协议类型 源地址 目的端口范围 策略 类型
    1 all 0.0.0.0/0 -1/-1 允许 自定义
  • 出方向规则
    生效顺序 协议类型 目标地址 目的端口范围 策略 类型
    1 all 0.0.0.0/0 -1/-1 允许 自定义
网络ACL中的元素说明如下：
  • 生效顺序：值越小，规则的优先级越高。 系统从生效顺序为1的规则开始判断，只要有一条规则与流量匹配，即应用该规则，并忽略其他规则。

    例如，ECS实例请求访问目的地址为172.16.0.1的数据包，在经过如下表所示的ACL规则配置后，172.16.0.1匹配生效顺序2和生效顺序3规则中的目的地址，由于生效顺序2的优先级高于生效顺序3，所以会根据生效顺序2规则拒绝该请求。

    生效顺序 协议类型 目标地址 目的端口范围 策略 类型
    1 all 10.0.0.0/8 -1/-1 允许 自定义
    2 all 172.16.0.0/12 -1/-1 拒绝 自定义
    3 all 172.16.0.0/12 -1/-1 允许 自定义
  • 策略：针对特定流量选择允许或拒绝。
  • 协议类型：指定协议的类型，可选择all、icmp、gre、tcp和udp。
  • 源地址（限入方向规则）：数据流的源地址。
  • 目标地址（限出方向规则）：数据流的目标地址。
  • 目的端口范围（限入方向规则）：入方向规则作用的端口范围。
  • 目的端口范围（限出方向规则）：出方向规则作用的端口范围。

网络ACL与安全组

与交换机绑定的网络ACL规则控制流入和流出交换机的数据流，与ECS实例相关的安全组规则控制流入和流出ECS实例的数据流。网络ACL和安全组的基本差异如下表所示。

网络ACL 安全组
在交换机级别运行。 在实例级别运行。
无状态：返回数据流必须被规则明确允许。 有状态：返回数据流会被自动允许，不受任何规则的影响。
不评估所有规则，按照规则的生效顺序处理所有规则。 执行规则前，会评估所有规则。
ECS实例所属的交换机仅允许绑定一个网络ACL。 一个ECS实例可加入多个安全组。

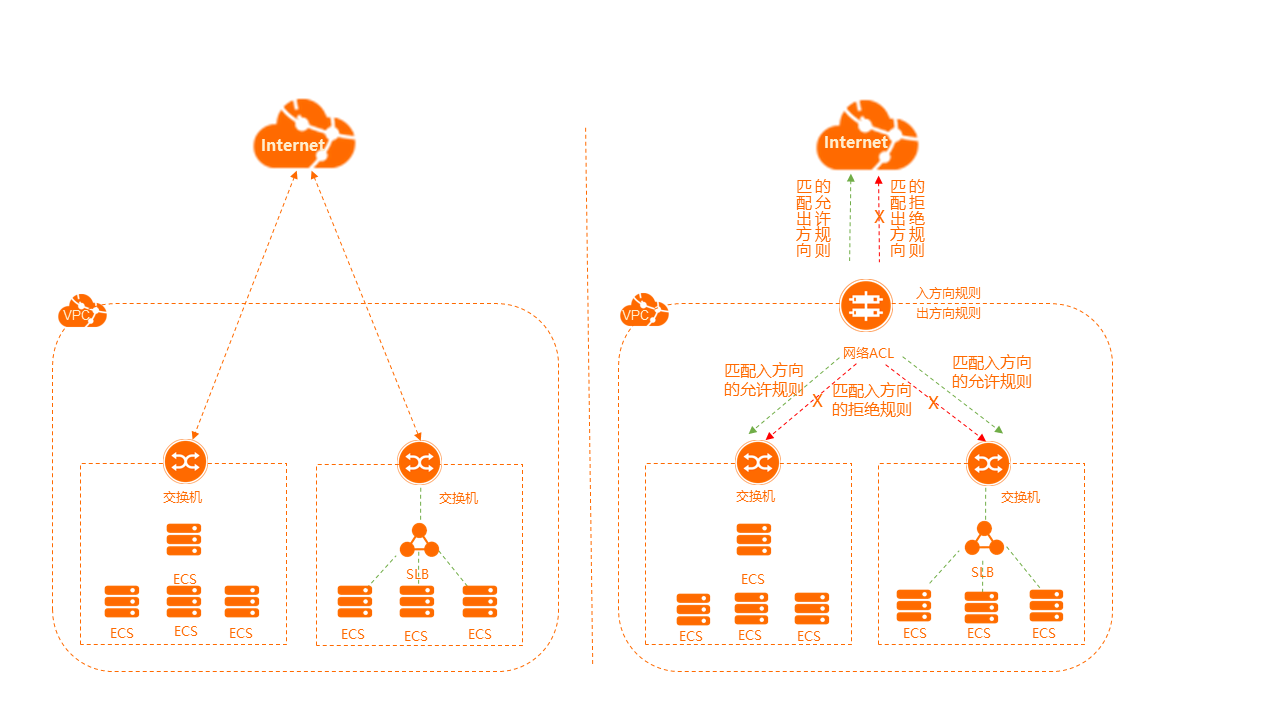

网络ACL和安全组提供的安全层如下图所示。

网络ACL和安全组提供的安全层

使用限制

网络ACL具有以下限制。

资源 默认限制 提升配额
单个VPC支持创建的网络ACL数量 200个 无法提升。
单个交换机支持绑定的网络ACL数量 1个
单个网络ACL支持创建的规则数量
  • 入方向规则20条
  • 出方向规则20条
您可以通过以下任意方式自助提升配额：
不支持创建网络ACL的VPC VPC中含有以下实例规格族中的任一实例：

ecs.c1、ecs.c2、ecs.c4、ecs.ce4、ecs.cm4、ecs.d1、ecs.e3、ecs.e4、ecs.ga1、ecs.gn4、ecs.gn5、ecs.i1、ecs.m1、ecs.m2、ecs.mn4、ecs.n1、ecs.n2、ecs.n4、ecs.s1、ecs.s2、ecs.s3、ecs.se1、ecs.sn1、ecs.sn2、ecs.t1、ecs.xn4

更多信息，请参见VPC高级功能。

升级不支持VPC高级功能的ECS实例的规格或释放不支持VPC高级功能的ECS实例。
说明 如果您的VPC中含有ECS实例规格族限制中的任一实例，且您已经创建了网络ACL，为了保证正常使用网络ACL功能，请升级ECS实例规格或释放ECS实例。

使用流程

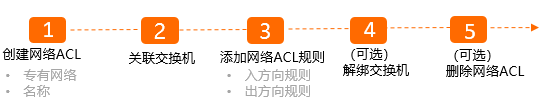

网络ACL的使用流程图如下所示。

网络ACL配置流程
