您可以在创建SNAT条目时,将多个EIP加入到一个SNAT地址池。VPC ECS实例可以随机通过SNAT地址池中的EIP访问互联网。

前提条件

背景信息

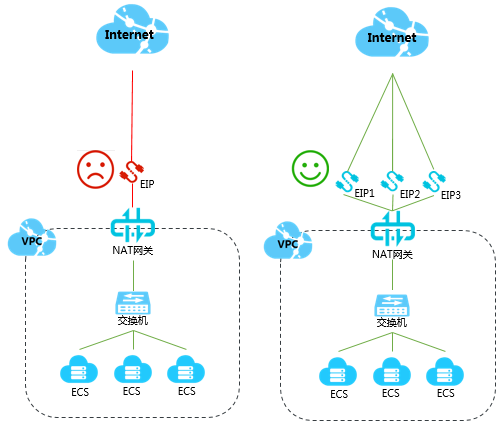

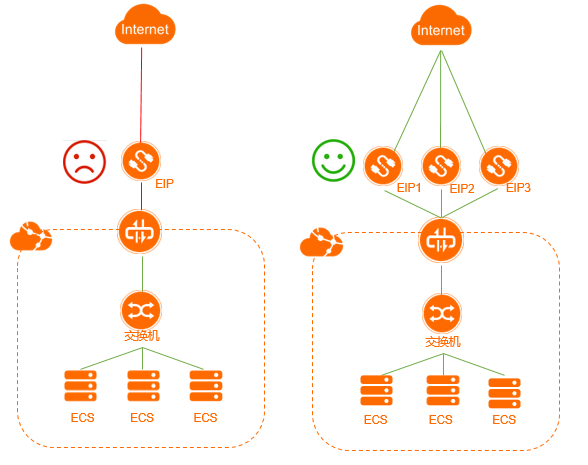

NAT网关是一款企业级的VPC公网网关,提供SNAT功能,为VPC内无公网IP的ECS实例提供访问互联网的代理服务。如果您在创建SNAT条目时,只为指定的交换机或ECS实例配置1个EIP。当ECS实例负载激增时,1个EIP无法支撑巨大的访问量。

您可以选择添加多个EIP到一个SNAT地址池中,当VPC ECS实例主动发起对外的访问连接时,VPC ECS实例会随机通过SNAT地址池中的EIP访问互联网。

说明 对于2017年11月03日 23:59分之前账号下存在NAT带宽包的全部用户,如想创建SNAT IP地址池,请参见创建SNAT IP地址池
SNAT IP地址池

步骤一:创建NAT网关

完成以下操作,创建NAT网关。

  1. 登录NAT网关管理控制台
  2. NAT网关页面,单击创建NAT网关
  3. 创建NAT网关面板,根据以下信息,配置NAT网关并完成支付。
    • 付费模式
      • 包年包月:包年包月是一种先付费后使用的付费模式。更多信息,请参见包年包月
      • 按量付费:按量付费是一种先使用后付费的付费模式。本文以按量付费为例创建NAT网关。更多信息,请参见按量付费
      本文以选择按量付费为例。
    • 地域和可用区:选择需要创建NAT网关的地域。
    • 可用区:选择NAT网关实例所属的可用区。
    • VPC ID:选择NAT网关所属的VPC。创建NAT网关后,不能修改NAT网关所属的VPC。
      说明 如果在VPC列表中,找不到目标VPC,请排查是否有以下情况:
      • 在选择地域内没有VPC。
      • 查看该VPC中是否存在目标网段为0.0.0.0/0的自定义路由。如果存在,请删除该路由条目。
      • RAM账号不具备读取访问VPC的权限,请联系主账号进行授权。
    • 交换机ID:选择NAT网关实例所属的交换机。
    • 网关类型:默认选择为增强型

      增强型NAT网关兼容普通型NAT网关的全部功能,并在普通型NAT网关的技术架构上作了升级,具有更优的弹性和更强的稳定性,帮助您更好的管理公网访问流量。

    • 名称:设置NAT网关实例的名称。

      名称长度为2~128个字符,以英文字母或中文开头,可包含数字、下划线(_)和短划线(-)。

    • 计费类型:选择按使用量计费,即按NAT网关实际使用量收费。更多信息,请参见按使用量计费
    • 计费周期选择NAT网关实例的计费周期。

步骤二:将EIP绑定到NAT网关

完成以下操作,将EIP绑定到NAT网关。

  1. 登录NAT网关管理控制台
  2. 在顶部菜单栏处,选择NAT网关的地域。
  3. NAT网关页面,找到目标NAT网关实例,单击弹性公网IP列下的立即绑定
  4. 绑定弹性公网IP对话框,配置以下参数,然后单击确定
    • 所在资源组:选择EIP所在的资源组。
    • 选择弹性公网IP:本文以选择新购弹性公网IP并绑定为例进行说明。系统会为您创建1个按使用流量计费的按量付费EIP,并绑定到NAT网关。
  5. 重复以上步骤绑定更多EIP。

步骤三:将EIP加入共享带宽

完成以下操作,将EIP加入共享带宽。

  1. 登录弹性公网IP管理控制台
  2. 在顶部菜单栏处,选择EIP的地域。
  3. 弹性公网IP页面,找到目标EIP,选择操作列下的更多操作 > 加入共享带宽
  4. 选择要加入的共享带宽,然后单击确定

步骤四:创建SNAT条目

完成以下操作,创建SNAT条目,将多个EIP加入到一个SNAT地址池。

  1. 登录NAT网关管理控制台
  2. 在顶部菜单栏处,选择NAT网关的地域。
  3. NAT网关页面,找到目标NAT网关实例,单击操作列下的设置SNAT
  4. SNAT管理页签,单击创建SNAT条目
  5. 创建SNAT条目页面,根据以下信息配置SNAT条目,然后单击确定创建
    交换机粒度
    • 选择交换机:选择VPC中的交换机。该交换机下所有ECS实例都将通过SNAT功能进行公网访问。
    • 交换机网段:显示该交换机的网段。
    • 选择公网IP地址:选择用来提供互联网访问的公网IP。
      • 使用单IP:在下拉列表中选择弹性公网IP。如果下拉列表中没有可选的弹性公网IP,可在下拉列表单击新购弹性公网IP并绑定,在弹出的对话框中完成弹性公网IP的购买操作。
      • 使用多IP:多个IP地址配置至SNAT IP地址池时,请确保所选IP地址在一个共享带宽中。当VPC ECS实例主动发起对外的访问连接时,VPC ECS实例会随机通过SNAT地址池中的公网IP地址访问互联网。
        • 共享带宽:在下拉列表选择共享带宽。如果下拉列表中没有可选的共享带宽,可在下拉列表单击创建共享带宽,在共享带宽购买页完成购买。
        • 公网IP:在下拉列表选择已经被加入到选定共享带宽中的弹性公网IP。
    • 条目名称:输入SNAT条目的名称。
    ECS粒度
    • 选择ECS:选择VPC中的ECS实例。
    • ECS网段:显示该ECS实例的网段。
    • 选择公网IP地址:选择用来提供互联网访问的公网IP。
      • 使用单IP:在下拉列表中选择弹性公网IP。如果下拉列表中没有可选的弹性公网IP,可在下拉列表单击新购弹性公网IP并绑定,在弹出的对话框中完成弹性公网IP的购买操作。
      • 使用多IP:多个IP地址配置至SNAT IP地址池时,请确保所选IP地址在一个共享带宽中。当VPC ECS实例主动发起对外的访问连接时,VPC ECS实例会随机通过SNAT地址池中的公网IP地址访问互联网。
        • 共享带宽:在下拉列表选择共享带宽。如果下拉列表中没有可选的共享带宽,可在下拉列表单击创建共享带宽,在共享带宽购买页完成购买。
        • 公网IP:在下拉列表选择已经被加入到选定共享带宽中的弹性公网IP。
    • 条目名称:输入SNAT条目的名称。

步骤五:测试访问

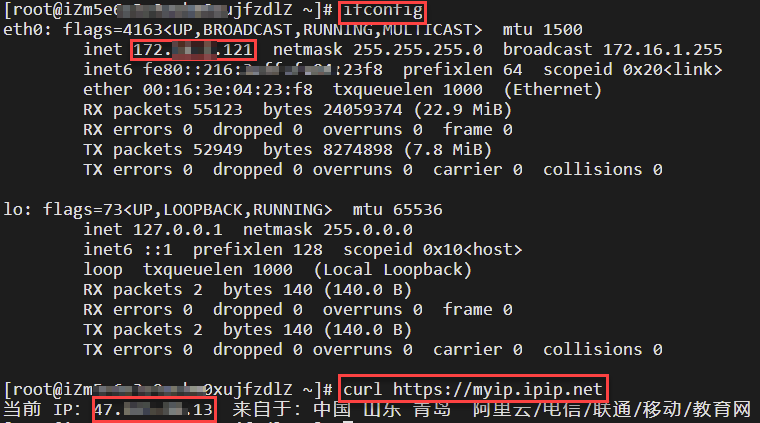

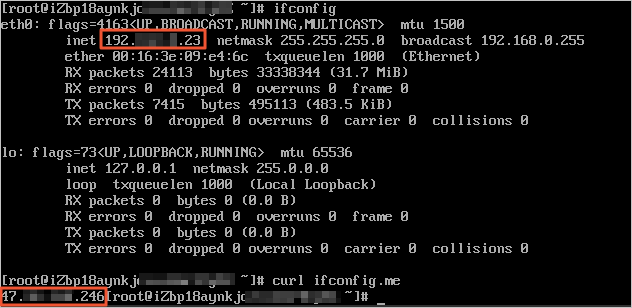

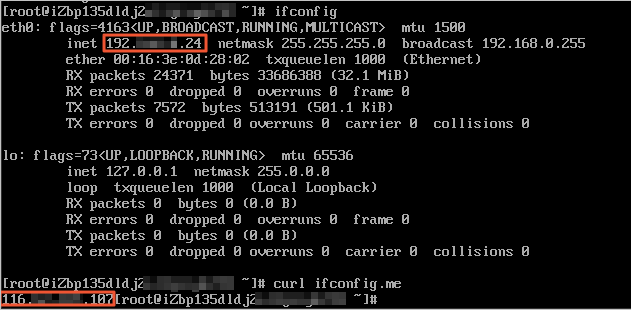

分别登录两台设置了SNAT规则的ECS实例,查看出网的源IP地址。ECS1查看出网的源IP地址ECS2查看出网的源IP地址
