本文通过以 Splunk HEC 为例来展示如何通过HEC将阿里云相关日志投递到SIEM。

假设当前 SIEM(如Splunk)位于组织内部环境(on-premise),而不是云端。为了安全考虑,没有开放任何端口让外界环境来访问此SIEM。
说明 本章节中的配置代码仅为示例,最新最全的代码示例请参考GithubGithub(多源日志库时)

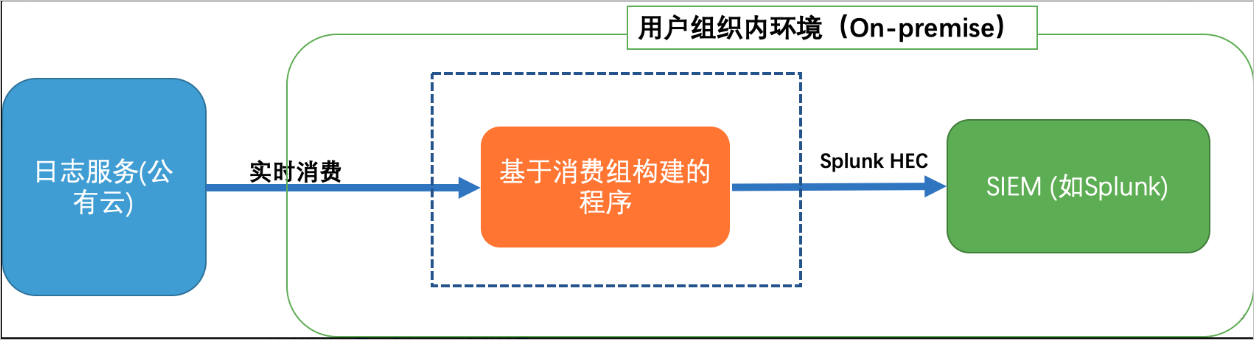

投递流程

推荐使用日志服务消费组构建程序进行实时消费,然后通过 Splunk API(HEC)来发送日志给Splunk。

主程序示例

如下代码展示主程序控制逻辑:
def main():
    option, settings = get_monitor_option()

    logger.info("*** start to consume data...")
    worker = ConsumerWorker(SyncData, option, args=(settings,) )
    worker.start(join=True)

if __name__ == '__main__':
    main()

程序配置示例

  • 配置内容:
    • 程序日志文件:以便后续测试或者诊断可能的问题。
    • 基本配置项:包括日志服务连接配置和消费组配置。
    • 消费组的高级选项:性能调参,不推荐修改。
    • SIEM(Splunk)相关参数与选项。
  • 代码示例:

    请仔细阅读代码中相关注释并根据需要调整选项:

    #encoding: utf8
    import os
    import logging
    from logging.handlers import RotatingFileHandler

    root = logging.getLogger()
    handler = RotatingFileHandler("{0}_{1}.log".format(os.path.basename(__file__), current_process().pid), maxBytes=100*1024*1024, backupCount=5)
    handler.setFormatter(logging.Formatter(fmt='[%(asctime)s] - [%(threadName)s] - {%(module)s:%(funcName)s:%(lineno)d} %(levelname)s - %(message)s', datefmt='%Y-%m-%d %H:%M:%S'))
    root.setLevel(logging.INFO)
    root.addHandler(handler)
    root.addHandler(logging.StreamHandler())

    logger = logging.getLogger(__name__)

    def get_option():
        ##########################
        # 基本选项
        ##########################

        # 从环境变量中加载日志服务参数与选项
        endpoint = os.environ.get('SLS_ENDPOINT', '')
        accessKeyId = os.environ.get('SLS_AK_ID', '')
        accessKey = os.environ.get('SLS_AK_KEY', '')
        project = os.environ.get('SLS_PROJECT', '')
        logstore = os.environ.get('SLS_LOGSTORE', '')
        consumer_group = os.environ.get('SLS_CG', '')

        # 消费的起点。这个参数在首次运行程序的时候有效,后续再次运行时将从上一次消费的保存点继续消费。
        # 可以使用“begin”,“end”,或者特定的 ISO 时间格式。
        cursor_start_time = "2018-12-26 0:0:0"

        ##########################
        # 一些高级选项
        ##########################

        # 一般不建议修改消费者名称,尤其是需要进行并发消费时。
        consumer_name = "{0}-{1}".format(consumer_group, current_process().pid)

        # 心跳时长,当服务器在2倍时间内没有收到特定 Shard 的心跳报告时,服务器会认为对应消费者离线并重新调配任务。
        # 所以当网络环境不佳时,不建议将时长设置的比较小。
        heartbeat_interval = 20

        # 消费数据的最大间隔,如果数据生成的速度很快,不需要调整这个参数。
        data_fetch_interval = 1

        # 构建一个消费组和消费者
        option = LogHubConfig(endpoint, accessKeyId, accessKey, project, logstore, consumer_group, consumer_name,
                              cursor_position=CursorPosition.SPECIAL_TIMER_CURSOR,
                              cursor_start_time=cursor_start_time,
                              heartbeat_interval=heartbeat_interval,
                              data_fetch_interval=data_fetch_interval)

        # Splunk选项
        settings = {
                    "host": "10.1.2.3",
                    "port": 80,
                    "token": "a023nsdu123123123",
                    'https': False,             # 可选, bool
                    'timeout': 120,             # 可选, int
                    'ssl_verify': True,         # 可选, bool
                    "sourcetype": "",           # 可选, sourcetype
                    "index": "",                # 可选, index
                    "source": "",               # 可选, source
                }

        return option, settings

消费与投递示例

如下代码展示如何从日志服务获取数据并投递到 Splunk。
from aliyun.log.consumer import *
from aliyun.log.pulllog_response import PullLogResponse
from multiprocessing import current_process
import time
import json
import socket
import requests

class SyncData(ConsumerProcessorBase):
    """
    这个消费者从日志服务消费数据并发送给 Splunk
    """
    def __init__(self, splunk_setting):
      """初始化并验证 Splunk 连通性"""
        super(SyncData, self).__init__()

        assert splunk_setting, ValueError("You need to configure settings of remote target")
        assert isinstance(splunk_setting, dict), ValueError("The settings should be dict to include necessary address and confidentials.")

        self.option = splunk_setting
        self.timeout = self.option.get("timeout", 120)

        # 测试 Splunk 连通性
        s = socket.socket()
        s.settimeout(self.timeout)
        s.connect((self.option["host"], self.option['port']))

        self.r = requests.session()
        self.r.max_redirects = 1
        self.r.verify = self.option.get("ssl_verify", True)
        self.r.headers['Authorization'] = "Splunk {}".format(self.option['token'])
        self.url = "{0}://{1}:{2}/services/collector/event".format("http" if not self.option.get('https') else "https", self.option['host'], self.option['port'])

        self.default_fields = {}
        if self.option.get("sourcetype"):
            self.default_fields['sourcetype'] = self.option.get("sourcetype")
        if self.option.get("source"):
            self.default_fields['source'] = self.option.get("source")
        if self.option.get("index"):
            self.default_fields['index'] = self.option.get("index")

    def process(self, log_groups, check_point_tracker):
        logs = PullLogResponse.loggroups_to_flattern_list(log_groups, time_as_str=True, decode_bytes=True)
        logger.info("Get data from shard {0}, log count: {1}".format(self.shard_id, len(logs)))
        for log in logs:
            # 发送数据到 Splunk
            event = {}
            event.update(self.default_fields)
            event['time'] = log[u'__time__']
            del log['__time__']

            json_topic = {"actiontrail_audit_event": ["event"] }
            topic = log.get("__topic__", "")
            if topic in json_topic:
                try:
                    for field in json_topic[topic]:
                        log[field] = json.loads(log[field])
                except Exception as ex:
                    pass
            event['event'] = json.dumps(log)

            data = json.dumps(event, sort_keys=True)

                try:
                    req = self.r.post(self.url, data=data, timeout=self.timeout)
                    req.raise_for_status()
                except Exception as err:
                    logger.debug("Failed to connect to remote Splunk server ({0}). Exception: {1}", self.url, err)

                    # TODO: 根据需要,添加一些重试或者报告

        logger.info("Complete send data to remote")

        self.save_checkpoint(check_point_tracker)

启动程序示例

假设程序命名为sync_data.py,启动如下:
export SLS_ENDPOINT=<Endpoint of your region>
export SLS_AK_ID=<YOUR AK ID>
export SLS_AK_KEY=<YOUR AK KEY>
export SLS_PROJECT=<SLS Project Name>
export SLS_LOGSTORE=<SLS Logstore Name>
export SLS_CG=<消费组名,可以简单命名为"syc_data">

python3 sync_data.py

多源日志库示例

针对多源日志库,需要公用一个 executor 以便避免进程过多,可以参考样例:多源日志库时发送日志到Splunk。核心的变化是主函数:
exeuctor, options, settings = get_option()

    logger.info("*** start to consume data...")
    workers = []

    for option in options:
        worker = ConsumerWorker(SyncData, option, args=(settings,) )
        workers.append(worker)
        worker.start()

    try:
        for i, worker in enumerate(workers):
            while worker.is_alive():
                worker.join(timeout=60)
            logger.info("worker project: {0} logstore: {1} exit unexpected, try to shutdown it".format(
                options[i].project, options[i].logstore))
            worker.shutdown()
    except KeyboardInterrupt:
        logger.info("*** try to exit **** ")
        for worker in workers:
            worker.shutdown()

        # wait for all workers to shutdown before shutting down executor
        for worker in workers:
            while worker.is_alive():
                worker.join(timeout=60)

    exeuctor.shutdown()

限制与约束

每一个日志库(logstore)最多可以配置10个消费组,如果提示ConsumerGroupQuotaExceed则表示遇到限制,建议在控制台删除一些不用的消费组。

消费状态监控

并发消费

基于消费组的程序,可以通过启动多次程序以达到并发的作用:
nohup python3 sync_data.py &
nohup python3 sync_data.py &
nohup python3 sync_data.py &
...
说明 所有消费者的名称均不相同(消费者名以进程ID为后缀),且属于同一个消费组。 由于一个分区(Shard)只能被一个消费者消费,假设一个日志库有10个分区,那么最多有10个消费组同时消费。

吞吐量

基于测试,在没有带宽、接收端速率限制(如 Splunk 端)的情况下,用 python3 运行上述样例,单个消费者大约占用 20% 的单核 CPU 资源, 此时消费可以达到 10 MB/s 原始日志的速率。因此,10个消费者理论上可以达到 100 MB/s 原始日志每个 CPU 核,也就是每个 CPU 核每天可以消费 0.9 TB 原始日志。

高可用

消费组将检测点(check-point)保存在服务器端,当一个消费者停止,另外一个消费者将自动接管并从断点继续消费。可以在不同机器上启动消费者,这样在一台机器停止或者损坏的情况下,其他机器上的消费者可以自动接管并从断点进行消费。理论上,为了备用,也可以通过不同机器启动大于 Shard 数量的消费者。

HTTPS

如果服务入口(endpoint)配置为https://前缀,如https://cn-beijing.log.aliyuncs.com,程序与日志服务的连接将自动使用HTTPS加密。

服务器证书 *.aliyuncs.com 是 GlobalSign 签发,默认大多数 Linux/Windows 的机器会自动信任此证书。如果某些特殊情况,机器不信任此证书,可以参考这里下载并安装此证书。
