当您收到闪电立方设备后,请根据如下步骤完成硬件的安装与配置。

设备介绍

  • 闪电立方II设备
    • 1:设备状态指示灯。显示绿色表示设备正常;显示黄色或红色,表示设备异常,请联系阿里云工作人员。
    • 2:硬盘状态指示灯。显示绿色表示设备正常;显示黄色或红色,表示设备异常,请联系阿里云工作人员。
    闪电立方II设备
    • 1:A控制器,一般默认只在A控制器中创建存储池,连接业务口时请选择A控制器中的端口。
    • 2:B控制器,备用控制器。
    • 3:两个IN标识的SAS口。
    • 4:2个10 Gb光口。
    • 5:2个10 Gb电口。
    • 6:管理口,端口下面有台电脑图标。
    • 7:2个1 Gb电口。
    说明 请避免将管理口作为业务口来使用。
  • 闪电立方III设备

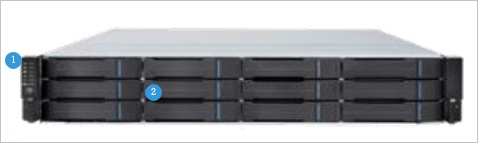

    • 1:设备状态指示灯。显示绿色表示设备正常;显示黄色或红色,表示设备异常,请联系阿里云工作人员。
    • 2:硬盘状态指示灯。显示绿色表示硬盘正常;显示黄色或红色,表示硬盘异常,请联系阿里云工作人员。
    闪电立方III设备
    • 1:A控制器,一般默认只在A控制器上创建存储池,连接业务口时请选择A控制器中的端口。
    • 2:B控制器,备用控制器。
    • 3:1个IN标识的SAS口。
    • 4:2个10 Gb光口。
    • 5:管理口,端口下面有台电脑图标。
    • 6:4个1 Gb电口。
    说明 请避免将管理口作为业务口来使用。
  • 扩展柜设备

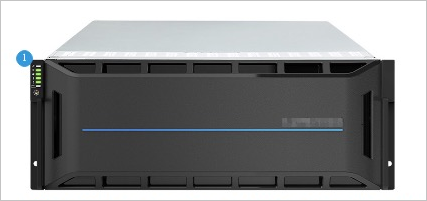

    设备状态指示灯。显示绿色表示设备正常;显示黄色或红色,表示设备异常,请联系阿里云工作人员。

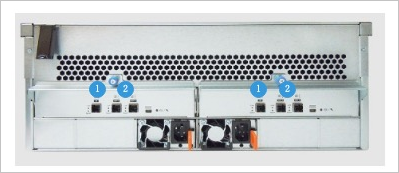

    • 1:2个IN标识的SAS口。
    • 2:4个OUT标识的SAS口。

步骤一:上架硬件

  1. 开箱验货。

    收到闪电立方设备时,请查看设备是否完整,是否有严重损坏。如果出现设备损坏等情况,请立即联系阿里云工作人员。

  2. (可选)安装导轨。

    如果机架要求安装导轨,请参考设备配套的导轨安装说明书进行安装。

  3. 根据机架电源接口,选择合适的电源线(美标、国标)进行连接。
  4. 检查数据通道口。

    设备板载有1 Gb的网络口,如果使用10 Gb网络,确认已安装SFP光模块口。

  5. (可选)如果需要更多的存储空间,可通过JBOD扩容。
    连接存储控制器的SAS口和JBOD上OUT标识的SAS口,每个控制器各需要一根SAS线。如果有多个JBOD,需要将上一个JBOD上IN标识的SAS口与下一个JBOD上OUT标识的SAS口进行级联,如下图所示。JBOD扩容
    说明 同一台主机级联的JBOD拨码盘需要选择唯一的值,要求级联JBOD依次加1。例如上图中,JBOD1拨码1,JBOD2拨码2,JBOD3拨码3,拨码盘如下图所示。
    • 级联JBOD上电顺序:JBOD先上电,主机后上电。
    • 级联JBOD断电顺序:主机先断电,JBOD后断电。
    设备上电前,请注意以下事项。
    • 设备上电前,请确保所有线缆已经全部正确连接。上电后再调整线缆连接方式,可能会导致设备异常。
    • 对于配置两个控制器的设备,初次上电或清除系统配置后重新上电前,请确保控制器A连线正常并位于控制框中,否则会导致设备上电失败。
    • 上电过程中,请不要插拔光纤、网线或接口模块,以免丢失系统数据。
    • 请勿长按电源按钮,长按超过5秒钟将导致设备下电。
    • 设备上电需要15分钟~30分钟。
  6. 连线完成后,上电检查运行状。

步骤二:配置业务IP地址

闪电立方II、III设备默认的管理口IP地址:10.10.1.1,子网掩码:255.255.255.0

  1. 通过网线连接笔记本电脑和闪电立方II、III设备管理口(管理口下面有两个小电脑图标)。
  2. 修改笔记本电脑的本地IP地址,改为和管理口IP地址同网段。例如:将本地IP地址修改为10.10.1.2,子网掩码为255.255.255.0
    说明 如果设备管理口IP地址不是10.10.1.1,则需要连接串口线来获取设备实际管理IP,具体操作请联系阿里工作人员,例如:查看到的IP地址为169.254.100.100,则本地IP地址需修改为169.254.100.101,浏览器访问地址为http://169.254.100.100
  3. 打开浏览器,输入http://10.10.1.1,访问硬件管理控制台。
  4. 输入用户名和密码,登录硬件管理控制台。

    请联系阿里云工作人员获取用户名和密码。

  5. 选择设置 > 访问 > 通道&网络,找到对应的数据通道,单击编辑
  6. 设置主机通道信息,类型修改为文件级数据服务
    说明 修改类型后,需要重启控制器,才能生效。选择设置 > 系统 > 通用,单击重启控制器,完成重启。
  7. 设置控制器A和控制器B的IPv4协议,单击应用
    IP地址类型设置为静态,并根据您的实际网络环境设置IP地址子网掩码默认网关

步骤三:检查硬盘状态

在使用闪电立方II、III设备前,请查看硬盘状态。如果发现硬盘或存储池异常,请及时联系阿里云工作人员。

  1. 在硬件管理控制台上,选择设置>存储配置
  2. 单击磁盘,查看已插入的硬盘的状态。

    显示线上则表示硬盘正常工作(II和III型号有一块盘是全局热备盘,除此之外全部硬盘都是线上状态)。检查硬盘状态

步骤四:检查共享文件夹

在使用闪电立方II、III设备前,请查看共享文件夹。

  1. 在硬件管理控制台上,选择设置>权限
  2. 单击共享文件夹,查看已有的共享文件夹,一般情况下,默认存在共享目录。如果不存在,则参考创建共享文件夹。
  3. 选中cube目录,进入编辑界面,查看共文件夹是否勾选了CIFS/SMB>启用基于访问的枚举NFS
  4. 切换到NFS权限页签,选中进入编辑页面。
  5. 查看权限,并确认权限是否为读写权限。
  6. 切换到权限页签查看权限是否为读写权限。

(可选)创建共享文件夹

  1. 选择设置>权限>共享文件夹,单击添加
  2. 添加/编辑文件夹对话框中,选择通用页签,配置如下参数。
    说明 重要参数说明如下所示。文件夹名称:设置共享文件夹的名称。共享名:设置共享文件夹的共享名称。位置:选择共享文件夹所在的路径。文件夹可以通过以下协议访问:CIFS/SMB>启用基于访问的枚举NFS
  3. 选中NFS 权限页签,选中进入编辑页面。
  4. 在编辑页面中,访问权限中选择读写权限后点击确定 。
  5. 选中权限页签,勾选为读写权限后,单击保存。

相关操作

在硬件管理控制台,您还可以修改时间。

  1. 选择设置 > 系统 > 时间,单击编辑

  2. 修改时区(GMT+08:00)北京、重庆、香港、乌鲁木齐,并更改日期和时间设置,单击应用
