安全组在ECS实例中创建完成后,您可在云防火墙的安全组可视页面中查看云防火墙某个区域下存在的安全组、vSwitch和ECS的数量。

背景信息

安全组可视页面单击云防火墙的某个区域名称,跳转至该区域下的安全组可视页面。您可在该页面中查看当前区域下所有的安全组分布视图。单击安全组名称,展示该安全组中含有的ECS、依赖安全组、被依赖安全组、首次流量等信息。

安全组可视

操作步骤

  1. 登录云防火墙控制台
  2. 在左侧导航栏单击业务可视 > 安全组可视
  3. 安全组可视页面,定位到需要查看的VPC网络,单击该VPC模块。
    安全组可视
    说明 新ECS代表最近7天内新购买的ECS实例。

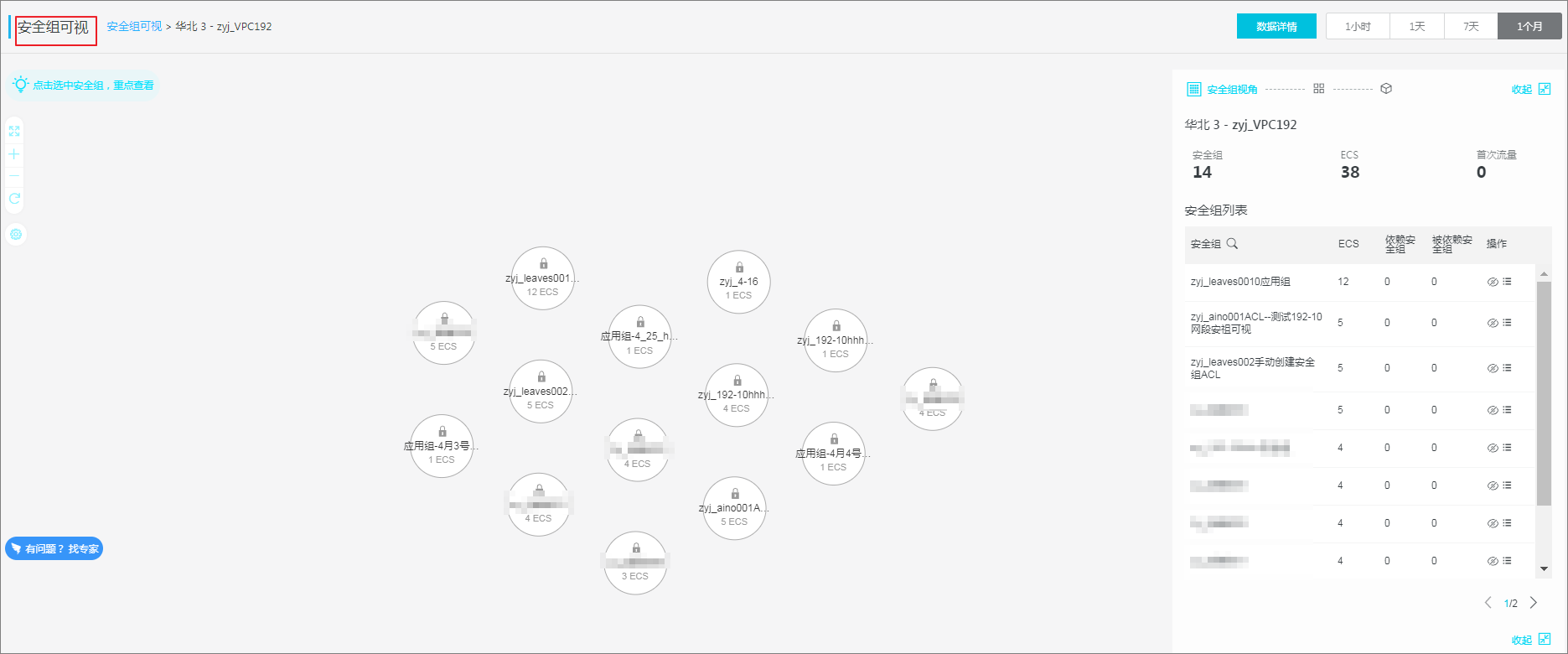

  4. 在该VPC网络下的安全组可视页面,您可以查看安全组的访问情况以及选定安全组的依赖和被依赖关系。
    • 单击安全组可视页面左侧的显示设置,设置展示不同重要程度的安全组。显示设置
      安全组可视页面右侧展示了该VPC网络下安全组、ECS、首次流量的统计数据,以及该VPC网络下所有安全组的列表信息。安全组视角
    • 单击安全组可视页面右侧的点击查看数据详情,可打开该安全组的业务关系详情页面。在该页面中您可以查看安全组的业务节点和业务关系。查看数据详情
