您可以在物联网平台上自定义Topic类,设备将消息发送到自定义Topic中,服务端通过HTTP/2 SDK获取设备上报消息;服务端通过调用云端API Pub向设备发布指令。自定义Topic通信不使用物模型,消息的数据结构由您自定义。

背景信息

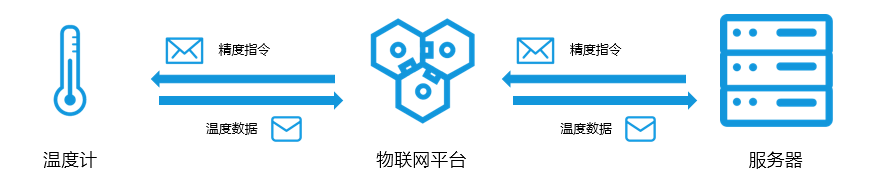

本示例中,电子温度计定期与服务器进行数据的交互,传递温度和指令等信息。温度计向服务器上行发送当前的温度;服务器向温度计下行发送精度设置指令。


自定义Topic通信

准备开发环境

本文示例中,设备端和云端均使用Java语言的SDK,需先准备Java开发环境。可从Java 官方网站下载、安装Java开发环境。

新建项目,添加以下Maven依赖,导入阿里云设备端SDK和云端SDK。

<dependencies>
 <dependency>
     <groupId>com.aliyun.alink.linksdk</groupId>
     <artifactId>iot-linkkit-java</artifactId>
     <version>1.2.0.1</version>
     <scope>compile</scope>
 </dependency>
 < dependency>
      <groupId>com.aliyun</groupId>
      <artifactId>aliyun-java-sdk-core</artifactId>
      <version>3.7.1</version>
  </dependency>
  <dependency>
      <groupId>com.aliyun</groupId>
      <artifactId>aliyun-java-sdk-iot</artifactId>
      <version>6.9.0</version>
  </dependency>
  <dependency>
    <groupId>com.aliyun.openservices</groupId>
    <artifactId>iot-client-message</artifactId>
    <version>1.1.2</version>
</dependency>
</dependencies>

创建产品和设备

先在物联网平台创建产品,自定义Topic类,定义物模型,设置服务端订阅,并创建设备。

  1. 登录物联网平台控制台
  2. 在左侧导航栏,单击设备管理 > 产品
  3. 单击创建产品,创建一个温度计产品。

    详细操作指导,请参见创建产品

  4. 产品创建成功后,单击该产品对应的查看
  5. 产品详情页的Topic类列表页签下,增加自定义Topic类。

    详细操作指导,请参见自定义Topic

    本示例中,定义了以下两个Topic类:

    • 设备发布消息Topic:/${productKey}/${deviceName}/user/devmsg,权限为发布。
    • 设备订阅消息Topic:/${productKey}/${deviceName}/user/cloudmsg,权限为订阅。
  6. 服务端订阅页签下,设置HTTP/2通道服务端订阅,订阅设备上报消息

    详细操作指导,请参见服务端订阅开发指南(Java)


    自定义Topic通信
  7. 在左侧导航栏,单击设备,然后在刚创建的温度计产品下,添加设备。详细操作指导,请参见单个创建设备

设备发送消息给服务器

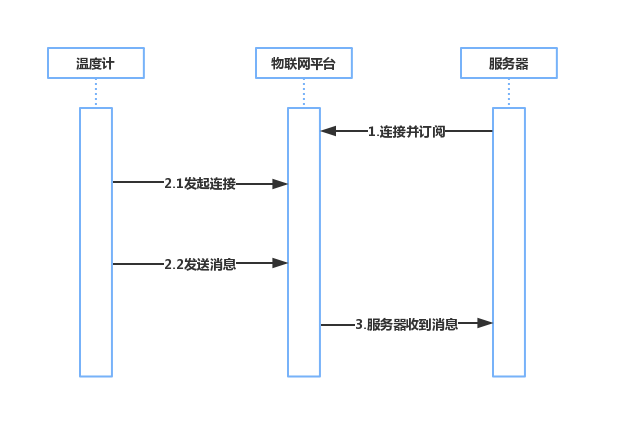

流程图:


自定义Topic通信
  • 配置服务端HTTP/2 SDK,设置Topic回调。

    配置服务端订阅后,服务器监听产品下所有设备的全部上报消息。

    • 配置HTTP/2 SDK接入物联网平台 。
      // 身份认证
      String accessKey = "您的阿里云accessKey";
      String accessSecret = "您的阿里云accessSecret";
      String uid = "您的阿里云账号ID";
      String regionId = "您设备所处区域regionId";
      String productKey = "您的产品productKey";
      String deviceName = "您的设备名字deviceName";
      String endPoint = "https://" + uid + ".iot-as-http2." + regionId + ".aliyuncs.com";
      // 连接配置
      Profile profile = Profile.getAccessKeyProfile(endPoint, regionId, accessKey, accessSecret);

      // 构造客户端
      MessageClient client = MessageClientFactory.messageClient(profile);

      // 数据接收
      client.connect(new MessageCallback() {
          @Override
          public Action consume(MessageToken messageToken) {
              Message m = messageToken.getMessage();
              System.out.println("\ntopic=" + m.getTopic());
              System.out.println("payload=" + new String(m.getPayload()));
              System.out.println("generateTime=" + m.getGenerateTime());
              // 此处标记CommitSuccess已消费,IoT平台会删除当前Message,否则会保留到过期时间
              return MessageCallback.Action.CommitSuccess;
           }
      });
    • 设置消息接收接口。

      本示例中,服务端订阅Topic:/${productKey}/${deviceName}/user/devmsg,因此设置该Topic的回调函数。

      //定义回调函数
      MessageCallback messageCallback = new MessageCallback() {
      //获取消息并打印出来,服务器可以在此设置对应的动作
                  @Override
                  public Action consume(MessageToken messageToken) {
                      Message m = messageToken.getMessage();
                      log.info("receive : " + new String(messageToken.getMessage().getPayload()));
                      System.out.println(messageToken.getMessage());
                      return MessageCallback.Action.CommitSuccess;
                  }
              };
              //注册回调函数
              client.setMessageListener("/" + productKey + "/" + deviceName + "/user/devmsg", messageCallback);

    更多具体配置详情,请参见HTTP/2 SDK开发指南(Java)

  • 配置设备端SDK发送消息。
    • 配置设备认证信息。
      final String productKey = "XXXXXX";
      final String deviceName = "XXXXXX";
      final String deviceSecret = "XXXXXXXXX";
      final String region = "XXXXXX";
    • 设置初始化连接参数,包括MQTT连接配置、设备信息和初始物模型属性。
      LinkKitInitParams params = new LinkKitInitParams();
      //LinkKit底层是mqtt协议,设置mqtt的配置
      IoTMqttClientConfig config = new IoTMqttClientConfig();
      config.productKey = productKey;
      config.deviceName = deviceName;
      config.deviceSecret = deviceSecret;
      config.channelHost = productKey + ".iot-as-mqtt." + region + ".aliyuncs.com:1883";
      //设备的信息
      DeviceInfo deviceInfo = new DeviceInfo();
      deviceInfo.productKey = productKey;
      deviceInfo.deviceName = deviceName;
      deviceInfo.deviceSecret = deviceSecret;
      //报备的设备初始状态
      Map<String, ValueWrapper> propertyValues = new HashMap<String, ValueWrapper>();

      params.mqttClientConfig = config;
      params.deviceInfo = deviceInfo;
      params.propertyValues = propertyValues;
    • 初始化连接。
      //连接并设置连接成功以后的回调函数
      LinkKit.getInstance().init(params, new ILinkKitConnectListener() {
           @Override
           public void onError(AError aError) {
               System.out.println("Init error:" + aError);
           }

           //初始化成功以后的回调
           @Override
           public void onInitDone(InitResult initResult) {
               System.out.println("Init done:" + initResult);
           }
       });
    • 设备发送消息。

      设备端连接物联网平台后,向以上定义的Topic发送消息。需将onInitDone函数内容替换为以下内容:

      @Override
       public void onInitDone(InitResult initResult) {
           //设置pub消息的topic和内容
           MqttPublishRequest request = new MqttPublishRequest();
           request.topic = "/" + productKey + "/" + deviceName + "/user/devmsg";
           request.qos = 0;
           request.payloadObj = "{\"temperature\":35.0, \"time\":\"sometime\"}";
           //发送消息并设置成功以后的回调
           LinkKit.getInstance().publish(request, new IConnectSendListener() {
               @Override
               public void onResponse(ARequest aRequest, AResponse aResponse) {
                   System.out.println("onResponse:" + aResponse.getData());
               }

               @Override
               public void onFailure(ARequest aRequest, AError aError) {
                   System.out.println("onFailure:" + aError.getCode() + aError.getMsg());
               }
           });
       }

      服务器收到消息如下:

      Message
      {payload={"temperature":35.0, "time":"sometime"},
      topic='/a1uzcH0****/device1/user/devmsg',
      messageId='1131755639450642944',
      qos=0,
      generateTime=1558666546105}

服务器发送消息给设备

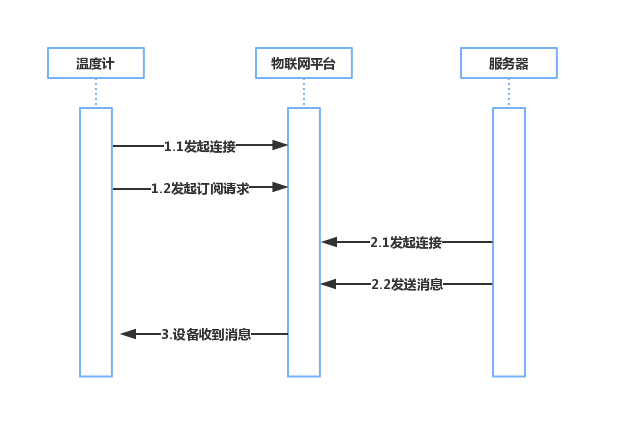

流程图:


自定义Topic通信
  • 配置设备端SDK订阅Topic。

    设备认证配置、设置初始化连接参数、和初始化连接,请参见上一章节的设备端SDK配置。

    设备要接收服务器发送的消息,还需订阅消息Topic。

    配置设备端订阅Topic示例如下:

    //初始化成功以后的回调
    @Override
    public void onInitDone(InitResult initResult) {
        //设置订阅的topic
        MqttSubscribeRequest request = new MqttSubscribeRequest();
        request.topic = "/" + productKey + "/" + deviceName + "/user/cloudmsg";
        request.isSubscribe = true;
        //发出订阅请求并设置订阅成功或者失败的回调函数
        LinkKit.getInstance().subscribe(request, new IConnectSubscribeListener() {
            @Override
            public void onSuccess() {
                System.out.println("");
            }

            @Override
            public void onFailure(AError aError) {

            }
        });

        //设置订阅的下行消息到来时的回调函数
        IConnectNotifyListener notifyListener = new IConnectNotifyListener() {
            //此处定义收到下行消息以后的回调函数。
            @Override
            public void onNotify(String connectId, String topic, AMessage aMessage) {
                System.out.println(
                    "received message from " + topic + ":" + new String((byte[])aMessage.getData()));
            }

            @Override
            public boolean shouldHandle(String s, String s1) {
                return false;
            }

            @Override
            public void onConnectStateChange(String s, ConnectState connectState) {

            }
        };
        LinkKit.getInstance().registerOnNotifyListener(notifyListener);
    }
  • 配置云端SDK调用云端API Pub发布消息。
    • 设置身份认证信息。
       String regionId = "您设备所处区域regionId";
       String accessKey = "您的阿里云账号accessKey";
       String accessSecret = "您的阿里云账号accessSecret";
       final String productKey = "您的产品productKey";
    • 设置连接参数。
      //设置client的参数
      DefaultProfile profile = DefaultProfile.getProfile(regionId, accessKey, accessSecret);
      IAcsClient client = new DefaultAcsClient(profile);
    • 设置消息发布参数。
      PubRequest request = new PubRequest();
      request.setQos(0);
      //设置发布消息的topic
      request.setTopicFullName("/" + productKey + "/" + deviceName + "/user/cloudmsg");
      request.setProductKey(productKey);
      //设置消息的内容,一定要用base64编码,否则乱码
      request.setMessageContent(Base64.encode("{\"accuracy\":0.001,\"time\":now}"));
    • 发送消息。
      try {
           PubResponse response = client.getAcsResponse(request);
           System.out.println("pub success?:" + response.getSuccess());
       } catch (Exception e) {
           System.out.println(e);
       }
      设备端接收到的消息如下:
      msg = [{"accuracy":0.001,"time":now}]

附录:Demo

单击Pub/SubDemo,下载、查看本示例的完整代码Demo。
