容器服务Kubernetes版(简称ACK)提供高性能可伸缩的容器应用管理能力,支持企业级 Kubernetes容器化应用的全生命周期管理。基于Istio,可以轻松地跨多个区域中的Kubernetes集 群实现流量统一管理,例如在阿里云容器服务中部署了多个ACK集群,每个集群位于不同的区域中。 如果最靠近用户的实例发生故障或过载,则流量将无缝地定向到另一个可用实例。

前提条件

  • 您已经成功创建一个 Kubernetes 集群,参见创建Kubernetes集群
  • 请以主账号登录,或赋予子账号足够的权限,如自定义角色中的cluster-admin,参考子账号RBAC权限配置指导
  • 基于Flat网络或者VPN的多集群部署方式,多个Kubernetes集群应位于同一个VPC下网 络互通,或者通过云企业网、高速通道等打通跨VPC网络的访问;同时要求Pod/Service CIDR不能冲突。
  • 以下文档使用基于Flat网络或者VPN的多集群Istio部署方式管理服务。

背景信息

  • 阿里云容器服务Kubernetes 1.10.4及之后版本支持部署Istio,如果是1.10.4之前的版本,请先升级到1.10.4或之后版本。
  • 一个集群中,worker节点数量需要大于等于3个,保证资源充足可用。

操作步骤

配置多集群网络

  • 同一VPC下
    同一VPC下,无论集群是在同一交换机下还是多个交换机下,网络互通,多个安全组需要手工设置打通。不同安全组默认情况下不能互相访问,同一VPC下可以通过设置规则使其互通,请参见添加安全组规则

  • 不同VPC下
    不同VPC下,无论是否在相同地域、可用区,集群之间网络本身不能互通,需要设置VPC互通(云企业网、VPN网关、高速通道),云企业网的配置更加简单而且可以自动分发学习路由,因此,推荐您使用云企业网。
    说明 VPC网络不能冲突,默认建立集群时创建的VPC网络段都是192.168.0.0/16;所以需要手工创建VPC,并指定不同的网段。

    此外,多个安全组需要手工设置打通,可以参考添加安全组规则

    数据平面上的安全组添加对应的控制平面的网段:

    类似地,控制平面上的安全组也同时添加相应的网段。

    此外,网络规划需要提前设置好,保证2个集群内的service/pod CIDR、VPC CIDR都不能重叠。
通过集群界面部署Istio
  1. 登录 容器服务管理控制台
  2. 单击左侧导航栏中的集群,进入集群列表页面。
  3. 选择所需的集群并单击操作列更多 > 部署Istio

  4. 针对多集群部署,根据如下信息进行配置:
    与部署Istio到单个集群的方式一样,可以使用阿里云提供的控制台一键部署,请参见部署Istio
    配置 说明
    启用服务就近访问 在跨区域的多集群部署中是否启用服务就近访问。默认情况下不启用。
    多集群同一控制平面模式设置

    • 不启用:不启用多集群模式。
    • 使用Flat网络或者VPN:基于Flat网络或者VPN方式实现多集群中的网络,多集群间 的Pod可以互通。
    • 不使用Flat网络或者VPN:不使用Flat网络或者VPN,多集群之间仅通过网关进行交互。
  5. 单击部署 Istio,启动部署。
    在部署页面下方,可实时查看部署进展及状态。

    预期结果

    可通过以下操作查看部署是否成功:
    1. 单击左侧导航栏应用 > 容器组,进入容器组页面。
    2. 选择部署Istio的集群及命名空间,可查看到已经部署Istio的相关容器组。

管理Istio Ingress Gateway。
  1. 上述部署 Istio之后,包含一个入口网关Ingress Gateway,该网关使用公网IP的负载均衡。通过该网关将集群中应用服务暴露到集群之外。

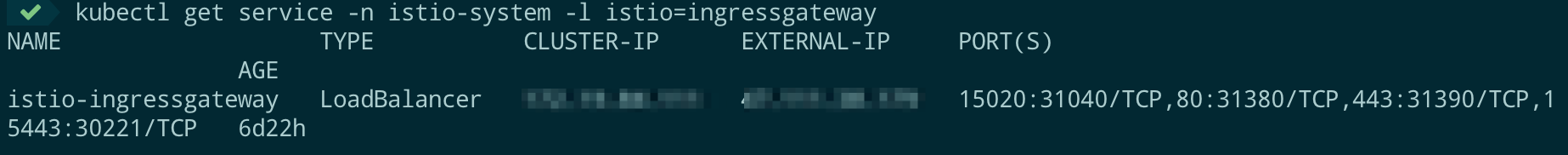

  2. 执行kubectl get service -n istio-system -l istio=ingressgateway,获取入口网关的公网IP地址,应用访问可以通过该Gateway进行。

将数据平面加入Istio管理
  1. 在数据平面的Kubernetes集群上执行如下生成 kubeconfig 文件。
    kubectl create namespace istio-system
    kubectl apply -f http://istio.oss-cn-hangzhou.aliyuncs.com/istio-operator/rbac.yml
    wget http://istio.oss-cn-hangzhou.aliyuncs.com/istio-operator/generate-kubeconfig.sh
    chmod +x generate-kubeconfig.sh
    ./generate-kubeconfig.sh ${CLUSTER_NAME}
    说明 ${CLUSTER_NAME}需要在整个服务网格内保证唯一。
  2. 在Istio控制平面集群下执行如下命令。
    wget http://istio.oss-cn-hangzhou.aliyuncs.com/istio-operator/create-secret.sh
    chmod +x create-secret.sh
    ./create-secret.sh ${CLUSTER_NAME}
  3. 在Istio控制平面集群上,创建并拷贝内容到${CLUSTER_NAME}.yaml文件中,并执行kubectl apply -n istio-system -f ${CLUSTER_NAME}.yaml
    apiVersion: istio.alibabacloud.com/v1beta1
    kind: RemoteIstio
    metadata:
      name: ${CLUSTER_NAME}
      namespace: istio-system
    spec:
      autoInjectionNamespaces:
      - default
      dockerImage:
        region: cn-beijing
      gateways:
        k8singress: {}
      hub: registry.cn-beijing.aliyuncs.com/aliacs-app-catalog
      includeIPRanges: '*'
      proxy: {}
      security: {}
      sidecarInjector:
        enabled: true
        replicaCount: 1

预期结果

可通过以下操作查看远程集群的Istio部署是否成功:

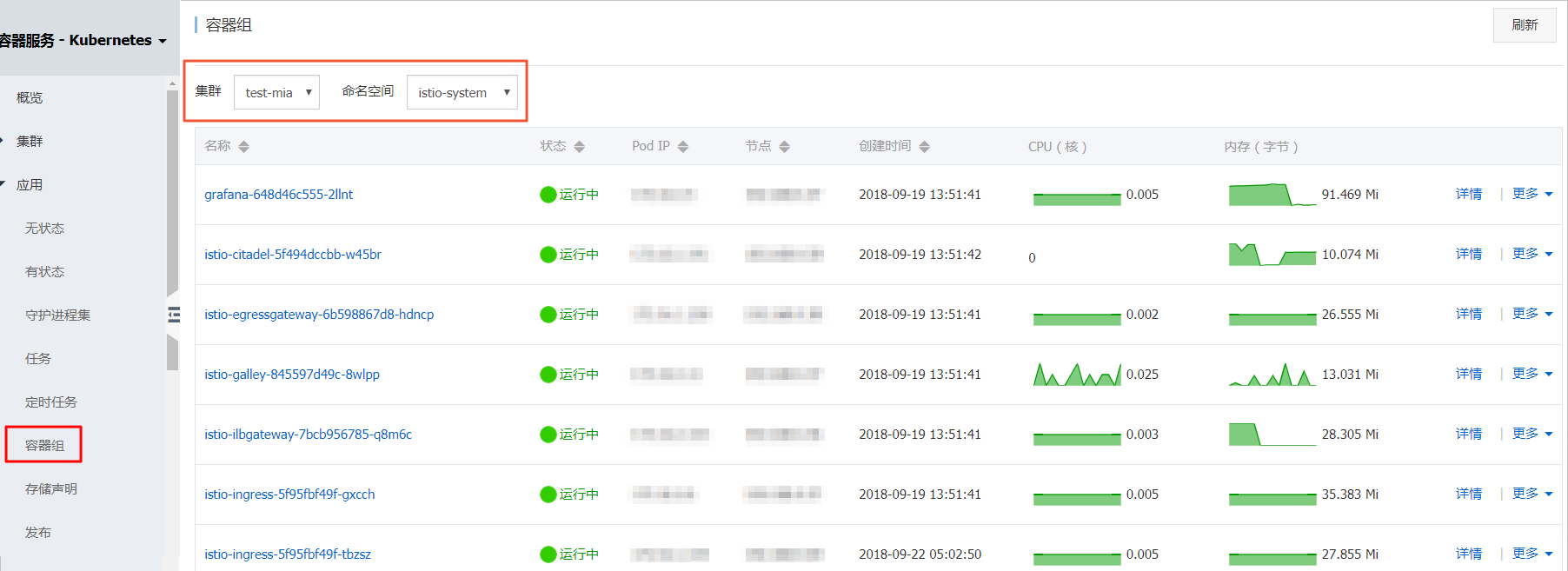

  1. 切换到远程集群,单击左侧导航栏应用 > 容器组,进入容器组页面。
  2. 选择部署Istio的集群及命名空间,可查看到已经部署Istio的相关容器组。
