物联网数据分析支持在二维地图上创建3D模型区,使场景呈现效果更为丰富和直观。本章将详细介绍3D模型区工具的功能和使用方法。

前提条件

  • 已完成了二维数据可视化场景的创建。详细内容请参见物联网平台设备展示
  • 使用3D模型区工具前,需要提前制作3D模型。您可以使用自己的3D模型制作工具,也可以在数据分析 > 实验室 > 空间数据可视化 > 三维数据可视化页面,单击模型编辑器下载,使用编辑器制作3D模型,详情请参见搭建工具手册
    注意 3D模型文件的格式必须为.glt格式。

    使用阿里云定制版的3D模型制作工具制作并导出模型文件时,先选择导出ThingJS场景包,然后在弹出的对话框中选择保存类型GLTF全量场景包(*.glt),即可导出.glt的模型文件。

操作步骤

  1. 登录物联网平台控制台,单击数据分析 > 实验室
  2. 实验室功能模板中,定位到空间数据可视化,并单击查看详情
  3. 二维数据可视化列表中,单击目标场景。

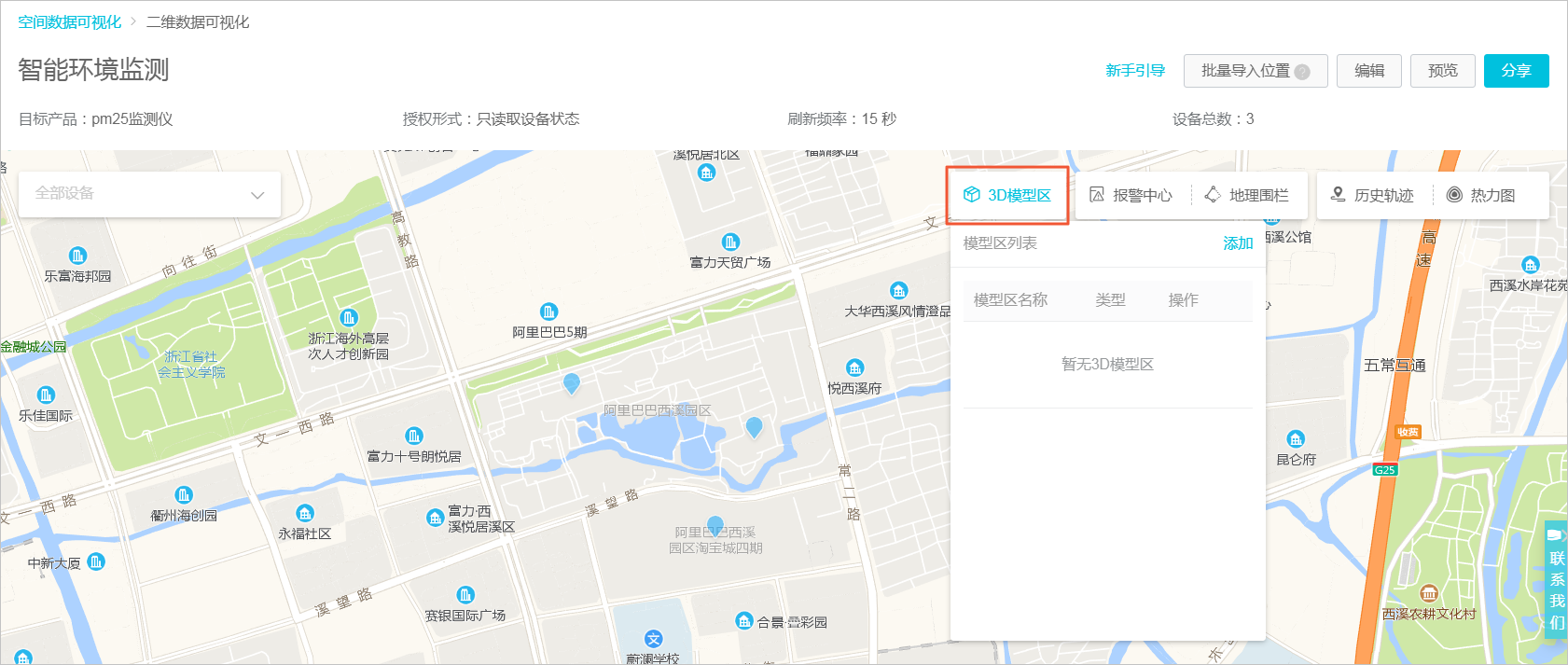

  4. 在地图右上角单击3D模型区,在二维地图中添加3D模型。3D模型区

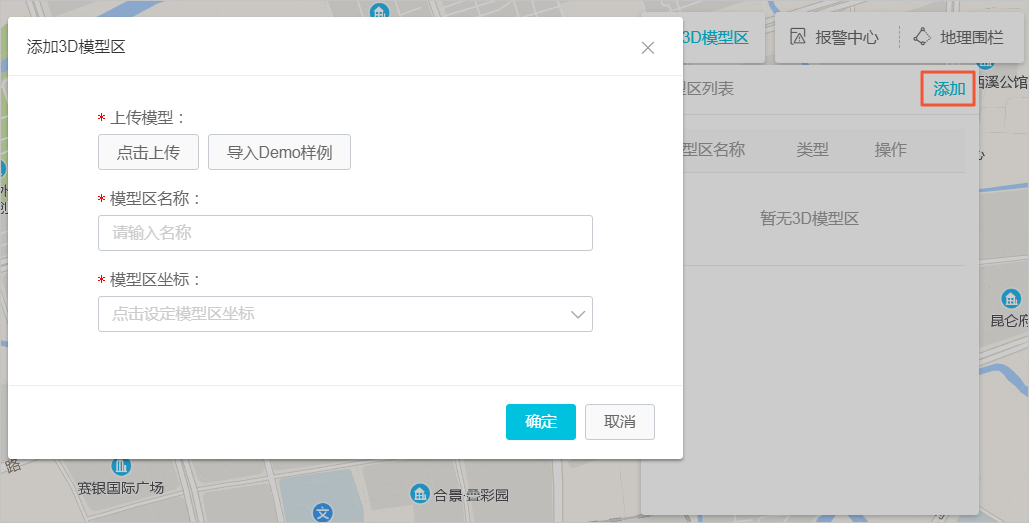

  5. 单击模型区列表右侧的添加,设置3D模型参数。添加3D模型区
    表 1. 参数说明
    参数 说明
    上传模型 上传已制作好的.glTF格式3D模型文件。

    您也可以单击导入Demo样例,使用样例模型,体验3D模型区工具。

    模型区名称 设置模型区名称。可使用汉字、字母、数字和下划线(_),不超过12个字符。
    模型区坐标 在地图上选择置放3D模型的位置。

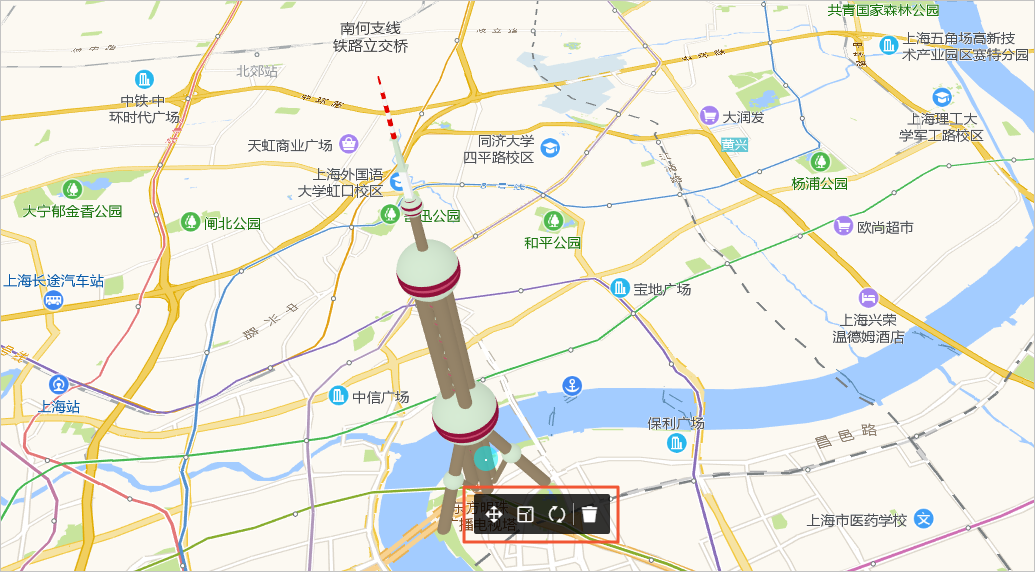

  6. 添加3D模型区完成后,可通过操作按钮,拖拽、旋转或拉伸3D模型区。您也可以进行删除操作。3D模型
