统一ECS实例的公网出口IP,有利于您更高效的管理互联网业务。本文为您介绍如何为设置了DNAT IP映射的ECS实例统一公网出口IP。

前提条件

设置了DNAT IP映射的ECS实例所在的VPC已经配置了SNAT功能。详细信息,请参见创建SNAT条目

背景信息

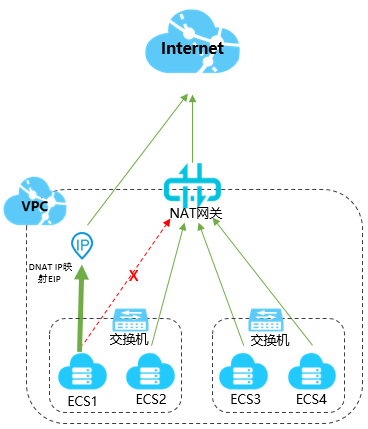

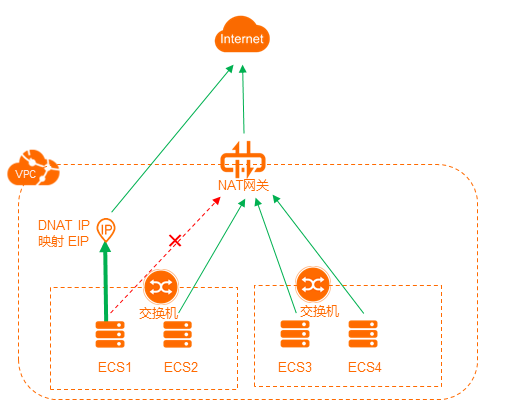

NAT网关提供SNAT功能,为VPC内无公网IP的ECS实例提供访问互联网的代理服务。如果VPC内某些ECS实例已经设置了DNAT IP映射(IP映射即所有端口映射),这些ECS实例会优先通过DNAT条目中的公网IP访问互联网,而VPC内的其他ECS实例通过NAT网关的SNAT功能代理访问互联网,造成VPC内ECS实例的公网出口IP不一致,不利于统一管理业务。

您可以通过为ECS实例绑定弹性网卡来解决ECS实例公网出口IP不统一的问题。

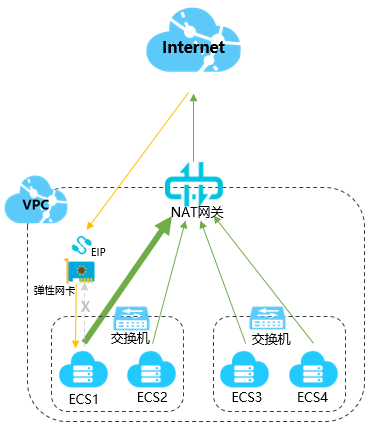

如下图,您可以为ECS实例单独分配一块弹性网卡,然后移除NAT网关中的DNAT IP映射条目并创建新的DNAT条目,建立NAT网关上的公网IP与弹性网卡的映射关系,这样来自互联网的访问流量会经过弹性网卡到达ECS实例,当ECS实例需要访问互联网时会通过NAT网关进行转发。

步骤一 创建弹性网卡

完成以下操作,为ECS实例创建弹性网卡。

  1. 登录云服务器ECS管理控制台
  2. 在左侧导航栏,单击网络与安全 > 弹性网卡
  3. 选择弹性网卡的地域。
    说明 弹性网卡的地域必须与ECS实例的地域相同。
  4. 网卡列表页面,单击创建弹性网卡
  5. 创建弹性网卡页面,根据以下信息配置弹性网卡,然后单击确定
    • 网卡名称:输入弹性网卡的名称。
    • 专有网络:选择ECS实例所在的专有网络。
    • 交换机:选择ECS实例所在可用区的交换机。
    • 主私网IP(可选):输入弹性网卡的主私网IPv4地址。此IPv4地址必须属于交换机的CIDR网段中的空闲地址。如果您没有指定,创建弹性网卡时将自动为您分配一个空闲的私网IPv4地址。
    • 安全组:选择当前专有网络的一个安全组。
    • 描述(可选):输入对弹性网卡的描述。

步骤二 将弹性网卡绑定到ECS实例

完成以下操作,将弹性网卡绑定到ECS实例。

  1. 登录云服务器ECS管理控制台
  2. 在左侧导航栏中,选择网络与安全 > 弹性网卡
  3. 选择弹性网卡的地域。
  4. 网卡列表页面,找到目标弹性网卡,单击操作列下的绑定实例
  5. 在弹出的对话框中,选择要绑定的ECS实例,然后单击确定

步骤三 移除DNAT IP映射

完成以下操作,移除NAT网关中的DNAT IP映射条目。

  1. 登录专有网络管理控制台
  2. 在左侧导航栏,单击NAT网关
  3. 选择NAT网关的地域。
  4. NAT网关页面,找到目标NAT网关实例,单击操作列下的设置DNAT
  5. DNAT表页面,找到目标DNAT条目,单击操作列下的移除
  6. 在弹出的对话框中,单击确定

步骤四 创建DNAT条目

完成以下操作,创建DNAT条目,建立NAT网关上的公网IP与弹性网卡的映射关系。

  1. 登录专有网络管理控制台
  2. 在左侧导航栏,单击NAT网关
  3. NAT网关页面,找到目标NAT网关实例,单击操作列下的设置DNAT
  4. DNAT表页面,单击创建DNAT条目
  5. 创建DNAT条目页面,根据以下信息配置DNAT条目,然后单击确定
    • 公网IP地址:选择一个可用的公网IP。用于创建SNAT条目的公网IP不能再用来创建DNAT条目。
    • 私网IP地址:选择弹性网卡实例。
    • 端口设置:选择所有端口。
    • 条目名称:输入DNAT条目的名称。

步骤五 测试网络连通性

完成以下操作,测试互联网是否可以通过弹性网卡绑定的EIP访问ECS实例。本操作以本地Linux设备远程连接Linux实例为例。
说明 远程连接Linux实例,Linux实例的安全组必须放行SSH(22)端口。详细信息,请参见添加安全组规则
  1. 登录本地Linux设备。
  2. 执行ssh root@公网IP命令,然后输入Linux实例的登录密码,查看是否可以远程连接到实例。

    若界面上出现Welcome to Alibaba Cloud Elastic Compute Service!时,表示您已经成功连接到实例。



完成以下操作,测试ECS实例是否可以通过NAT网关的SNAT功能主动访问互联网。本操作以在linux实例上查看公网出口IP为例。
  1. 登录ECS实例。
  2. 执行curl https://myip.ipip.net查看公网出口IP。

    若公网出口IP与NAT网关SNAT条目中的IP一致,即ECS实例优先通过NAT网关的SNAT功能主动访问互联网。
