ARMS Prometheus 监控提供的预置监控仪表板包括 K8s 集群概览、K8s 部署、Pod 和主机详情,您可以通过这些仪表板查看丰富的 Prometheus 监控指标,并按需更改仪表板数据的时间区间、刷新频率等属性。

前提条件

安装监控插件

打开监控仪表板

安装 Prometheus 监控插件后,即可在 Prometheus 监控页面打开预置的监控仪表板。

  1. 登录 ARMS 控制台
  2. 在左侧导航栏中单击 Prometheus 监控
    Prometheus 监控页面会列出您的阿里云账号下在阿里云容器服务 Kubernetes 版中的全部 Kubernetes 集群。
  3. Prometheus 监控页面上,单击已安装插件列中的链接,即可在浏览器新窗口中打开对应的监控仪表板。

查看监控指标

您可以通过以下预置监控仪表板查看监控指标。

  • K8s 集群概览仪表板


    K8s Cluster Overview

    该仪表板展示的监控指标主要包括:

    • 总体使用量信息:例如集群 CPU 使用率、集群内存使用率、集群文件系统使用率。
    • CPU 信息:例如 Pod CPU 使用率、全部进程 CPU 使用率。
    • 内存信息:例如 Pod 内存使用率、全部进程内存使用率。
    • 网络信息:例如网络 I/O 压力、Pod 网络 I/O、所有进程网络 I/O。
  • K8s 部署仪表板


    K8s Deployment Dashboard

    该仪表板展示的监控指标主要包括:

    • 概览:部署 CPU 使用率、部署内存使用率、不可用副本数。
    • 详情:CPU 使用率、内存使用率、全部进程网络 I/O。
  • Pod 仪表板


    K8s Pods Dashboard

    该仪表板展示的监控指标主要包括:

    • Pod 基本信息:Pod IP 地址、Pod 状态、Pod 容器、容器重启次数。
    • 总体使用量信息:例如 Pod CPU 使用率、Pod 内存使用率。
    • CPU 信息:例如 Pod CPU 使用率、全部进程 CPU 使用率。
    • 内存信息:例如 Pod 内存使用率、全部进程内存使用率。
    • 网络信息:例如网络 I/O 压力、Pod 网络 I/O、所有进程网络 I/O。
  • 主机详情仪表板


    K8s Host Details Dashboard

    该仪表板展示的监控指标主要包括:

    • CPU 信息:例如 CPU 核数、CPU 使用率、CPU I/O 等待时间。
    • 内存信息:例如内存总量、内存使用率。
    • 磁盘信息:例如磁盘总空间、磁盘 IO 读写时间、磁盘读写速率。
    • 网络信息:例如网络流量、TCP 连接情况。

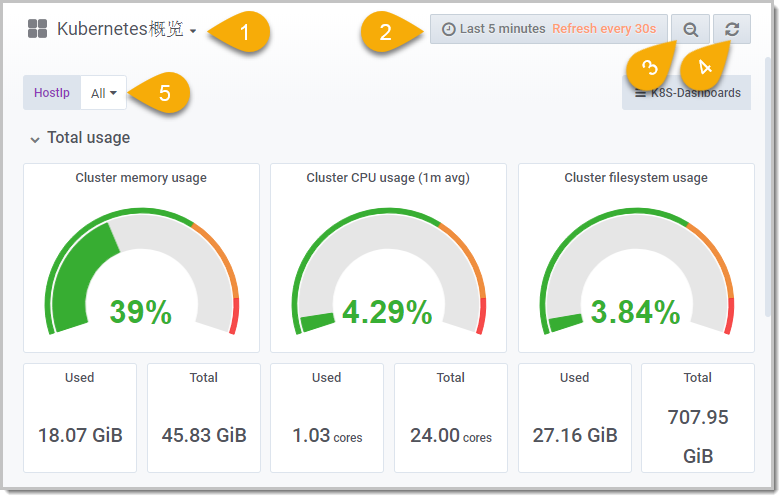

仪表板常用操作

对仪表板的常用操作如下所示。



  1. 切换仪表板

    该下拉菜单显示当前查看的仪表板名称,并可用于切换至下拉菜单中的其他仪表板。您可以通过在顶部搜索栏中输入名称来查找仪表板,或者使用 Filter(筛选条件)在下拉菜单中筛选出带有指定 Tag(标签)的仪表板。


    Switch Dashboard
  2. 设置时间区间和刷新频率

    单击此图标后,您可以在浮层中选择预定义的监控数据相对时间区间,例如过去 5 分钟、过去 12 小时、过去 30 天等,也可以通过设置时间起点和终点来设置自定义的绝对时间区间。此外,您可以在浮层中设置仪表板的刷新频率。


    Set Interval and Frequency
  3. 扩大时间区间

    每单击一次该扩大按钮,时间区间就会扩大为当前的两倍,且时间起点迁移和终点后移的幅度相等。例如,假设当前选择的时间区间为过去 10 分钟,则单击一次该过大按钮后,时间区间的前面和后面将会各延长 5 分钟。

  4. 手动刷新

    单击此按钮将会刷新当前仪表板中所有面板的监控数据。

  5. 筛选监控数据

    选择此下拉菜单中的选项即可筛选当前仪表板显示的监控数据。

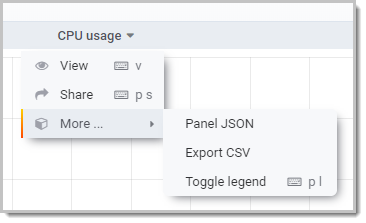

仪表板面板常用操作

单击面板顶部的下拉菜单后,可进行以下操作:


Panel Operation
  • 全屏查看当前面板:单击 View,或按快捷键 V。再次按快捷键 V 或 Esc 即可退出全屏模式。
  • 分享当前面板:单击 Share,或依次按下 P 和 S 打开分享对话框,获得当前面板的分享链接、嵌入链接或快照链接。
  • 获得当前面板的 JSON 代码:选择 More > Panel JSON,然后在 JSON 对话框中拷贝 JSON 代码。
  • 将当前面板的数据导出为 CSV 文件:选择 More > Export CSV,然后在 Export CSV 对话框中设置导出格式并导出。
  • 打开或关闭图例:选择 More > Toggle legend,或依次按下 P 和 L 即可切换图例的可见性。
