阿里云应用监控 eBPF 版是一套针对Kubernetes集群开发的一站式可观测性产品。安装应用监控 eBPF 版组件后，即可查看基于Kubernetes集群下的指标、应用链路、日志和事件。

前提条件

已创建容器服务Kubernetes集群。具体操作，请参见创建ACK托管集群。

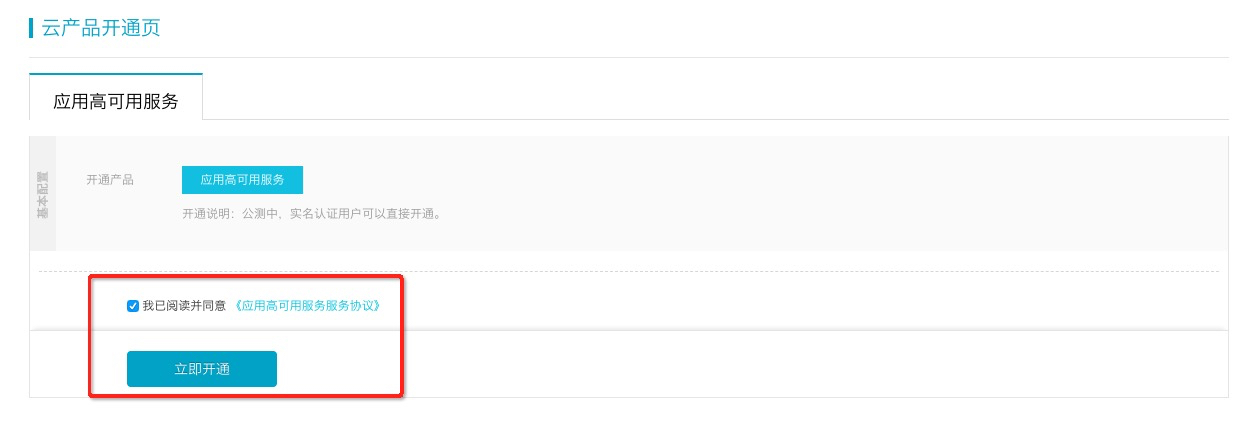

已开通ARMS。具体操作，请参见开通ARMS。
已确认当前环境支持应用监控 eBPF 版运行。更多信息，请参见应用监控 eBPF 版运行环境要求和限制。

背景信息

在Kubernetes中，监控负载状态和流量吞吐至关重要。应用监控 eBPF 版通过无侵入的方式获取容器的RED性能数据，快速定位Pod及其性能问题，并自动关联对应的Service和Controller Workload（如Deployment、StatefulSet、DaemonSet），从而有效缩短问题发现的时间。更多信息，请参见什么是阿里云应用监控 eBPF 版。

接入说明

为Kubernetes集群安装以下监控组件即可将集群接入应用监控 eBPF 版：

Prometheus监控组件：ack-arms-prometheus
说明
应用监控 eBPF 版的指标类数据依赖Prometheus监控，因此您需要先安装Prometheus监控组件。
应用监控 eBPF 版组件：ack-arms-cmonitor
安装Kubernetes组件ack-arms-cmonitor前，需先检查目标集群是否存在ARMS Addon Token，否则会出现权限不足的报错。若存在ARMS Addon Token，ARMS会进行免密授权，组件安装完成后，即可使用应用监控 eBPF 版；若不存在ARMS Addon Token，则需要手动添加ARMS和链路追踪权限策略。
查看ARMS Addon Token和手动添加权限策略的方法如下：
查看集群是否存在ARMS Addon Token
手动添加ARMS和链路追踪权限策略
1. 登录容器服务管理控制台，在左侧导航栏选择集群列表。
2. 在集群列表页面，单击目标集群名称，然后在左侧导航栏，选择配置管理 > 保密字典。
3. 在保密字典页面顶部选择命名空间为kube-system，查看addon.arms.token是否存在。
1. 登录容器服务管理控制台，在左侧导航栏选择集群列表。
2. 在集群列表页面，单击目标集群名称，然后在左侧导航栏，选择集群信息。
3. 在集群信息页面，单击基本信息页签，然后单击Worker RAM 角色右侧链接。
4. 在角色页面的权限管理页签下，单击新增授权。
5. 在新增授权面板的权限策略区域，通过关键字搜索以下两个权限策略，并单击权限策略将其添加至右侧的已选择权限策略列表中，然后根据页面提示完成新增授权。
  - AliyunTracingAnalysisFullAccess：链路追踪的完整权限。
  - AliyunARMSFullAccess：ARMS的完整权限。
说明
- ACK托管集群：对于部分ACK托管集群，可能存在没有ARMS Addon Token的情况，因此建议首先检查ARMS Addon Token是否存在。若不存在，仍需进行手动授权。
- ACK专有版集群：默认不支持ARMS Addon Token，需进行手动授权。

接入应用至应用监控 eBPF 版

手动接入

自动接入

为已有应用安装组件

如果您的应用已安装过应用监控 eBPF 版组件，请在容器服务管理控制台目标集群下的运维管理 > 组件管理页面确认ack-arms-cmonitor组件版本是否为4.0.0或以上，如果不是，请单击升级将组件升级至最新版本。

登录容器服务管理控制台，在集群列表页面单击目标集群名称。

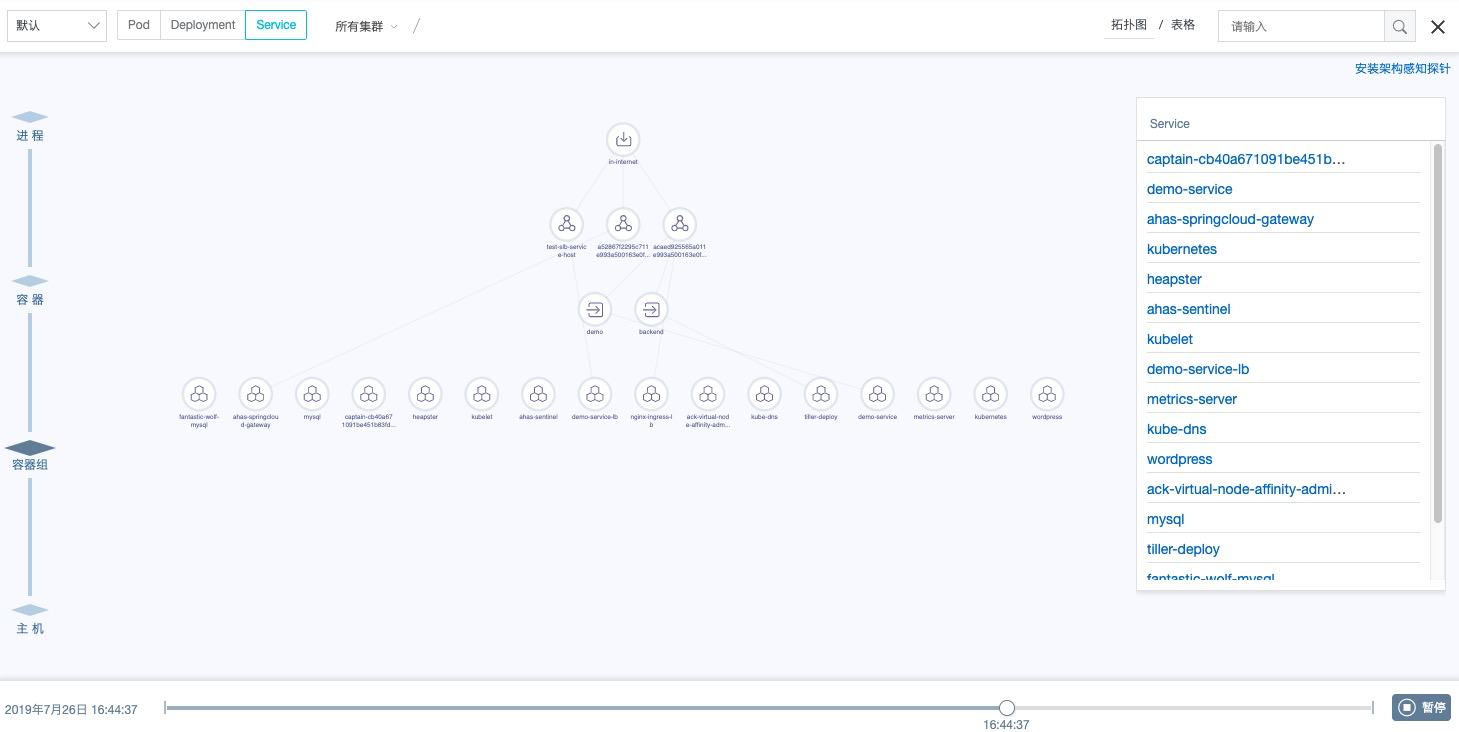

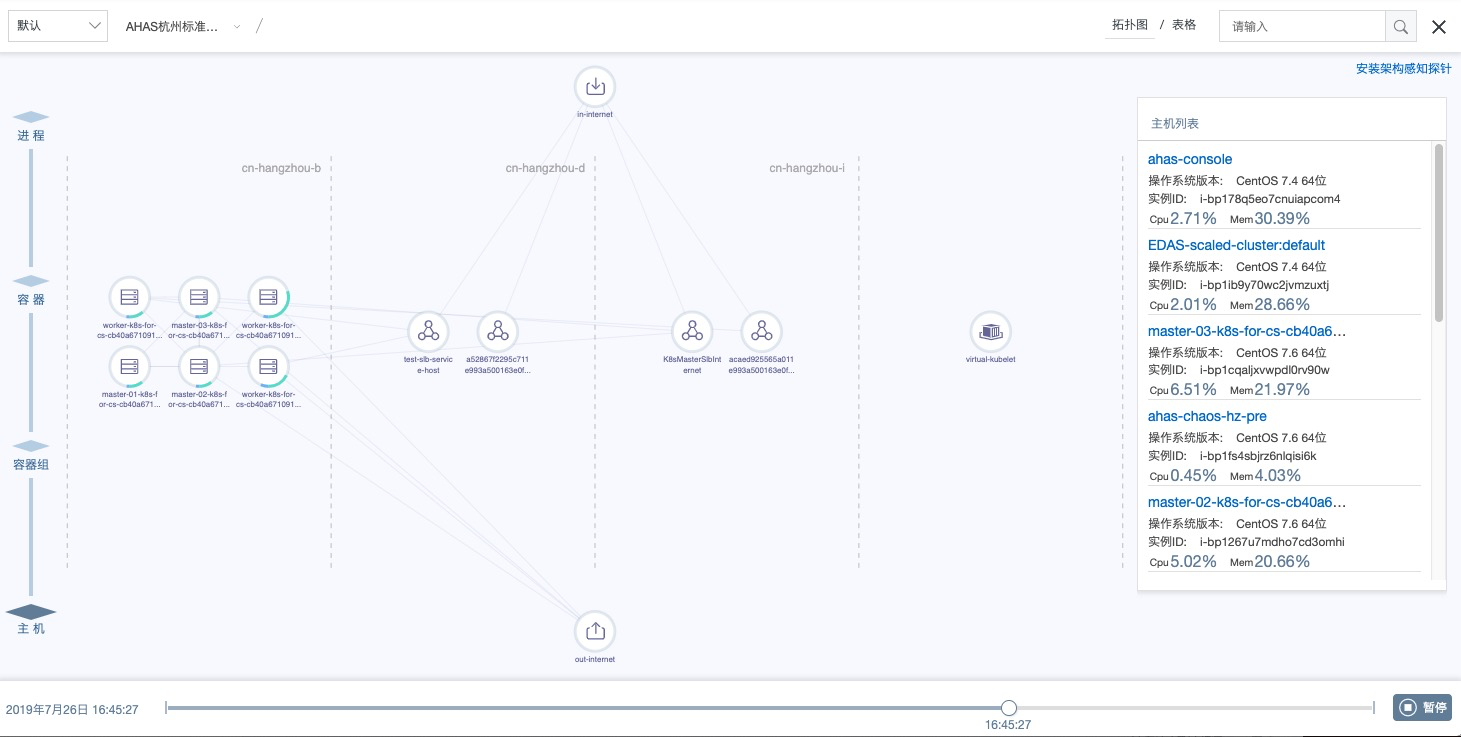

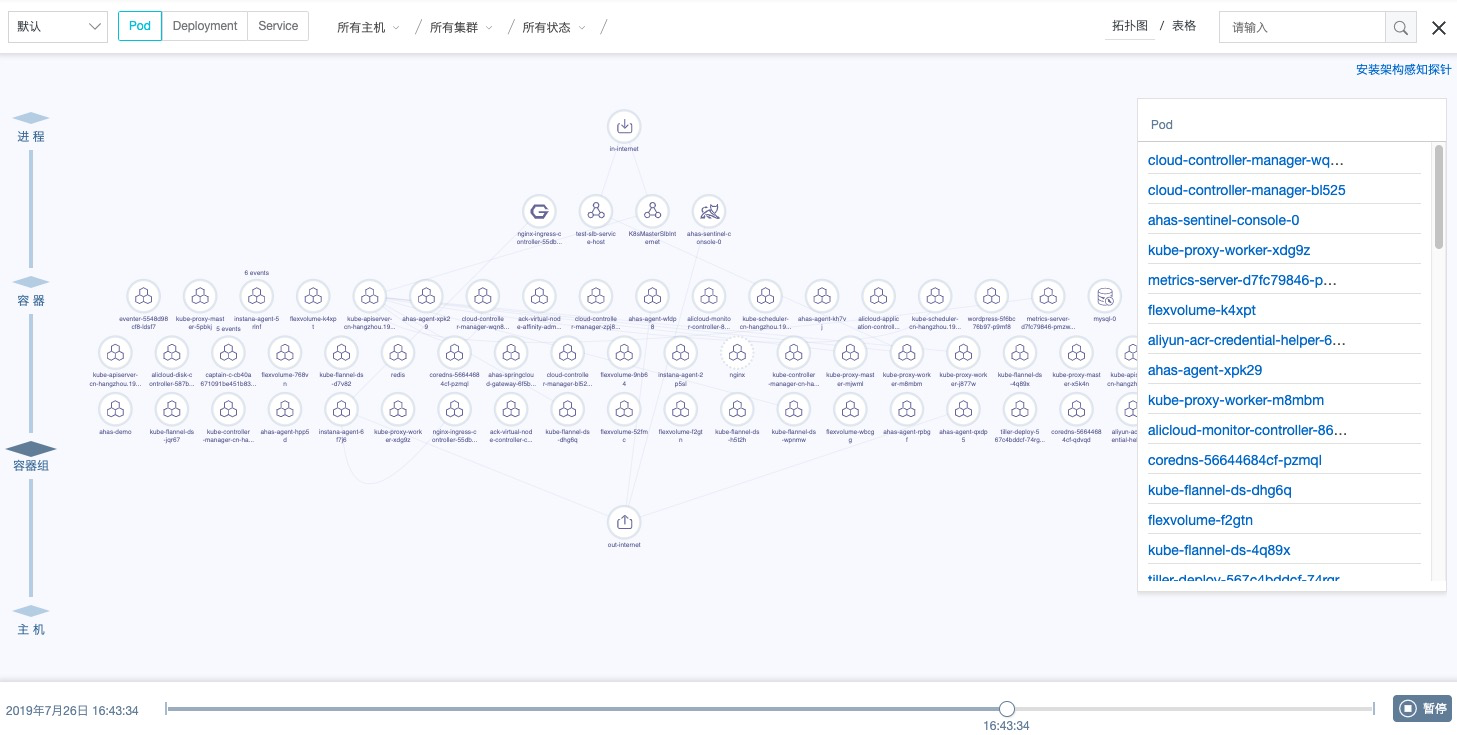

在左侧导航栏，选择运维管理 > 集群拓扑。
在集群拓扑页面，单击开始安装。ACK控制台将会为您自动安装应用监控 eBPF 版组件。
说明
命名空间默认为arms-prom。
如果是专有版集群，请更新AK/SK配置。
1. 在左侧导航栏，选择应用 > Helm。
2. 在arms-cmonitor右侧单击更新，修改accessKey和accessKeySecret为阿里云账号的AccessKey ID和AccessKey Secret。获取方法，请参见获取AccessKey。
  重要
  请确认对应的阿里云账号已包含AliyunARMSFullAccess和AliyunSTSAssumeRoleAccess权限。
3. 单击确定。

新建应用时安装组件

登录容器服务管理控制台，在集群列表页面上的目标集群右侧操作列单击应用管理。
在无状态页面单击使用YAML创建资源。

选择示例模板，并在模板（YAML格式）中将以下labels添加到spec.template.metadata层级下。

labels:
  armseBPFAutoEnable: "on"
  armseBPFCreateAppName: "<your-deployment-name>"    //请将<your-deployment-name>替换为您的应用名称。

创建一个无状态（Deployment）应用并开启ARMS应用监控 eBPF 版的完整YAML示例模板如下：

展开查看完整示例YAML文件。

apiVersion: v1
kind: Namespace
metadata:
  name: arms-demo
---
apiVersion: apps/v1 # for versions before 1.8.0 use apps/v1beta1
kind: Deployment
metadata:
  name: arms-springboot-demo
  namespace: arms-demo
  labels:
    app: arms-springboot-demo
spec:
  replicas: 2
  selector:
    matchLabels:
      app: arms-springboot-demo
  template:
    metadata:
      labels:
        app: arms-springboot-demo
        armseBPFAutoEnable: "on"
        armseBPFCreateAppName: "arms-k8s-demo"
    spec:
      containers:
        - resources:
            limits:
              cpu: 0.5
          image: registry.cn-hangzhou.aliyuncs.com/arms-docker-repo/arms-springboot-demo:v0.1
          imagePullPolicy: Always
          name: arms-springboot-demo
          env:
            - name: SELF_INVOKE_SWITCH
              value: "true"
            - name: COMPONENT_HOST
              value: "arms-demo-component"
            - name: COMPONENT_PORT
              value: "6666"
            - name: MYSQL_SERVICE_HOST
              value: "arms-demo-mysql"
            - name: MYSQL_SERVICE_PORT
              value: "3306"
---
apiVersion: apps/v1 # for versions before 1.8.0 use apps/v1beta1
kind: Deployment
metadata:
  name: arms-springboot-demo-subcomponent
  namespace: arms-demo
  labels:
    app: arms-springboot-demo-subcomponent
spec:
  replicas: 2
  selector:
    matchLabels:
      app: arms-springboot-demo-subcomponent
  template:
    metadata:
      labels:
        app: arms-springboot-demo-subcomponent
        armseBPFAutoEnable: "on"
        armseBPFCreateAppName: "arms-k8s-demo-subcomponent"
    spec:
      containers:
        - resources:
            limits:
              cpu: 0.5
          image: registry.cn-hangzhou.aliyuncs.com/arms-docker-repo/arms-springboot-demo:v0.1
          imagePullPolicy: Always
          name: arms-springboot-demo-subcomponent
          env:
            - name: SELF_INVOKE_SWITCH
              value: "false"
            - name: MYSQL_SERVICE_HOST
              value: "arms-demo-mysql"
            - name: MYSQL_SERVICE_PORT
              value: "3306"
---
apiVersion: v1
kind: Service
metadata:
  labels:
    name: arms-demo-component
  name: arms-demo-component
  namespace: arms-demo
spec:
  ports:
    # the port that this service should serve on
    - name: arms-demo-component-svc
      port: 6666
      targetPort: 8888
  # label keys and values that must match in order to receive traffic for this service
  selector:
    app: arms-springboot-demo-subcomponent
---
apiVersion: apps/v1 # for versions before 1.8.0 use apps/v1beta1
kind: Deployment
metadata:
  name: arms-demo-mysql
  namespace: arms-demo
  labels:
    app: mysql
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mysql
  template:
    metadata:
      labels:
        app: mysql
    spec:
      containers:
        - resources:
            limits:
              cpu: 0.5
          image: registry.cn-hangzhou.aliyuncs.com/arms-docker-repo/arms-demo-mysql:v0.1
          name: mysql
          ports:
            - containerPort: 3306
              name: mysql
---
apiVersion: v1
kind: Service
metadata:
  labels:
    name: mysql
  name: arms-demo-mysql
  namespace: arms-demo
spec:
  ports:
    # the port that this service should serve on
    - name: arms-mysql-svc
      port: 3306
      targetPort: 3306
  # label keys and values that must match in order to receive traffic for this service
  selector:
    app: mysql
--

登录ARMS控制台。
在左侧导航栏单击接入中心，然后在服务端应用区域单击应用监控 eBPF 版卡片。
按照界面指引完成应用监控eBPF版接入。
您可以在接入管理页面查看所有已接入ARMS的应用和组件。
在接入管理页面单击集群名称，可以查看该集群的基本信息、已接入组件、采集指标，并完成指标探索、探针设置等操作。
