工艺路径是指企业生产某一种物料类型的产品或者半成品时候的加工路线。数字工厂的工艺设计提供管理本企业工艺路径信息。

进入路径

  1. 在左侧导航栏单击设置。
  2. 选择数据管理 > 工艺路径。

工艺路径管理

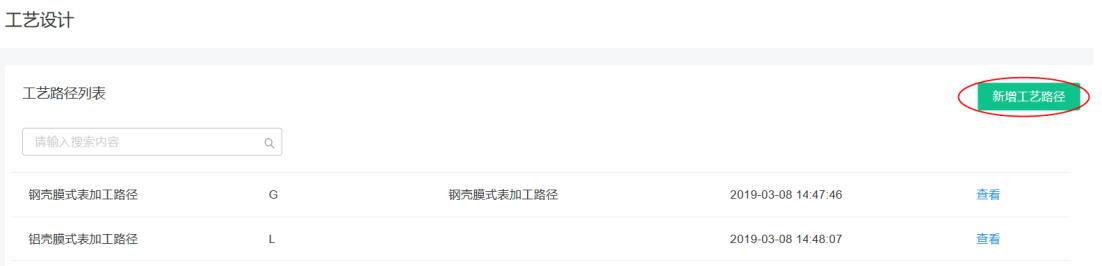

进入工艺设计模块，将列出已有的工艺路径，单击新增工艺路径。

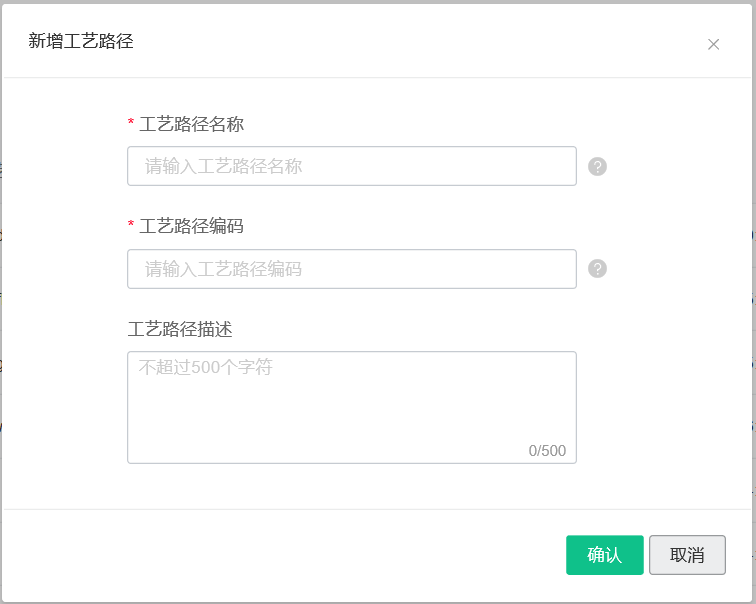

在弹出的新增工艺路径页面，输入工艺路径名称、编码和描述。

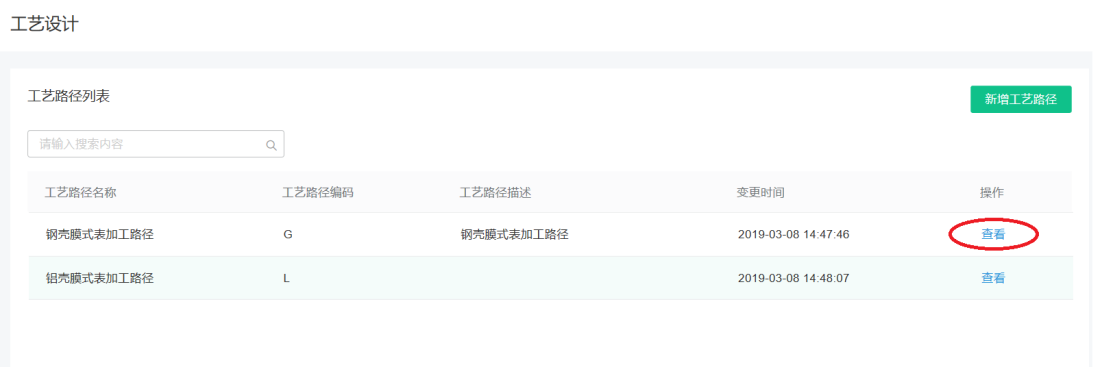

创建工艺路径成功后，可单击查看操作查看工艺路径详情。

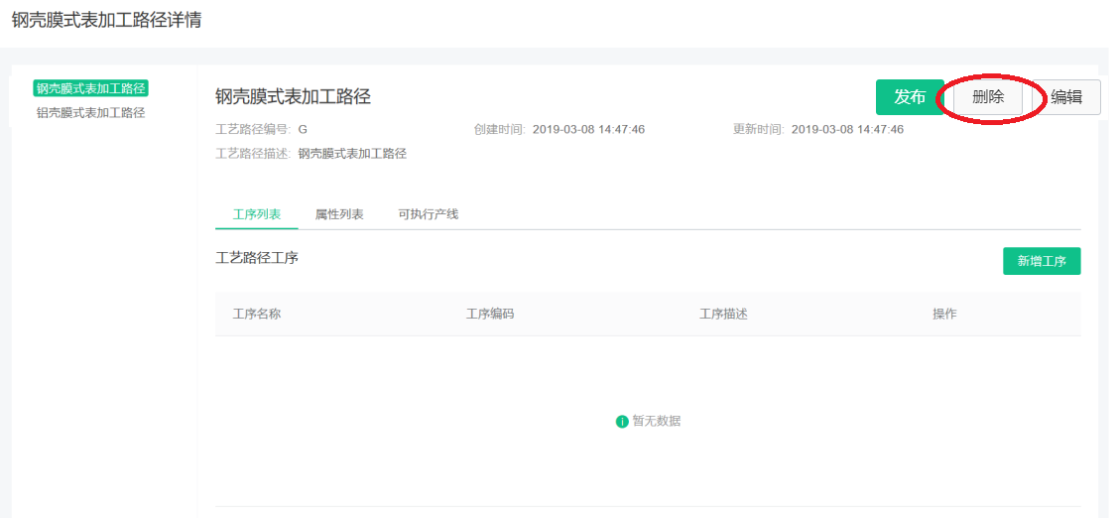

在工艺路径详情页面可查看工艺路径编号、创建时间、最后修改时间和描述信息，可以编辑工艺路径的基本信息，不再使用的工艺路径也可以单击删除。

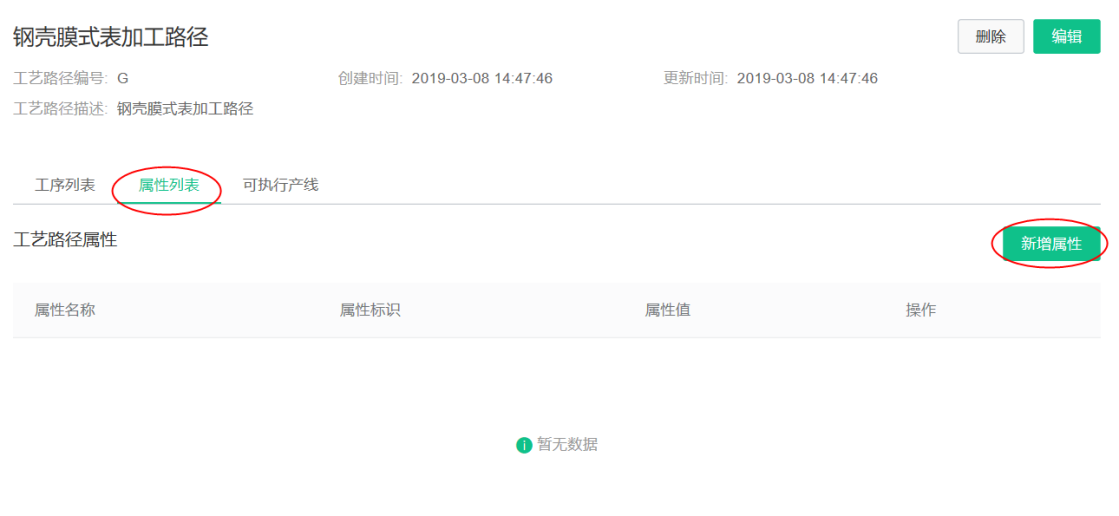

需要给工艺路径创建特殊的属性，单击属性列表页签，在属性列表中单击新建属性。

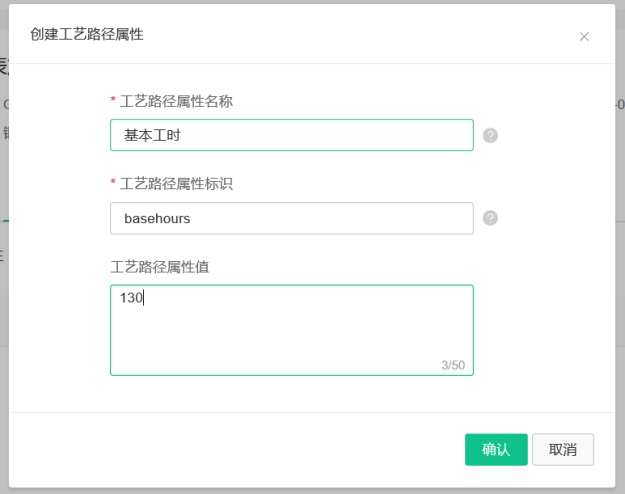

在弹出的页面中输入工艺路径属性名称、属性标识和属性值，确认后将记录新的工艺路径属性。

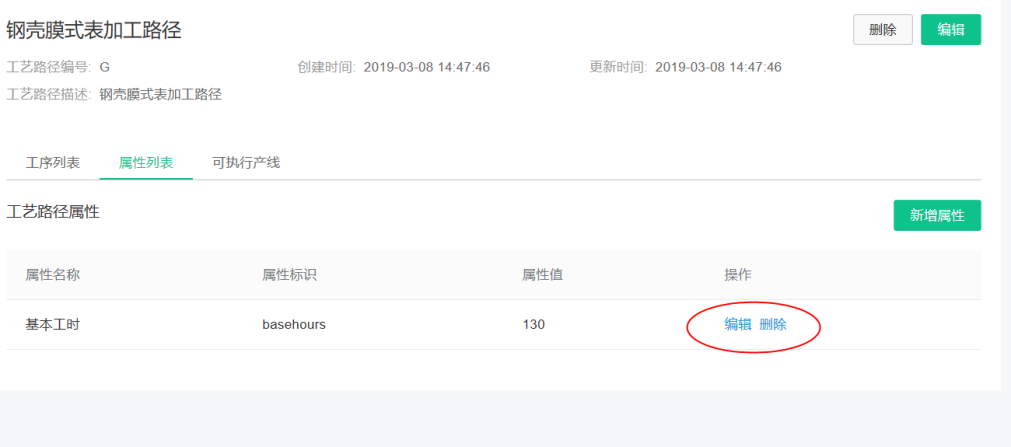

新增的工艺路径属性将出现在工艺路径属性列表中，对已有的工艺路径属性可以编辑和删除。

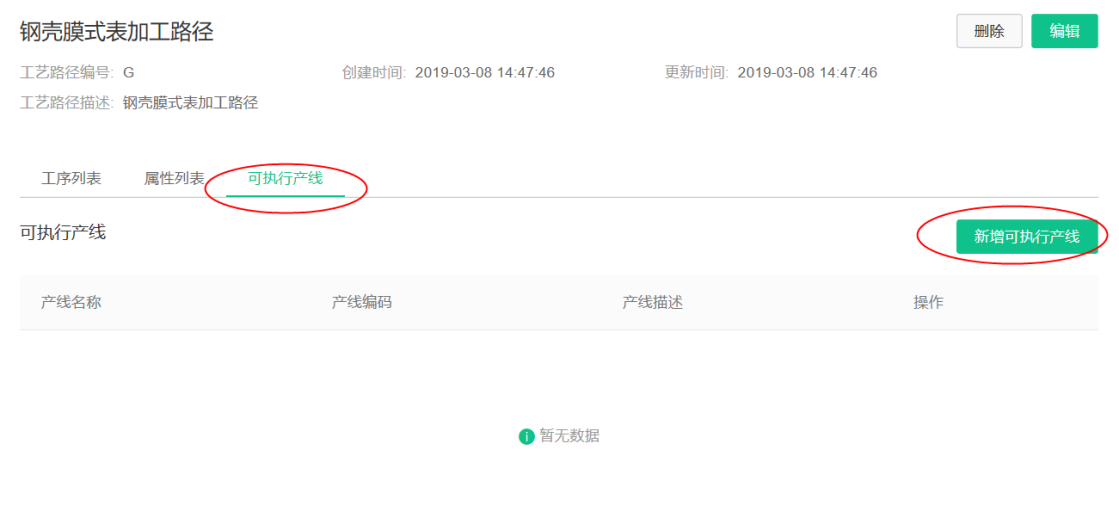

可以设定在该条工艺路径可以在哪些工厂的产线上执行，选择“可执行产线”后单击“新增可执行产线”。

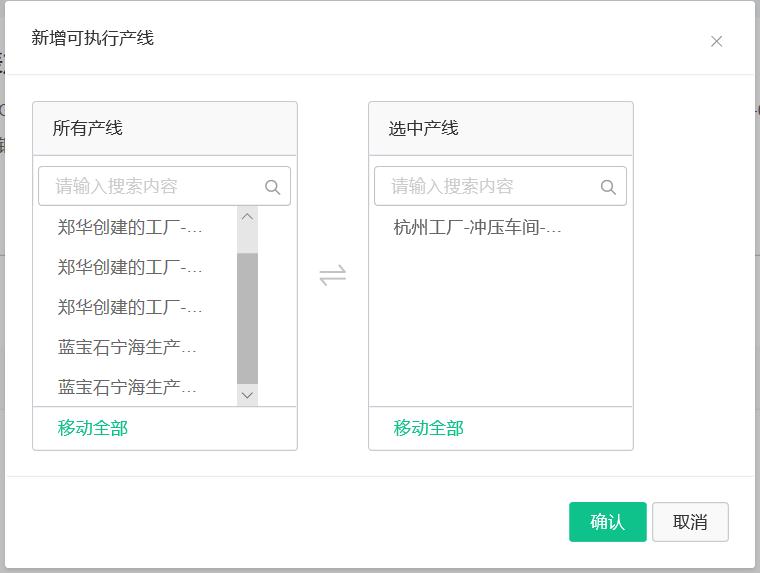

在弹出的产线列表中选择一条或者多条产线可以执行该工艺路径。

如果产线不再适合执行该条工艺路径，可从可执行产线列表中单击“移除”操作。

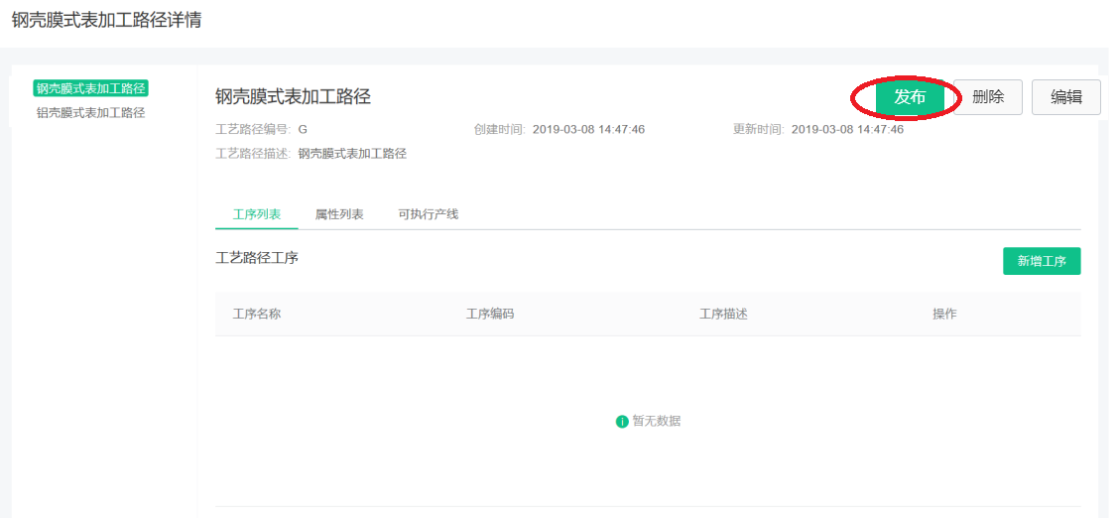

工艺路径的信息确认完以后，可以单击发布工艺路径，发布工艺路径以后，其他功能和应用将使用该工艺路径，将不能再删除工艺路径。

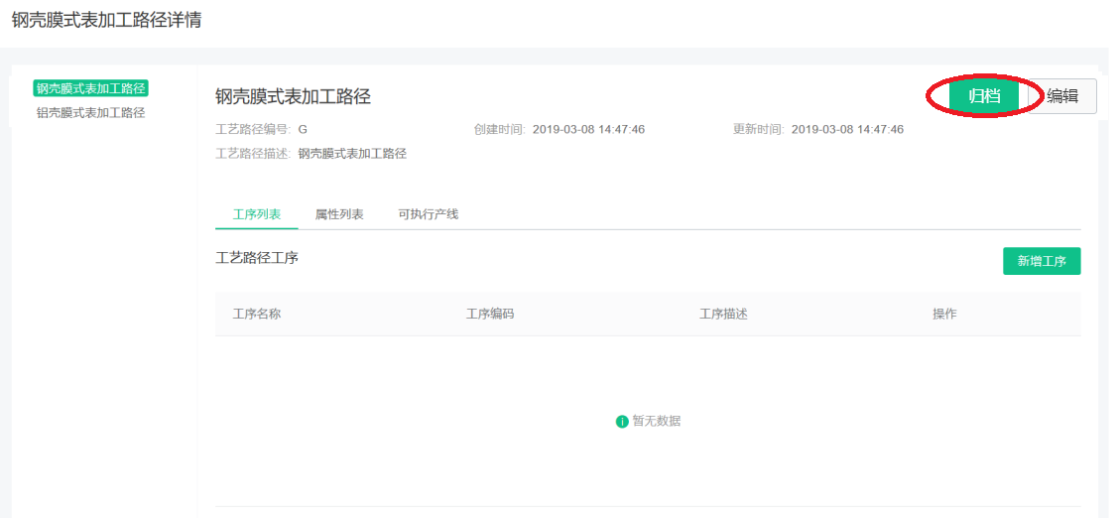

工艺路径发布以后，如果工艺路径使用，可单击归档操作。如果工艺路径有工序，工艺路径归档，下级所有的工序也同时进行归档操作。

工序管理

操作项 操作描述
新增工序
  1. 在工艺路径详情页面单击新增工序增加新的工序。
  2. 在新增工序弹窗，填写工序名称、工序编码和工序描述。
  3. 单击确认提交。

新增工序成功后，将在工艺路径的工序列表中列出也会在左边的工艺路径导航中加入新工艺。
查看工序 单击操作列查看，可作查看工序的详情。
关联标准工序
  1. 在工艺路径详情页面单击关联标准工序。
  2. 关联标准工序弹窗左侧所有工序中，依次单击待关联工序，待关联工序将在右侧选中工序中显示。
  3. 单击确认，提交选中工序。
新增属性
  1. 在工艺路径详情页面单击操作列查看，进入工序详情页面。
  2. 单击属性列表页签。
  3. 单击新增属性。
  4. 在创建工序属性弹窗，输入工序属性名称、工序属性标识和工序属性值。
  5. 单击确认提交。
新增可执行加工中心 设置工序在指定在产线的哪些加工中心执行。
  1. 在工序详情页面单击可执行加工中心页签。
  2. 单击新增可执行加工中心。
  3. 在新增可执行加工中心弹窗左侧所有加工中心中，单击待添加加工中心，被选中的加工中心将显示在右侧选中加工中心中。
  4. 单击确认提交。

工序与可执行的加工中心关联以后，选中的加工中心就可以执行该工序，如果需要移除可执行关系，可单击可执行加工中心后的移除操作。

发布工序 工序的信息确认完以后，可以单击发布工序。
说明
  • 发布工序以后，其他功能和应用将使用该工序，将不能再删除工序。
  • 如果发布工序的时候，所属工艺路径还没有发布，会提示自动发布工艺路径。
归档工序

工序发布以后，如果工序不再使用，可单击归档操作。如果工序下面有工序步骤，工序归档，工序下的工艺步骤也同时进行归档操作。

工艺步骤管理

在工序的工序步骤列表中，单击新增步骤可新增该工序需要执行的工艺步骤。

在新增步骤弹窗中输入步骤名称、步骤编码和步骤描述。

在步骤详情中如果要增加步骤属性，请单击操作列的属性配置。

在弹出的窗口单击新增属性，然后在创建步骤属性弹窗中输入步骤属性名称、步骤属性标识和步骤属性值。

工艺步骤的信息确认完以后，可以单击发布工艺步骤。发布工艺步骤以后，其他功能和应用将使用该工艺步骤，将不能再删除工艺步骤。如果发布工艺步骤的时候，所属工序还没有发布，会提示自动发布工艺步骤。

工艺步骤发布以后，如果工艺步骤不再使用，可单击归档操作。
