OEE

应用开通

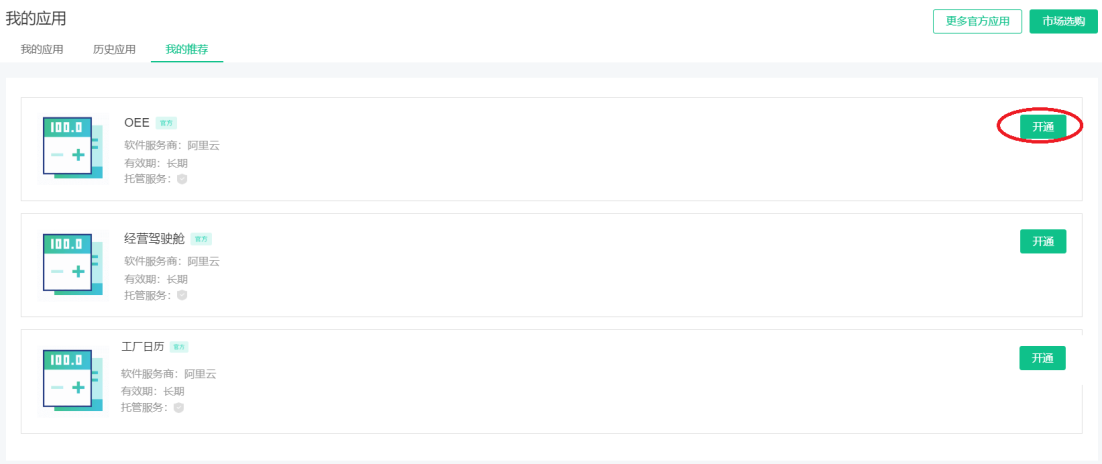

OEE是数字工厂提供的官方应用，在应用管理中选择我的推荐，然后单击OEE中的开通按钮。

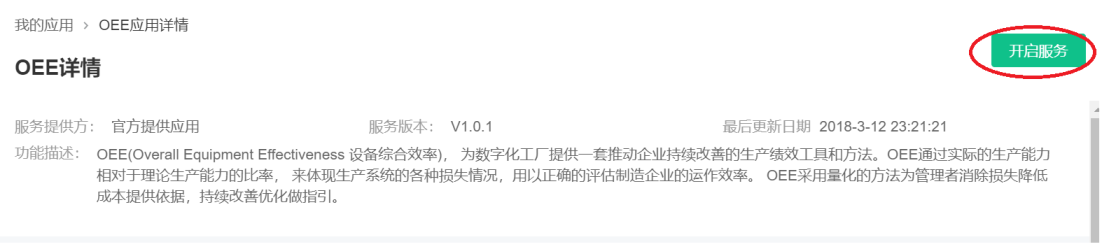

在OEE中的详情页面，单击开启服务。

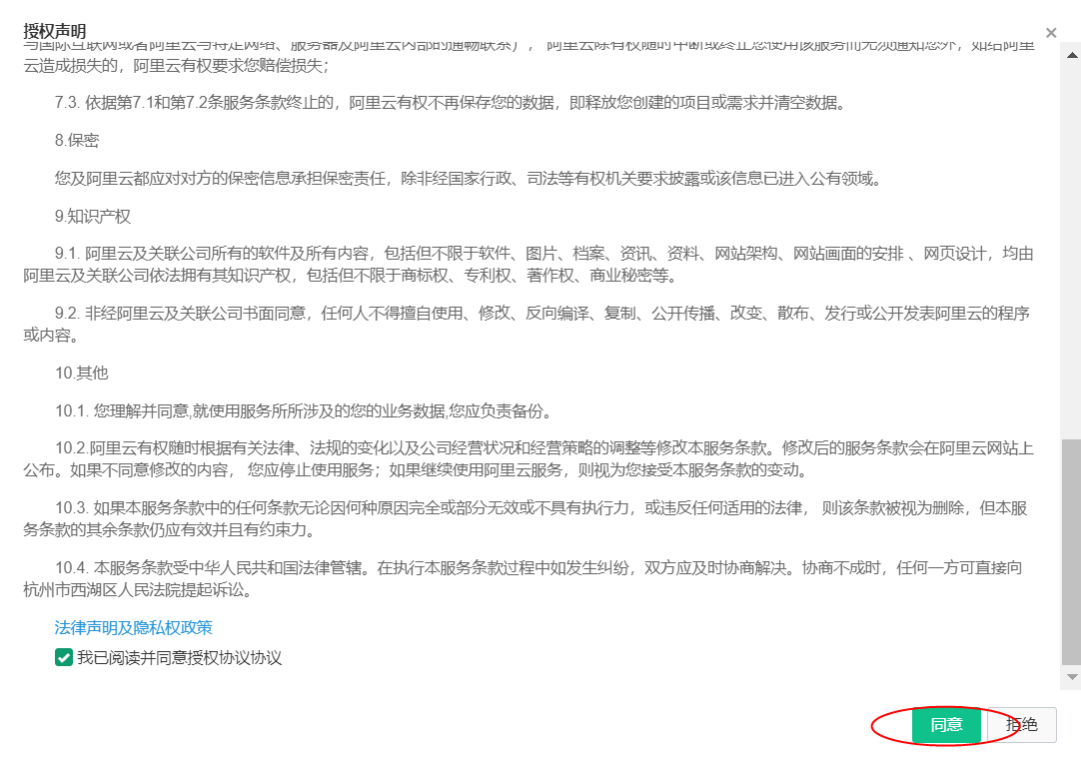

阅读授权声明后，选中我已阅读并同意授权协议后，单击同意。

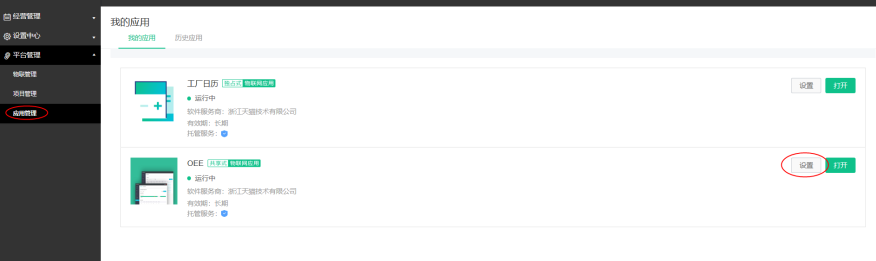

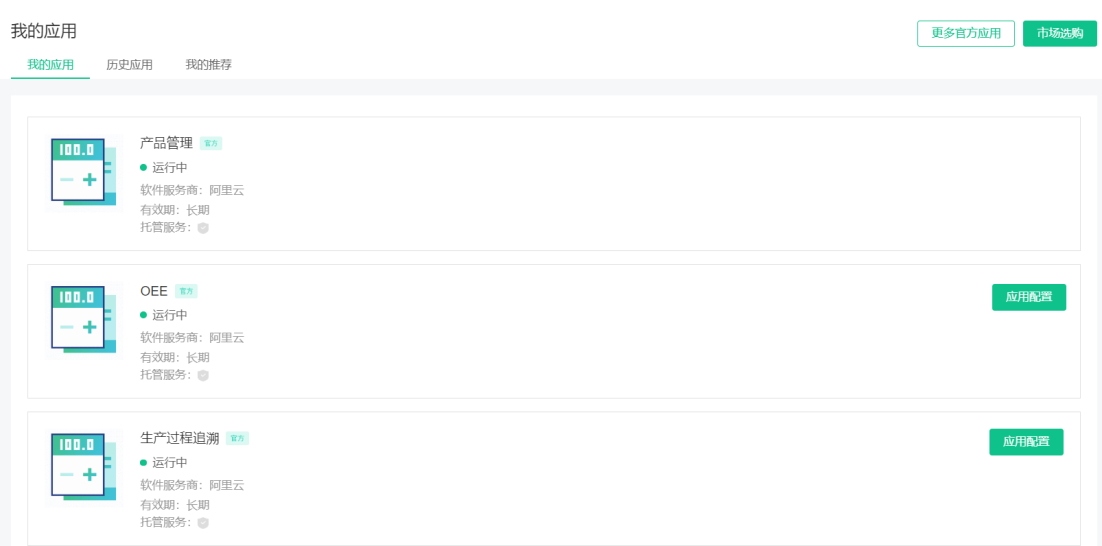

同意授权以后，将开通应用，在我的应用中可以看到应用的最新状态。

OEE应用配置

在计算OEE之前需要进行相关的应用配置工作，完成以下两个部分的配置以后，才能在设备综合效率计算服务中启动相关的计算服务。

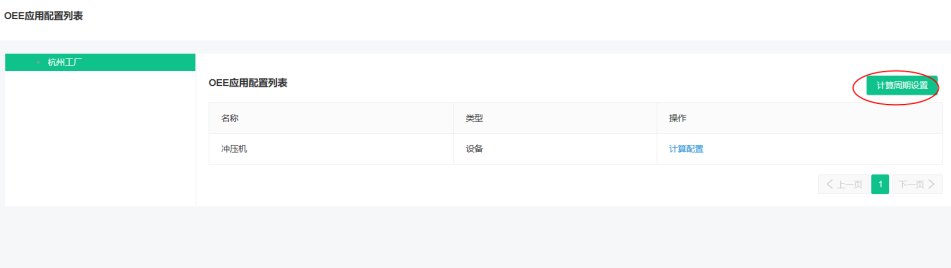

进入应用配置页面，单击计算周期设置。OEE默认五分钟计算一次，用户可以根据需要了解OEE最新数据的频率来设置计算周期，计算周期设置越短，对云资源的占用越高，建议设置不要过于频繁。

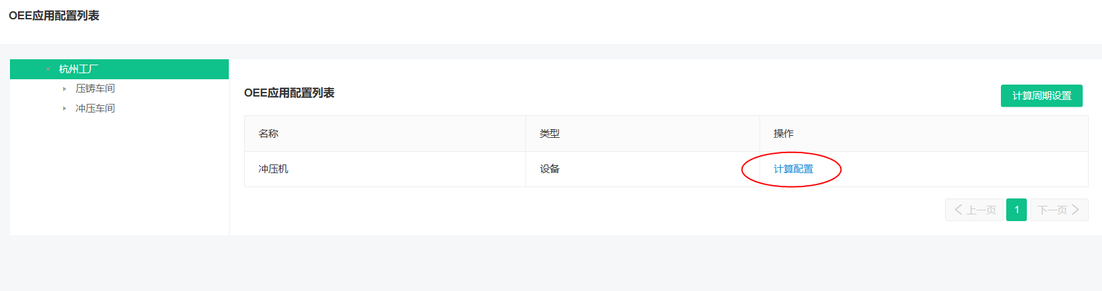

要对指定设备计算OEE，首先在左边的工厂模型导航中选择模型，右边将列出模型下的所有生产设备，单击要配置的生产设备的计算配置操作。

在计算配置页面设置按照以下步骤对设备的OEE计算方式进行配置。

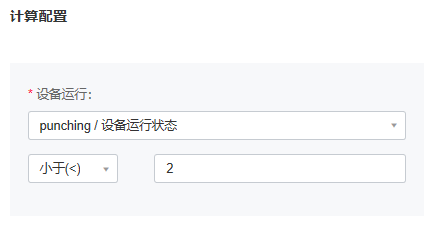

首先选择设备管理运行状态对应的物联网设备和属性，然后填写属性表达式和值。比如说设备物模型中有一个设备状态属性是枚举类型：

• 0：初始状态（开机预热）
• 1：运行
• 2：停止
• 3：故障

那么选择该属性，然后选择表达式为小于（<），值填写为2。如果设备的状态为0（开机）或者1（运行）都表示该设备已经启动，开始计算操作时间。

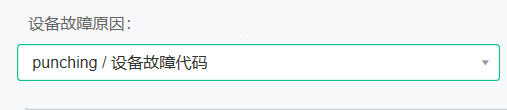

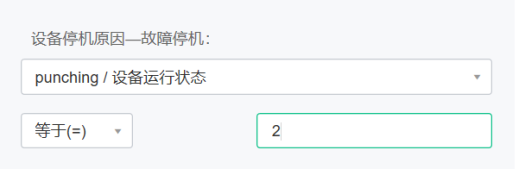

如果设备物模型能够准确识别设备停机是有用设备故障造成，可设置设备故障原因，首先选择物联设备属性，然后填写属性表达式和值。

如果设备物模型能够采集到设备故障的编码或者描述，可以选择设备故障原因对应的物联网设备属性。

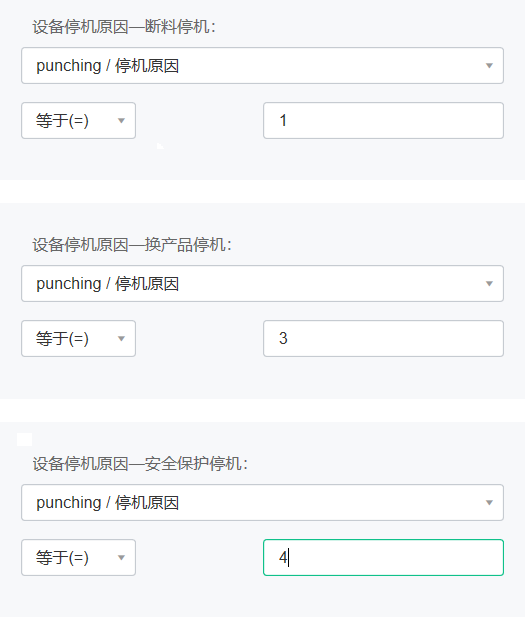

如果设备物模型能够识别出什么原因停机，可设置设备的其他原因，首先选择物联设备属性，然后填写属性表达式和值。比如说设备物模型中有一个设备停机原因标识，用不同的数字表示不同的因素，如下示例：

• 0：正常运行
• 1：缺料
• 2：无生产任务
• 3：换品种
• 4：安全保护

那么选择该属性，然后选择对应的表达式和值。

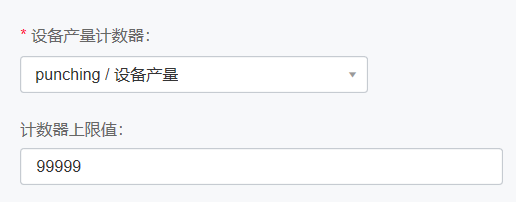

通过物联网设备的计数器属性可以统计设备的总产量和次品，首先选择物联网设备的产量计数器属性，然后输入产量计数器的上限值，计数器达到上限值后会归零重新计算。比如计数器上限为99999，统计到产量为99999以后，再生产一次计数器将变成1，重新开始计算。

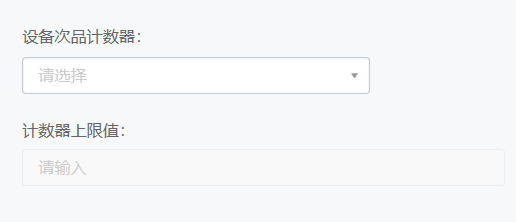

如果物联网设备的有次品的计数器属性，可以选择物联网设备的次品计数器属性，然后输入次品计数器的上限值，计数器达到上限值后会归零重新计算。比如计数器上限为99999，统计到次品为99999以后，再生产一次次品计数器将变成1，重新开始计算。

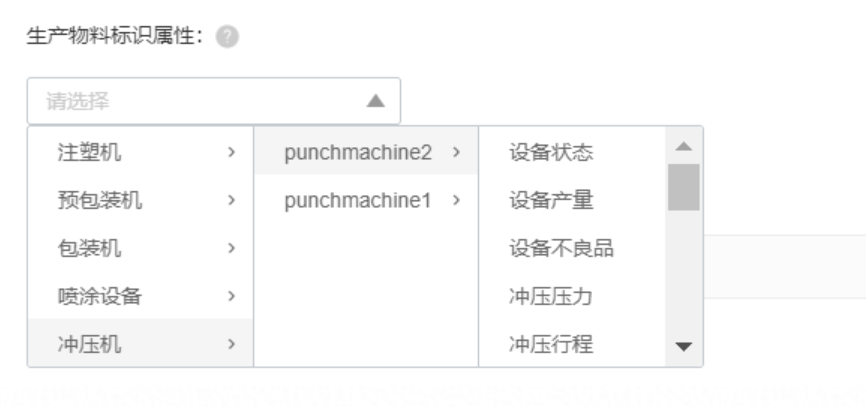

通过设置物联网设备的属性，根据物联网设备上报的物料唯一编码，可以获得当前设备正在生产什么物料，这个物料可以作为OEE对比分析的特征值，也可以作为计算理想生产周期的依据（如果理想生产周期能按照物料类型或者物料细分）。

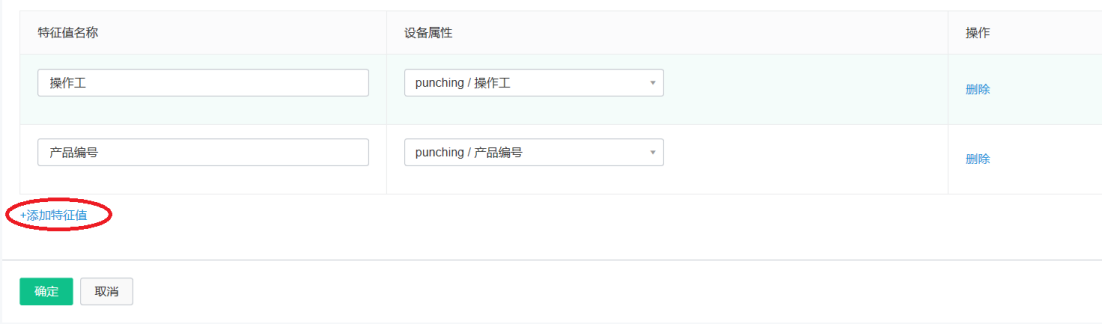

如果需要通过不同的维度来计算对比OEE并且物联网设备属性值能有对应的维度，比如对比不同操作工或者生产不同产品的OEE，可以单击添加特征值，然后输入特征值名称和对应的物联网设备属性。

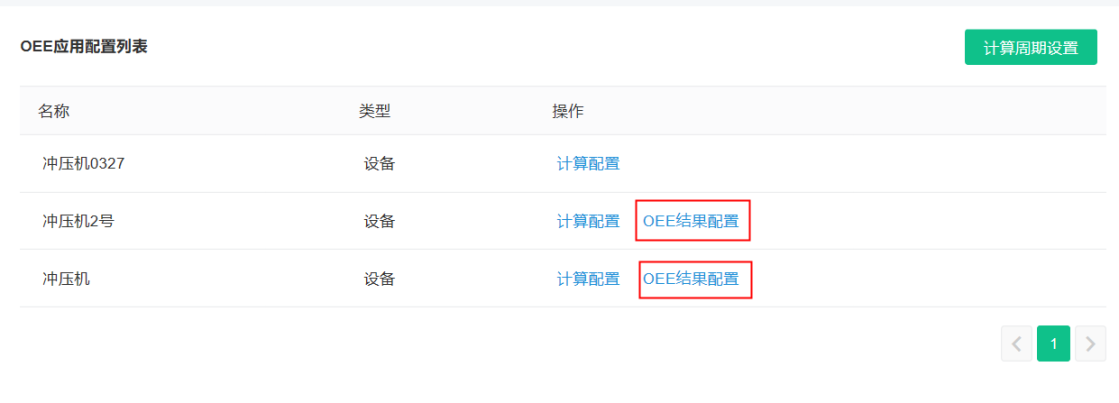

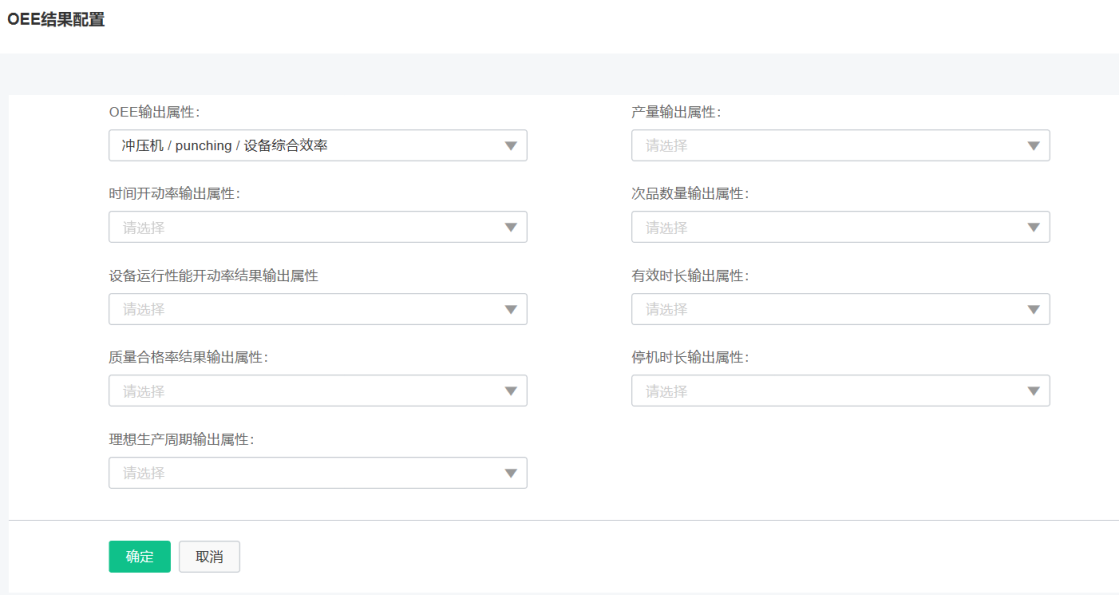

对于已经设置好计算配置的设备，可以单击OEE结果配置，通过OEE结果配置，可以把最终计算的结果，写回到物联网设备的属性中，提供给现场的操作屏幕或者其他应用使用。

• OEE输出属性：首先选择对应的物联网设备，然后选择合适的输出属性，选择好以后，启动计算服务，将实时计算的OEE百分比结果写回到该属性中。
• 时间开动率输出属性：将实时计算的时间开动率百分比结果写回到该属性。
• 性能开动率输出属性：将实时计算的性能开动率百分比结果写回到该属性。
• 质量合格率输出属性：将实时计算的质量合格率百分比结果写回到该属性。
• 理想生产周期输出属性：将设备设定的理想生产周期写回到该属性。
• 产量输出属性：将实时计算的当班最新产量统计写回到该属性。
• 次品输出属性：将实时计算的当班最新次品总量统计写回到该属性。
• 有效时长输出属性：将实时计算的设备当班有效时长写回到该属性。
• 停机时长输出属性：将实时计算的设备当班停机时长写回到该属性。

理想生产周期设定

为了计算OEE中的性能开动率，需要设置设备的理想生产周期，理想生产周期为设备在理想情况下生产某单位产品需要多长时间（秒/每单位），数字化工厂运营中心支持按照设备型号设置理想生产周期。

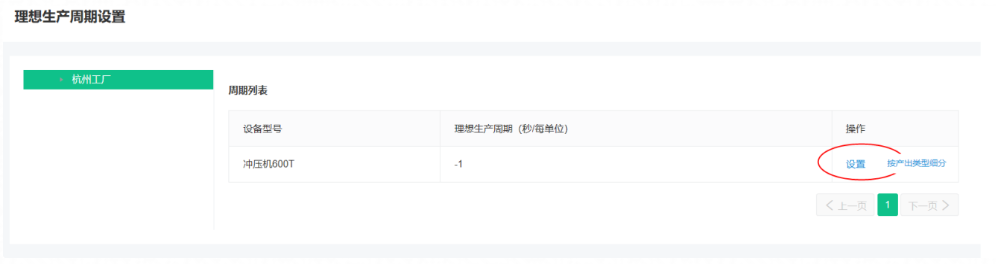

在左侧的工厂模型导航中选择模型，将在右边的周期列表中列出所有的生产设备的设备型号。选择要设定理想生产周期的设备型号，单击设置操作。

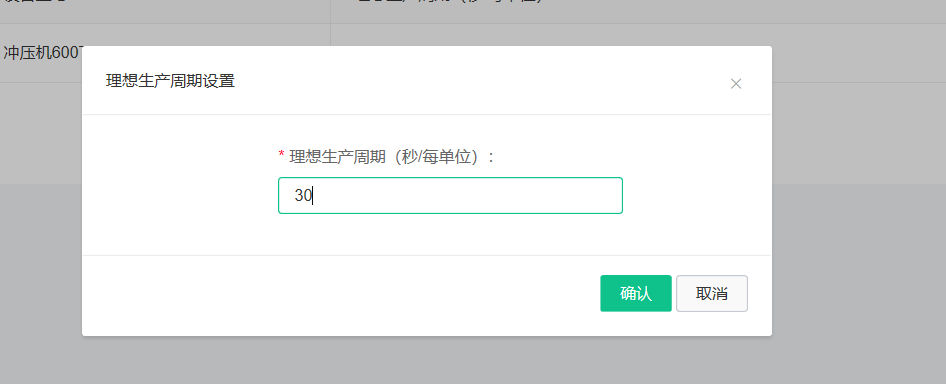

在弹出的页面中输入理想生产周期。例如型号为600吨的冲压机，每冲压一个外壳，理想情况下只需要30秒完成。

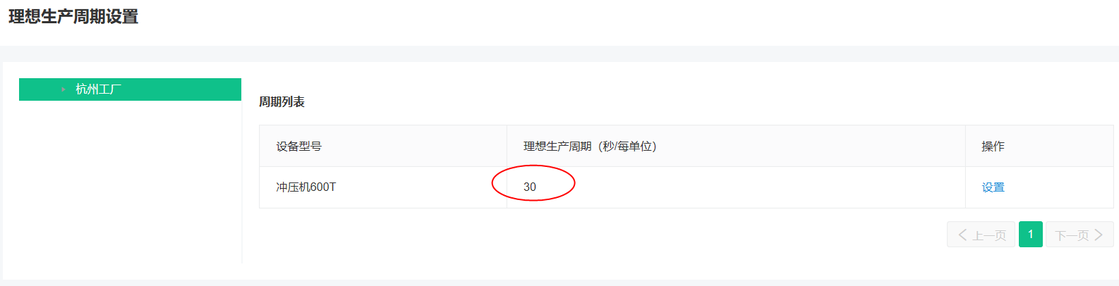

确认后将保存设定的理想生产周期，并在周期列表中显示。

如果理想生产周期能精确到生产不同类型的产品周期不同，可以单击后面的按产出类型细分。

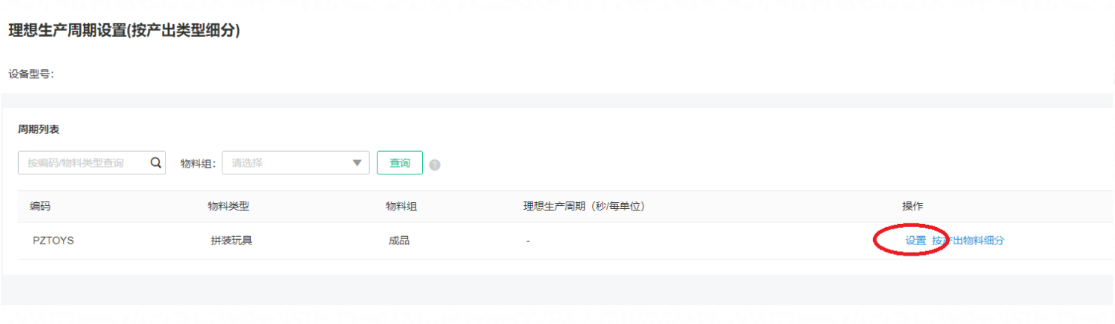

比如说冲压机在冲压PZTOYS这类型的产品时，单独设置理想生产周期为45秒/每单位。如果冲压机设备正在生产PZTOYS，将按照45秒/每单位计算OEE，生产其他类型的产品还是按照30秒/每单位计算。

如果理想生产周期还需要进一步精确到具体的产品，可以单击后面的按产出物料细分进行设置。

设备综合效率计算服务

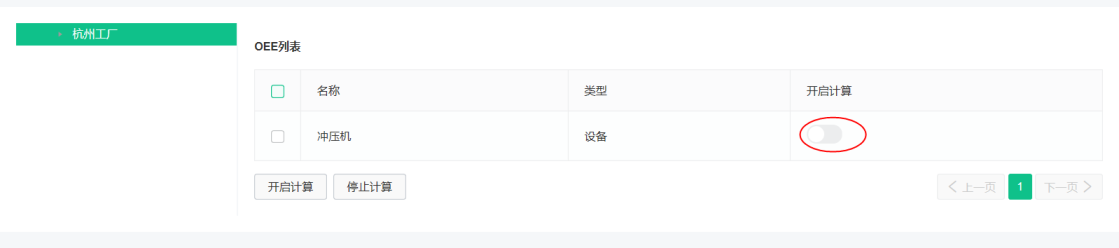

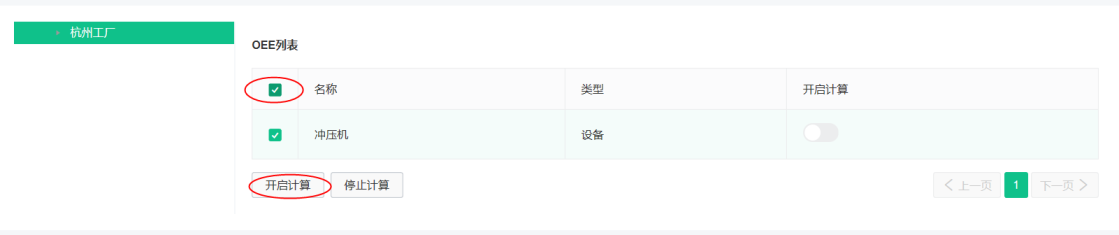

在完成设备的OEE应用配置和理想生产周期设定以后，就可以开启OEE计算服务。可以选择多个设备同时开始计算。

也可以单独单击某一台设备的开启计算操作。

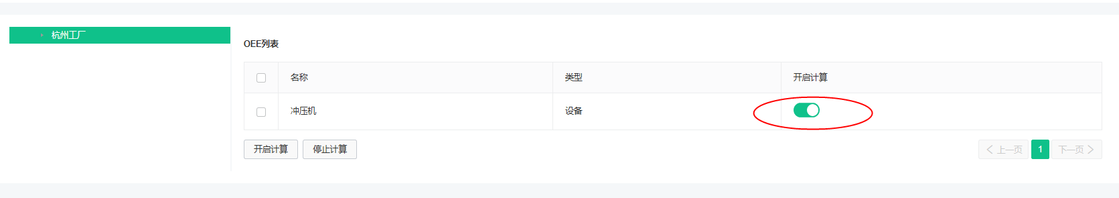

开启以后OEE计算服务将显示已经开启，再次单击将关闭。

设备综合效率分析

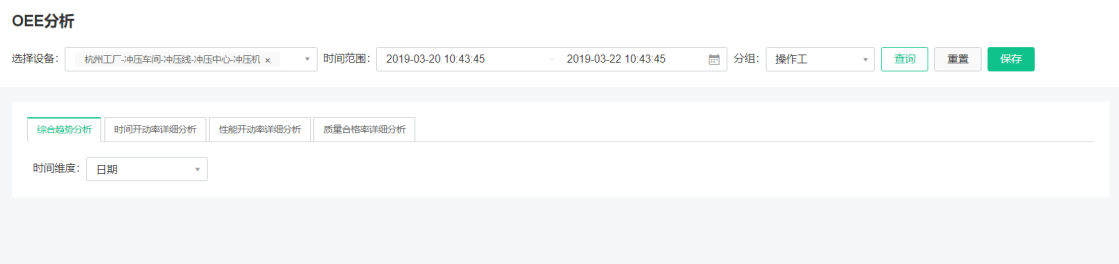

计算服务开始后，将根据计算配置来定时计算设备的综合效率，并提供多维度的分析方法。首先在经营管理中选择设备综合效率分析，进入分析页面，首先选择要分析的一台或者多台设备和时间范围，以及按照哪个特征值进行分组分析，最后选择时间维度。

• 特征值分组：可以按照不同的特征值去做对比分析。
  • 同一个时间段内，比较同一台设备不同的操作工的综合效率。
  • 同一个时间段内，生产不同的产品质量合格率的对比分析。
• 时间维度：可以在选定时间范围内不同的时间维度进行分析。选择时间范围为2018年01月01日到2019年01月01日，时间维度为月份，可以看到这一年内按照月份统计每个月的OEE结果，对比分析不同月份的综合效率分析波动，或者是一周内每天的质量合格率的波动情况。

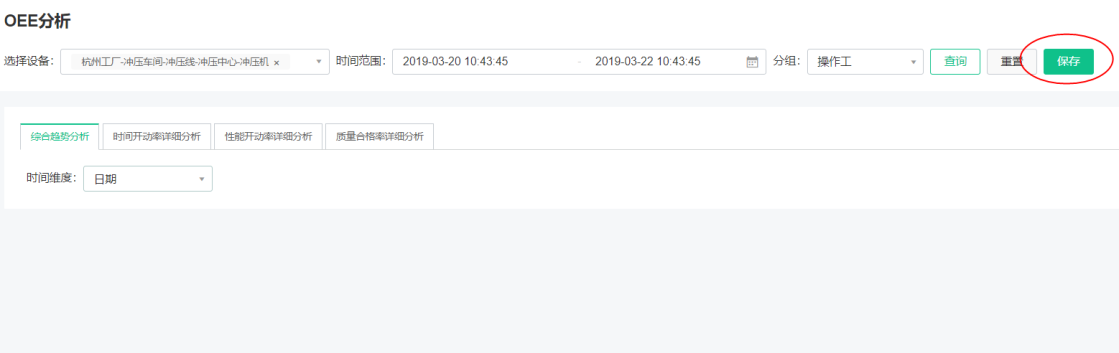

对于经常进行分析的条件，可以单击保存，对于保存的分析方法，下次进入设备综合效率分析会自动默认按照之前保存的条件，进行分析。

综合趋势分析

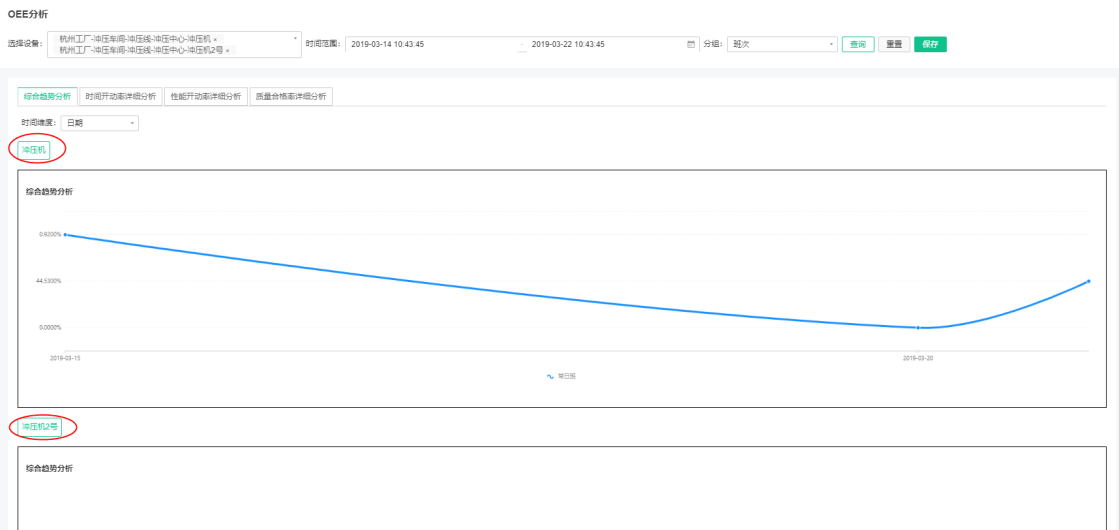

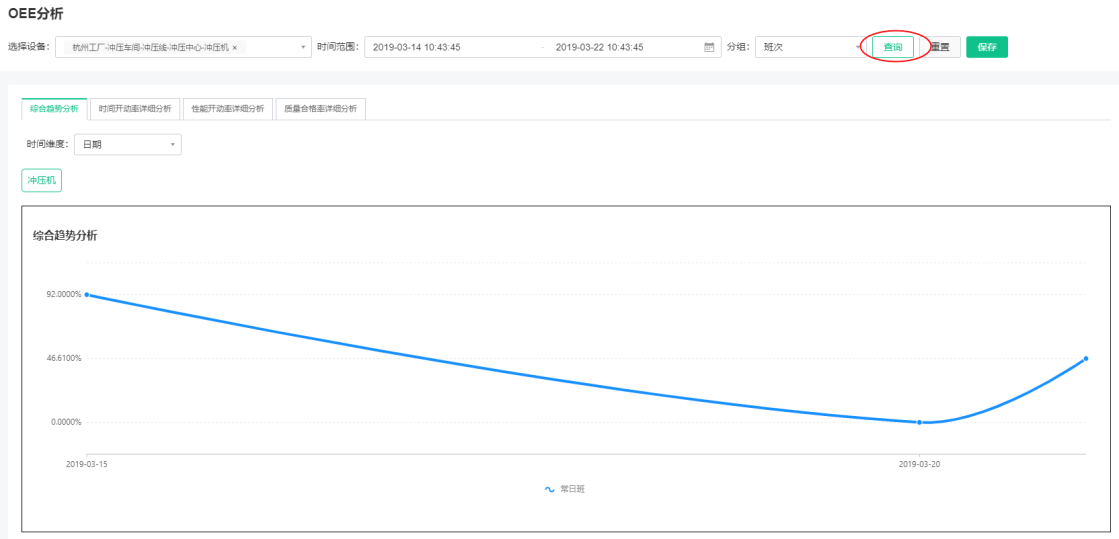

首先选择好分析条件以后，单击查询，综合趋势分析将计算OEE的变化趋势。下图示例为冲压机按照班次分析2019年03月14日到03月22日每天各个班次的结果，由于冲压机每天生产一个常日班（工厂日历安排的班次），03月15日OEE为92%，03月20日降到了0%，03月21日回升到42%。

如果选择多台设备进行分析，在趋势图上会注明是哪台设备的分析结果。

时间开动率详细分析

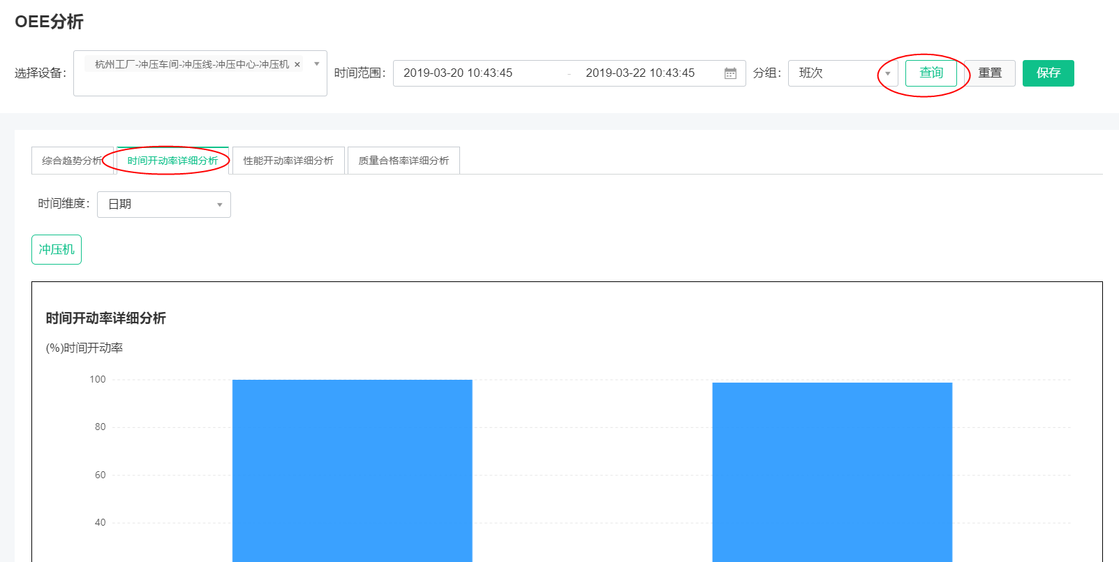

可以对OEE中的时间开动率进一步进行详细分析，切换到时间开动率详细分析页签，然后单击查询。

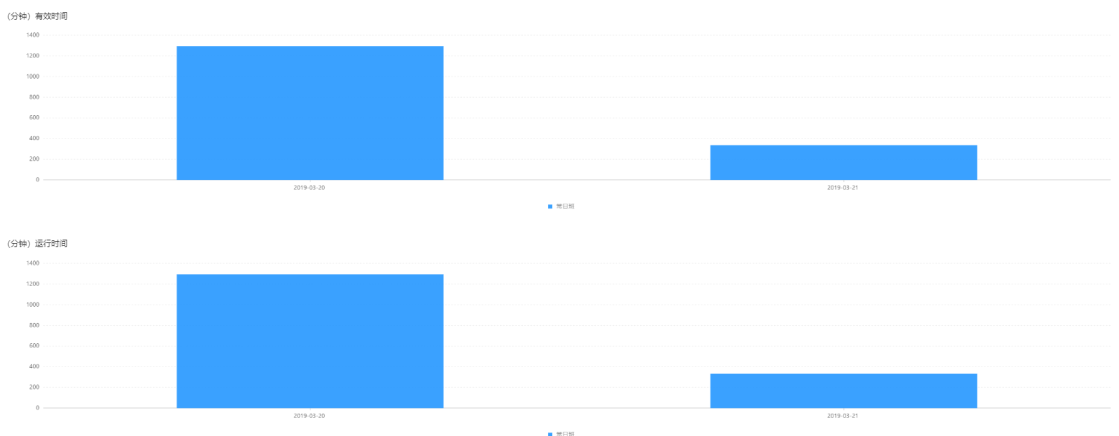

除了时间开动率的指标以外，还会展示有效时间和设备运行时间的分析结果。

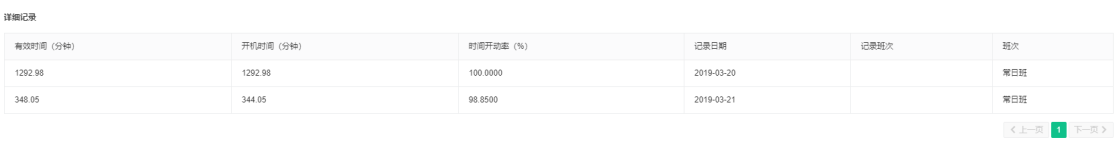

在最后的详细记录中，列出详细的记录包括每个时间段和分组的有效时间、开机时间和时间开动率。

性能开动率详细分析

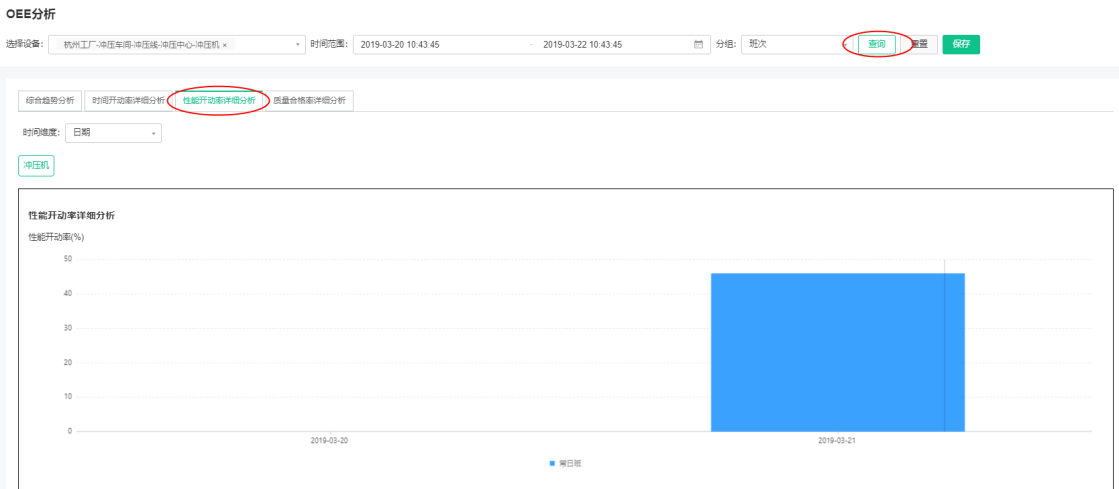

可以对OEE中的性能开动率进一步进行详细分析，单击性能开动率详细分析页签，然后单击查询。

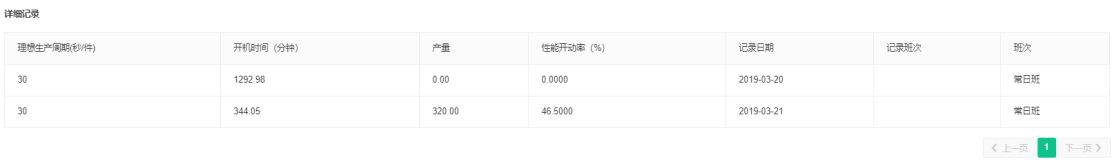

在最后的详细记录中，列出详细的记录包括每个时间段和分组的理想生产周期、开机时间、产量和性能开动率。

质量合格率详细分析

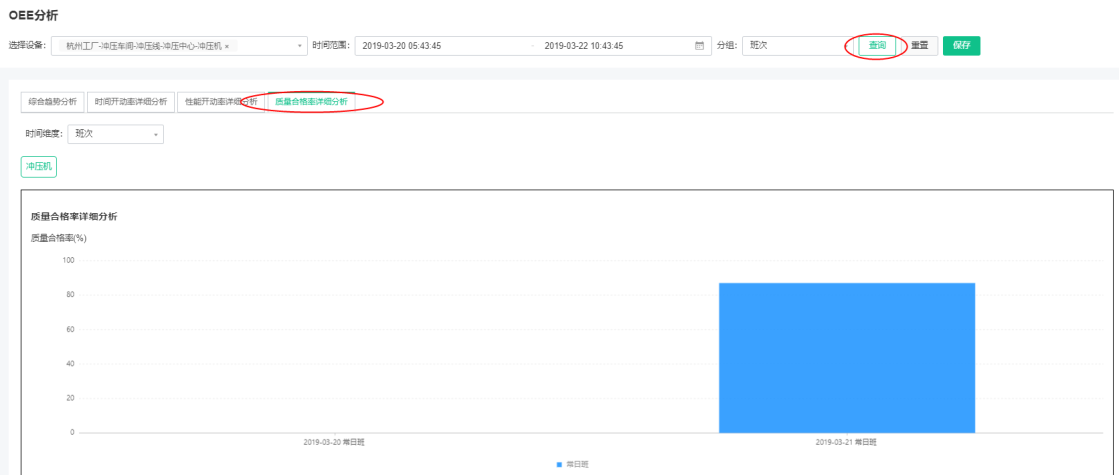

可以对OEE中的质量合格率进一步进行详细分析，单击质量合格率详细分析页签，然后单击查询。

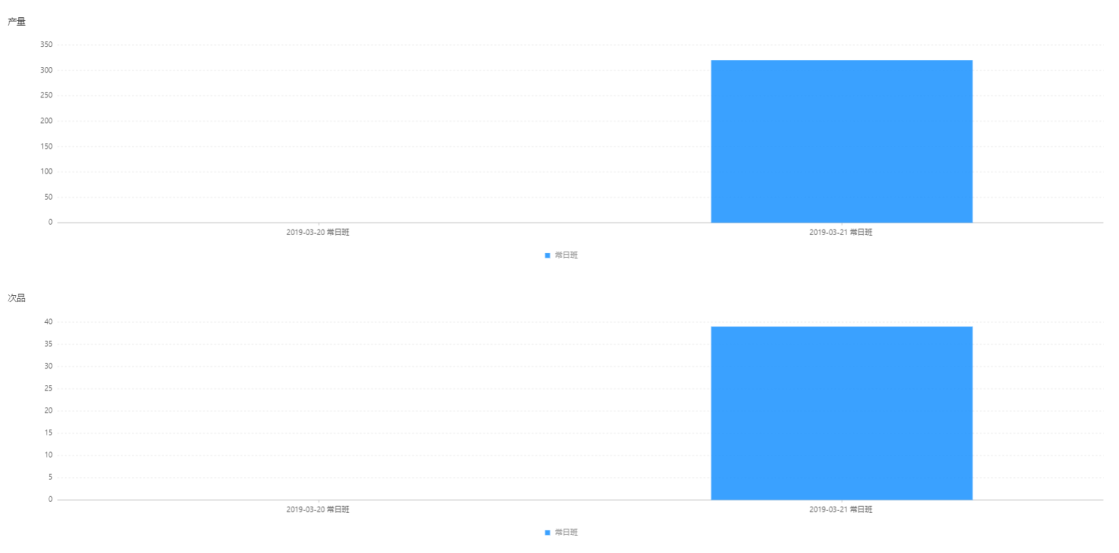

除了质量合格率的指标以外，还会展示总产量和次品的分析结果。

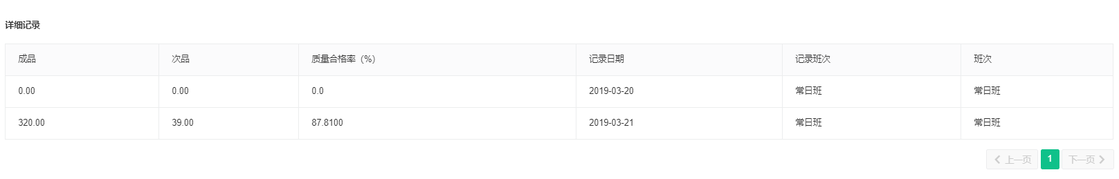

在最后的详细记录中，列出详细的记录包括每个时间段和分组的成品、次品、质量合格率。
