本文档为您介绍工业大脑AI创作间的产线建模功能。产线建模为您提供所见即所得的可视化业务编排工具,通过设备组件栏、画布区和配置区实现产线流程的搭建。

行业顾问角色在模板创建完成后,可单击模板,进入产线建模页面。产线建模页面左侧为对应的行业设备组件,中间为画布区,右侧为组件配置区。将左侧的组件拖拽到画布区进行连线,并单击组件,在右侧配置面板配置组件的基本信息,即可完成产线建模操作,如下图所示。

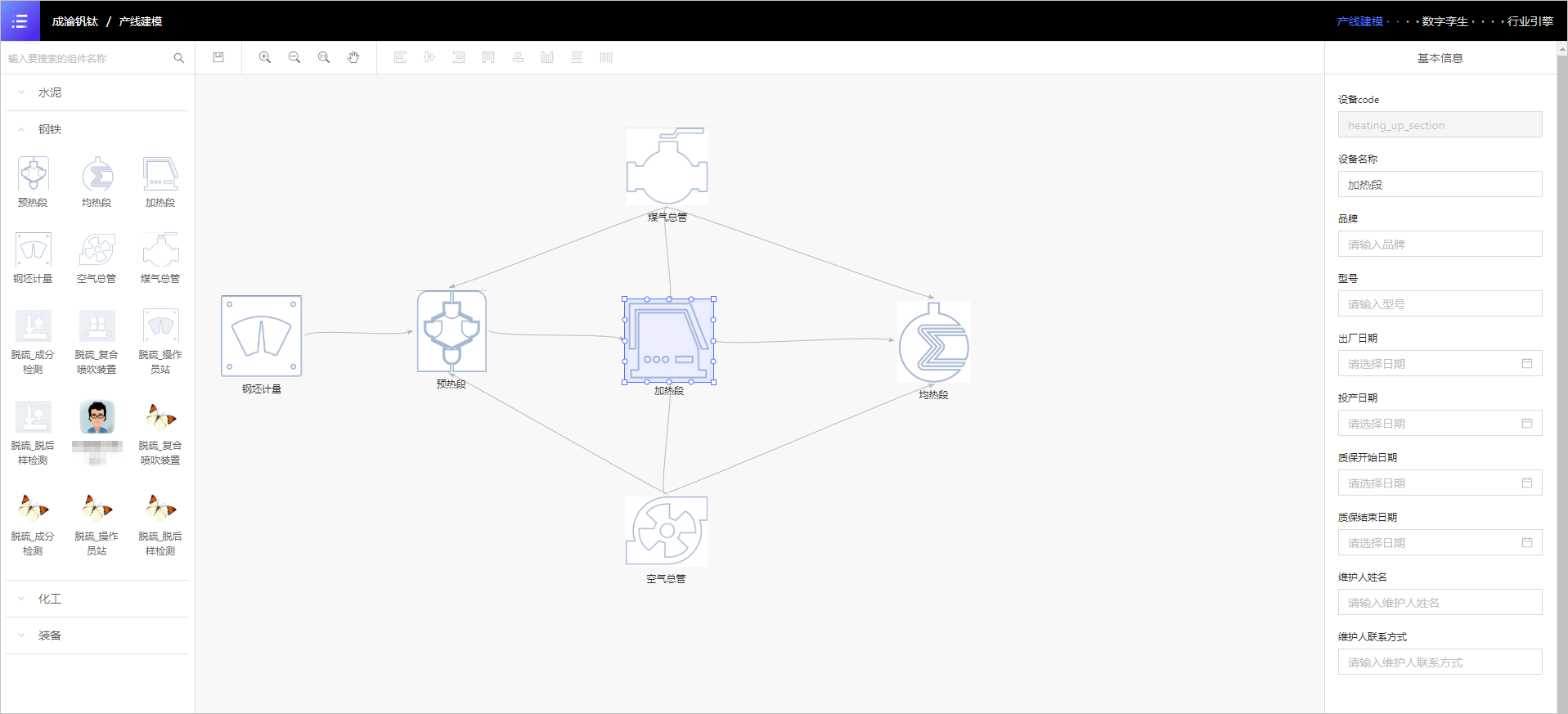

产线建模页面
  • 组件栏:提供了产线建模中需要使用的组件,对应您在数据工厂中注册的设备类型。可在上方搜索框中,输入组件名称搜索组件。
  • 画布区:组件编排和连线的区域。在配置产线建模的过程中,您可使用画布区上方工具栏的放大缩小还原移动对齐等工具,提高产线建模的效率。
    产线建模画布页面
  • 组件配置区:组件基本信息的配置区域,其中设备code自动生成,不可修改。

AI交付工程师角色在项目创建完成后,可单击项目,进入产线建模页面,查看产线模型的设备及连线,不可编辑不可删除。可单击设备,在右侧的配置面板修改设备的基本信息
