机器监控

更新时间:

在机器监控页面,主要展示了所有节点的通过QPS、限流QPS、异常QPS、RT、并发等指标,还可以在此页面为接口管理流控规则。一个节点对应一个JVM进程,当多个JVM接入单机后,即展示为多个节点。本文介绍机器监控页的主要功能。

功能入口

  1. 登录AHAS控制台
  2. 在AHAS控制台左上角,选择应用接入的地域。
  3. 在控制台左侧导航栏中选择流量防护 > 应用防护
  4. 应用防护页面的应用卡片页签单击目标应用卡片。
  5. 在左侧导航栏中选择机器监控

功能介绍

机器监控页面展示了应用的所有节点详细信息以及这些节点的QPS、CPU、LOAD时序图。

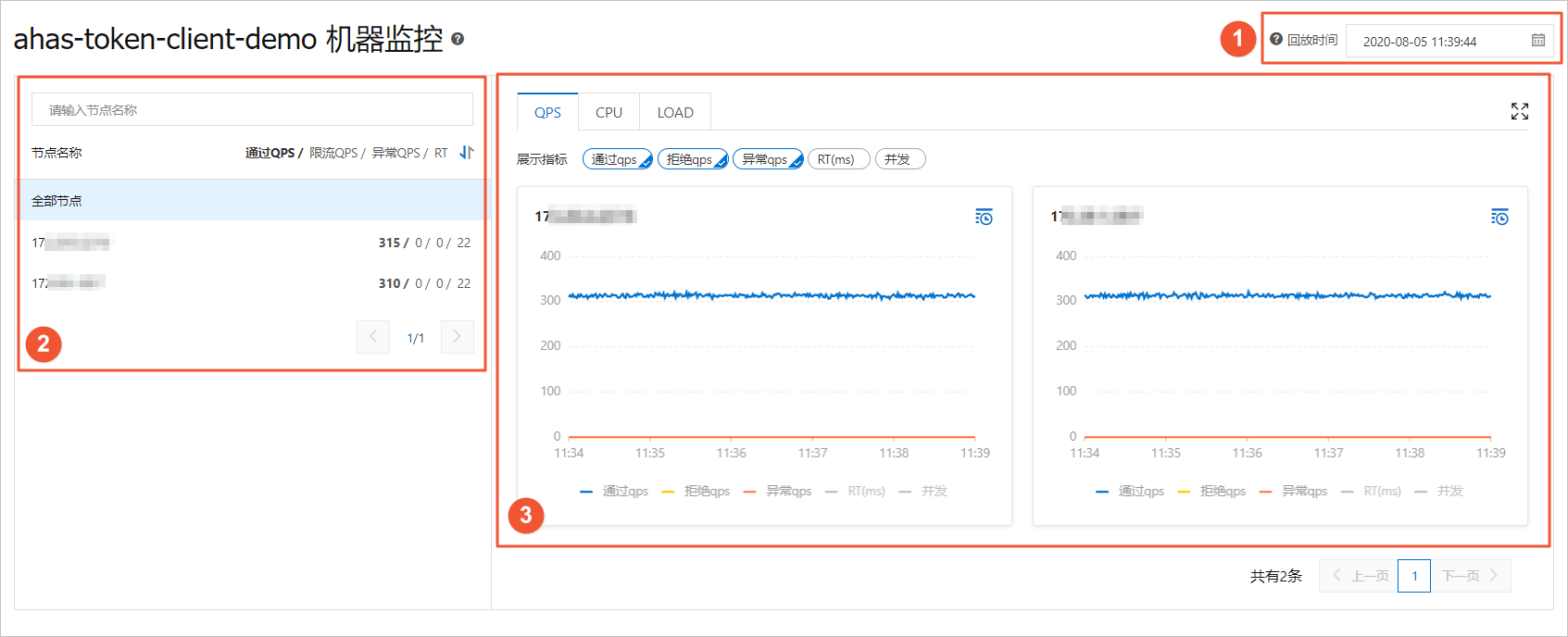

机器监控

您可以在此页面进行以下操作:

  • (图标①)在页面右上角选择回放时间,查看该时间前5分钟内的历史数据。
    说明 最多保留7天的历史数据。
  • (图标②)在节点名称区域,罗列了全部节点和对应的通过QPS、限流QPS、异常QPS、RT等信息。单击节点名称可以查看对应的各数据时序图。
  • (图标③)在时序图区域,可以进行以下操作:
    • 在时序图区域,可以选择要展示或隐藏的指标,还可以选择接口指标的展现形式。

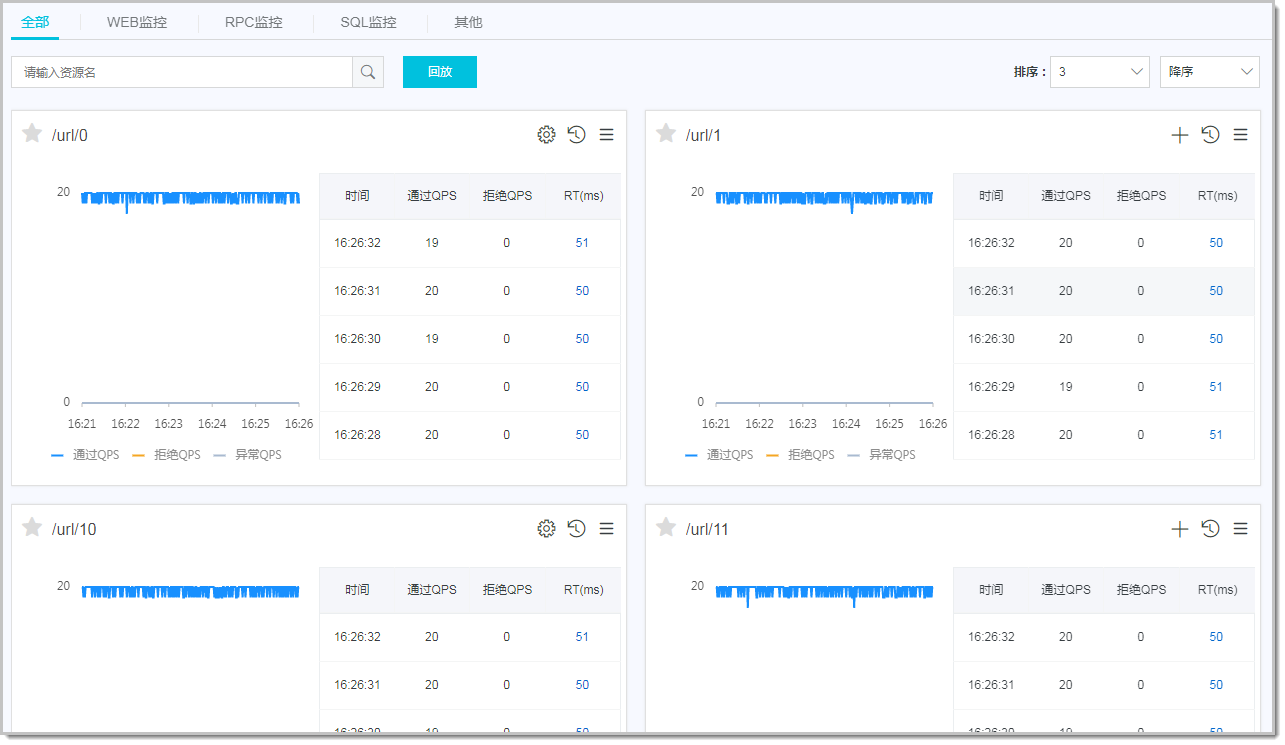

      • 节点对比:各接口以卡片的形式展现各接口的数据。
      • 集群统计:以QPS、RT、并发各数据的统计维度展现接口的数据。
      说明 模式的切换仅在全部接口场景下支持。
    • 节点概览页签,单击QPSCPULOAD等页签,可以分别查看全部节点相关指标的时序图,还可以选择要展示或隐藏的指标。
    • JVM监控页签,单击GC次数GC耗时等页签,可以查看全部节点JVM的数据。
    • 单击历史记录图标,可以查看该接口指标的历史数据。
      说明 最多保留7天的历史数据。
    • 单击节点名称后,会在右侧节点概览页展示该节点对应的各数据时序图。
      • 单击JVM监控页签,查看该接口的GC次数、GC耗时等时序图。
      • 单击接口详情页签,筛选查看不同接口的数据。
      • 单击callstack信息页签,查看所有接口的信息,并可以设置该接口的限流规则、查看历史数据。
        • 平铺展示:不区分调用链路关系,平铺展示接口的运行情况。
        • 树状展示:根据接口的调用链路关系,展示树状结构。
        • 单击目标接口操作列中的流控隔离降级,可以快速管理限流规则。更多信息,请参见配置流控规则配置隔离规则配置熔断规则
        • 单击目标接口操作列中的更多 > 查看监控,可查看该接口指标的历史数据和数据对比情况。
      • 单击异常统计页签,查看该应用近5分钟的异常情况。
        • 单击异常统计数据柱形图中的柱形,则在右侧异常TOP列表中,展示该异常的具体接口、类型、次数。
        • 单击异常统计数据右上角的历史数据,可以查看任意时间段发生的异常次数,最多可以查看7天内的历史数据。
        • 您在异常统计数据区域查看到异常数据后,可在应用本地日志中查看异常记录。
          说明 控制台查看以秒为单位的异常统计情况,异常详细内容您可以在本地异常记录文件中查看。
          • 异常记录的文件地址:与metrics.log同个目录。
          • 异常记录的文件名称:
            • {appName}-ahas_exceptions.log.{日期,精确到天}
            • {appName}-ahas_exceptions.log.{日期,精确到天}.idx
          • 异常记录格式:{时间戳}|{时间,精确到毫秒}|{异常接口}|{异常详情}

          样例如下所示:

          1619749703000|2021-04-30 10:28:23.062|/exception1|com.alibaba.csp.sentinel.demo.exception.TestException: test exception_1 15
          1619749703000|2021-04-30 10:28:23.065|/exception|com.alibaba.csp.sentinel.demo.exception.AnotherException: test another exception 71
          1619749705000|2021-04-30 10:28:25.065|/exception1|com.alibaba.csp.sentinel.demo.exception.TestException: test exception_1 38
