簇点链路页面,您可以查看单个应用在单台服务器(实例)上的所有资源以及实时的调用数据。

功能入口

  1. 登录 AHAS 控制台,在控制台左上角选择应用接入的地域
  2. 在控制台左侧导航栏中选择流控降级 > 应用流控降级或者流控降级 > 网关流控降级
  3. 应用列表页面单击目标应用的资源卡片。
  4. 在左侧导航栏中选择簇点链路

功能介绍

簇点链路页面展示了单个应用在单台服务器(实例)上的所有资源以及实时的调用数据。

说明 只有当应用中的资源有访问量时,才会显示在簇点链路页面。

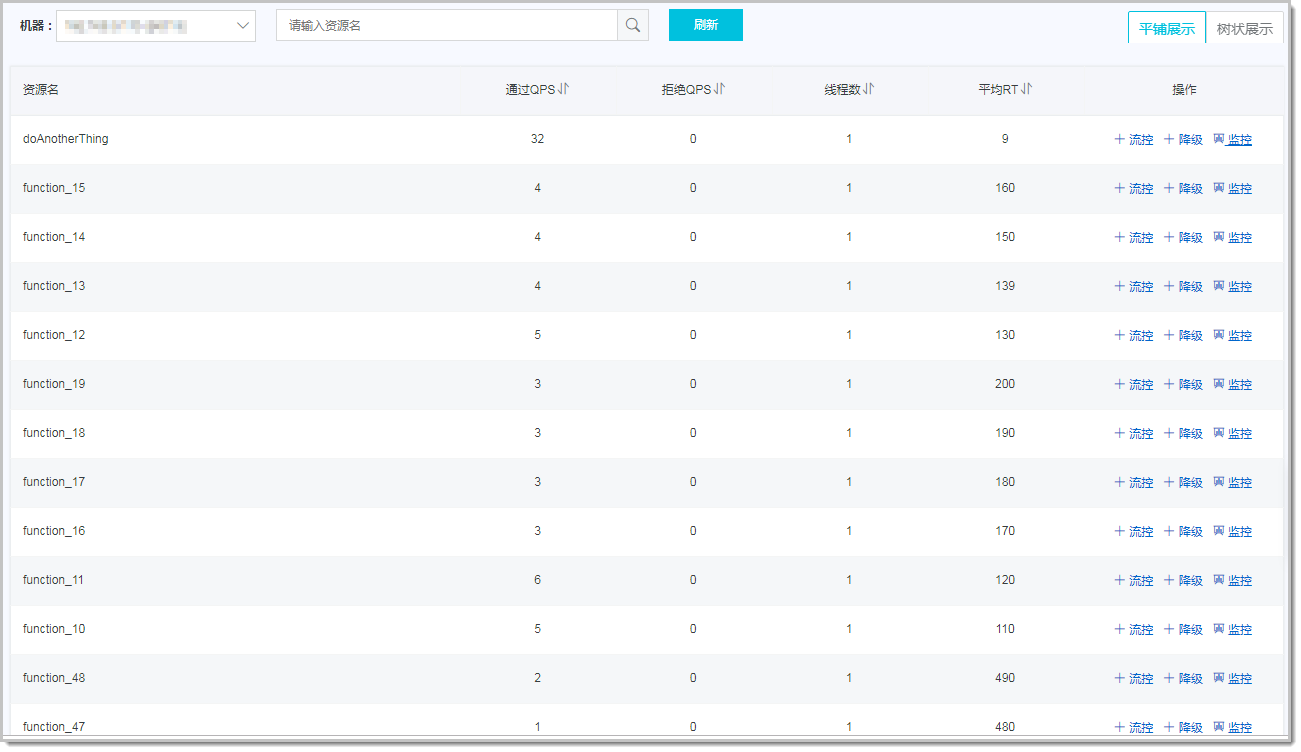

图 1. 簇点链路

簇点链路

您可以在簇点链路页面进行以下操作:

  • 机器右侧下拉框中选择目标服务器 IP 地址,可快捷切换服务器。
  • 在页面右侧单击平铺展示树状展示,可快速变更展示方式。
    • 平铺视图:不区分调用链路关系,平铺展示资源的运行情况。
    • 树状视图:根据资源的调用链路关系,展示树状结构。
  • 单击目标资源操作列中的流控降级,可以快速创建流控和降级规则。具体操作,参见流控规则降级规则
    说明 在请求链路簇点链路页面新建的流控或降级规则,在全局生效。
  • 单击目标资源操作列中的监控,可查看自定义时间段内通过的 QPS 、被拦截的 QPS 和异常 QPS 的时序曲线。
    图 2. 监控详情

    资源监控
