编辑拓扑图

更新时间:2019-12-26 17:33:57

编辑任务拓扑时,您可以根据实际需求添加任务节点、网关及拓扑子流程,还可以为任务节点添加执行事件。

编辑拓扑

操作步骤

  1. 进入任务拓扑编辑界面,默认已有一个开始节点和一个结束节点。

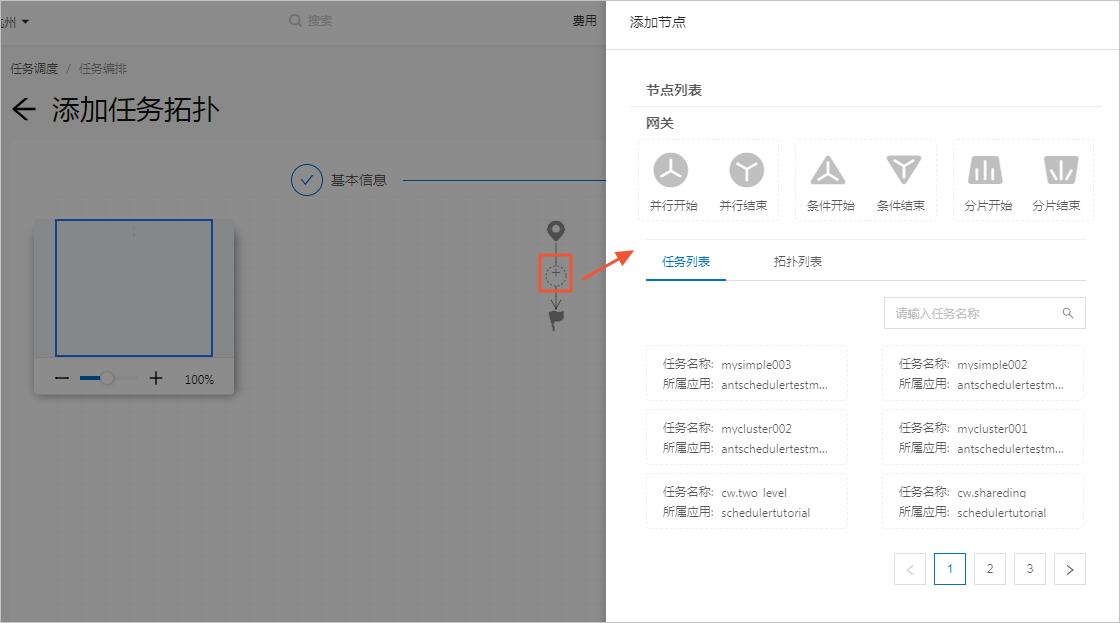

  2. 点击add.png图标,出现 节点列表
  3. 在节点列表中,可选择添加网关、任务或拓扑子流程:
    • 网关 区域内,选择要添加的网关类型,网关成对出现:
      • 并行网关:并行网关间的所有分支被同时执行。
      • 条件网关:需要设置边条件,例如 isSuccess。拓扑执行时,将对该网关下的执行分支进行条件判断,判断结果为 true 的分支会被执行。
      • 分片网关:需要设置分片规则。拓扑执行时会根据规则对任务数据进行拆分,生成需要执行的分片数。分片网关下,支持配置缓冲规则,详见 缓冲队列
    • 任务列表 页签下,点击要添加的任务名称,即可添加该任务进入拓扑图。
    • 拓扑列表 页签下,点击要添加作为子拓扑的任务名称,即可添加该拓扑作为子流程。详见 添加拓扑子流程
  4. 任务添加后,点击旁边的delete.png图标,可为任务 添加执行事件
    • BETA 事件:该节点在执行完成后自动中止,等待人工确认。
    • 循环事件:该节点在开始执行后进入自循环模式。
    • 等待事件:该节点自动延迟至特定时间节点才开始执行。
  5. 如要删除已添加的网关、任务或子拓扑,点击对应节点旁的delete.png图标即可。
