DataWorks为您提供遍历节点（for-each节点），您可以通过for-each节点来循环遍历赋值节点传递的结果集。同时您也可以重新编排for-each节点内部的业务流程。本文以一个具体示例，通过for-each节点2次循环遍历赋值节点输出结果，并在每次循环遍历时打印当前循环次数，为您介绍fo-each节点的逻辑原理与操作流程。

前提条件

您需要购买DataWorks标准版及以上版本，才可以使用for-each节点。

背景信息

DataWorks的for-each节点主要用于有循环遍历的场景，且需要与赋值节点联合使用，将赋值节点作为for-each节点的上游节点，将赋值节点的输出结果赋值给for-each节点后，一次次循环来遍历赋值节点的输出结果。此外，for-each节点也是拥有内部节点：start节点（循环开始节点）、sql节点、end节点。for-each内部节点您也可以自定义for-each遍历节点的内部业务流程，并通过for-each遍历节点提供的内置变量获取赋值节点传递的结果集。原理逻辑的详情请参见逻辑原理介绍。

使用限制与注意事项

  • 上下游依赖

    for-each遍历节点需要遍历赋值节点传递的值，所以赋值节点需作为for-each节点的上游节点，for-each节点需要依赖赋值节点。

  • 循环支持
    • 仅DataWorks标准版及以上版本支持使用for-each节点。
    • for-each节点最多支持循环128次，如果超过了128次，则运行会报错。实际循环遍历次数由上游赋值节点实际输出控制。
      • 一维数组类型的输出，循环遍历次数即为一维数组元素的个数。

        例如，赋值节点的赋值语言为SEHLL或Python（Python2）时，输出结果为一维数组：2021-03-28,2021-03-29,2021-03-30,2021-03-31,2021-04-01，则for-each节点会循环5次完成遍历。

      • 二维数组类型的输出，循环遍历次数即为二维数组元素的行数。
        例如，赋值节点的赋值语言为OdpsSQL时，输出结果为二维数组：
        +----------------------------------------------+
| uid            | region | age_range | zodiac |
+----------------------------------------------+
| 0016359810821  | 湖北省 | 30~40岁   | 巨蟹座 |
| 0016359814159  | 未知   | 30~40岁   | 巨蟹座 |
+----------------------------------------------+
        则for-each节点会循环2次完成遍历。
  • 内部节点
    • 您可以删除for-each节点的内部节点间的依赖关系，重新编排内部业务流程，但需要分别将start节点、end节点分别作为for-each节点内部业务流程的首末节点。
    • 在for-each节点的内部节点使用分支节点进行逻辑判断或者结果遍历时，需要同时使用归并节点。
  • 调测运行
    • DataWorks为标准模式时，不支持在DataStudio界面直接测试运行for-each节点。

      如果您想测试验证for-each节点的运行结果，您需要将包含for-each节点的任务发布提交到运维中心，在运维中心页面运行for-each节点任务。

    • 在运维中心查看for-each节点的执行日志时，您需要右键实例，单击查看内部节点来查看内部节点的执行日志。

操作流程

使用遍历节点时，通常与赋值节点一起使用，操作流程如下所示。

遍历节点
  1. 设置节点依赖关系

    for-each遍历节点需要依赖赋值节点。配置详情可参考文档：创建和配置业务流程。

  2. 赋值结果集

    赋值节点自带的节点上下文输出参数outputs，需作为for-each遍历节点的节点上下文输入参数。配置详情可参考文档：配置赋值节点。

  3. 遍历节点的内部节点获取参数

    根据业务需求自定义for-each遍历节点的内部业务流程，并在内部流程的节点中通过内置变量来获取所需参数值，运行循环遍历任务。内置变量的详情请参见内置变量，配置详情请参见配置for-each节点。

创建和配置业务流程

您需要创建一个上游为赋值节点，下游为for-each节点的业务流程：

  1. 进入数据开发页面。
    1. 登录DataWorks控制台。
    2. 在左侧导航栏，单击工作空间列表。
    3. 选择工作空间所在地域后，单击相应工作空间后的进入数据开发。
  2. 创建业务流程。
    1. 鼠标悬停至新建图标，单击业务流程。
    2. 在新建业务流程对话框中，输入业务名称和描述。
      注意 业务名称必须是大小写字母、中文、数字、下划线（_）以及小数点（.），且不能超过128个字符。
    3. 单击新建。
  3. 创建for-each节点。
    1. 鼠标悬停至新建图标，单击通用 > for-each。
      您也可以找到相应的业务流程，右键单击通用，选择新建 > for-each。
    2. 在新建节点对话框中，输入节点名称，并选择目标文件夹。
      注意 节点名称必须是大小写字母、中文、数字、下划线（_）以及小数点（.），且不能超过128个字符。
    3. 单击提交。
  4. 创建赋值节点，赋值节点的详情请参见配置赋值节点。
    1. 在业务流程的编辑页面，鼠标单击通用 > 赋值节点并拖拽至右侧的编辑页面。
      赋值
    2. 在新建节点对话框中，输入节点名称，并选择目标文件夹（默认在当前业务流程目录下）。
      注意 节点名称必须是大小写字母、中文、数字、下划线（_）以及小数点（.），且不能超过128个字符。
    3. 单击提交。
  5. 通过拖拽连线，设置赋值节点为for-each节点的上游节点。
    依赖

配置赋值节点

  1. 双击赋值节点名称，打开节点的编辑页面。
  2. 从请选择赋值语言列表中，选中SHELL。
  3. 在节点的编辑页面，输入以下语句。
    echo 'this is name,ok';
  4. 单击节点编辑页面右侧的调度配置，在节点上下文 > 本节点输出参数区域查看默认输出的outputs参数。
    outputs
  5. 单击工具栏中的保存图标，保存赋值节点。
  6. 提交赋值节点。
    注意 您需要设置节点的重跑属性和依赖的上游节点，才可以提交节点。
    1. 单击工具栏中的提交图标。
    2. 在提交新版本对话框中，输入备注。
    3. 单击确认。
    如果您使用的是标准模式的工作空间，提交成功后，请单击右上角的发布。具体操作请参见发布任务。

配置for-each节点

  1. 双击打开for-each节点的编辑页面，默认有start、SQL和end三个节点。
    SQL
  2. 删除SQL节点。
    您可以根据自身需求，选择第2个节点为不同的类型：
    • 如果您需要使用ODPS SQL节点，请跳过此步骤。
    • 如果您需要使用其它类型的节点（本文以使用Shell节点为例），请先删除默认产生的SQL节点。
    1. 右键单击处于for-each节点中间的SQL节点，单击删除节点。
      删除节点
    2. 在删除对话框中，单击确定。
  3. 创建并编辑Shell节点。
    您可以通过同样的方式，新建不同类型的节点。如果您使用的是默认的SQL节点，请跳过此步骤。
    1. 鼠标单击通用 > Shell并拖拽至右侧的编辑页面。
      Shell
    2. 在新建节点对话框中，输入节点名称。
      注意 节点名称必须是大小写字母、中文、数字、下划线（_）以及小数点（.），且不能超过128个字符。
    3. 单击提交。
    4. 在for-each节点的编辑页面，通过拖拽连线，设置Shell节点的上游为start节点，下游为end节点。
    5. 双击Shell节点，进入Shell节点的编辑页面。
    6. 输入以下代码。
      echo ${dag.loopTimes} ----打印循环的次数。
      说明
      • for-each节点的start节点和end节点的逻辑是固定的，不可以进行编辑。
      • Shell节点中的代码修改后请务必保存，提交时不会进行提示。如果未保存，最新的代码不能及时更新。
      for-each节点支持以下四种环境变量：
      • ${dag.foreach.current}：当前遍历到的数据行。
      • ${dag.loopDataArray}：输入的数据集。
      • ${dag.offset}：偏移量。
      • ${dag.loopTimes}：当前循环次数，值为${dag.offset}+1。
      变量详情请参见内置变量和内置变量取值案例。
  4. 配置for-each节点。
    1. 在for-each节点的编辑页面，单击右侧的调度配置。

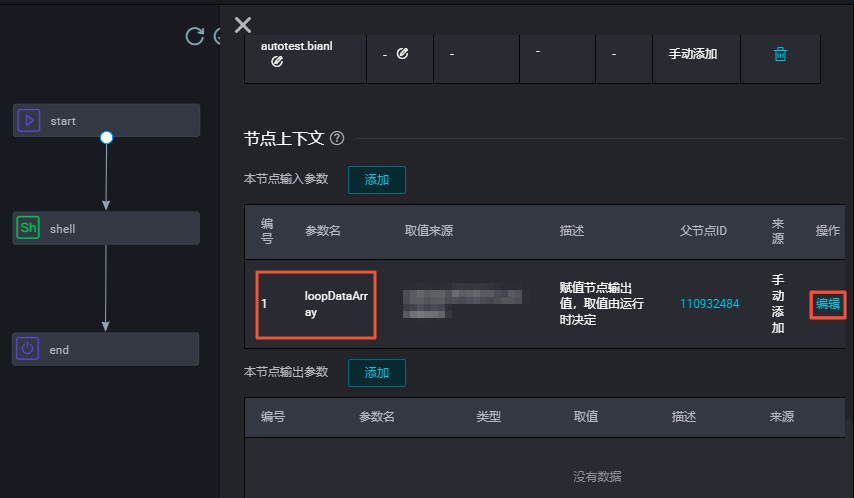

    2. 在节点上下文 > 本节点输入参数区域，单击默认参数名loopDataArray后的编辑。

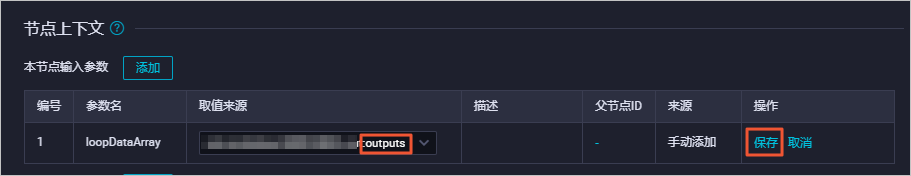

    3. 从取值来源列表中，选择上游赋值节点的outputs参数。
      outputs
      说明 您在调度配置中添加上游赋值节点的依赖关系后，请手动添加取值来源。如果未添加取值来源，提交节点时会报错。
    4. 单击保存。
  5. 单击工具栏中的保存图标，保存for-each节点。
  6. 提交for-each节点。
    注意 您需要设置节点的重跑属性和依赖的上游节点，才可以提交节点。
    1. 单击工具栏中的提交图标。
    2. 在提交对话框中，选中需要提交的节点，输入备注。
      提交
    3. 单击提交。
    如果您使用的是标准模式的工作空间，提交成功后，请单击右上方的发布。具体操作请参见发布任务。
  7. 测试节点，并查看结果。
    1. 单击页面右上方的运维，进入运维中心。
    2. 在左侧导航栏，单击周期任务运维 > 周期任务。
    3. 选中相应的节点，在右侧的DAG图中，右键单击赋值节点，选中补数据 > 当前节点及下游节点。
      补数据
    4. 刷新补数据实例页面，待补数据实例运行成功后，单击实例后的DAG图。

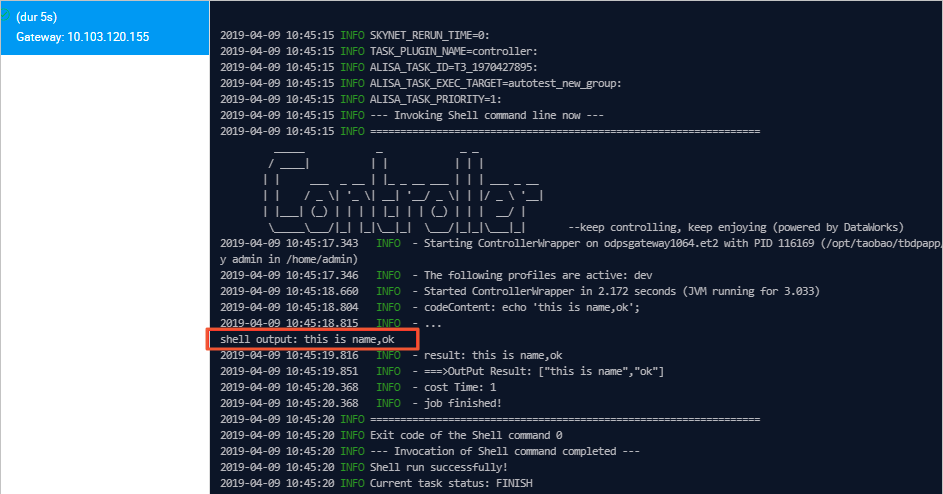

    5. 右键单击赋值节点，选中查看运行日志，确认赋值结果。
      赋值节点结果

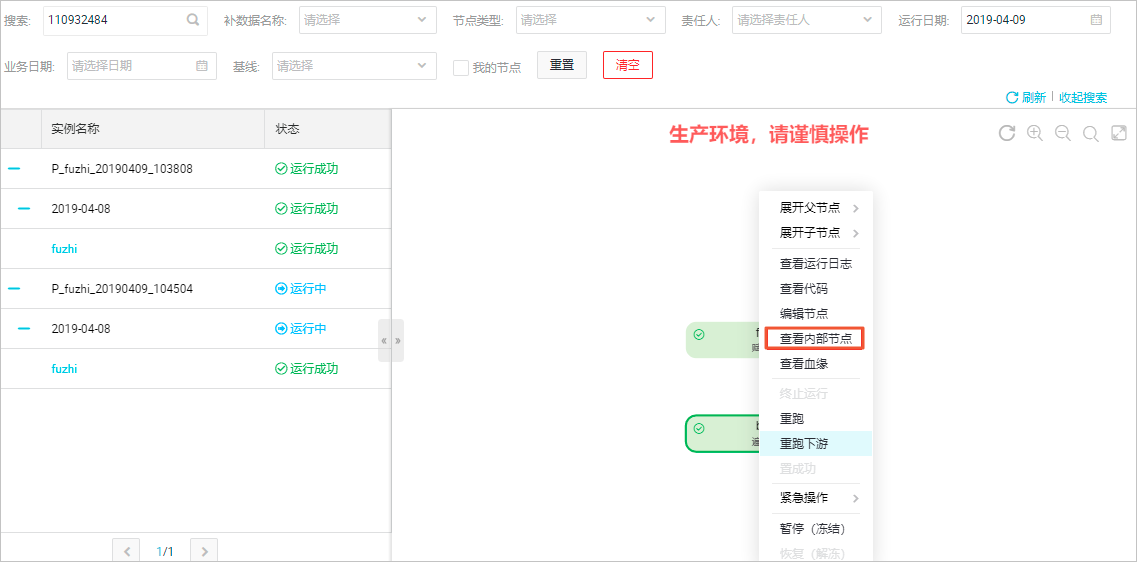

    6. 在补数据实例页面，右键单击遍历节点，选中查看内部节点。
      内部节点

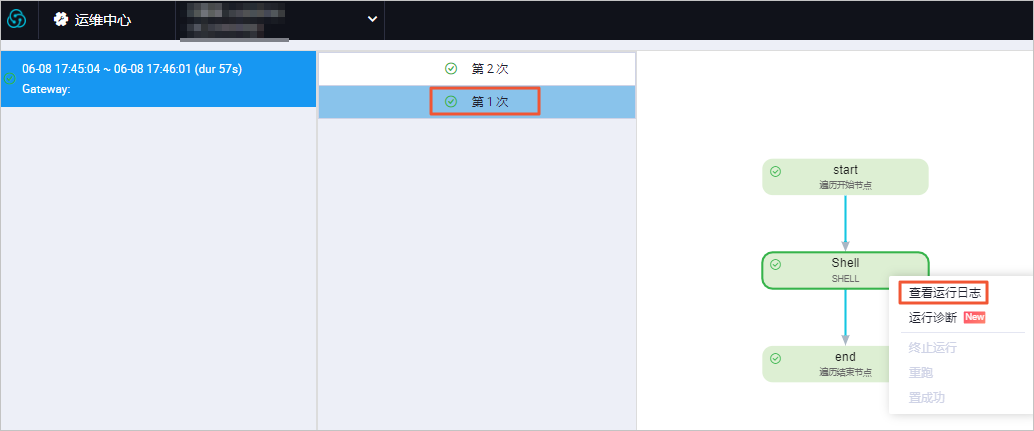

    7. 在内部节点页面，单击左侧的第1次，并右键单击Shell节点，选中查看运行日志。
      运行日志

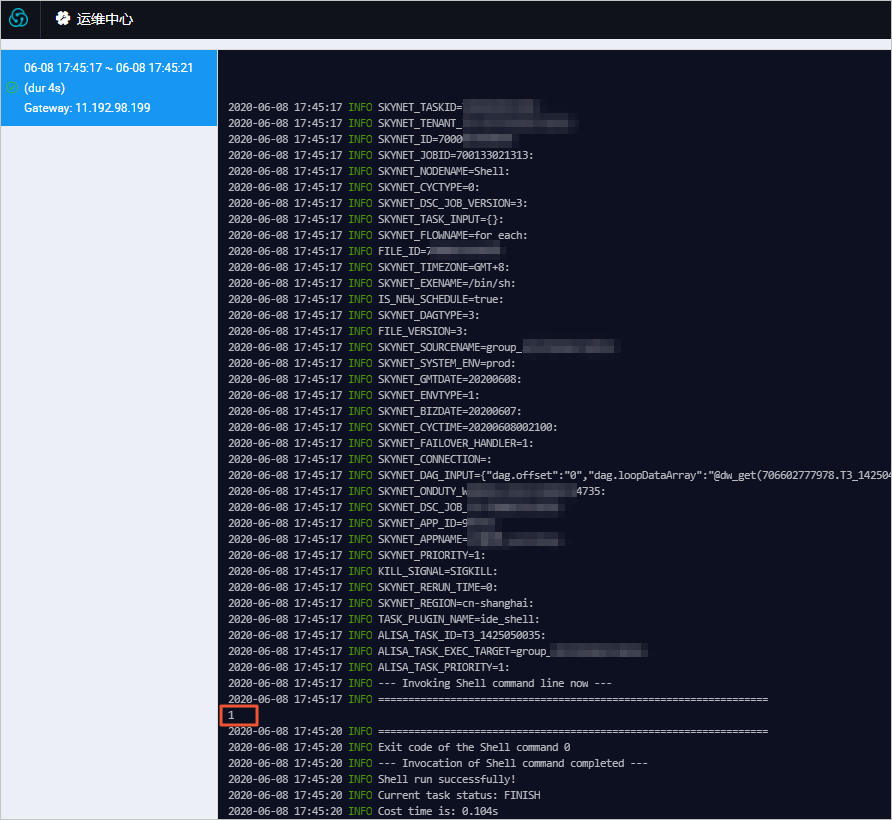

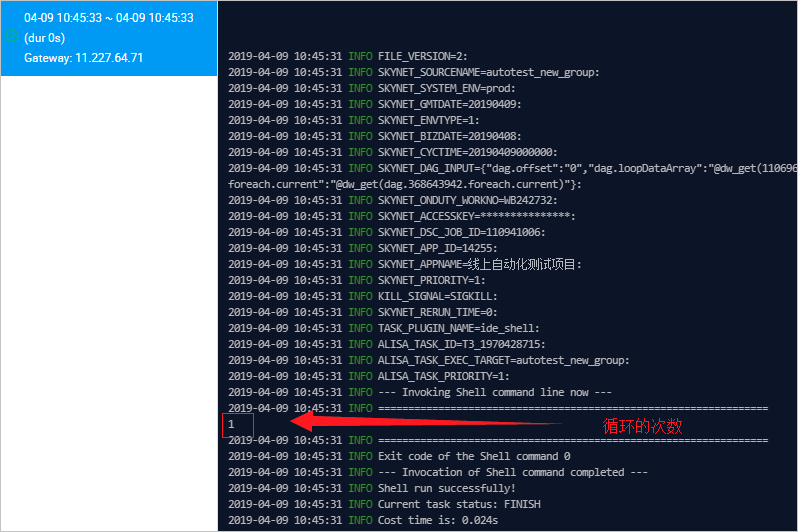

      在运行日志页面，查看第1次循环时，Shell节点的日志。1

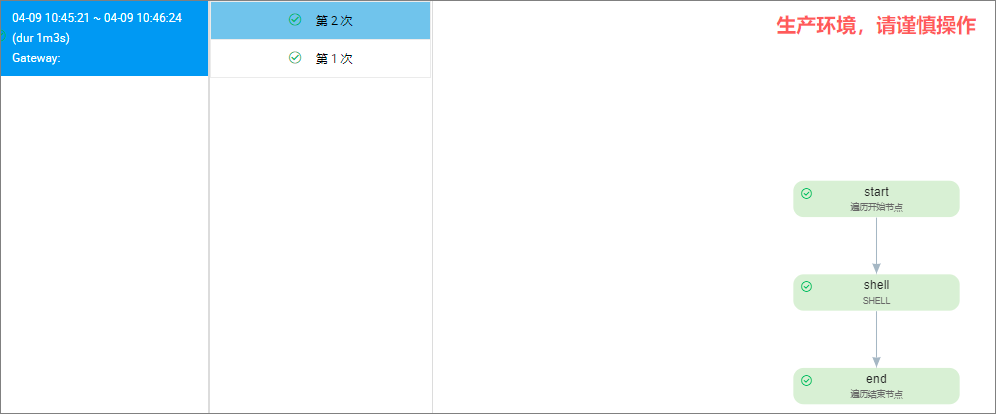

    8. 以同样的方式，查看第2次循环时，Shell节点的日志。
      2
