当您需要查看集群状态，节点的IP地址、状态、CPU使用率、内存大小、磁盘使用率、JVM内存等基本信息，OpenStore存储信息，以及日志增强版Indexing Service实时写入流量监控和云托管数据量监控相关信息时，可通过阿里云Elasticsearch实例的节点可视化和配置列表功能实现。本文介绍节点可视化和节点信息功能。

进入节点可视化区域

  1. 登录阿里云Elasticsearch控制台。
  2. 在左侧导航栏，单击Elasticsearch实例。
  3. 进入目标实例。
    1. 在顶部菜单栏处，选择资源组和地域。
    2. 在左侧导航栏，单击Elasticsearch实例，然后在Elasticsearch实例中单击目标实例ID。
  4. 在基本信息页面下方，即可看到节点可视化区域。

查看集群健康状态

阿里云Elasticsearch提供以下两种方式查看集群的健康状态：

  • 控制台可视化方式

    阿里云Elasticsearch控制台在实例基本信息页面的节点可视化区域会提供集群的健康状态，具体查看操作如下：

    1. 进入节点可视化区域。
    2. 将鼠标移到集群上，在弹出框中查看集群的状态。查看集群节点状态

      如果您还需要获取集群健康诊断报告，请单击智能运维。详细信息，请参见智能运维系统概述。

      说明 由于集群和节点状态的获取存在一定延迟，且在实例变更时可能存在与真实状态不一致的情况，请在集群稳定时参考图中的健康状态信息或者通过GET /_cluster/health命令查看集群健康状态。
  • 命令方式

    您还可以通过Elasticsearch的Health API查看集群的健康状态。详细信息，请参见通过Health API查看集群健康状态。

    GET /_cluster/health

查看节点的基本信息

  1. 进入节点可视化区域。
  2. 查看集群中各节点的颜色，并根据颜色，判断节点的健康状态。

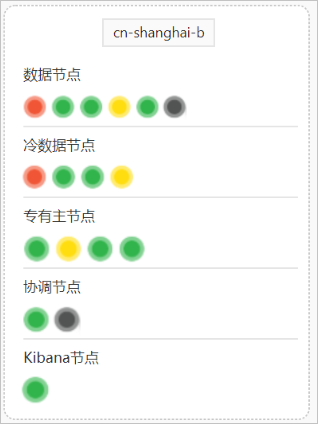

    集群各节点的健康状态
    说明 阿里云Elasticsearch按照节点的使用阈值区分颜色，与云监控的指标一致。详细信息，请参见查看集群监控。
    • 红色：警告状态。
    • 黄色：预警状态。
    • 绿色：正常状态。
    • 灰色：未知状态（长时间未获取到信息）。
  3. 将鼠标移到对应节点上，在弹出框中查看该节点的相关信息。

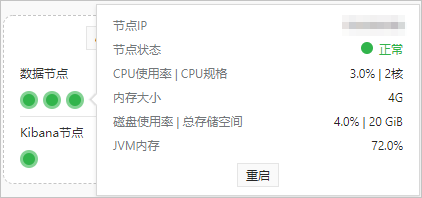

    查看节点信息
    说明 当节点状态为红色、黄色或灰色时，系统会提示节点失联，建议使用智能运维诊断或节点状态不佳，建议使用智能运维诊断。可单击智能运维诊断，跳转到智能运维 > 健康诊断页面，对集群进行诊断。详细信息，请参见智能运维系统概述。
  4. 单击重启，在重启对话框中，重启节点。
    具体操作及注意事项，请参见重启实例或节点。

查看节点的配置信息

  1. 进入节点可视化区域。
  2. 单击右上角的配置信息图标图标。
  3. 在配置列表中，查看节点的配置信息。
    ES实例配置列表

    相关配置说明，请参见购买页面参数（商业版）。

查看Indexing Service云端写入托管信息

仅阿里云Elasticsearch 7.10日志增强版Indexing Service系列介绍系列支持在控制台展示云端写入托管相关信息。

  1. 进入节点可视化区域。
  2. 在Indexing Service页面，单击当天写入总流量，即可查看每小时平均写入吞吐量的曲线图。
    Image_Indexing_Service01
  3. 单击查看监控详情，将跳转至Grafana监控展示更详细的监控数据。
    注意 Grafana的登录名密码请从高级监控报警获取。
  4. 在Indexing Service页面，单击写入托管总数据量，即可查看当天写入托管总数据量。
    Image_Indexing_Service02
  5. 单击前往索引管理中心，将跳转至阿里云Elasticsearch控制台的索引管理中心。

查看OpenStore存储信息

仅阿里云Elasticsearch 7.10版本实例支持在控制台开启OpenStore存储，并展示相关信息。

  1. 进入节点可视化区域。
  2. 可选：开启OpenStore存储。
    如果您在购买实例时，已启用了OpenStore存储，可忽略此步骤，详细信息请参见购买页面参数（增强版）。开启OpenStore存储
    1. 在OpenStore存储模块，打开OpenStore存储用量开关。
    2. 在弹出的对话框中，单击立即开启。
      注意
      • 如果集群已开启非OpenStore的冷数据节点，则系统不展示OpenStore模块，且不支持切换至OpenStore存储。
      • 如果您实例的内核版本过低，在开启OpenStore存储时，系统会提示您升级版本，请先按照提示升级实例的内核版本，具体操作请参见升级版本。
    3. 在升配页面开启OpenStore存储，勾选服务协议，单击立即购买，按照提示完成购买，并返回OpenStore存储模块。
      升配的具体操作，请参见升配集群。
  3. 在OpenStore存储模块，查看OpenStore存储信息。
    1. 查看截止到昨日存储用量和当前实时预估用量。
      参数 说明
      截止到昨日存储用量 当前时间24小时前，OpenStore存储的实际用量，以此作为计量计费数据。
      当前实时预估用量 根据集群实时索引实际大小计算，与实际OpenStore存储的计量计费有一定误差，仅做实时数据量的监控参考。
    2. 单击使用明细，跳转至索引管理中心的索引管理页面，查看OpenStore存储的索引情况。
