VPC边界防火墙帮助您检测和管控专有网络VPC(Virtual Private Cloud)之间、VPC和本地数据中心之间的流量。如果VPC已通过高速通道连接,或者同属于一个云企业网,您可以在高速通道或云企业网创建VPC边界防火墙,实现控制VPC间的访问流量。本文介绍如何配置VPC边界防火墙。

注意事项

在云防火墙控制台创建VPC边界防火墙后,云防火墙会在专有网络VPC中自动为您创建以下资源:
  • VPC资源:名称为Cloud_Firewall_VPC

    请勿将其他业务资源加入到Cloud_Firewall_VPC,否则会导致删除VPC边界防火墙时,您添加的其他业务资源无法删除。请勿手动修改和删除此VPC内的网络资源。

  • 交换机资源:名称为Cloud_Firewall_VSWITCH
  • 自定义路由表条目:备注信息为Created by cloud firewall. Do not modify or delete it.
开启VPC边界防火墙后,云服务器ECS(Elastic Compute Service)会自动添加名称为Cloud_Firewall_Security_Group的安全组,并且为该安全组自动配置了放行策略(即授权策略),用于放行VPC边界防火墙到ECS的入方向流量。
说明 Cloud_Firewall_Security_Group的安全组和放行策略不可以删除,否则会导致VPC边界防火墙到ECS的入方向流量无法受到VPC边界防火墙的防护。

如果需要批量操作或频繁开关VPC边界防火墙,为不影响您的业务,建议在业务流量较小的低峰期进行。

配置云企业网的转发路由器(企业版)的VPC边界防火墙

使用限制

  • 是否支持VPC边界防火墙功能,取决于云企业网所属的阿里云账号是否购买云防火墙付费版,与该云企业网下加入的VPC实例所属的阿里云账号是否购买云防火墙无关。

    例如,使用账号A创建了云企业网和VPC_1,使用账号B创建了VPC_2,VPC_1和VPC_2通过账号A的云企业网实现网络互通,此时您可以使用账号A购买云防火墙付费版,用于防护VPC_1和VPC_2的流量。

  • 同一个云企业网在同一地域,可开启VPC边界防火墙的网络实例(包含VPC、VBR和CCN)数量不能超过100个。

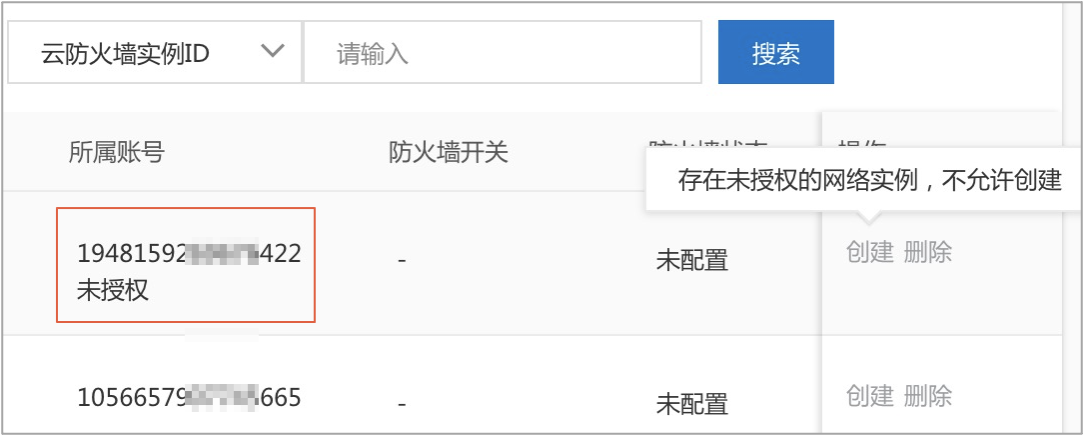

  • 在使用云防火墙防护跨账号VPC前,您需要授权云防火墙访问云资源,具体操作,请参见授权云防火墙访问云资源
  • VPC边界防火墙支持防护同地域VPC-VPC互访、通过转发路由器实例实现跨地域VPC-VPC互访(即VPC-TR)、VPC和边界路由器VBR(Virtual Border Router)互访(即VPC-IDC)、VPC和云连接网CCN(Cloud Connect Network)互访流量。不支持防护VBR和VBR互访、CCN和CCN互访、CCN和VBR互访流量。
  • VPC边界防火墙支持如下场景:
    • 防护同地域VPC-VPC互访。
    • 通过转发路由器实例实现跨地域VPC-VPC互访(即VPC-TR)。
    • VPC和边界路由器VBR(Virtual Border Router)互访(即VPC-IDC)。
    • VPC和云连接网CCN(Cloud Connect Network)互访流量。
  • VPC边界防火墙不支持如下场景:
    • 防护VBR和VBR互访。
    • CCN和CCN互访。
    • CCN和VBR互访流量。
  • 在自动引流模式中,不支持如下情况:
    • 当云企业网的转发路由器(企业版)路由表内存在除100.64.0.0/10内的静态路由。
    • 同一网元同时存在多个场景类型,例如网元A不能同时存在点到点和点到多点的场景类型。
    • 将云企业网的转发路由器(基础版)添加到自动引流场景中。
    • 引流实例类型不支持存在路由冲突的转发路由器、VBR等价路由。

前提条件

创建VPC边界防火墙

  1. 登录云防火墙控制台,在左侧导航栏,选择防火墙开关 > 防火墙开关
  2. 防火墙开关页面,单击VPC边界防火墙
  3. VPC边界防火墙页签,单击云企业网(企业版)
  4. 定位到目标VPC边界防火墙的云企业网实例下的转发路由器,单击操作列的创建
    云防火墙可以对通过云企业网的转发路由器连接的网络实例(包括专有网络VPC实例、边界路由器VBR实例、转发路由器TR实例)间流量进行管控。
    • 自动引流模式(推荐)

      自动引流模式下,您可以结合自身业务情况创建网络实例级别引流场景,VPC边界防火墙会根据引流场景自动在云企业网转发路由器上配置路由,并自动创建VPC边界防火墙弹性网卡完成流量牵引。

      1. 创建防火墙面板,按照下表介绍配置VPC边界防火墙。然后单击确定
        配置项 说明
        防火墙基本信息 防火墙名称定义VPC边界防火墙的名称。该名称用于识别VPC边界防火墙实例,建议您根据业务的实际情况输入具有意义的名称,并保证名称的唯一性。
        分配防火墙所需要的网段 配置防火墙的VPC网段,并输入3个至少28位不与网络规划冲突的网段来分配给创建防火墙过程所需交换机。其中
        入侵防御 选择入侵防御模块(IPS)的工作模式、入侵防御策略。
        • IPS防御模式
          • 观察模式:开启观察模式后,对恶意流量进行监控并告警。
          • 拦截模式:开启拦截模式后,对恶意流量进行拦截,阻断入侵活动。
        • IPS防御能力
          • 基础规则:开启后,为您的资产提供基础的防护能力,包括爆破拦截、命令执行漏洞拦截、以及对被感染后连接C&C(命令控制)的行为进行管控。
          • 虚拟补丁:开启后,实时防御热门的高危应用漏洞。
        说明 此设置将应用于同一云企业网下的所有网络实例。
      2. 云企业网(企业版)页签,定位到目标云企业网实例下的转发路由器,单击防火墙状态列下的立即配置
      3. 如果您未配置任何引流场景,需要在引流场景页签,单击立即创建引流场景
      4. 引流场景页签,单击创建引流场景。然后在创建引流场景面板,按照下表介绍配置引流场景。
        配置项 说明
        基础信息 模板名称:设置引流模板的名称。
        场景类型 选择使用VPC边界防火墙管控和防护的场景类型。
        • 点到点:两个网元之间流量经过云防火墙管控。适用于简单的网络拓扑环境。
        • 点到多点:一个网元与多个网元之间的流量经过云防火墙管控。适用于星形网络拓扑环境;支持子引流实例选择ALL,一键实现到主引流实例的所有流量经过云防火墙管控。
        • 多点间互联:多个网元之间的流量经过云防火墙管控。适用于Full Mesh网状网络拓扑环境。
        说明 网元是指专有网络VPC实例、边界路由器VBR实例、转发路由器TR实例。
        引流对象 配置引流实例类型引流实例ID
      5. 单击确定

        创建引流过程时间较长,预计在30分钟内完成引流配置。完成后,即可实现对转发路由器连接的网络实例之间的流量防护。

    • 手动引流模式

      手动引流模式下,您可以结合自身业务情况手动在云企业网转发路由器上创建VPC边界防火墙弹性网卡并配置路由,将流量牵引至VPC边界防火墙弹性网卡。

      注意 手动引流模式下,您还需要选择该云企业网实例连接的VPC网络和使用的交换机。选择了手动模式,需要在云防火墙实例到期前及时续费,否则会导致云防火墙服务不可用时该VPC边界防火墙引流失败,从而引起对应网络中断。
      1. 创建防火墙面板,配置VPC边界防火墙。
        配置项 说明
        防火墙基本信息
        • 防火墙名称定义VPC边界防火墙的名称。该名称用于识别VPC边界防火墙实例,建议您根据业务的实际情况输入具有意义的名称,并保证名称的唯一性。
        • 专有网络:为防火墙配置专有网络。
        • 交换机:为防火墙配置交换机。
        入侵防御 选择入侵防御模块(IPS)的工作模式、入侵防御策略。
        • IPS防御模式
          • 观察模式:开启观察模式后,对恶意流量进行监控并告警。
          • 拦截模式:开启拦截模式后,对恶意流量进行拦截,阻断入侵活动。
        • IPS防御能力
          • 基础规则:开启后,为您的资产提供基础的防护能力,包括爆破拦截、命令执行漏洞拦截、以及对被感染后连接C&C(命令控制)的行为进行管控。
          • 虚拟补丁:开启后,实时防御热门的高危应用漏洞。
        说明 此设置将应用于同一云企业网下的所有网络实例。
      2. 单击确定

    创建完成后会自动开启该边界防火墙,您可以手动配置转发路由器与VPC边界防火墙互访路由,实现对转发路由器连接的网络实例之间的流量防护。具体操作,请参见防护云企业网TR连接的VPC之间的所有流量

管理自动引流场景

  1. VPC边界防火墙云企业网(企业版)页签,定位到目标云企业网实例下的转发路由器,单击右侧操作详情
  2. VPC边界防火墙详情面板的引流场景页签,根据业务需要,执行如下操作。
    • 关闭引流场景
      1. 单击已开启的引流场景开关。
      2. 关闭引流场景对话框,您可以通过路由撤销或者路由回滚两种方式关闭引流场景。
        • 路由撤销(推荐):撤销在创建引流场景时添加的引流路由,对业务无终端影响。关闭引流时间与路由条目有关,预估在30分钟,请您耐心等待。
        • 路由回滚:恢复到创建引流场景前配置的路由表,适用于刚创建引流场景时需要变更或者关闭操作,对业务可能存在中断影响。选择路由回滚后,在关闭引流场景对话框会显示待恢复的路由表详情。
      3. 单击确定
        注意 关闭操作无法撤销,请您操作前仔细确认。关闭完成后及时查看业务的流量情况。
    • 删除自动引流场景

      将鼠标悬浮在目标引流场景卡片上,单击删除,删除该引流场景。在删除自动引流场景前,您需要先关闭引流场景。

    • 编辑自动引流场景

      将鼠标悬浮在目标引流场景卡片上,单击编辑,修改该引流场景。

    • 查看路由明细

      将鼠标悬浮在目标引流场景卡片上,单击路由明细,查看该VPC防火墙的引流路由明细。

编辑或删除VPC边界防火墙

如果您需要修改VPC边界防火墙的配置,或者业务已不需要该VPC边界防火墙,可以在VPC边界防火墙云企业网(企业版)页签,定位到目标云企业网实例下的转发路由器,单击右侧操作列的编辑删除

注意
  • 手动模式:如果确定要删除防火墙实例,请提前手动删除指向VPC边界防火墙的路由,再删除边界VPC防火墙,避免业务受影响。
  • 自动模式:如果防火墙状态为已开启状态,需要先删除当前所有引流场景,再删除VPC边界防火墙。

配置云企业网的转发路由器(基础版)的VPC边界防火墙

使用限制

  • 是否支持VPC边界防火墙功能,取决于云企业网所属的阿里云账号是否购买云防火墙付费版,与该云企业网下加入的VPC实例所属的阿里云账号是否购买云防火墙无关。

    例如,使用账号A创建了云企业网和VPC_1,使用账号B创建了VPC_2,VPC_1和VPC_2通过账号A的云企业网实现网络互通,此时您可以使用账号A购买云防火墙付费版,用于防护VPC_1和VPC_2的流量。

  • 在使用云防火墙防护跨账号VPC前,您需要授权云防火墙访问云资源,具体操作,请参见授权云防火墙访问云资源
  • 同一个云企业网在同一地域,可开启VPC边界防火墙的网络实例(包含VPC、VBR和CCN)数量不能超过100个。
  • VPC边界防火墙支持防护同地域VPC-VPC互访、通过转发路由器实例实现跨地域VPC-VPC互访(即VPC-TR)、VPC和边界路由器VBR(Virtual Border Router)互访(即VPC-IDC)、VPC和云连接网CCN(Cloud Connect Network)互访流量。不支持防护VBR和VBR互访、CCN和CCN互访、CCN和VBR互访流量。

前提条件

创建VPC边界防火墙

  1. 登录云防火墙控制台,在左侧导航栏,选择防火墙开关 > 防火墙开关
  2. 防火墙开关页面,单击VPC边界防火墙
  3. VPC边界防火墙页签,单击云企业网(基础版)
  4. 定位到目标VPC边界防火墙的云企业网的网络实例,单击操作列下的创建
    云防火墙可以对通过云企业网的转发路由器(即VPC边界防火墙页面的企业版)连接的VPC间流量进行管控。
  5. 创建VPC边界防火墙面板,根据配置向导,完成VPC边界防火墙配置。
    当云企业网的转发路由器为基础版时,支持诊断是否满足一键开启VPC边界防火墙的条件。您可以在检测完成后,在诊断记录面板查看诊断结果。如果您已了解VPC边界防火墙的创建细则,可以直接跳过一键开启诊断功能,直接创建。

    以下表格介绍了云企业网连通模式下,VPC边界防火墙的配置。

    配置项 说明
    名称
    引流配置 开启引流开关,配置防护的网段。
    入侵防御 选择入侵防御模块(IPS)的工作模式、入侵防御策略。
    • IPS防御模式
      • 观察模式:开启观察模式后,对恶意流量进行监控并告警。
      • 拦截模式:开启拦截模式后,对恶意流量进行拦截,阻断入侵活动。
    • IPS防御能力
      • 基础规则:开启后,为您的资产提供基础的防护能力,包括爆破拦截、命令执行漏洞拦截、以及对被感染后连接C&C(命令控制)的行为进行管控。
      • 虚拟补丁:开启后,实时防御热门的高危应用漏洞。
    说明 此设置将应用于同一云企业网下的所有网络实例。
  6. 单击开始创建,创建VPC边界防火墙。
  7. 云企业网(基础版)页签,开启已创建的VPC边界防火墙开关。
说明 开启VPC边界防火墙后会自动添加名称为Cloud_Firewall_Security_Group的安全组和放行策略,用于放行到VPC边界防火墙的流量,请不要删除和修改此安全组和策略。

开启或关闭VPC边界防火墙

  1. 防火墙开关页面,单击VPC边界防火墙
  2. 云企业网(基础版)页签,定位到目标VPC边界防火墙的云企业网的网络实例,开启或关闭其防火墙开关
    开启或关闭VPC边界防火墙开关后,请耐心等待。当VPC边界防火墙的防火墙状态变更为已开启,则表示成功开启VPC边界防火墙。当VPC边界防火墙的防火墙状态变更为未开启,则表示成功关闭VPC边界防火墙。

编辑或删除VPC边界防火墙

如果您需要修改VPC边界防火墙的配置,或者业务已不需要该VPC边界防火墙,可以在VPC边界防火墙云企业网(基础版)页签,定位到目标VPC边界防火墙的云企业网的网络实例,单击右侧操作列的编辑删除

配置高速通道VPC边界防火墙

使用限制

高速通道连接VPC模式下,VPC边界防火墙支持防护同地域的VPC和VPC互访流量,不支持防护VPC跨地域、跨账号、VPC和VBR间的互访流量。

前提条件

  • 已购买高速通道实例,并且已使用高速通道完成了VPC之间的网络互联。具体操作,请参见高速通道同账号VPC互连
  • 已开通企业版、旗舰版云防火墙。

创建VPC边界防火墙

  1. 登录云防火墙控制台。在左侧导航栏,选择防火墙开关 > 防火墙开关
  2. 防火墙开关页面,单击VPC边界防火墙
  3. VPC边界防火墙页签,单击高速通道
  4. 定位到需要创建VPC边界防火墙的高速通道实例,单击操作列下的创建
    如果高速通道实例过多,您可以在列表上方使用地域、VPC实例、云防火墙配置状态过滤列表。例如,您可以将状态设置为未配置并单击搜索,查询所有未配置VPC边界防火墙的高速通道实例。
  5. 创建VPC边界防火墙对话框,完成VPC边界防火墙配置。配置描述如下。
    配置项 说明
    实例名 定义VPC边界防火墙的名称。该名称用于识别VPC边界防火墙实例,建议您使用具有业务意义的名称,并保证名称的唯一性。
    对等互通方式 确认互通方式。对等互通方式指VPC之间或VPC与本地数据中心之间的通信方式,此处固定为高速通道,无需您手动设置。
    VPC 确认VPC地域和VPC实例,选择要防护的路由表,并填写目标网段
    • 路由表

      创建VPC时,系统会为您自动创建一张默认的路由表,用于为专有网络添加系统路由来管理专有网络的流量。VPC支持按需创建多个路由表。详细内容,请参见路由表概述

      在云防火墙控制台创建VPC边界防火墙时,云防火墙自动读取您的VPC路由表信息。高速通道支持多个路由表,因此您在高速通道下创建VPC边界防火墙时可看到多个路由表,并可以选择需要防护的VPC路由表。

    • 目标网段

      在路由表下拉列表中选中某个路由时,目标网段会自动展示该路由表的默认目标网段。如果您需要防护其它网段,可手动修改目标网段。支持添加多个网段,多个网段间用英文逗号隔开。

    对端VPC 确认对端VPC地域和VPC实例,选择要防护的路由表,并填写目标网段
    入侵防御 选择要开启的入侵防御策略,可选项:
    • IPS防御模式
      • 观察模式:开启观察模式后,对恶意流量进行监控并告警。
      • 拦截模式:开启拦截模式后,对恶意流量进行拦截,阻断入侵活动。
    • IPS防御能力
      • 基础规则:开启后,为您的资产提供基础的防护能力,包括爆破拦截、命令执行漏洞拦截、以及对被感染后连接C&C(命令控制)的行为进行管控。
      • 虚拟补丁:开启后,实时防御热门的高危应用漏洞。
    开启VPC边界防火墙 开启开关,则在创建VPC边界防火墙后,自动开启VPC边界防火墙开关。
  6. 单击提交并确认。

开启或关闭VPC边界防火墙

  1. 防火墙开关页面,单击VPC边界防火墙
  2. 高速通道页签,定位到目标VPC边界防火墙的高速通道实例,开启或关闭其防火墙开关
    开启或关闭VPC边界防火墙开关后,请耐心等待。当VPC边界防火墙的防火墙状态变更为已开启,则表示成功开启VPC边界防火墙。当VPC边界防火墙的防火墙状态变更为未开启,则表示成功关闭VPC边界防火墙。

编辑或删除VPC边界防火墙

如果您需要修改VPC边界防火墙的配置,或者业务已不需要该VPC边界防火墙,可以在VPC边界防火墙高速通道页签,定位到目标VPC边界防火墙的高速通道实例,单击右侧操作列的编辑删除

防护VPC和本地数据中心(IDC)间的流量

前提条件

已开通企业版、旗舰版云防火墙。

VPC边界防火墙支持对VPC和VBR之间的流量(即VPC到本地数据中心之间的流量)进行防护。使用云企业网连接VPC和本地数据中心的情况下,该云企业网的VPC边界防火墙开启后,会自动对该VPC和VBR之间的流量开启防护,无需为云企业网VBR单独创建和开启VPC边界防火墙。

登录云防火墙控制台,在防火墙开关页面,您可以在VPC边界防火墙页签的云企业网(基础版)云企业网(企业版)列表,查看到云企业网VBR的防护信息。

后续步骤

  • VPC边界防火墙创建成功后,您可以在访问控制 > VPC边界防火墙页面,设置VPC边界防火墙策略,控制VPC间的访问活动。更多信息,请参见VPC边界防火墙访问策略
  • 只有开启VPC边界防火墙后,您才可以访问VPC访问活动页面,查看VPC网络间的相互访问流量。
