通过在应用中埋点来暴露JVM数据,使用阿里云Prometheus监控采集JVM数据,借助Prometheus Grafana大盘来展示JVM数据,并创建报警,即可实现利用Prometheus监控JVM的目的。本文档以安装在阿里云容器服务K8s集群上的应用为例,介绍如何通过Prometheus监控JVM。

前提条件

您已完成以下操作:

操作流程

本教程的操作流程如图所示。

How it works

步骤一:通过埋点暴露JVM数据

您需要在应用中使用JVM Exporter暴露JVM数据。

具体步骤如下:

  1. pom.xml文件中添加Maven依赖。
    <dependency>
        <groupId>io.prometheus</groupId>
        <artifactId>simpleclient_hotspot</artifactId>
        <version>0.6.0</version>
    </dependency>
  2. 在可以执行初始化的位置添加初始化JVM Exporter的方法。

    例如Demo工程的/src/main/java/com/monitise/prometheus_demo/DemoController.java文件。

    @PostConstruct
        public void initJvmExporter() {
            io.prometheus.client.hotspot.DefaultExports.initialize();
        }
  3. /src/main/resources/application.properties文件中配置用于Prometheus监控的端口(Port)和路径(Path)。
    management.port: 8081
    endpoints.prometheus.path: prometheus-metrics
  4. /src/main/java/com/monitise/prometheus_demo/PrometheusDemoApplication.java文件中打开HTTP端口。
    @SpringBootApplication
    // sets up the prometheus endpoint /prometheus-metrics
    @EnablePrometheusEndpoint
    // exports the data at /metrics at a prometheus endpoint
    @EnableSpringBootMetricsCollector
    public class PrometheusDemoApplication {
        public static void main(String[] args) {
            SpringApplication.run(PrometheusDemoApplication.class, args);
        }
    }

步骤二:将应用部署至阿里云容器服务K8s集群

您需要将该应用部署至容器服务K8s集群,以便阿里云Prometheus监控采集JVM数据。

具体步骤如下:

  1. 逐行运行Demo工程中的buildDockerImage.sh中的以下命令,构建名为promethues-demo的Docker镜像,并将镜像推送至阿里云容器镜像服务ACR。
    mvn clean install -DskipTests
    docker build -t <本地临时Docker镜像名称>:<本地临时Docker镜像版本号> . --no-cache
    sudo docker tag <本地临时Docker镜像名称>:<本地临时Docker镜像版本号> <Registry域名>/<命名空间>/<镜像名称>:<镜像版本号>
    sudo docker push <Registry域名>/<命名空间>/<镜像名称>:<镜像版本号>
    例如:
    mvn clean install -DskipTests
    docker build -t promethues-demo:v0 . --no-cache
    sudo docker tag promethues-demo:v0 registry.cn-hangzhou.aliyuncs.com/testnamespace/promethues-demo:v0
    sudo docker push registry.cn-hangzhou.aliyuncs.com/testnamespace/promethues-demo:v0
  2. 登录容器服务Kubernetes版控制台
  3. 在左侧导航栏选择集群,在集群列表页面上的目标集群右侧操作列单击应用管理
    K8s Cluster Console Button
  4. 工作负载页面单击无状态页签,在无状态页签中,单击使用模板创建
  5. 使用模板创建页签中,选择示例模板自定义,并在文本框中填写以下内容,然后单击创建,将步骤1中创建的Docker镜像promethues-demo部署至容器服务K8s集群中。
    说明 以下配置文件中的prometheus.io/portprometheus.io/path的值分别为步骤一中暴露的阿里云Prometheus监控端口和路径。
    apiVersion: extensions/v1beta1
    kind: Deployment
    metadata:
      name: prometheus-demo
    spec:
      replicas: 2
      template:
        metadata:
          annotations:
            prometheus.io/scrape: 'true'
            prometheus.io/path: '/prometheus-metrics'
            prometheus.io/port: '8081'
          labels:
            app: tomcat
        spec:
          containers:
          - name: tomcat
            imagePullPolicy: Always
            image: registry.cn-hangzhou.aliyuncs.com/fuling/promethues-demo:v0
            ports:
            - containerPort: 8080
              name: tomcat-normal
            - containerPort: 8081
              name: tomcat-monitor
  6. 在左侧导航栏选择服务,在页面右上角单击使用YAML创建资源
  7. 工作负载对应页签中填写以下内容,然后单击创建
    apiVersion: v1
    kind: Service
    metadata:
      labels:
        app: tomcat
      name: tomcat
      namespace: default
    spec:
      ports:
      - name: tomcat-normal
        port: 8080
        protocol: TCP
        targetPort: 8080
      - name: tomcat-monitor
        port: 8081
        protocol: TCP
        targetPort: 8081
      type: NodePort
      selector:
        app: tomcat

步骤三:配置阿里云Prometheus监控以采集JVM数据

具体步骤如下:

  1. 登录容器服务Kubernetes版控制台
  2. 为目标容器服务K8s集群开启阿里云Prometheus监控。具体操作,请参见开始使用Prometheus监控
  3. 登录Prometheus控制台
  4. Prometheus监控页面左上角选择容器服务K8s集群所在的地域,并在目标集群右侧的操作列单击设置
  5. 设置页面单击服务发现页签,在服务发现页签上单击添加ServiceMonitor,在添加ServiceMonitor对话框中填写以下内容,然后单击确定
    apiVersion: monitoring.coreos.com/v1
    kind: ServiceMonitor
    metadata:
      #  填写一个唯一名称
      name: tomcat-demo
      #  填写目标命名空间
      namespace: default
    spec:
      endpoints:
      - interval: 30s
        #  填写service.yaml中Prometheus Exporter对应的Port的Name字段的值
        port: tomcat-monitor
        #  填写Prometheus Exporter对应的Path的值
        path: /metrics
      namespaceSelector:
        any: true
        #  Demo的命名空间
      selector:
        matchLabels:
          #  填写service.yaml的Label字段的值以定位目标service.yaml
          app: tomcat

步骤四:通过Grafana大盘展示JVM数据

您需要在Prometheus控制台导入Grafana大盘模板并指定Prometheus数据源所在的容器服务K8s集群。

  1. 打开Prometheus Grafana大盘概览页
  2. 在左侧导航栏中选择+ > Import,并在Grafana.com Dashboard文本框输入10877,然后单击Load
    Import Grafana Dashboard
  3. Import页面输入以下信息,然后单击Import
    Import Grafana Dashboard with Options
    1. Name文本框中输入自定义的大盘名称。
    2. Folder列表中选择您的阿里云容器服务K8s集群。
    3. Select a Prometheus data source下拉框中选择您的阿里云容器服务K8s集群。

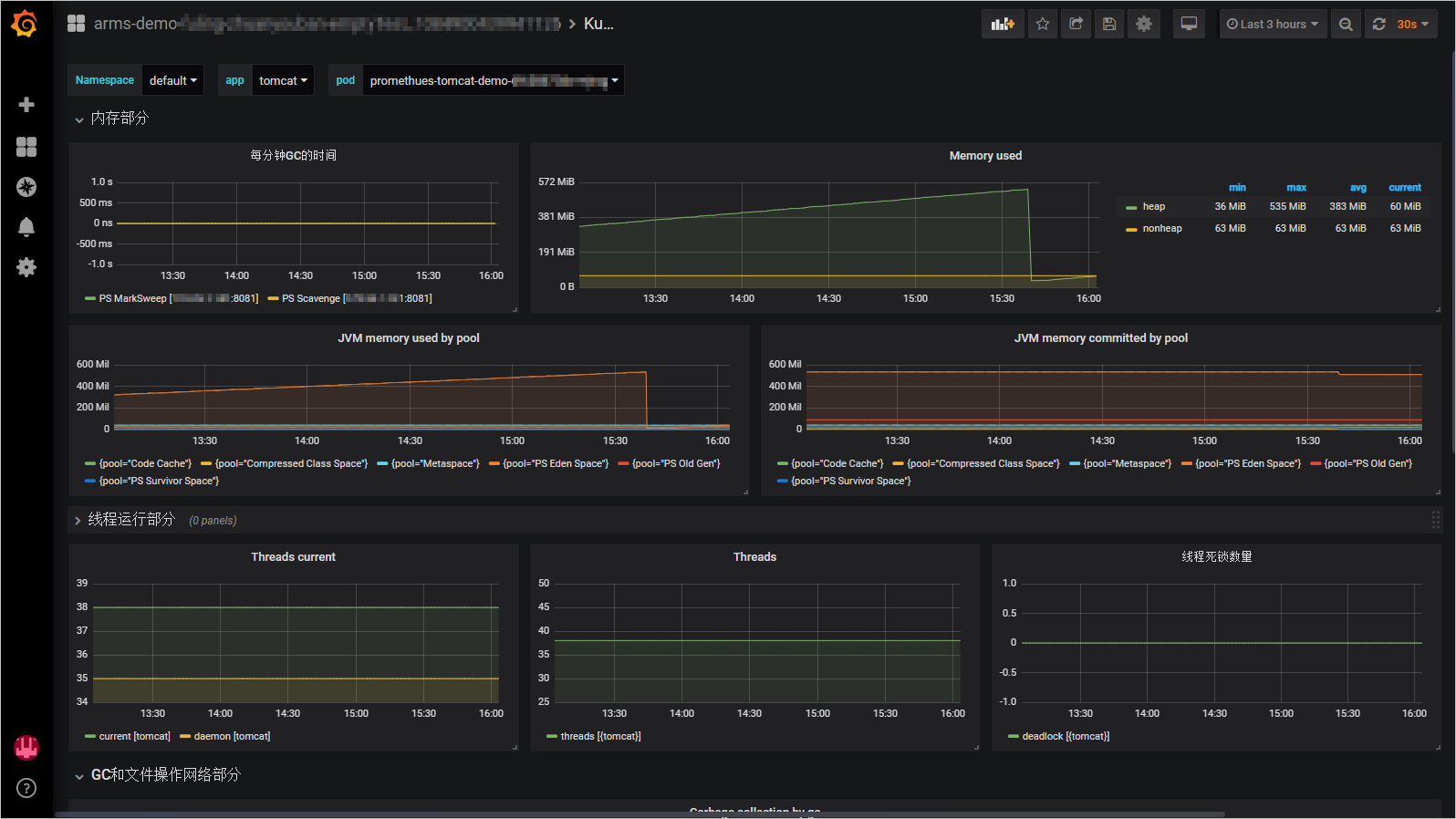

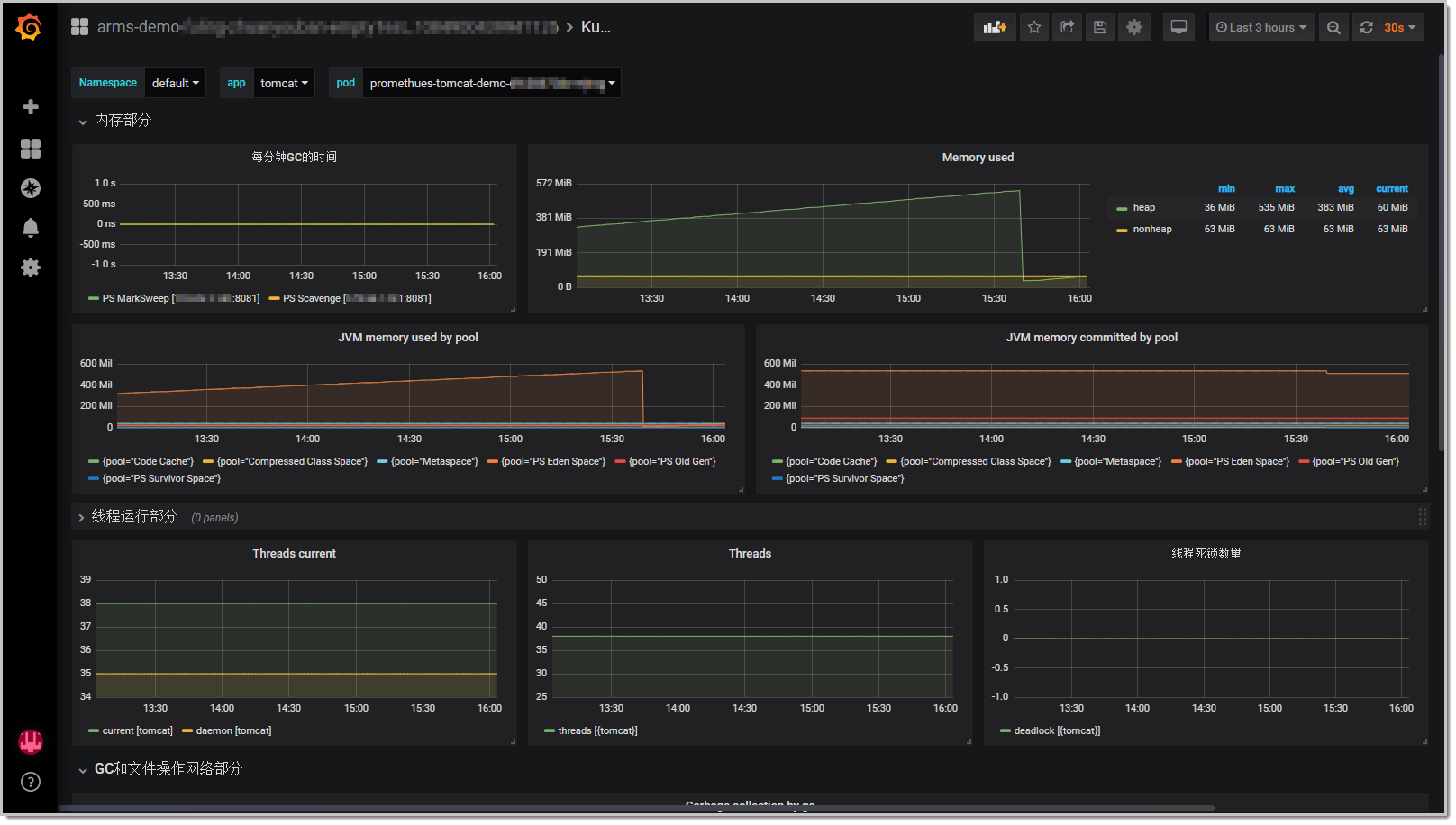

    配置完毕后的Prometheus Grafana JVM大盘如图所示。ARMS Prometheus Grafana Dashboard for JVM

步骤五:创建Prometheus监控报警

  1. 登录Prometheus控制台
  2. 在顶部菜单栏选择目标地域,然后单击目标K8s集群名称。
  3. 在左侧导航栏中选择报警配置Beta,然后在右上角单击创建报警
  4. 创建报警对话框中输入以下信息,完成后单击确认
    说明 时间设置功能暂不支持。
    1. 填写规则名称,例如:网络接收压力报警。
    2. 输入报警规则表达式,表达式需要使用PromQL语句。例如:(sum(rate(kube_state_metrics_list_total{job="kube-state-metrics",result="error"}[5m])) / sum(rate(kube_state_metrics_list_total{job="kube-state-metrics"}[5m]))) > 0.01
      注意 PromQL语句中包含的$符号会导致报错,您需要删除包含$符号的语句中=左右两边的参数及=。例如:将sum (rate (container_network_receive_bytes_total{instance=~"^$HostIp.*"}[1m]))修改为sum (rate (container_network_receive_bytes_total[1m]))
    3. 标签区域单击创建标签可以设置报警标签,设置的标签可用作分派规则的选项。
    4. 注释区域可以编辑告警信息发送模板。单击创建注释,设置message,设置 {{变量名}}告警信息。设置完成后的格式为:message:{{变量名}}告警信息,例如:message:{{$labels.pod_name}}重启。

      您可以自定义变量名,也可以选择已有的标签作为变量名。已有的标签包括:

      • 报警规则表达式指标中携带的标签。
      • 通过报警规则创建的标签,请参见创建报警
      • ARMS系统自带的默认标签,默认标签说明如下。
        标签 说明
        alertname 告警名称,格式为:告警名称_集群名称。
        _aliyun_arms_alert_level 告警等级。
        _aliyun_arms_alert_type 告警类型。
        _aliyun_arms_alert_rule_id 告警规则对应的ID。
        _aliyun_arms_region_id 地域ID。
        _aliyun_arms_userid 用户ID。
        _aliyun_arms_involvedObject_type 关联对象子类型,如ManagedKubernetes,ServerlessKubernetes。
        _aliyun_arms_involvedObject_kind 关联对象分类,如app,cluster。
        _aliyun_arms_involvedObject_id 关联对象ID。
        _aliyun_arms_involvedObject_name 关联对象名称。
    Prometheus-Create alarm

相关操作

Prometheus Grafana JVM大盘配置完毕后,您可以查看Prometheus监控指标和进一步自定义大盘,请参见以下文档:
