您可以在安全沙箱容器Kubernetes集群中使用镜像创建一个可公网访问的nginx应用。

前提条件

创建一个安全沙箱容器集群。详情请参见创建安全沙箱容器集群

操作步骤

  1. 登录容器服务管理控制台
  2. 在Kubernetes菜单下,单击左侧导航栏中的应用 > 无状态,然后单击页面右上角的使用镜像创建
  3. 设置应用名称部署集群命名空间副本数量类型容器运行时注解标签,副本数量即应用包含的Pod数量。然后单击下一步 进入容器配置页面。
    说明
    • 本例中选择无状态类型,即Deployment类型。
    • 容器运行时:可选择runcrunv,如果没有选择,默认为runc。创建安全沙箱容器应用时,需要选择为runv
    如果您不设置命名空间,系统会默认使用 default 命名空间。
    应用基本信息
  4. 设置容器配置。
    说明 您可为应用的Pod设置多个容器。
    1. 设置容器的基本配置。
      • 镜像名称:您可以单击选择镜像,在弹出的对话框中选择所需的镜像并单击确定,本例中为 nginx。

        您还可以填写私有 registry。填写的格式为domainname/namespace/imagename:tag

      • 镜像版本:您可以单击选择镜像版本 选择镜像的版本。若不指定,默认为 latest。
      • 总是拉取镜像:为了提高效率,容器服务会对镜像进行缓存。部署时,如果发现镜像 Tag 与本地缓存的一致,则会直接复用而不重新拉取。所以,如果您基于上层业务便利性等因素考虑,在做代码和镜像变更时没有同步修改 Tag ,就会导致部署时还是使用本地缓存内旧版本镜像。而勾选该选项后,会忽略缓存,每次部署时重新拉取镜像,确保使用的始终是最新的镜像和代码。
      • 镜像密钥:单击设置镜像密钥设置镜像的密钥。对于私有仓库访问时,需要设置密钥,具体可以参见使用镜像密钥
      • 资源限制:可指定该应用所能使用的资源上限,包括 CPU 和内存两种资源,防止占用过多资源。其中,CPU 资源的单位为 cores,即一个核;内存的单位为 Bytes,可以为 Mi 。
      • 所需资源:即为该应用预留资源额度,包括 CPU 和内存两种资源,即容器独占该资源,防止因资源不足而被其他服务或进程争占资源,导致应用不可用。
      • Init Container:勾选该项,表示创建一个Init Container,Init Container包含一些实用的工具,具体参见https://kubernetes.io/docs/concepts/workloads/pods/init-containers/
      基本信息配置
    2. 可选: 配置环境变量。

      支持通过键值对的形式为 Pod 配置环境变量。用于给 Pod 添加环境标志或传递配置等,具体请参见 Pod variable

    3. 可选: 设置健康检查

      支持存活检查(liveness)和就绪检查(Readiness)。存活检查用于检测何时重启容器;就绪检查确定容器是否已经就绪,且可以接受流量。关于健康检查的更多信息,请参见https://kubernetes.io/docs/tasks/configure-pod-container/configure-liveness-readiness-probes

      健康检查
      请求类型 配置说明
      HTTP请求 即向容器发送一个HTTPget 请求,支持的参数包括:
      • 协议:HTTP/HTTPS
      • 路径:访问HTTP server 的路径
      • 端口:容器暴露的访问端口或端口名,端口号必须介于1~65535。
      • HTTP头:即HTTPHeaders,HTTP请求中自定义的请求头,HTTP允许重复的header。支持键值对的配置方式。
      • 延迟探测时间(秒):即initialDelaySeconds,容器启动后第一次执行探测时需要等待多少秒,默认为3秒。
      • 执行探测频率(秒):即periodSeconds,指执行探测的时间间隔,默认为10s,最小为1s。
      • 超时时间(秒):即timeoutSeconds,探测超时时间。默认1秒,最小1秒。
      • 健康阈值:探测失败后,最少连续探测成功多少次才被认定为成功。默认是1,最小值是1。对于存活检查(liveness)必须是1。
      • 不健康阈值:探测成功后,最少连续探测失败多少次才被认定为失败。默认是3。最小值是1。
      TCP连接 即向容器发送一个TCP Socket,kubelet将尝试在指定端口上打开容器的套接字。 如果可以建立连接,容器被认为是健康的,如果不能就认为是失败的。支持的参数包括:
      • 端口:容器暴露的访问端口或端口名,端口号必须介于1~65535。
      • 延迟探测时间(秒):即initialDelaySeconds,容器启动后第一次执行探测时需要等待多少秒,默认为15秒。
      • 执行探测频率(秒):即periodSeconds,指执行探测的时间间隔,默认为10s,最小为1s。
      • 超时时间(秒):即timeoutSeconds,探测超时时间。默认1秒,最小1秒。
      • 健康阈值:探测失败后,最少连续探测成功多少次才被认定为成功。默认是1,最小值是1。对于存活检查(liveness)必须是1。
      • 不健康阈值:探测成功后,最少连续探测失败多少次才被认定为失败。默认是3。最小值是1。
      命令行 通过在容器中执行探针检测命令,来检测容器的健康情况。支持的参数包括:
      • 命令行:用于检测容器健康情况的探测命令。
      • 延迟探测时间(秒):即initialDelaySeconds,容器启动后第一次执行探测时需要等待多少秒,默认为5秒。
      • 执行探测频率(秒):即periodSeconds,指执行探测的时间间隔,默认为10s,最小为1s。
      • 超时时间(秒):即timeoutSeconds,探测超时时间。默认1秒,最小1秒。
      • 健康阈值:探测失败后,最少连续探测成功多少次才被认定为成功。默认是1,最小值是1。对于存活检查(liveness)必须是1。
      • 不健康阈值:探测成功后,最少连续探测失败多少次才被认定为失败。默认是3。最小值是1。
    4. 配置生命周期。

      您可以为容器的生命周期配置容器启动项、启动执行、启动后处理和停止前处理。具体参见https://kubernetes.io/docs/tasks/configure-pod-container/attach-handler-lifecycle-event/

      • 启动执行:为容器设置预启动命令和参数。
      • 启动后处理:为容器设置启动后的命令。
      • 停止前处理:为容器设置预结束命令。
      配置生命周期
    5. 可选: 配置数据卷信息。

      支持配置本地存储和云存储。

      • 本地存储:支持主机目录(hostpath)、配置项(configmap)、保密字典(secret)和临时目录,将对应的挂载源挂载到容器路径中。更多信息参见 volumes
      • 云存储:支持云盘/NAS/OSS三种云存储类型。
      本例中配置了一个云盘类型的数据卷,将该云盘挂载到容器中/tmp 路径下,在该路径下生成的容器数据会存储到云盘中。
      配置数据卷
  5. 完成容器配置后,单击 下一步
  6. 进行高级设置。
    1. 设置访问设置
      您可以设置暴露后端Pod的方式,最后单击创建。本例中选择ClusterIP服务和路由(Ingress),构建一个可公网访问的nginx应用。
      说明

      针对应用的通信需求,您可灵活进行访问设置:

      • 内部应用:对于只在集群内部工作的应用,您可根据需要创建ClusterIP或NodePort类型的服务,来进行内部通信。
      • 外部应用:对于需要暴露到公网的应用,您可以采用两种方式进行访问设置:
        • 创建LoadBalancer类型的服务:使用阿里云提供的负载均衡服务(Server Load Balancer,SLB),该服务提供公网访问能力。
        • 创建ClusterIP、NodePort类型的服务,以及路由(Ingress):通过路由提供公网访问能力,详情参见https://kubernetes.io/docs/concepts/services-networking/ingress/
      创建应用1
      1. 在服务栏单击创建,在弹出的对话框中进行配置,最后单击创建
        创建应用2
        • 名称:您可自主设置,默认为applicationname-svc
        • 类型:您可以从下面 3 种服务类型中进行选择。
          • 虚拟集群 IP:即 ClusterIP,指通过集群的内部 IP 暴露服务,选择该项,服务只能够在集群内部访问。
          • 节点端口:即 NodePort,通过每个 Node 上的 IP 和静态端口(NodePort)暴露服务。NodePort 服务会路由到 ClusterIP 服务,这个 ClusterIP 服务会自动创建。通过请求 <NodeIP>:<NodePort>,可以从集群的外部访问一个 NodePort 服务。
          • 负载均衡:即 LoadBalancer,是阿里云提供的负载均衡服务,可选择公网访问或内网访问。负载均衡可以路由到 NodePort 服务和 ClusterIP 服务。
        • 端口映射:您需要添加服务端口和容器端口,若类型选择为节点端口,还需要自己设置节点端口,防止端口出现冲突。支持 TCP/UDP 协议。
        • 注解:为该服务添加一个注解(annotation),支持负载均衡配置参数,参见通过负载均衡(Server Load Balancer)访问服务
        • 标签:您可为该服务添加一个标签,标识该服务。
      2. 在路由栏单击创建,在弹出的对话框中,为后端Pod配置路由规则,最后单击创建。更多详细的路由配置信息,请参见路由配置说明
        说明 通过镜像创建应用时,您仅能为一个服务创建路由(Ingress)。本例中使用一个虚拟主机名称作为测试域名,您需要在hosts中添加一条记录。在实际工作场景中,请使用备案域名。
        101.37.224.146   foo.bar.com    #即ingress的IP
        配置路由规则
      3. 在访问设置栏中,您可看到创建完毕的服务和路由,您可单击变更删除进行二次配置。
        变更和删除路由
    2. 可选: 容器组水平伸缩
      您可勾选是否开启容器组水平伸缩,为了满足应用在不同负载下的需求,容器服务支持服容器组(Pod)的弹性伸缩,即根据容器 CPU 和内存资源占用情况自动调整容器组数量。
      容器组水平伸缩
      说明 若要启用自动伸缩,您必须为容器设置所需资源,否则容器自动伸缩无法生效。参见容器基本配置环节。
      • 指标:支持CPU和内存,需要和设置的所需资源类型相同。
      • 触发条件:资源使用率的百分比,超过该使用量,容器开始扩容。
      • 最大容器数量:该Deployment可扩容的容器数量上限。
      • 最小容器数量:该Deployment可缩容的容器数量下限。
    3. 可选: 设置调度设置

      您可设置升级方式、节点亲和性、应用亲和性和应用非亲和性,详情参见https://kubernetes.io/docs/concepts/configuration/assign-pod-node/#affinity-and-anti-affinity

      说明 亲和性调度依赖节点标签和Pod标签,您可使用内置的标签进行调度;也可预先为节点、Pod配置相关的标签。
      1. 设置升级方式

        升级方式包括滚动升级(rollingupdate)和替换升级(recreate),详细请参见https://kubernetes.io/zh/docs/concepts/workloads/controllers/deployment/

      2. 设置节点亲和性,通过Node节点的Label标签进行设置。
        设置节点亲和性
        节点调度支持硬约束和软约束(Required/Preferred),以及丰富的匹配表达式(In, NotIn, Exists, DoesNotExist. Gt, and Lt):
        • 必须满足,即硬约束,一定要满足,对应requiredDuringSchedulingIgnoredDuringExecution,效果与NodeSelector相同。本例中Pod只能调度到具有对应标签的Node节点。您可以定义多条硬约束规则,但只需满足其中一条。
        • 尽量满足,即软约束,不一定满足,对应preferredDuringSchedulingIgnoredDuringExecution。本例中,调度会尽量不调度Pod到具有对应标签的Node节点。您还可为软约束规则设定权重,具体调度时,若存在多个符合条件的节点,权重最大的节点会被优先调度。您可定义多条软约束规则,但必须满足全部约束,才会进行调度。
      3. 设置应用亲和性调度。决定应用的Pod可以和哪些Pod部署在同一拓扑域。例如,对于相互通信的服务,可通过应用亲和性调度,将其部署到同一拓扑域(如同一个主机)中,减少它们之间的网络延迟。
        应用亲和性调度

        根据节点上运行的Pod的标签(Label)来进行调度,支持硬约束和软约束,匹配的表达式有:In, NotIn, Exists, DoesNotExist

        • 必须满足,即硬约束,一定要满足,对应requiredDuringSchedulingIgnoredDuringExecution,Pod的亲和性调度必须要满足后续定义的约束条件。
          • 命名空间:该策略是依据Pod的Label进行调度,所以会受到命名空间的约束。
          • 拓扑域:即topologyKey,指定调度时作用域,这是通过Node节点的标签来实现的,例如指定为kubernetes.io/hostname,那就是以Node节点为区分范围;如果指定为beta.kubernetes.io/os,则以Node节点的操作系统类型来区分。
          • 选择器:单击选择器右侧的加号按钮,您可添加多条硬约束规则。
          • 查看应用列表:单击应用列表,弹出对话框,您可在此查看各命名空间下的应用,并可将应用的标签导入到亲和性配置页面。
          • 硬约束条件:设置已有应用的标签、操作符和标签值。本例中,表示将待创建的应用调度到该主机上,该主机运行的已有应用具有app:nginx标签。
        • 尽量满足,即软约束,不一定满足,对应preferredDuringSchedulingIgnoredDuringExecution。Pod的亲和性调度会尽量满足后续定义的约束条件。对于软约束规则,您可配置每条规则的权重,其他配置规则与硬约束规则相同。
          说明

          权重:设置一条软约束规则的权重,介于1-100,通过算法计算满足软约束规则的节点的权重,将Pod调度到权重最大的节点上。

      4. 设置应用非亲和性调度,决定应用的Pod不与哪些Pod部署在同一拓扑域。应用非亲和性调度的场景包括:
        • 将一个服务的Pod分散部署到不同的拓扑域(如不同主机)中,提高服务本身的稳定性。
        • 给予Pod一个节点的独占访问权限来保证资源隔离,保证不会有其它Pod来分享节点资源。
        • 把可能会相互影响的服务的Pod分散在不同的主机上。
        说明 应用非亲和性调度的设置方式与亲和性调度相同,但是相同的调度规则代表的意思不同,请根据使用场景进行选择。
  7. 最后单击创建
  8. 创建成功后,默认进入创建完成页面,会列出应用包含的对象,您可以单击查看应用详情进行查看。
    查看详情

    默认进入新建的nginx-deployment的详情页面。

    查看详情2
    说明 您也可以通过以下操作创建路由与服务。如上图所示,在访问方式页签。
    • 单击服务右侧的创建,也可以进行服务创建,操作步骤同6.i.a。
    • 您单击路由右侧的创建,进行路由的创建,操作同6.i.b。
  9. 单击左侧导航栏的路由与负载均衡 > 路由,可以看到路由列表下出现一条规则。
    路由规则

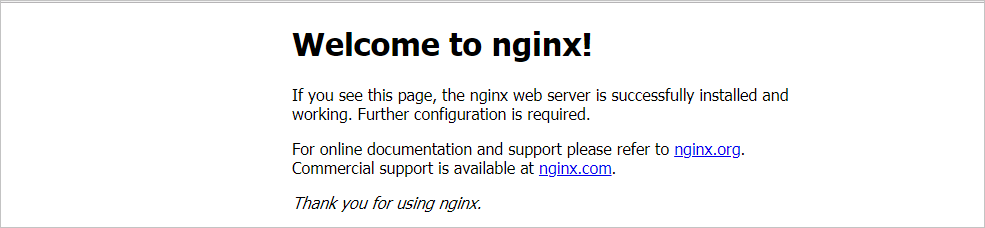

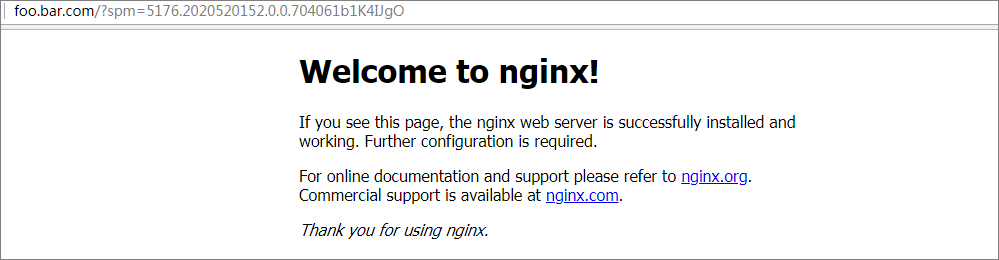

  10. 在浏览器中访问路由测试域名,您可访问 nginx 欢迎页。
    访问nginx
