本章节介绍在蓝图编辑器中，配置逻辑节点的方法。逻辑节点可以帮助您设置组件和组件之间的交互逻辑，实现大屏内各个组件的交互。

使用逻辑节点

  1. 登录DataV控制台。
  2. 在我的可视化页面，移动鼠标至某个大屏项目上。
  3. 单击编辑。
  4. 在画布编辑器页面，单击顶部工具栏的蓝图编辑器图标。
    蓝图编辑器图标
  5. 在蓝图编辑器页面中，单击顶部工具栏的逻辑节点图标。
    逻辑节点图标
    说明
    • 如果逻辑节点面板已经显示，可忽略此步骤。
    • 在配置逻辑节点前，请确保您已经添加了对应的导入节点。如果还未添加，请参考配置蓝图编辑器进行添加。
  6. 在逻辑节点面板中，将需要使用的逻辑节点拖入中间画布中。

    逻辑节点包括了全局节点、流程控制类节点、数据处理类节点以及输入设备类节点。各节点的使用方法以及参数详情，请分别参见全局节点、流程控制、数据处理和输入设备。

配置逻辑节点

在画布中单击逻辑节点，即可在右侧的配置面板中配置节点交互逻辑（全局节点不需要配置）。各节点的共同配置如下。

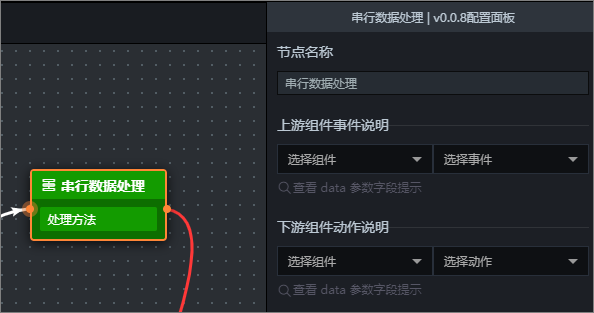

配置逻辑节点
参数 说明
节点名称 自定义逻辑节点的名称，不同的逻辑节点，图标也不同。重命名后可根据图标分辨节点类别和功能。
上下游事件 选择上游组件和事件，查看参数说明。
上下游动作 选择上游组件和事件，查看参数说明。
处理方法 新增并配置处理方法，实现各节点的逻辑交互功能。支持的操作如下：
  • 新建：单击+，新增一个处理方法。

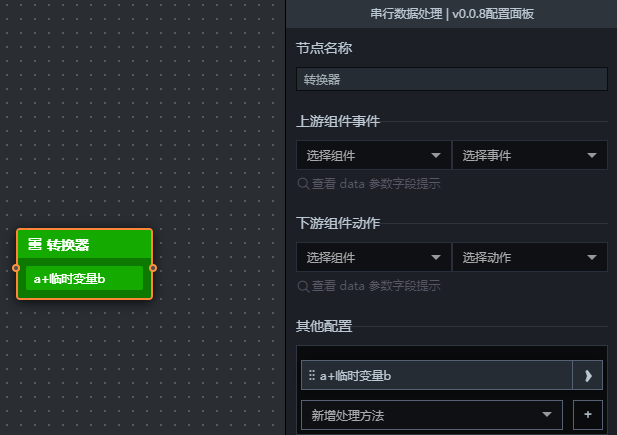

  • 重命名：单击重命名（重命名图标）图标，修改处理方法名称。
  • 创建代码片段：处理方法保存后，单击创建代码片段（创建代码片段图标）图标，保存当前处理方法到控制台代码片段管理处，实现代码片段的复用。
  • 导入代码片段：在处理方法编辑框内，右键单击空白处，在导入代码片段列表中，选择已保存的代码片段进行导入。
注意 输入设备类节点和WebSocket节点不需要配置处理方法。
