应用分析 页面展现了全局范围内运行的应用在指定时间段内的性能数据和拓扑结构。

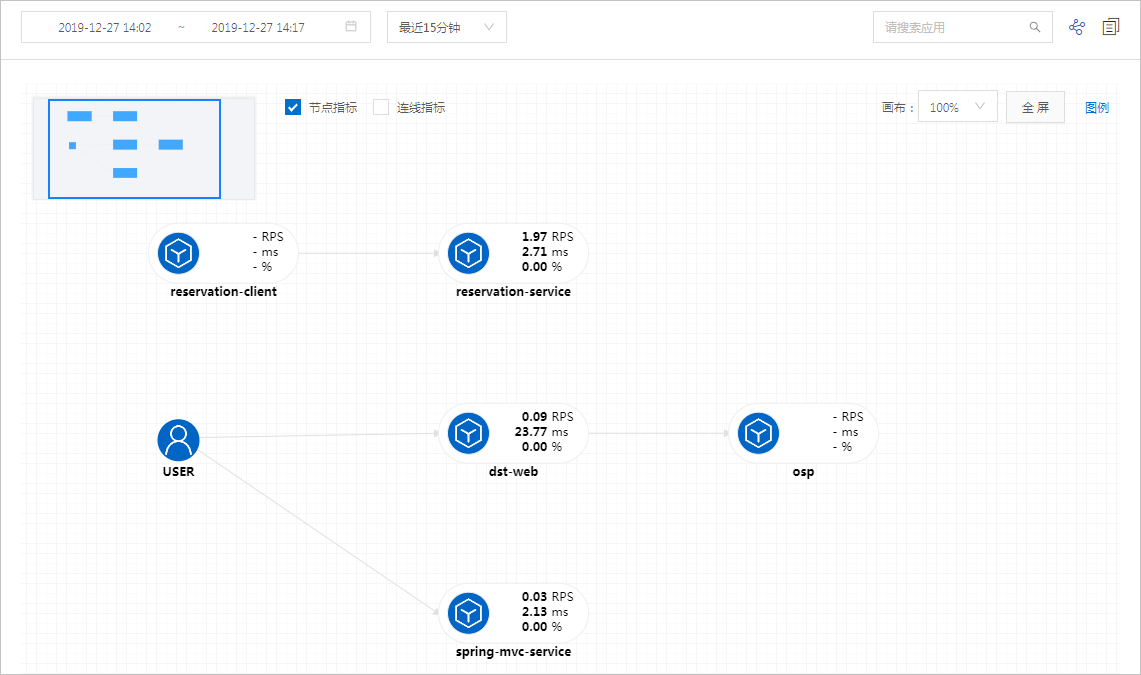

app-topo

查看应用拓扑图

  1. 进入分布式链路跟踪控制台页面,左侧导航栏中选择 应用分析
  2. 在应用拓扑图的左上方,您可以选择时间范围,或者设置自定义的时间范围。默认时间范围为最近 15 分钟,最长时间间隔为 7 天。
  3. 您可以勾选想要查看的指标数据,节点指标与连线指标:
    • 勾选 节点指标 后,即可在拓扑图中直接查看各个节点的性能指标数据。
    • 勾选 连线指标 后,拓扑图中将会显示各个节点之间调用链路的流量数据。
  4. 在拓扑图中,点击任一应用节点或调用连线,可查看该应用或调用链路各性能指标的监控趋势图。应用监控趋势图
  5. 点击一个应用节点后,该节点上方出现 查看应用详情 按钮。点击该按钮,即可前往该应用的详情页,详见 查看应用详情

查看应用列表

应用分析 页面的右上角,点击 列表 图标,可切换至应用列表视图,查看指定统计时段内的各个应用的概览信息,包括流量起点、流量终点、协议类型、请求量(RPS)、响应时间(ms)以及错误率。

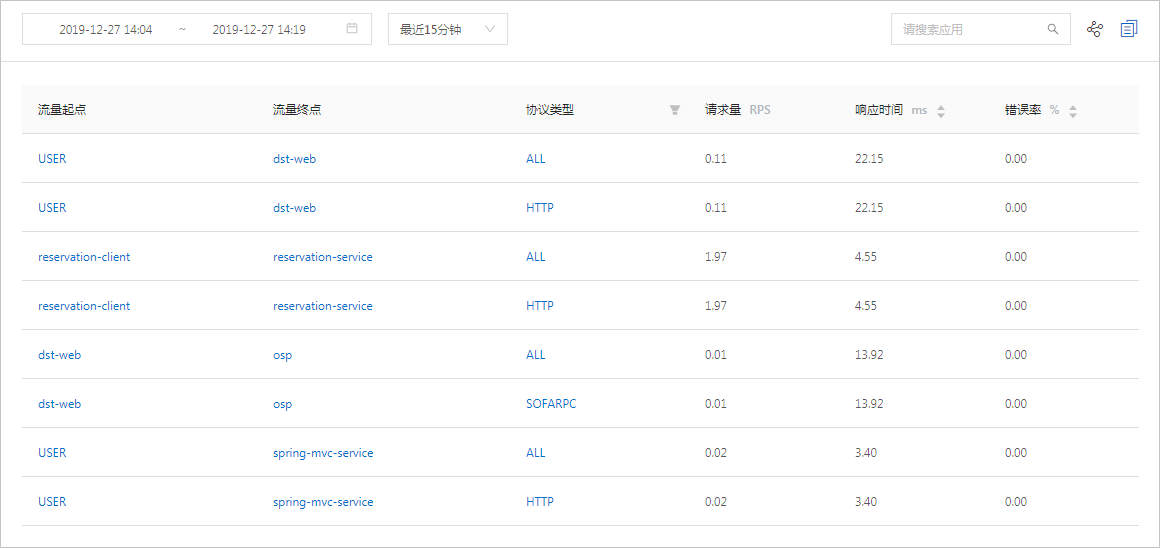

list

您还可以对应用进行如下操作:

  • 点击任意流量起点应用或终点应用名称,即可查看该节点详情,详见 查看应用详情
  • 点击协议类型,即可查看流量监控数据。

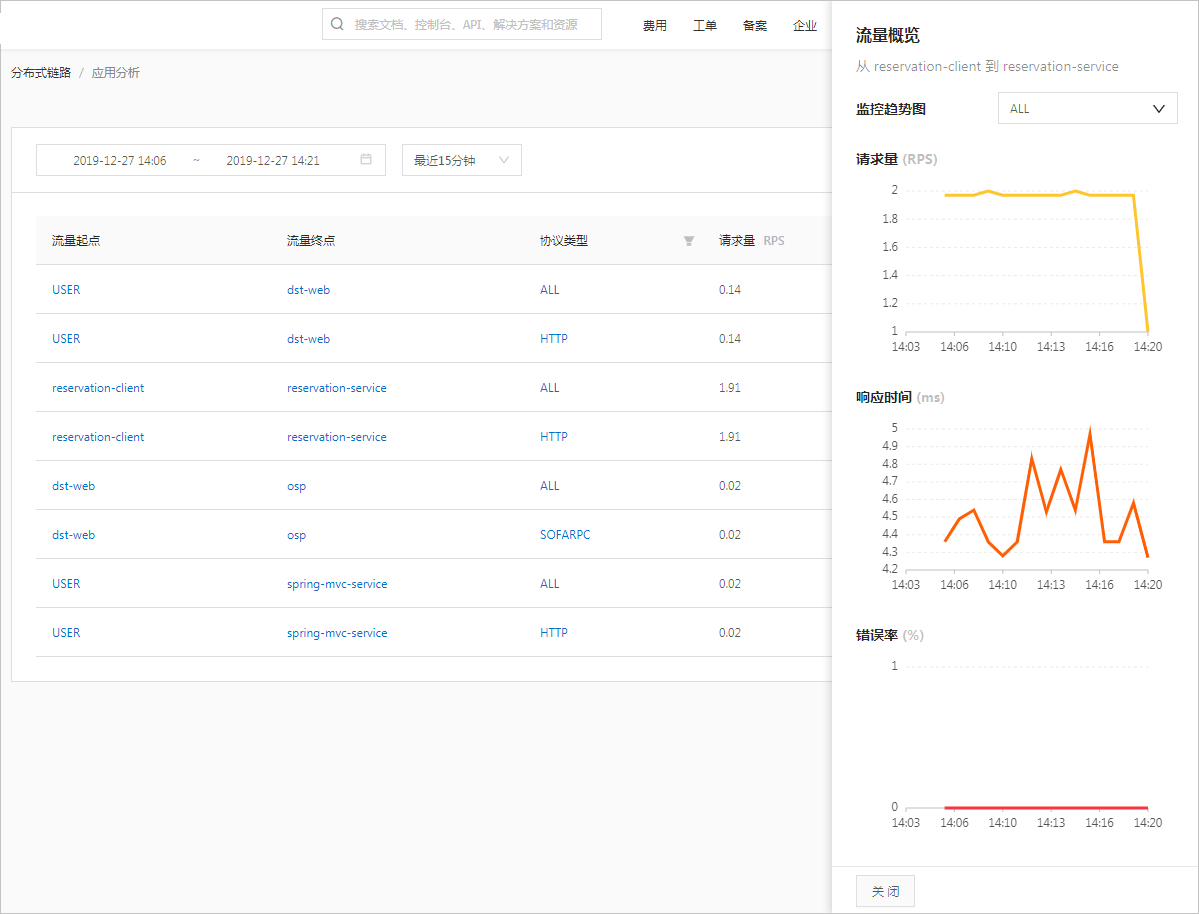

流量监控数据
