API 详情页提供指定时间段内应用中所有 API 请求的成功率、平均成功耗时、平均失败耗时、缓慢次数、错误次数,并以 API 请求发起端的环境、地域、网络等五种维度展示统计数据。

页面入口

  1. 登录 ARMS 控制台
  2. 在左侧导航栏选择前端监控
  3. 在右侧应用列表中单击目标应用。
  4. 在左侧导航栏中单击 API详情,跳转至 API 详情页面。

    本文将页面划分为3个区域进行说明。

    图 1. API 详情
     API details

成功率

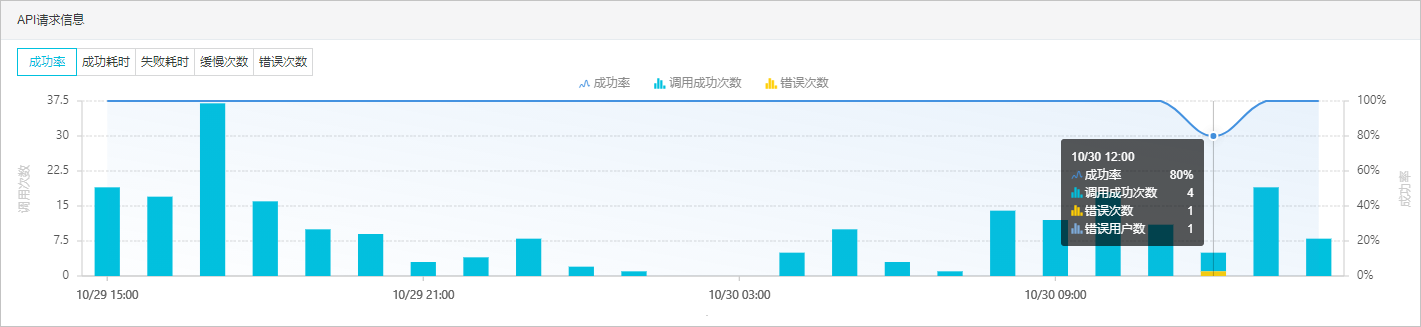

  • 请求成功率:从区域1左上角的下拉列表中选择,以折线图显示指定时间段内应用中所有 API 请求的成功率,对应右侧纵轴。
  • 调用次数:在区域1中,以柱状图显示指定时间段内每小时的调用次数,对应左侧纵轴。

    其中蓝色为成功次数,黄色为错误次数。

    将鼠标悬停在目标柱状图上,则显示该小时内的统计数据。例如12/02 17:00显示的是12月2日17:00至17:59的统计数据。

  • 各维度数据:在区域2中,显示指定时间段内的请求成功率在五种维度上的分布情况,维度包括操作系统设备浏览器中国省市网络制式。页面展示请求次数前五位的数据,从多至少依次列出。例如在操作系统这一维度下,来自 Android 系统的请求次数最多。98.89%为来自 Android 系统的成功请求次数在来自 Android 系统的总请求次数中的比率。
    os维度
  • 筛选数据:单击目标属性的条形图,例如上图中 android 的条形图,页面会根据操作系统:android 的条件筛选数据。区域1、2、3中均仅显示来自 Android 系统的请求的统计数据。

    也可以通过单击区域1上方的高级自定义筛选来选取筛选条件。

    API details filter

    也可以清除筛选条件

    API clear filter

成功耗时/失败耗时

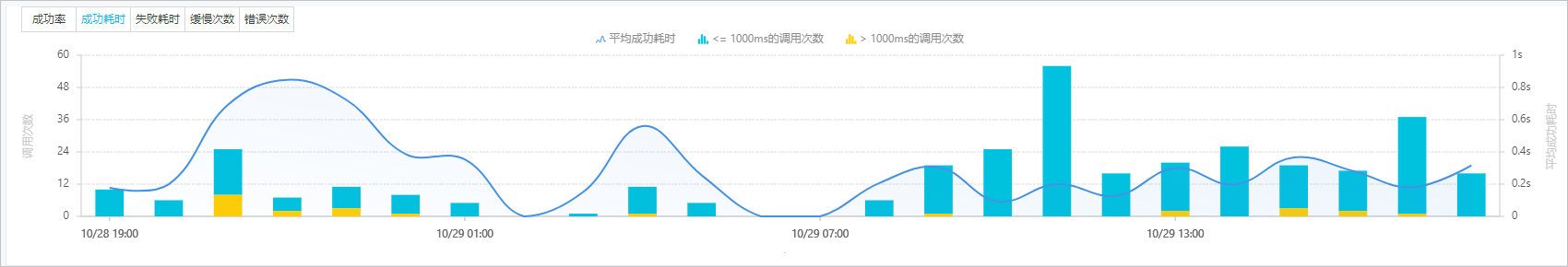

  • 平均成功耗时/平均失败耗时:从区域1左上角的下拉列表中选择成功耗时失败耗时,以折线图显示指定时间段内应用中所有 API 的平均成功耗时/平均失败耗时,对应右侧纵轴。
  • 成功调用总次数/失败调用总次数:在区域1中,以柱状图显示每小时的成功调用总次数/失败调用总次数,对应左侧纵轴。

    其中蓝色为耗时≤1000ms的调用次数,黄色为耗时≥1000ms的调用次数。

    将鼠标悬停在目标柱状图,则显示该小时内的统计数据。例如12/02 17:00显示的是12月2日17:00至17:59的统计数据。

  • 耗时占比

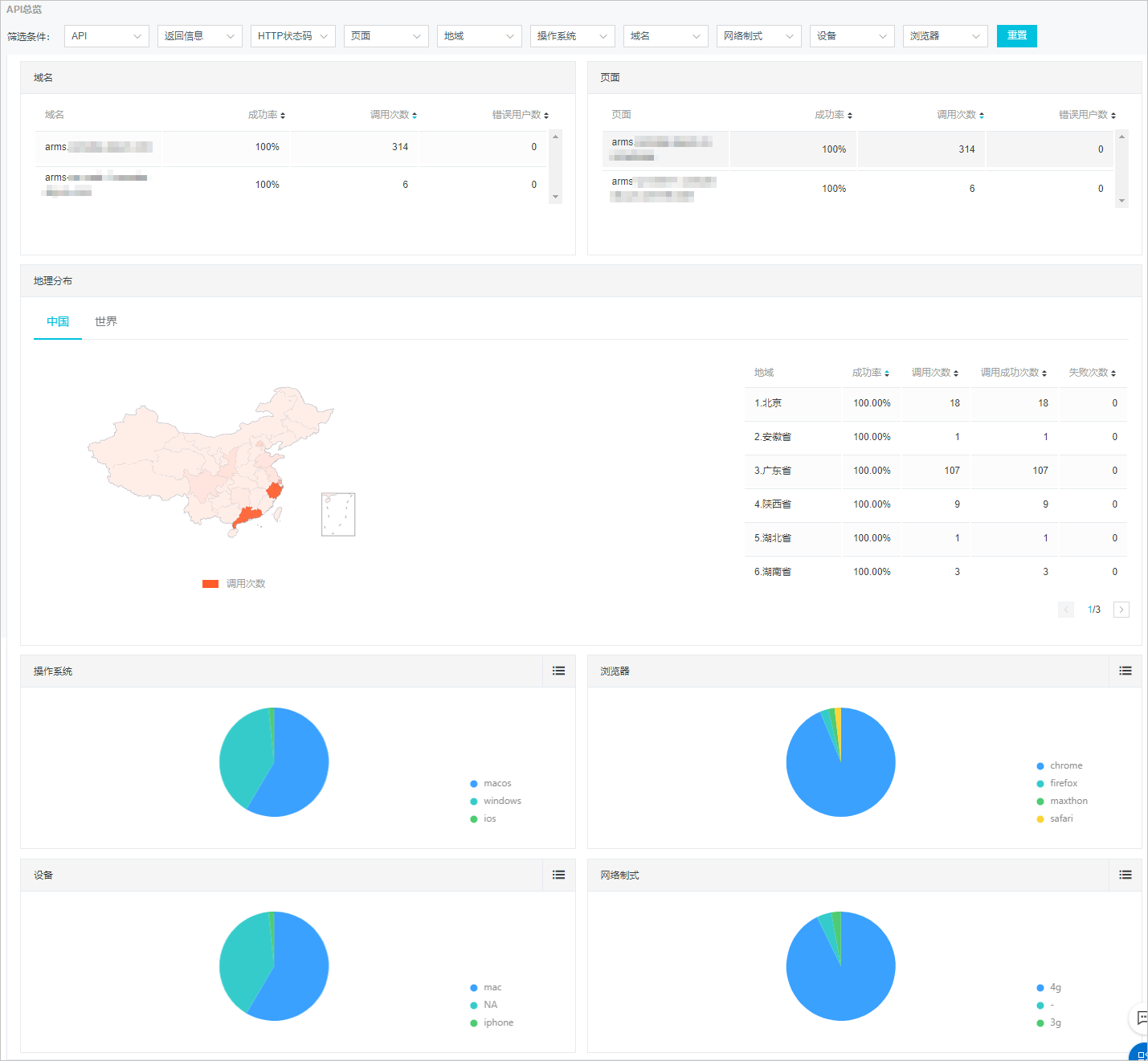

    在区域2中,以饼图展示五种维度下,各属性的耗时占比。

    耗时占比 = 该属性的总耗时 / 站点的总耗时

    在饼图右侧以耗时从多至少的顺序列出各属性名称及其颜色标识。例如在操作系统这一维度下,来自 Windows 系统的请求的耗时比率最大。

    os 耗时
  • 筛选数据:单击饼图上目标属性的色块,如表示 windows 的黄色色块,页面会根据操作系统:windows 的条件筛选数据。区域1、2、3中均仅显示来自 Windows 的请求的统计数据。

    也可以通过单击区域1上方的高级自定义筛选来选取筛选条件。

    API details filter

    也可以清除筛选条件

    API clear filter

缓慢次数/错误次数

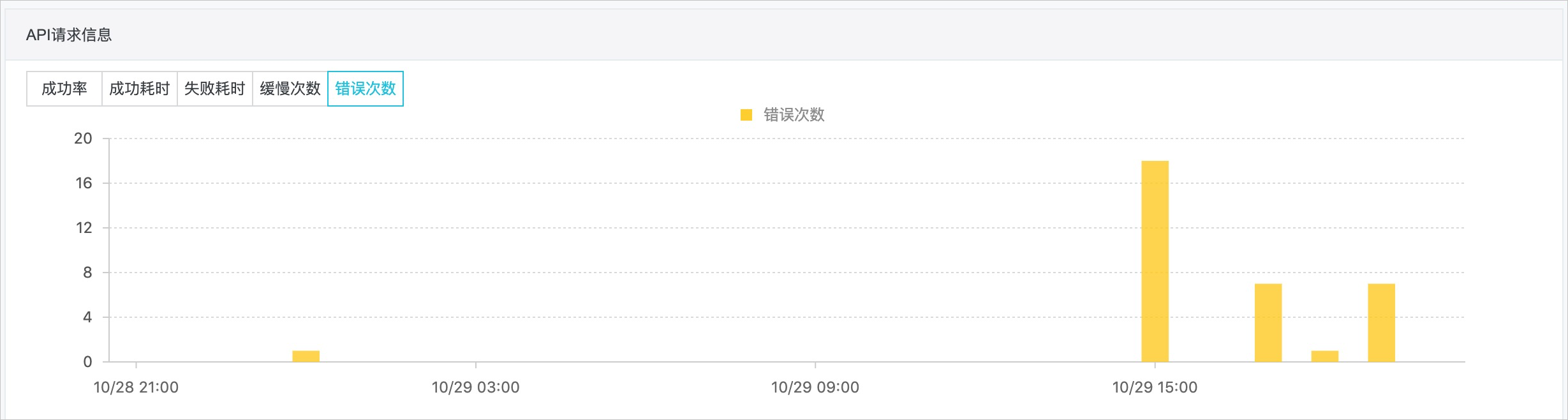

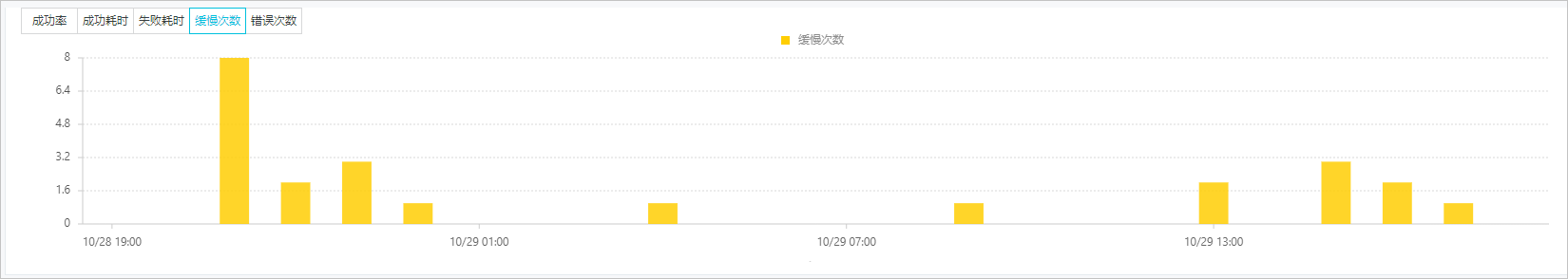

  • 从区域1左上角的下拉列表中选择缓慢次数错误次数,以柱状图显示指定时间段内应用中所有 API 的缓慢请求次数(耗时≥1000ms的调用次数)或错误请求次数,对应左侧纵轴。
  • 各小时数据:将鼠标悬停在目标柱状图,则显示该小时内的统计数据。例如12/02 17:00显示的是12月2日17:00至17:59的统计数据。
  • 次数占比

    缓慢次数占比 = 该属性的缓慢次数 / 站点的总缓慢次数

    错误次数占比 = 该属性的错误次数 / 站点的总错误次数

    在区域2中,以饼图展示五种维度下,各属性的次数占比,并在饼图右侧以次数从多至少的顺序列出各属性名称及其颜色标识。例如在错误次数这一指标下,操作系统维度中,来自 macOS 的请求的错误次数比率最大。

    invalid qusts
  • 筛选数据:单击饼图上目标属性的色块,如表示 macos 的黄色色块,页面会根据操作系统:macos 的条件筛选数据。区域1、2、3中均仅显示来自 macOS 的请求的统计数据。

    也可以通过单击区域1上方的高级自定义筛选来选取筛选条件。

    API details filter

    也可以清除筛选条件

    API clear filter

API 请求列表

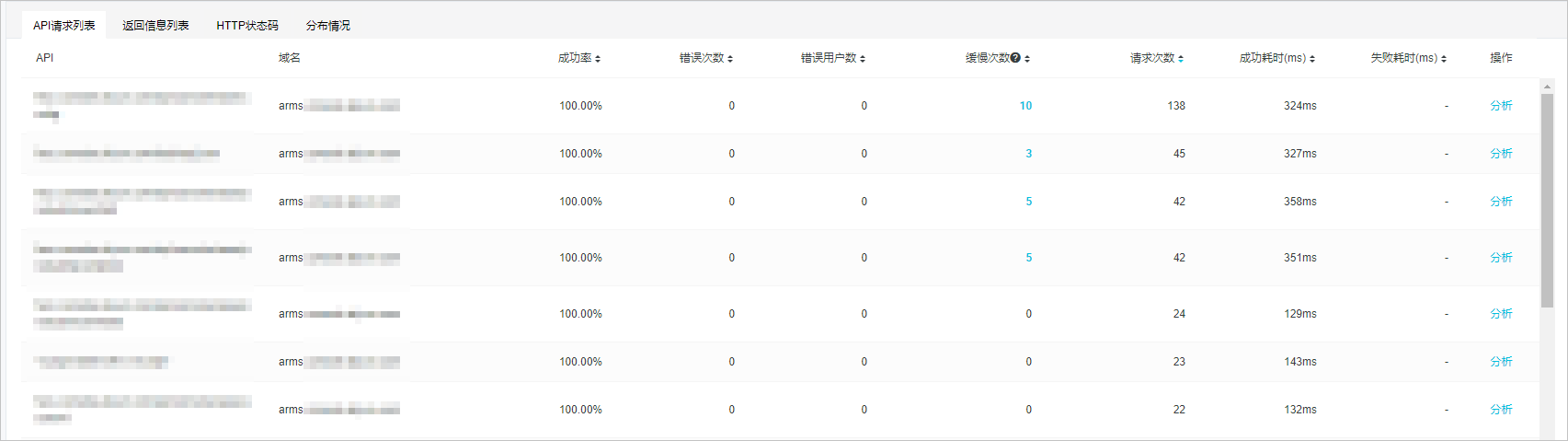

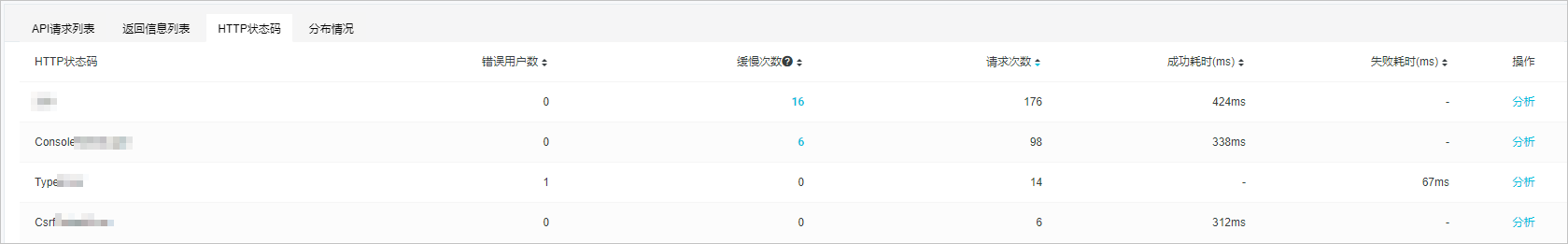

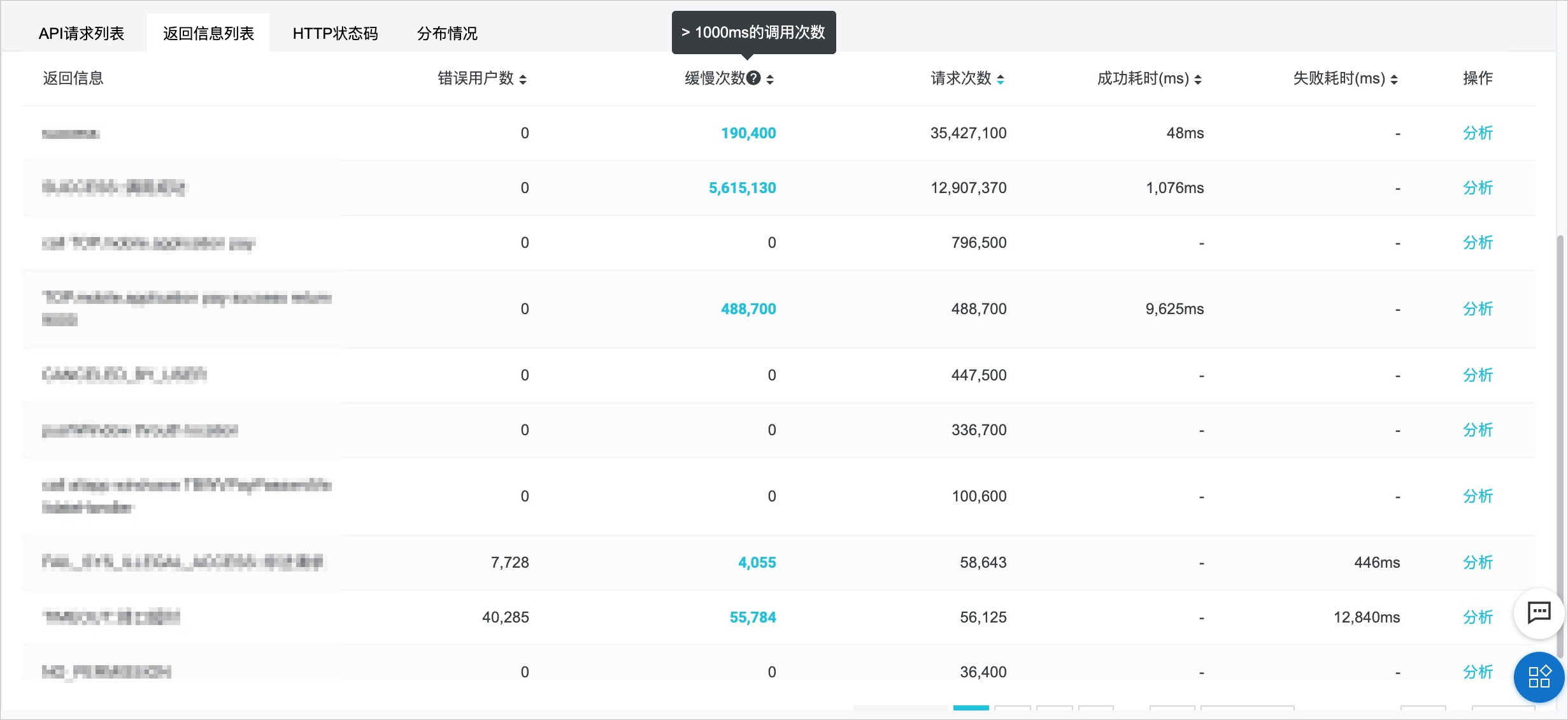

在区域3中显示各 API 在指定时间段内的请求情况。

  • 单击列表首行中的属性,可对列表进行排序或者筛选。
  • API list
  • 单击错误次数列的数字,显示指定时间段内错误请求的详情。
    error details
  • 单击缓慢次数列的数字,显示指定时间段内缓慢请求的详情。
    slow details
