物联网平台华东2(上海)、华北2(北京)、华南1(深圳)地域支持设备使用HTTPS协议接入。设备与物联网平台通过HTTPS协议进行连接通信仅适用于单纯的设备上报数据场景。请求方式仅支持POST,且设备上报的数据不超过128 KB。

背景信息

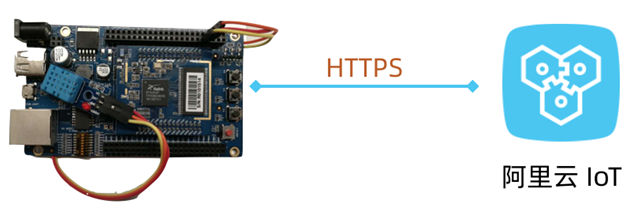

本实践案例以温湿度采集器为例,介绍设备通过HTTPS协议连接物联网平台并上报数据的配置和开发方法。

iot

创建产品和设备

在物联网平台控制台创建产品和设备,获取设备证书信息(ProdcutKey、DeviceName和DeviceSecret),并定义物模型。

  1. 登录物联网平台控制台
  2. 实例概览页面,找到对应的实例,单击实例进入实例详情页面。
    注意 目前华东2(上海)、华北2(北京)、华南1(深圳)地域开通了企业版实例服务。其他地域,请跳过此步骤。
    实例概览
  3. 在左侧导航栏,选择设备管理 > 产品,再单击创建产品,创建一个产品。
    参数 说明
    产品名称 自定义产品名称。
    所属品类 选择自定义品类
    节点类型 选择直连设备
    连网方式 选择Wi-Fi
    数据格式 选择ICA标准数据格式(Alink JSON)
    认证方式 选择设备密钥
  4. 产品创建成功后,单击前往定义物模型
  5. 产品详情页的功能定义页签下,选择编辑草稿 > 添加自定义功能,添加以下属性。
    本示例中,温湿度采集器会上报温度和湿度,因此需为该产品定义对应的两个属性。
    功能类型 功能名称 标识符 数据类型 取值范围 步长 读写类型
    属性 温度 temperature int32 -10~50 1 只读
    属性 湿度 humidity int32 1~100 1 只读
  6. 物模型编辑完成后,单击发布上线,将物模型发布为正式版。
  7. 在左侧导航栏,选择设备,单击添加设备,在刚创建的产品下添加设备。
    设备创建成功后,获取设备证书信息(ProductKey、DeviceName和DeviceSecret)。

开发设备端

开发设备端实现设备通过HTTPS协议连接物联网平台,并上报温湿度属性数据。

  1. 配置设备身份认证。

    设备请求与物联网平台建立连接时,物联网平台会进行设备身份认证。认证通过后,下发设备token。设备token将在设备上报数据时使用。

    设备身份认证请求参数如下表。

    参数 说明
    method 请求方法。必须指定为POST
    uri 指定为https://iot-as-http.cn-shanghai.aliyuncs.com/auth
    productKey 设备所属产品的Key。可从物联网平台的控制台对应实例下的设备详情页获取。
    deviceName 设备名称。从物联网平台的控制台对应实例下的设备详情页获取。
    clientId 客户端ID。长度为64字符内,可使用设备的MAC地址或SN码。本示例中,使用函数random()生成随机数。
    timestamp 时间戳。本示例中使用函数now()获取当前时间戳。
    signmethod 算法类型,支持hmacmd5和hmacsha1。
    sign 签名,即计算出的password。password计算方法示例如下。
    password = signHmacSha1(params, deviceConfig.deviceSecret)

    设备身份认证示例代码如下。

    var rp = require('request-promise');
    const crypto = require('crypto');

    const deviceConfig = {
        productKey: "<yourProductKey>",
        deviceName: "<yourDeviceName>",
        deviceSecret: "<yourDeviceSecret>"
    }

    //获取身份token。
    rp(getAuthOptions(deviceConfig))
        .then(function(parsedBody) {
            console.log('Auth Info :',parsedBody)
        })
        .catch(function(err) {
            console.log('Auth err :'+JSON.stringify(err))
        });

    //生成Auth认证的参数。
    function getAuthOptions(deviceConfig) {

        const params = {
            productKey: deviceConfig.productKey,
            deviceName: deviceConfig.deviceName,
            timestamp: Date.now(),
            clientId: Math.random().toString(36).substr(2),
        }

        //生成clientId、username和password。
        var password = signHmacSha1(params, deviceConfig.deviceSecret);

        var options = {
            method: 'POST',
            uri: 'https://iot-as-http.cn-shanghai.aliyuncs.com/auth',
            body: {
                "version": "default",
                "clientId": params.clientId,
                "signmethod": "hmacsha1",
                "sign": password,
                "productKey": deviceConfig.productKey,
                "deviceName": deviceConfig.deviceName,
                "timestamp": params.timestamp
            },
            json: true
        };

        return options;
    }

    //HmacSha1 sign
    function signHmacSha1(params, deviceSecret) {

        let keys = Object.keys(params).sort();
        // 按字典序排序。
        keys = keys.sort();
        const list = [];
        keys.map((key) => {
            list.push(`${key}${params[key]}`);
        });
        const contentStr = list.join('');
        return crypto.createHmac('sha1', deviceSecret).update(contentStr).digest('hex');
    }
    配置完成后,可运行以上程序代码,进行设备认证测试。认证成功,则获得token。iot
    注意 设备认证返回的token会在一定周期后失效(目前token有效期是7天),请务必考虑token失效逻辑的处理。
  2. 配置设备上报数据。

    认证通过,设备获得token后,便可使用token作为上报数据的password。

    设备上报数据的请求参数如下表。

    参数 说明
    method 请求方法。必须指定为POST
    uri endpoint地址和Topic组成uri:https://iot-as-http.cn-shanghai.aliyuncs.com/topic + topic
    后一个topic需指定为设备上报属性的Topic:
    /sys/${deviceConfig.productKey}/${deviceConfig.deviceName}/thing/event/property/post
    body 设备上报的消息内容。
    password 指定为设备认证返回的token
    Content-Type 设备上报的数据的编码格式。目前仅支持:application/octet-stream。

    设备上报数据示例代码如下。

    const topic = `/sys/${deviceConfig.productKey}/${deviceConfig.deviceName}/thing/event/property/post`;
    //上报数据。
    pubData(topic, token, getPostData())

    function pubData(topic, token, data) {

        const options = {
            method: 'POST',
            uri: 'https://iot-as-http.cn-shanghai.aliyuncs.com/topic' + topic,
            body: data,
            headers: {
                password: token,
                'Content-Type': 'application/octet-stream'
            }
        }

        rp(options)
            .then(function(parsedBody) {
                console.log('publish success :' + parsedBody)
            })
            .catch(function(err) {
                console.log('publish err ' + JSON.stringify(err))
            });

    }
    //模拟物模型数据。
    function getPostData() {
        var payloadJson = {
            id: Date.now(),
            params: {
                humidity: Math.floor((Math.random() * 20) + 60),
                temperature: Math.floor((Math.random() * 20) + 10)
            },
            method: "thing.event.property.post"
        }

        console.log("===postData\n topic=" + topic)
        console.log(payloadJson)

        return JSON.stringify(payloadJson);
    }
    配置完成后,可运行以上代码程序,进行设备上报数据测试。运行程序后,可在本地日志中查看运行结果。iot

    在物联网平台控制台上,在对应实例下,该设备的设备详情运行状态页签下,可查看设备上报的温湿度属性数据。说明设备端已通过HTTPS协议成功接入物联网平台,并上报了数据。

使用HTTPS连接通信的更多说明,请参见HTTPS连接通信
