资源大盘

更新时间:2020-09-03 15:37:53

资源大盘 页面主要展示了消息生成和消费的数据统计及各项监控数据变化趋势等。通过该页面,您可以查看到一段时间范围内 Topic 等资源的统计数据、发送至某 Topic 的消息总量或者消息生产数据,以及某个时段内某 Topic 投递给某 Group ID 的消息总量和消息消费数据等。

操作步骤

  1. 进入消息队列控制台页面,左侧导航栏选择 资源大盘
  2. 选择或自定义时间范围,默认范围是最近 1 小时,支持的最长时间间隔为 7 天。
  3. 点击 刷新,即可获取并查看目标时间范围内的各项资源数据:

资源统计数据

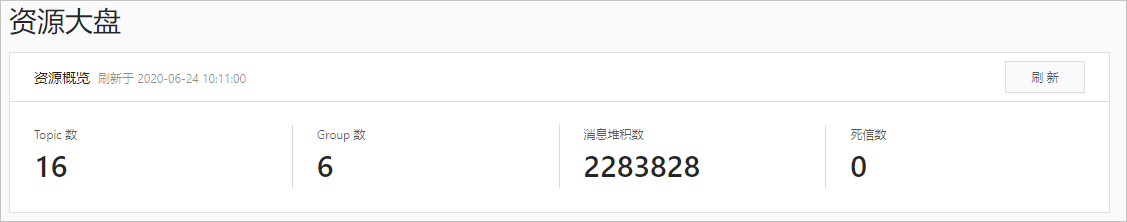

资源大盘 首先展示的是当前环境内消息相关资源的数据统计概览信息,包括 Topic 总数、Group 总数、消息堆积量与死信总数,如下图所示。
资源概览

此外,您还可以查看到消息生产数据 TPM、消息堆积数以及死信数的数据变化趋势。

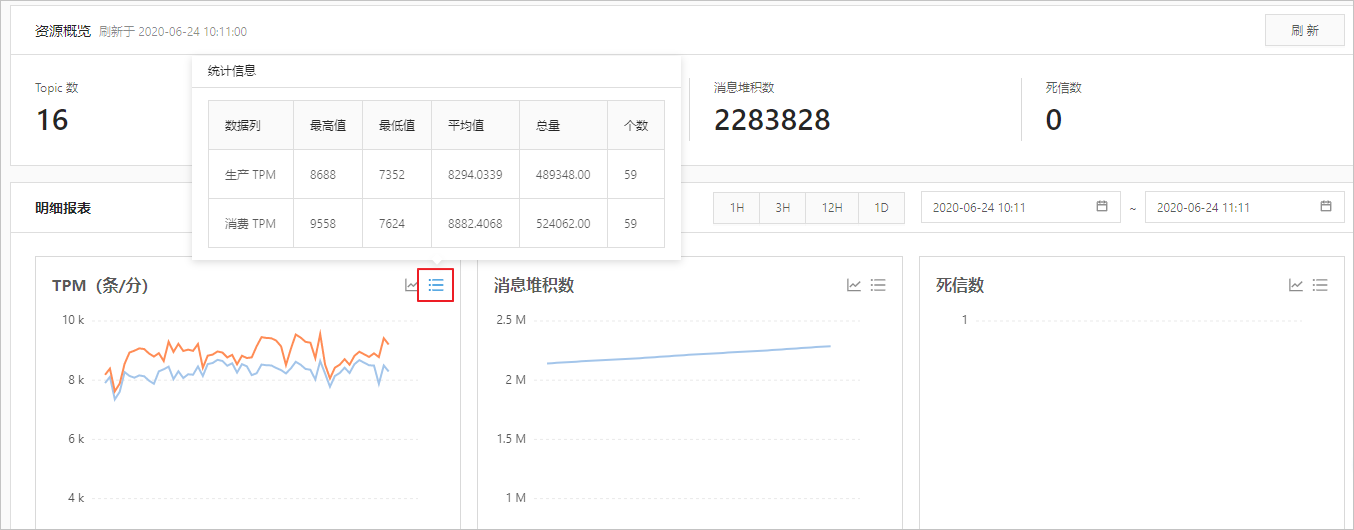

  • 点击各监控图表右上角的 统计信息icon 图标,即可查看监控指标目标时间范围内的详细统计信息,如下图所示。
    统计信息
  • 点击各监控图表右上角的 变化 图标,即可在新窗口中进一步查看该监控指标的详细趋势变化。

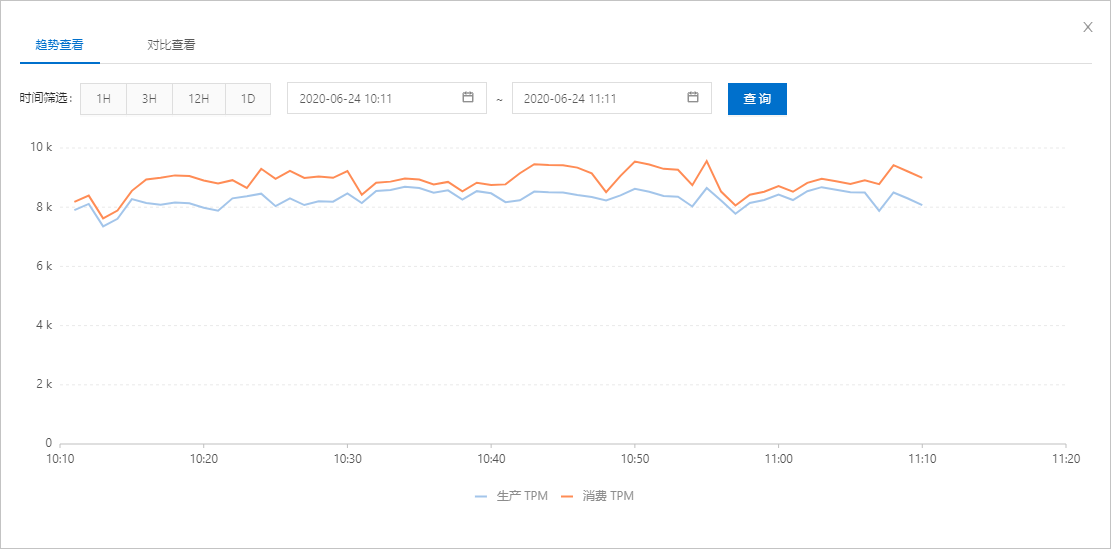

    • 趋势查看:在 趋势查看 页签下,重新选择您想要查看的趋势的时间范围后,点击 查询 即可,如下图所示。
      趋势查看

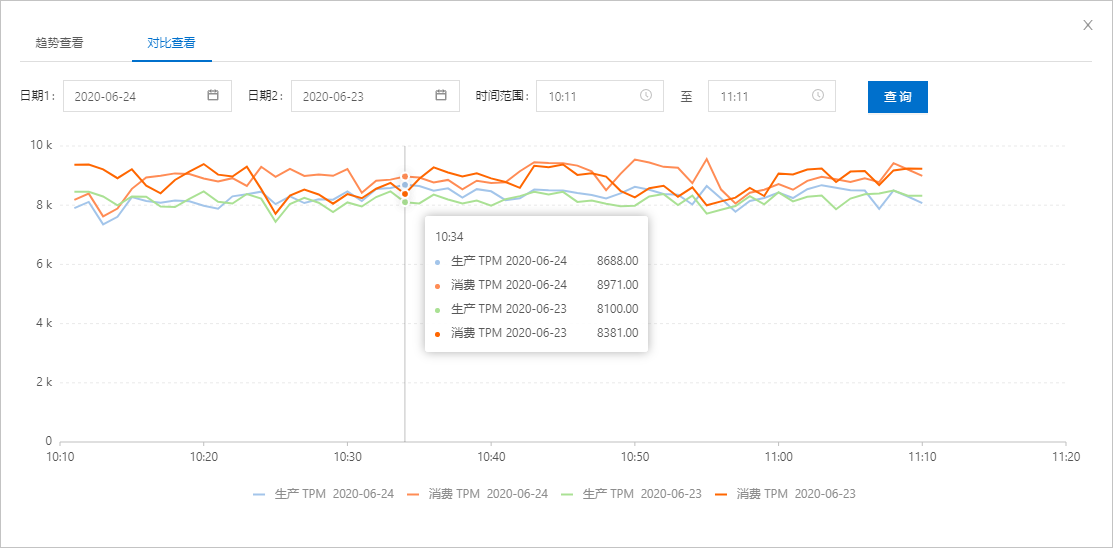

    • 对比查看:在 对比查看 页签下,选择您想要对比查看趋势变化的两个日期及目标时间范围,点击 查询 即可,如下图所示。
      对比查看

Topic 生产报表

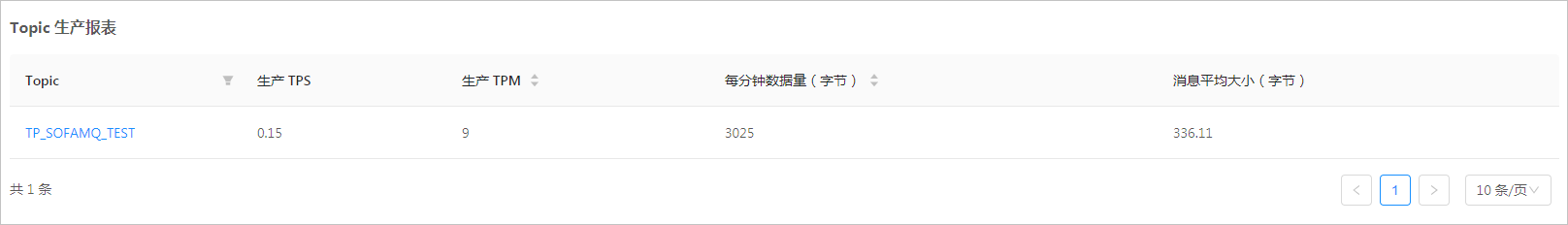

Topic 生产报表 默认展示了当前环境所有 Topic 各项数据信息,包括 Topic 名称、消息生产数据(TPS/TPM)、每分钟数据量(字节)以及平均大小(字节),如下图所示。

  • 点击任一 Topic,即可进入该 Topic 的详情页查看具体的资源监控数据。
  • 点击各项指标处的数据,即可进一步查看趋势以及对比查看两个不同时段的趋势变化。

Topic生产报表

Group 消费报表

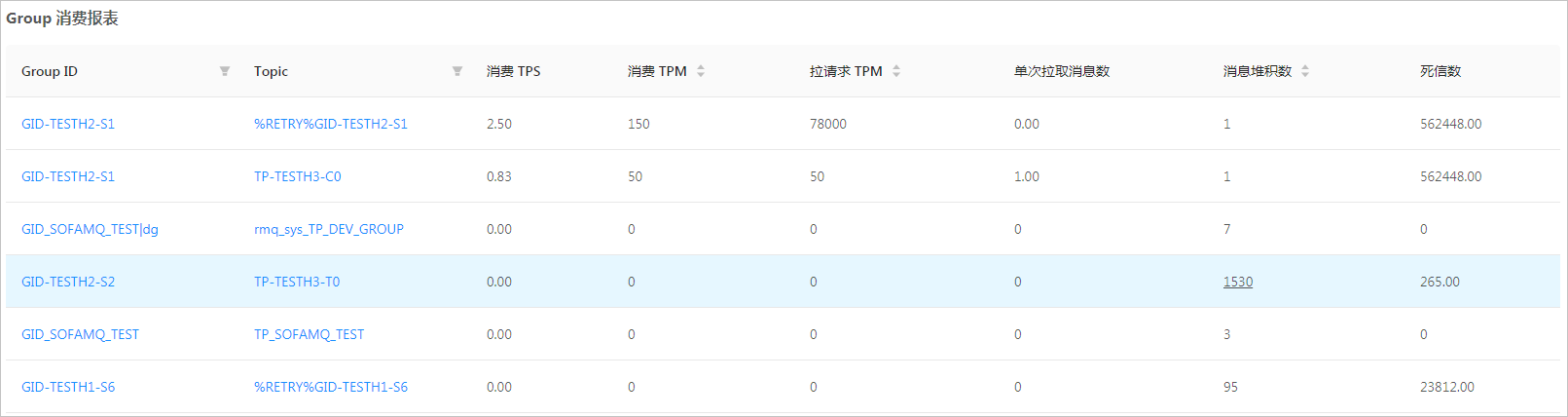

Group 消费报表 默认展示了当前环境所有 Group 各项数据信息,包括 Group ID、对应的 Topic、消息消费数据(TPS/TPM)、每分钟拉请求数、单次拉取数量以及当前积压量。

  • 点击任一 Group ID 或 Topic,即可进入 Group ID 或 Topic 的详情页查看具体的资源监控数据。
  • 点击各项指标处的数据,即可进一步查看趋势以及对比查看两个不同时段的趋势变化。

group 消费报表
