地图容器是3D平面中国地图中用于承载地图本身和各子组件的容器,支持添加散点层、飞线层、柱状图层子组件,支持配置地图的位置和颜色等,能够以3D立体多角度多形式地渲染中国地理位置的实时数据。本文介绍3D平面中国地图容器各配置项的含义。
配置
- 子组件管理
- 添加子组件:
- 登录DataV控制台。
- 在我的可视化页面,单击您创建的可视化应用。
- 在可视化应用编辑器页面,单击左上角的
图标。
- 在左侧导航栏,单击
图标。
- 在地图面板中,单击3D平面中国地图,并将其拖入画布中。
- 在页面右侧的配置页签中,单击子组件管理左侧的
图标。
- 选择一个或多个子组件,单击添加子组件。
添加成功后,子组件会显示在子组件管理中。
- 单击已经添加的子组件,配置子组件参数。
- 配置完成后,单击左上角的
图标,返回3D平面中国地图配置页面,配置其他子组件。
- 复制、编辑、删除子组件:鼠标移至已经添加的子组件上,单击右侧的
图标,复制子组件。单击
图标,修改子组件名称。单击
图标,删除子组件。
- 添加子组件:
- 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置弹出框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置。
- 图表尺寸:包括组件的宽度和高度,单位为px。可单击
锁定组件的宽高比,等比例修改组件的宽高。再次单击进行解锁,解锁后宽高比不受限制。
- 图表位置:包括组件的横坐标和纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。
- 旋转角度:以组件的中心为中心点,进行旋转,单位为度(°)。
- 手动输入角度值,控制组件的旋转角度。
- 拖动
图标内的黑点,控制组件的旋转角度。
- 单击
图标,控制组件左右翻转样式。
- 单击
图标,控制组件上下翻转样式。
- 透明度:取值范围为[0,1]。为0时,图表隐藏;为1时,图表全部显示。默认为1。
- 全局设置
- 相机旋转
参数 说明 水平方向 相机水平方向的旋转角度,取值范围为-180到180。 垂直方向 相机垂直方向的旋转角度,取值范围为-90到90。 - 相机中心
参数 说明 纬度 相机中心纬度数值,取值范围为-90到90。 经度 相机中心经度数值,取值范围为-180到180。 - 相机距离:相机距离大小,取值范围为18到420。
- 地图交互:勾选后,开启地图交互功能,在预览或发布页面支持鼠标等点击交互事件。去勾选,关闭地图交互功能。
- 相机旋转
- 填充设置
- 填充颜色
参数 说明 最小值 数据面板中,value值最小时对应区域的颜色,可参见颜色选择器说明进行修改。 最大值 数据面板中,value值最大时对应区域的颜色。 无数据 数据面板中未定义value字段时,对应区域的颜色。 说明 DataV会根据数据面板中value字段值大小,结合您设置的最大值、最小值和无数据颜色,来渲染不同区域的颜色。背面 地图背面的颜色,以及旋转至背面显示的颜色。 - 边线选项
参数 说明 颜色 地图边线的颜色。 宽度 地图边线的宽度,单位为px。 透明度 地图边线的透明度,取值范围为0到1。
- 填充颜色
数据

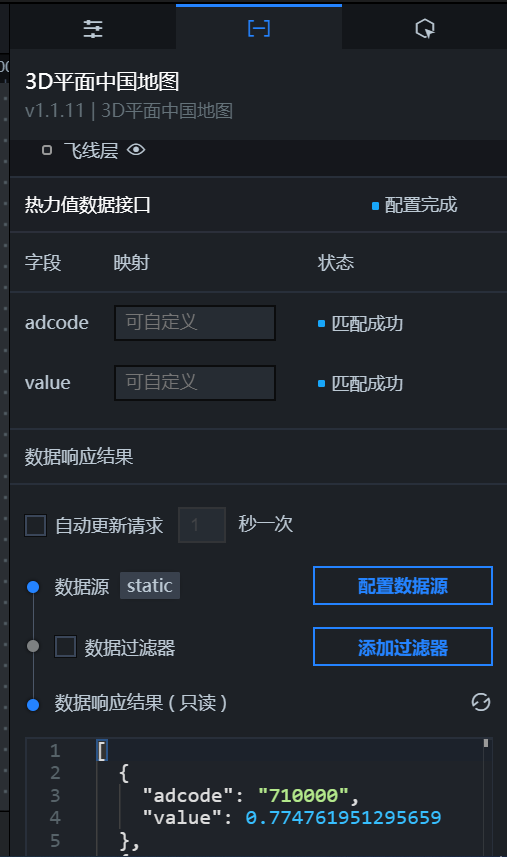

地图容器默认数据可以配置两个字段:adcode和value。

字段 | 说明 |
---|---|
adcode | 地区代码。 |
value | 地区对应的数值,与最大值、最小值、无数据配置项相匹配来渲染区域的颜色。 |
配置项 | 说明 |
---|---|
自动更新请求 | 勾选后可以设置动态轮询,还可以手动输入轮询的时间频次。 |
数据源 | 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据。 |
数据过滤器 | 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明。 |
数据响应结果 | 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的![]() |
交互
此组件没有交互事件。
蓝图编辑器交互配置
- 在大屏编辑器页面,右键单击组件,选择导出到蓝图编辑器。
- 单击页面左上角的
图标。
- 在蓝图编辑器配置页面,单击导入节点栏内的3D平面中国地图组件,在画布中可以看到如下图所示的3D平面中国地图的蓝图编辑器配置参数。
- 事件
当热力值数据接口请求完成时:数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据可参见上文的数据示例。
- 动作
动作 说明 请求热力值数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如3D平面中国地图配置了API数据源为 http://api.test
,传到请求热力值数据接口动作的数据为{ id: '1'}
,则最终请求接口为http://api.test?id=1
。导入热力值数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据可参见上文的数据示例。 更新组件配置 动态更新组件的样式配置。需要先在组件的配置面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在蓝图编辑器配置页面的数据处理节点中更改对应样式的字段值。 显示 显示组件,不需要参数。 隐藏 隐藏组件,不需要参数。 切换显隐状态 切换组件显示或者隐藏。 移动 将组件移动到指定位置。 { // 移动方式。绝对定位:to,相对定位:by。默认值:to。 "positionType": "to", // 指定位置。x坐标,y坐标。 "attr": { "x": 0, "y": 0 }, // 动画方式。 "animation": { "enable": false, // 动画延时。 "animationDuration": 1000, // 动画曲线。可选值为:linear|easeInOutQuad|easeInOutExpo。 "animationEasing": "linear" } }
- 事件
