飞线层是3D平面中国地图的子组件，支持独立的样式和数据配置，包括飞线的速度、颜色、粗细以及起始点的经纬度等，能够以飞线动画的形式表现两个地理坐标点之间的过渡效果。本文介绍飞线层各配置项的含义。

进入子组件配置面板

在3D平面中国地图的配置面板中，单击子组件管理下方的飞线层，进入配置面板配置飞线层的样式和数据。
说明 如果子组件管理中没有飞线层，说明您可能还未添加飞线层子组件，可参见地图容器进行添加。

配置

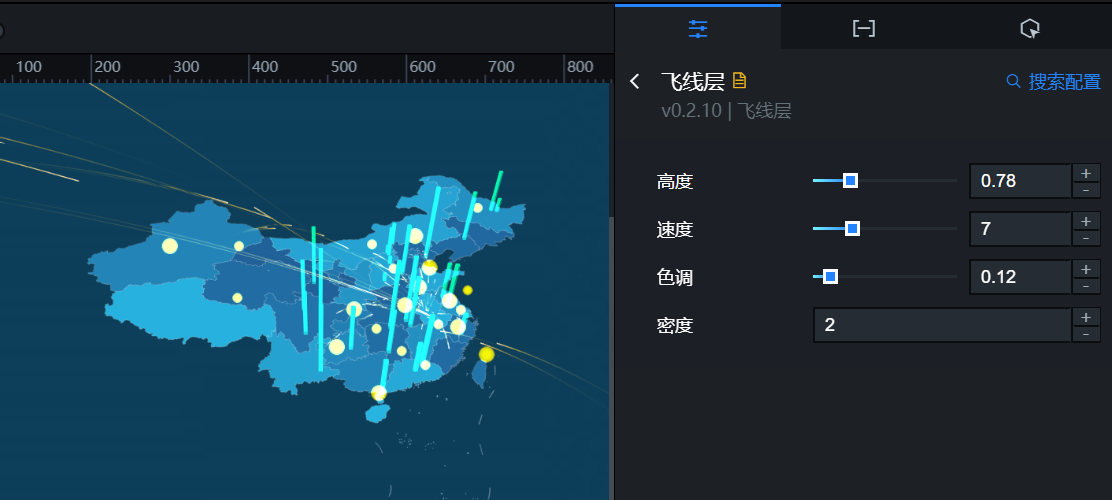

飞线层配置面板
  • 搜索配置：单击配置面板右上角的搜索配置，可在搜索配置弹出框中输入您需要搜索的配置项名称，快速定位到该配置项，系统支持模糊匹配。详情请参见搜索组件配置。
  • 高度：飞线的飞行高度，取值范围为0到3。
  • 速度：飞线的飞行速度，取值范围为0.1到25。
  • 色调：飞线的色调数值，取值范围为0到1。
    说明 色调为Hue（色相）/360得出的值，色相：在0~360°的标准色轮上，色相是按位置度量的。
  • 密度：单次飞出的飞线数量。

数据

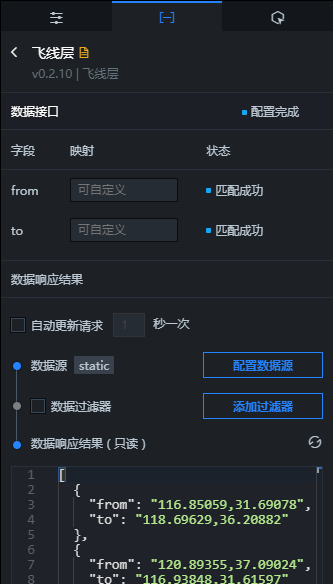

飞线层数据面板
表 1. 字段说明
字段 说明
from 飞线起始位置经纬度，经纬度数字之间用英文逗号分隔。
to 飞线终点位置经纬度，经纬度数字之间用英文逗号分隔。
表 2. 配置项说明
配置项 说明
自动更新请求 勾选后可以设置动态轮询，还可以手动输入轮询的时间频次。
数据源 单击配置数据源，可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据。
数据过滤器 单击添加过滤器，可在设置数据源页面中配置数据过滤器，详情请参见组件过滤器使用说明。
数据响应结果 展示数据请求的响应结果。当数据源发生改变时，可单击右侧的刷新图标图标，实时查看数据响应结果。

交互

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在大屏编辑器页面，单击3D平面中国地图子组件管理列表中飞线层右侧的导出到蓝图编辑器图标。
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面，单击导入节点栏内的飞线层组件，在画布中可以看到如下图所示的飞线层的蓝图编辑器配置参数。飞线层蓝图编辑器参数
    • 事件

      当数据接口请求完成时

      数据接口请求返回并经过过滤器处理后抛出的事件，同时抛出处理后的JSON格式的数据。具体数据可参见上文的数据示例。

    • 动作
      动作 说明
      请求数据接口 重新请求服务端数据，上游数据处理节点或图层节点抛出的数据将作为参数。飞线层配置了API数据源为http://api.test，传到请求数据接口动作的数据为{ id: '1'}，则最终请求接口为http://api.test?id=1。
      导入数据接口 按组件绘制格式处理数据后，导入组件，重新绘制。不需要重新请求服务端数据。具体数据可参见上文的数据示例。
      显示 显示组件，不需要参数。
      隐藏 隐藏组件，不需要参数。
