飞线层

更新时间:

本文介绍飞线层的图标样式和各配置项的含义。

图表样式

飞线层是3D球形地图的子组件,支持独立的样式和数据配置,包括飞线的速度、高度、色调以及起始点经纬度等,适用于OD数据的线型表达,通常表示两地之间的关联,如物流、交易等。image

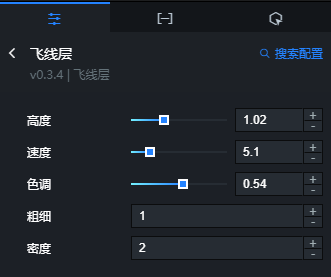

配置面板

  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索资产配置
  • 高度:飞线距离球体的高度。

  • 速度:飞线的飞行速度。

  • 色调:通过调节色调来调整飞线的默认颜色。

  • 粗细:飞线的粗细。

  • 密度:飞线的密集程度。

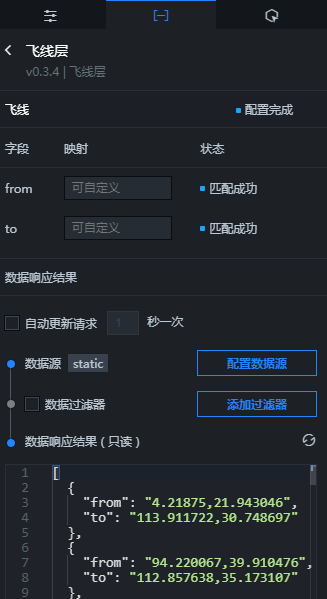

数据面板


配置字段说明

字段

说明

from

飞线起始位置的经纬度,经纬度之间用半角逗号分隔。

to

飞线终点位置的经纬度,经纬度之间用半角逗号分隔。

表 1. 配置项说明
配置项说明
受控模式打开开关,资产初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。开关默认为关闭状态。
自动更新请求选中后可以设置动态轮询,还可以手动输入轮询的时间频次。取消选中后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源单击配置数据源,可在设置数据源面板中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果,详情请参见配置资产数据
数据过滤器数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器,可在设置数据源面板配置数据过滤器脚本,详情请参见过滤器使用说明
数据响应结果展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标 图标,实时查看数据响应结果。

交互面板

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在画布编辑器页面,单击3D球形地图子组件管理列表中飞线层右侧的导出到蓝图编辑器图标。

  2. 单击页面左上角的蓝图图标图标。

  3. 在蓝图编辑器配置页面,单击导入节点栏内的飞线层组件,在画布中可以看到如下图所示的飞线层的蓝图编辑器配置参数。飞线层蓝图编辑器参数

    • 事件

      事件

      说明

      当飞线请求完成时

      飞线数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。

      当飞线请求失败时

      飞线数据接口请求失败时(请求失败的情况可能是:网络问题或接口报错等)返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。

    • 动作

      动作

      说明

      请求飞线

      重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。飞线层配置了API数据源为https://api.test,传到请求飞线动作的数据为{ id: '1'},则最终请求接口为https://api.test?id=1

      导入飞线

      按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。

      显示组件

      显示组件,不需要参数。

      隐藏组件

      隐藏组件,不需要参数。
