物联网应用开发(IoT Studio)提供了三方组件功能。三方组件是由第三方开发者开发个人组件后,以组件包的方式上传到IoT Studio平台后提供给所有开发者使用的组件。本文主要介绍三方组件的上线、开通及其使用方法。

背景信息

物联网应用开发(IoT Studio)提供的三方组件包括:变配电组件、污水处理组件、智慧供水组件、空调暖通组件、智慧温室。

版本说明

不同版本的IoT Studio支持的三方组件功能不同。了解IoT Studio各个版本的详细信息,请参见产品规格使用限制

版本

支持的三方组件功能

旗舰版

  • 默认开通三方组件,包括:变配电组件、污水处理组件、智慧供水组件、空调暖通组件、智慧温室的相关组件。

  • 支持发布三方组件。

  • 企业版

  • 体验版

  • 默认开通三方组件,包括:变配电组件、污水处理组件、智慧供水组件、空调暖通组件、智慧温室的相关组件。

  • 不支持发布三方组件。

公测版IoT Studio

默认未开通三方组件。

上线流程

三方组件在IoT Studio平台的上线使用流程:

  1. 上传组件包:第三方开发者把个人开发组件以组件包的方式上传到IoT Studio平台。

    有关个人组件开发和公开组件包的详细内容请参见组件开发

  2. 审核组件包:IoT Studio平台管理员开始审核测试组件包内各组件的功能特性、源码文件和应用安全性等。

  3. 审核通过:IoT Studio平台管理员确认组件包可以在IoT Studio平台上线。

  4. 上线使用:三方组件显示在IoT Studio组件列表中提供给所有开发者使用。具体使用方法请参见下文的开通使用

说明
  • 三方组件的维护和升级由开发者本人负责。

  • 组件包内各组件更新或升级后,必须执行以上流程进行再次审核通过,开发者们才能在IoT Studio平台看到并使用新的组件。

开通使用

下文以变配电组件为例介绍三方组件的使用操作。

  1. 登录物联网平台控制台,在左侧导航栏选择IoT Studio > 应用开发

  2. 应用开发最近开发模块,找到目标Web应用,单击操作栏编辑编辑Web应用

  3. 在Web可视化应用的编辑页面最左侧,选择组件功能按钮,并在组件类型下拉列表中单击目标三方组件名称,例如:变配电组件

  4. (可选)在变配电组件的组件列表上方,单击开通试用

    说明
    • 仅公测版IoT Studio需要申请开通试用。

    • 未开通变配电组件的试用权限前,组件列表中显示开发者版本号描述信息,且各组件显示灰色(表示不可用),鼠标移动到组件上,可查看组件的描述信息。

    开通

开通试用成功后,即可支持拖拽变配电组件到画布中配置使用。

说明
  • 开通变配电组件的试用权限后,组件列表中仅显示开发者信息。

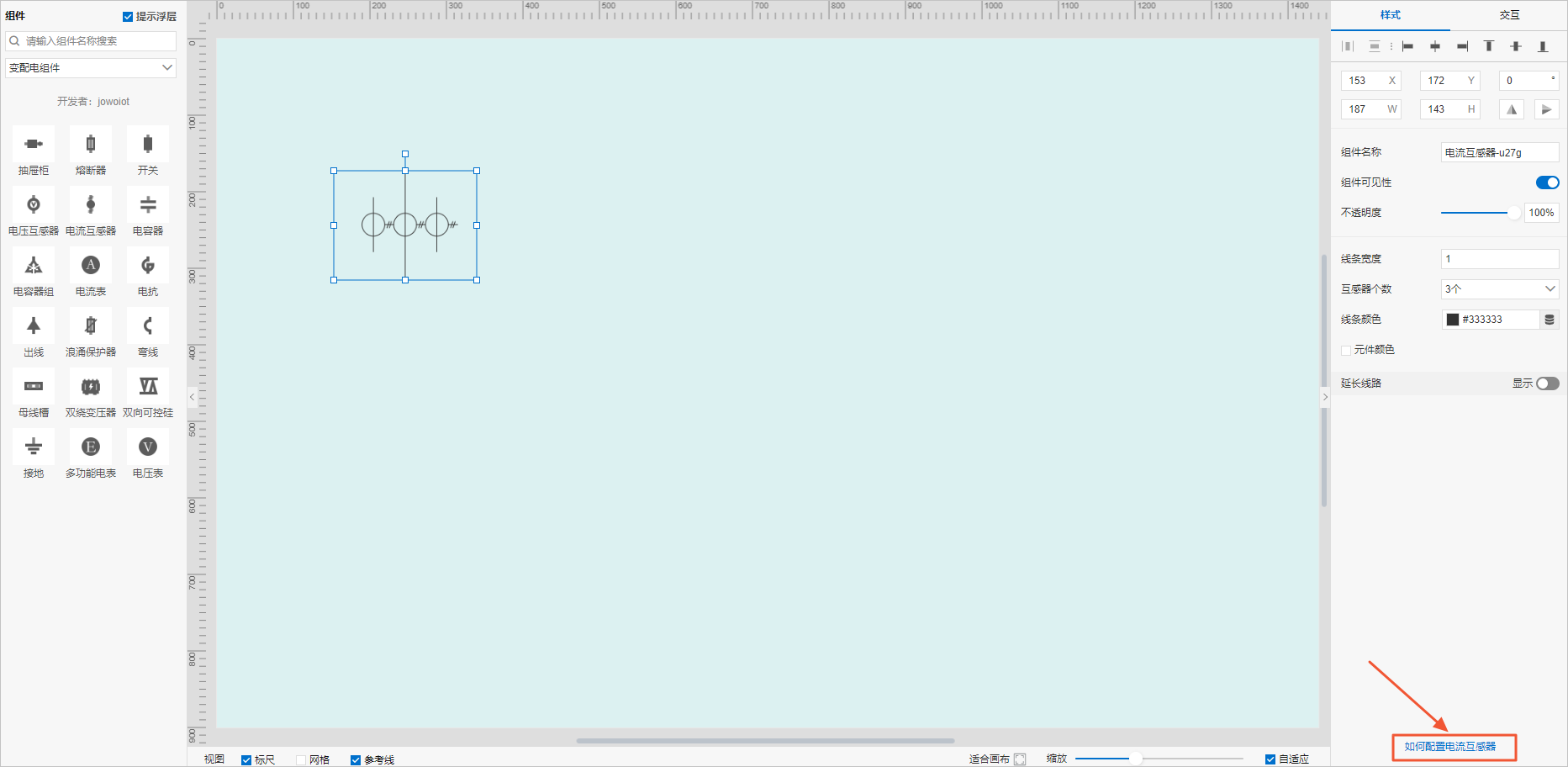

  • 您可在组件右侧配置面板下方,单击组件对应的帮助文档链接,查看组件配置方法。

使用变配电组件

变配电组件

变配电组件是一种电气符号,用于满足电路接线图的拼装,主要包括开关、熔断器、抽屉柜在内的18个组件。

图标名称

图标

图标名称

图标

图标名称

图标

接地

接地

开关

开关

电容器

电容器

电容器组

电容器组

电抗

电抗

电压表

电压表

电流表

电流表

多功能电表

多功能表

双向可控硅

双向可控硅

双绕组变压器

双绕组变压器

熔断器

熔断器

母线槽

母线槽

浪涌保护器

浪涌保护器

电压互感器

电压互感器

电流互感器

电流互感器

抽屉柜

抽屉柜

弯线

弯线

出线

出线

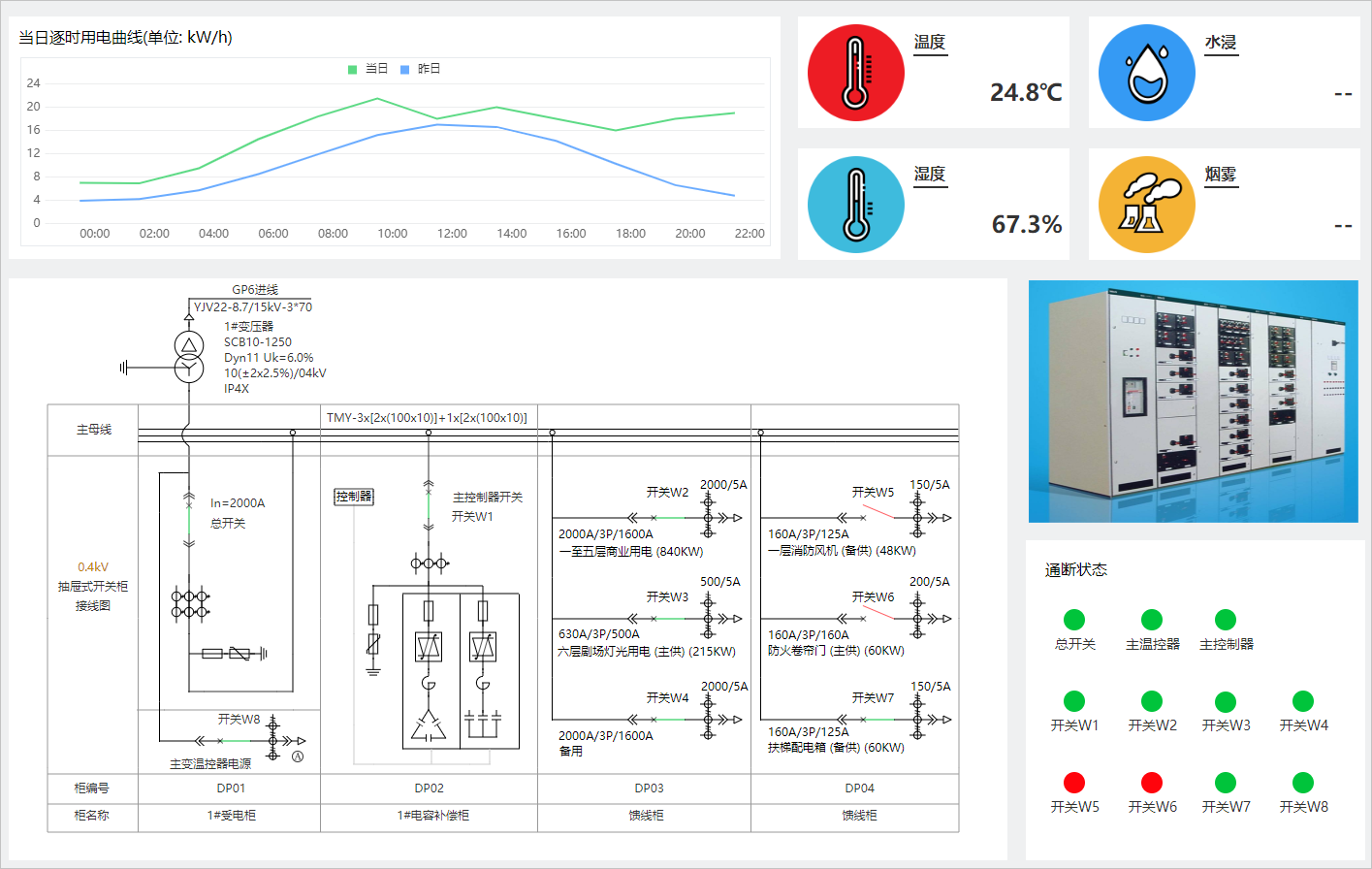

变配电组件可帮助您快速搭建配电场所的监控系统。效果图如下:

配电组件效果
