本文指导您使用全球加速服务加速访问指定域名的后端服务,提升用户的访问速度和体验。

场景示例

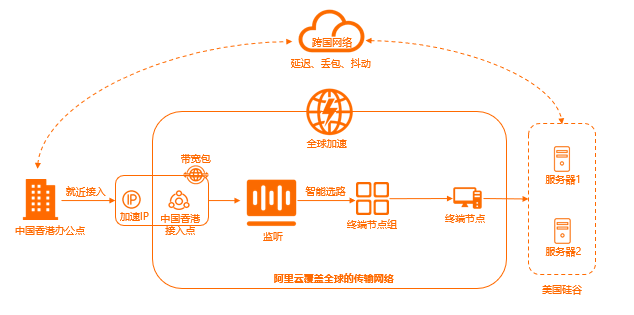

本文以下图的场景为例。某公司的总部在美国(硅谷),总部通过自建服务器部署了Web服务。Web服务通过域名www.example.com对外提供服务,转发端口为80。因跨国网络不稳定,华南(深圳)办公点的员工访问美国服务器上的Web服务经常出现延迟、抖动、丢包等问题。加速指定域名的后端服务器

您可以配置全球加速,实现华南(深圳)办公点访问美国(硅谷)服务器的流量通过加速IP就近从中国(香港)接入点进入阿里云加速网络,然后通过智能路由把客户端的网络访问请求送达终端节点,提升华南(深圳)办公点用户的访问速度和体验。

前提条件

您已配置了DNS解析,即已添加A记录将域名www.example.com指向后端服务器的公网IP。
说明 本文以阿里云云解析DNS(Alibaba Cloud DNS)服务为例。关于如何配置A记录,请参见添加解析记录。如果您使用的DNS解析服务为非阿里云云解析DNS,请参见您的DNS服务商操作指导。

配置步骤

加速指定域名的后端服务

步骤一:组合购买实例

您可以在全球加速控制台填写自己的加速业务,系统会根据加速业务智能推荐加速方案。根据系统推荐的加速方案,您可以组合购买加速业务所需要的加速实例和基础带宽包。

  1. 登录全球加速管理控制台
  2. 实例列表页面,单击右上角的购买向导
    说明 如果您是首次使用全球加速服务,请忽略该步骤。
    购买向导
  3. 智能推荐产品方案,选择以下与您业务相关的选项区域,根据以下信息填写加速业务,然后单击点击生成方案
    配置 说明
    您需要加速的地域 选择需要进行访问加速的地域。

    本文选择深圳

    服务所在地域 选择目标服务器所在的地域。

    本文选择美国(硅谷)

    是否有ICP备案 选择您的加速服务是否有备案。

    本文选择无备案

    说明 所有对中国内地(大陆)提供服务的网站都必须先进行ICP备案,才可开通服务。更多信息,请参见什么是ICP备案
    服务端部署在 选择后端服务部署在阿里云还是非阿里云。

    本文选择非阿里云

    峰值带宽的范围 输入业务高峰期需要的带宽用量,单位是Mbps。

    本文输入2

    最大并发连接数 最大并发连接数定义了一个全球加速实例能够承载的最大连接数量。当实例上的连接超过规格定义的最大连接数时,新建连接请求将被丢弃。

    本文选择5千

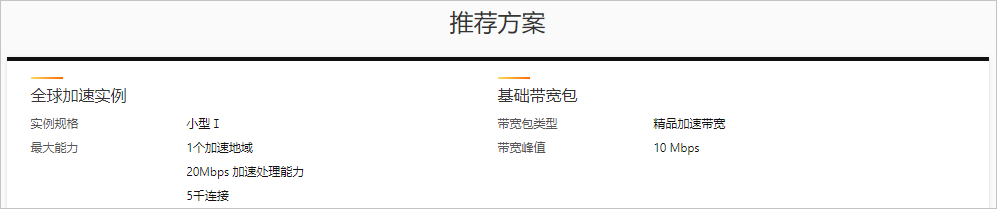

  4. 推荐方案区域,确认方案内容后,单击去组合购买
    组合购买入口
  5. 在购买页面,根据以下信息购买加速业务所需要的实例,然后单击立即购买并完成支付。
    配置 说明
    订购时间 选择实例的订购时间。
    类型 选择全球加速实例的类型。

    本文选择标准型

    规格 选择购买全球加速实例的规格。

    本文选择小型Ⅰ(规格单元)

    实例 默认选择实例
    带宽类型 选择购买基础带宽包的带宽类型。

    本文选择精品加速带宽

    带宽峰值 设置基础带宽包的带宽峰值。

    本文设置为2 Mbps。

步骤二:添加加速区域

购买加速业务所需要的实例后,您便可以添加加速区域,指定可以加速访问后端服务的用户所在的地域并为其分配加速带宽。

本文场景中,使用精品加速带宽类型的基础带宽包加速中国内地到海外的访问,需要选择中国(香港)作为加速地域。

  1. 实例列表页面,找到已创建的全球加速实例,单击实例ID。
  2. 单击加速区域页签,然后在亚太页签下单击添加接入地域
  3. 添加加速区域对话框,根据以下信息进行配置,然后单击确定
    配置 说明
    地域 选择访问加速服务用户的所属地域。

    本文选择中国(香港)

    带宽 输入加速服务的地域带宽。

    本文输入2 Mbps。

    IP地址协议 选择用户接入全球加速服务的IP地址协议。

    本文选择IPv4

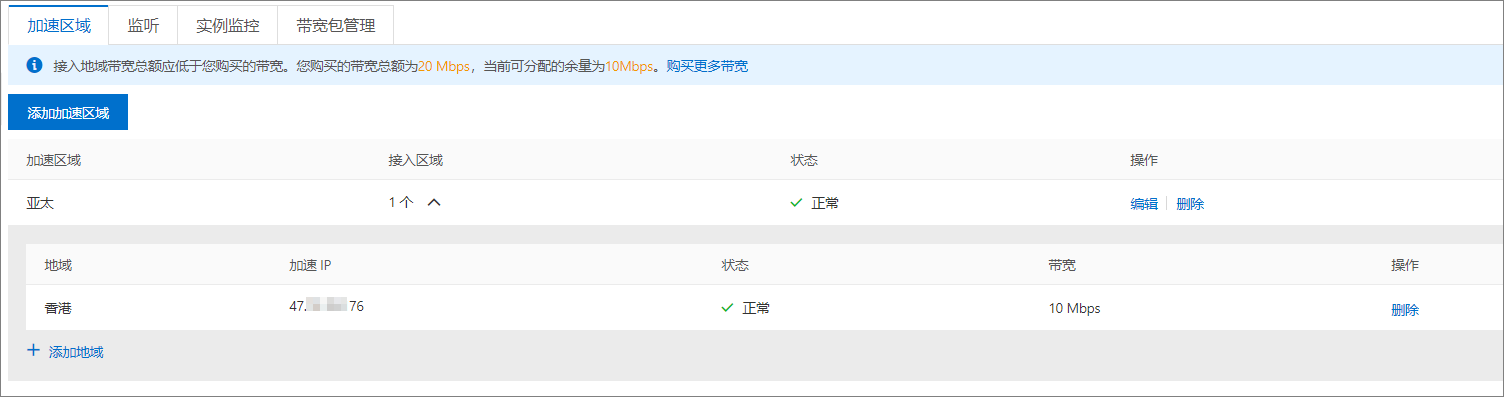

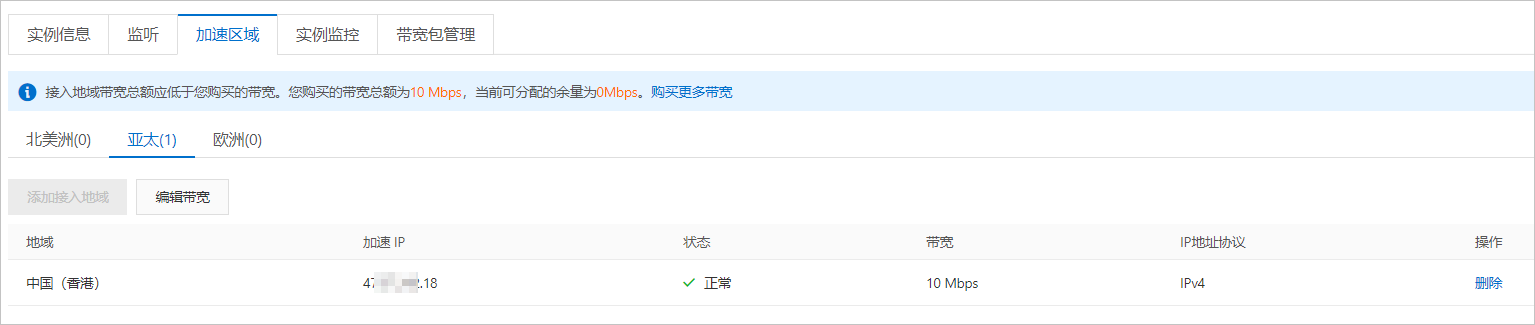

    添加成功后,全球加速会在接入地域分配一个加速IP,用来加速用户访问。加速IP

步骤三:添加监听和终端节点组

监听负责检查连接请求,根据您指定的端口和协议处理来自客户端的入站连接。每个监听都关联一个终端节点组,通过指定要分发流量的地域,将终端节点组与监听关联。关联后,全球加速会将流量分配到与监听关联的终端节点组内的最佳终端节点。

  1. 在实例详情页面,单击监听页签,然后单击添加监听
  2. 配置监听和协议配置向导页面,根据以下信息配置监听,然后单击下一步
    监听
    配置 说明
    监听名称 输入监听的名称。
    协议 选择监听的协议类型。

    本文选择TCP

    端口 指定用来接收请求并向终端节点进行转发的监听端口,端口取值范围:1~65499

    本文输入80

    客户端亲和性 选择是否保持客户端亲和性。保持客户端亲和性,即客户端访问有状态的应用程序时,可以将来自同一客户端的所有请求都定向到同一终端节点。

    本文选择源IP

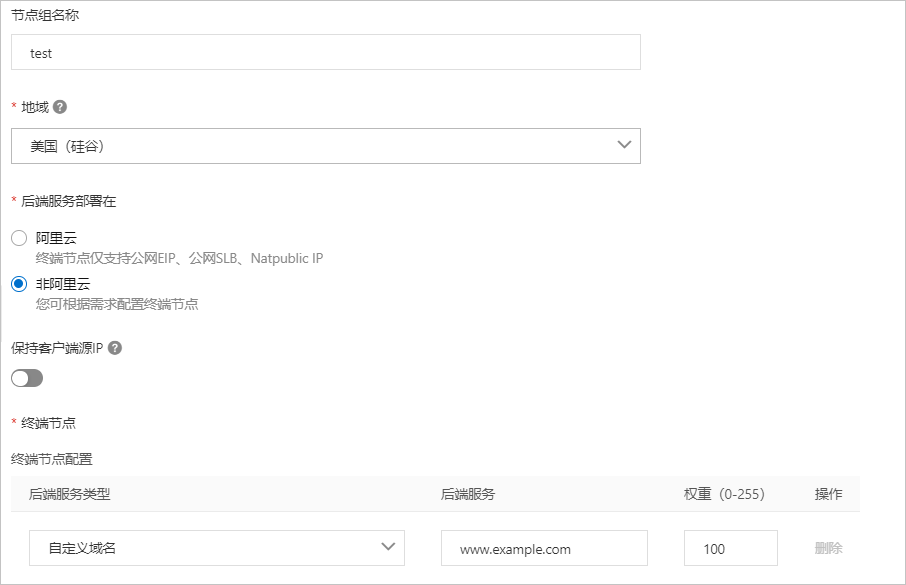

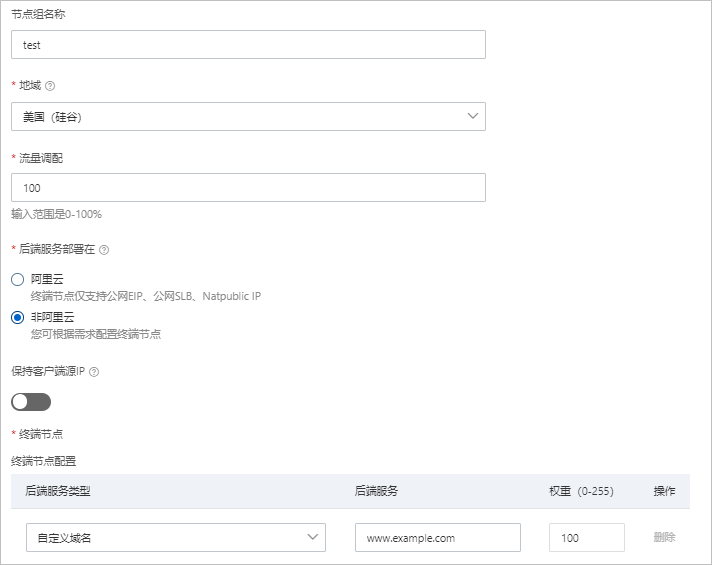

  3. 配置终端节点配置向导页面,根据以下信息配置终端节点组,然后单击下一步
    此处仅列出和本文强相关的配置项。其余配置项信息,请参见管理标准型全球加速实例的终端节点组终端节点配置
    配置 说明
    节点组名称 输入终端节点组的名称。
    地域 选择终端节点组所属的地域,即请求要访问的后端服务器的所属地域。

    本文选择美国(硅谷)

    流量调配 配置到不同终端节点组的流量比例。单位:%。取值范围:0~100。

    本文默认为100

    后端服务部署在 选择后端服务部署在阿里云还是非阿里云。

    本文选择非阿里云

    保持客户端源IP 选择开启或关闭保持客户端源IP。开启后,后端服务器可以通过该功能获取客户端源IP。

    本文选择关闭保持客户端源IP。

    终端节点 终端节点是客户端请求访问的后端服务器。您可以根据以下信息配置终端节点:
    • 后端服务类型:选择自定义域名
    • 后端服务:输入要加速的后端服务的域名。
    • 权重:输入终端节点权重,权重取值范围:0~255。全球加速根据您配置的权重按比例将流量路由到终端节点。
      注意 如果某个终端节点的权重设置为0,全球加速将终止向该终端节点分发流量,请您谨慎操作。
  4. 配置审核配置向导页面,确认监听和终端节点配置信息后,单击提交

步骤四:配置CNAME解析

要启用CNAME加速服务,需要将您的加速域名指向全球加速实例分配的CNAME地址。您可以执行以下操作:
  • 修改已有A记录的默认解析线路为具体的地域解析线路。本文修改为境外的北美洲_美国解析线路。
  • 添加CNAME记录。本文中添加CNAME记录将域名www.example.com指向全球加速实例分配的CNAME地址。
说明 默认情况下,云解析DNS为免费版,您需要将云解析DNS升级至企业标准版或企业旗舰版,才支持为不同地域的终端用户智能返回解析结果。如何升级,请参考步骤五:升级云解析DNS的版本
  1. 登录域名解析控制台
  2. 如果您是非阿里云注册的域名且需要在阿里云云解析DNS控制台进行CNAME配置,添加域名到云解析控制台。
    说明 如果您的域名是在阿里云注册的,请跳过该步骤。如果您的域名是非阿里云注册,您可以通过以下两种方式进行域名解析设置:
    • 使用阿里云DNS解析服务时,需要先在阿里云云解析DNS控制台完成域名添加。具体操作,请参见添加域名
    • 使用非阿里云DNS解析服务时,请登录您的DNS服务商系统修改网站域名的解析记录。
  3. 域名解析页面,找到目标域名,在操作列单击解析设置
  4. 在解析设置页面,根据以下步骤修改已有A记录,然后单击确认
    1. 找到目标A记录,单击修改
    2. 修改记录面板的解析线路列表中,依次选择境外北美洲美国
  5. 在解析设置页面,单击添加记录,根据以下配置添加CNAME记录,然后单击确认
    配置 说明
    记录类型 选择CNAME
    主机记录 输入加速域名的前缀。
    • 如果您的加速域名为www.aliyun.com,主机记录为www
    • 如果您的加速域名为aliyun.com,主机记录为@
    • 如果您的加速域名为*.aliyun.com,主机记录为*
    • 如果您的加速域名为mail.aliyun.com,主机记录为mail
    本文输入www
    解析线路 选择默认
    记录值 输入全球加速实例分配的CNAME。

    您可以在实例列表页面查看全球加速实例分配的CNAME。

    TTL 选择10分钟
    说明
    • 新增CNAME记录会实时生效,修改CNAME记录72小时之内生效。
    • 如果您遇到添加冲突问题,可以换一个加速域名或者调整冲突的记录,请参见解析记录冲突
    • 配置完CNAME后,由于状态更新约有10分钟延迟,控制台的域名列表页可能仍提示“未配置CNAME”,请您耐心等待。

步骤五:测试加速效果

本文以阿里云Alibaba Cloud Linux 2操作系统为例进行测试。不同类型的操作系统测试命令会有差异,具体测试命令请参见您操作系统的操作指南。
说明 如果全球加速配置的监听协议是UDP协议,您可以通过UDPing测试全球加速的加速效果。更多信息,请参见测试UDP监听协议的加速效果
  1. 在接入地域(本文为华南深圳地域)的电脑中打开命令行窗口。
  2. 执行以下命令,验证CNAME配置是否生效。
    ping https://<加速域名>
    当返回的解析结果与全球加速的CNAME值一致,则表示CNAME配置已经生效。验证CNAME配置
  3. 执行以下命令,查看数据包延迟情况。
    curl -o /dev/null -s -w "time_connect: %{time_connect}\ntime_starttransfer: %{time_starttransfer}\ntime_total: %{time_total}\n" "http[s]://<加速域名>"
    其中:
    • time_connect:连接时间,从开始到建立TCP连接完成所用的时间,单位为秒。
    • time_starttransfer:开始传输时间。在客户端发出请求后,到后端服务器响应第一个字节所用的时间,单位为秒。
    • time_total:连接总时间。客户端发出请求后,到后端服务器响应会话所用的时间,单位为秒。
    经测试,使用全球加速后,华南(深圳)客户端到美国硅谷Web服务的连接总时间有所下降,即降低了华南(深圳)客户端访问美国硅谷Web服务的延迟。
    图 1. 加速前的访问延迟情况
    加速前的访问延迟情况
    图 2. 加速后的访问延迟情况
    加速后的访问延迟情况
    说明 使用全球加速服务的加速效果以您的实际业务测试为准。
