点热力层是基础平面地图的子组件,支持独立的样式和数据配置,包括热力点的大小、颜色、模糊程度以及经纬度等,能够使用热力点的形式表现地理位置上的点数据信息。本文介绍点热力层各配置项的含义。

重要 当前为v2.x版本的点热力层子组件指导文档,如需查看该子组件v1.x版本的文档内容详情,请参见点热力层(v1.x版本)
单击子组件管理下方的点热力层,进入配置面板配置点热力层的样式和数据。
说明 如果子组件管理中没有点热力层,说明您还未添加点热力层子组件,请参见地图容器(v2.x版本)进行添加。

配置

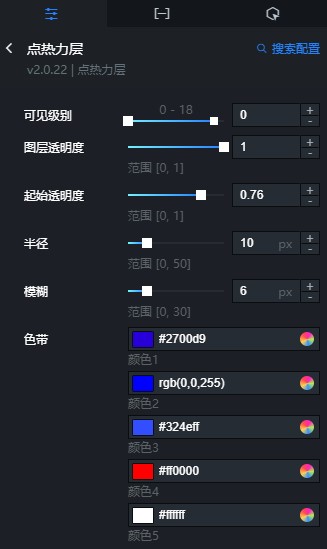

点热力层配置面板v2.x
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索资产配置
参数说明
可见级别设置点热力层的可见级别值,在设定的级别范围内点热力层可见,级别之外不可见。
图层透明度点热力层的透明度。
起始透明度点热力层的起始位置(圆心)的透明度。
半径点热力层的半径。
模糊点热力层的模糊度。
色带热力点从外圈到内圈的颜色,颜色1为最外圈的颜色,颜色5为最内圈的颜色,请参见颜色选择器说明进行修改。

数据

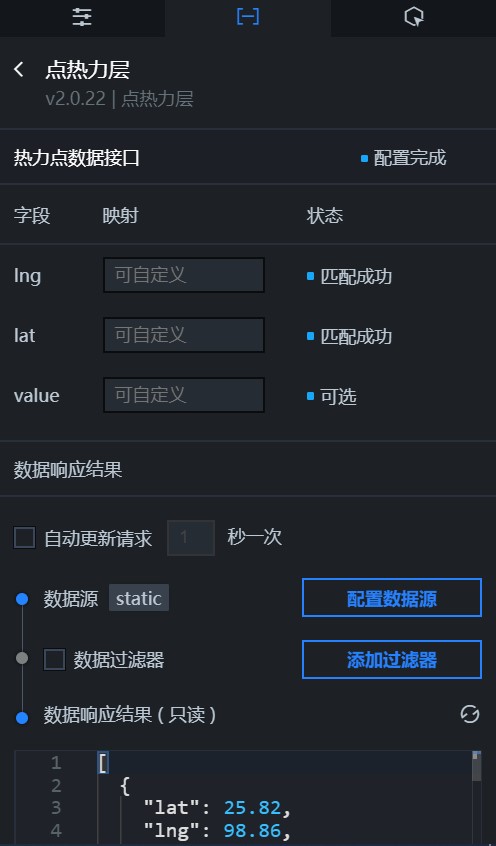

点热力层数据面板

可下载上图中的示例JSON代码

表 1. 字段说明
字段说明
lat点热力层的纬度。
lng点热力层的经度。
value(可选)点热力层的权重值。
表 2. 配置项说明
配置项说明
受控模式打开开关,资产初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。开关默认为关闭状态。
自动更新请求选中后可以设置动态轮询,还可以手动输入轮询的时间频次。取消选中后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源单击配置数据源,可在设置数据源面板中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果,详情请参见配置资产数据
数据过滤器数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器,可在设置数据源面板配置数据过滤器脚本,详情请参见过滤器使用说明
数据响应结果展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标 图标,实时查看数据响应结果。

交互

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在画布编辑器页面,单击基础平面地图子组件管理列表中点热力层右侧的导出到蓝图编辑器图标。
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的点热力层组件,在画布中可以看到如下图所示的点热力层的蓝图编辑器配置参数。点热力层蓝图参数
    • 事件
      事件说明
      当热力点数据接口请求完成时数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
      当热力点数据接口请求失败时数据接口请求失败时(请求失败的情况可能是:网络问题或接口报错等)返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
    • 动作
      动作说明
      请求热力点数据接口重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如点热力层配置了API数据源为http://api.test,传到请求热力点数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入热力点数据接口按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
      显示显示组件,不需要参数。
      隐藏隐藏组件,不需要参数。
