蜂窝热力层是基础平面地图的子组件,支持独立的样式和数据配置,包括网蜂窝大小、颜色、边线样式以及经纬度等,能够以蜂窝点的形式表现地理位置上的点的分布密度。本文档为您介绍蜂窝热力层各配置项的含义,帮助您快速准确地使用蜂窝热力层子组件。

参见地图容器(v2.x版本)添加蜂窝热力层子组件,并配置其参数。

配置

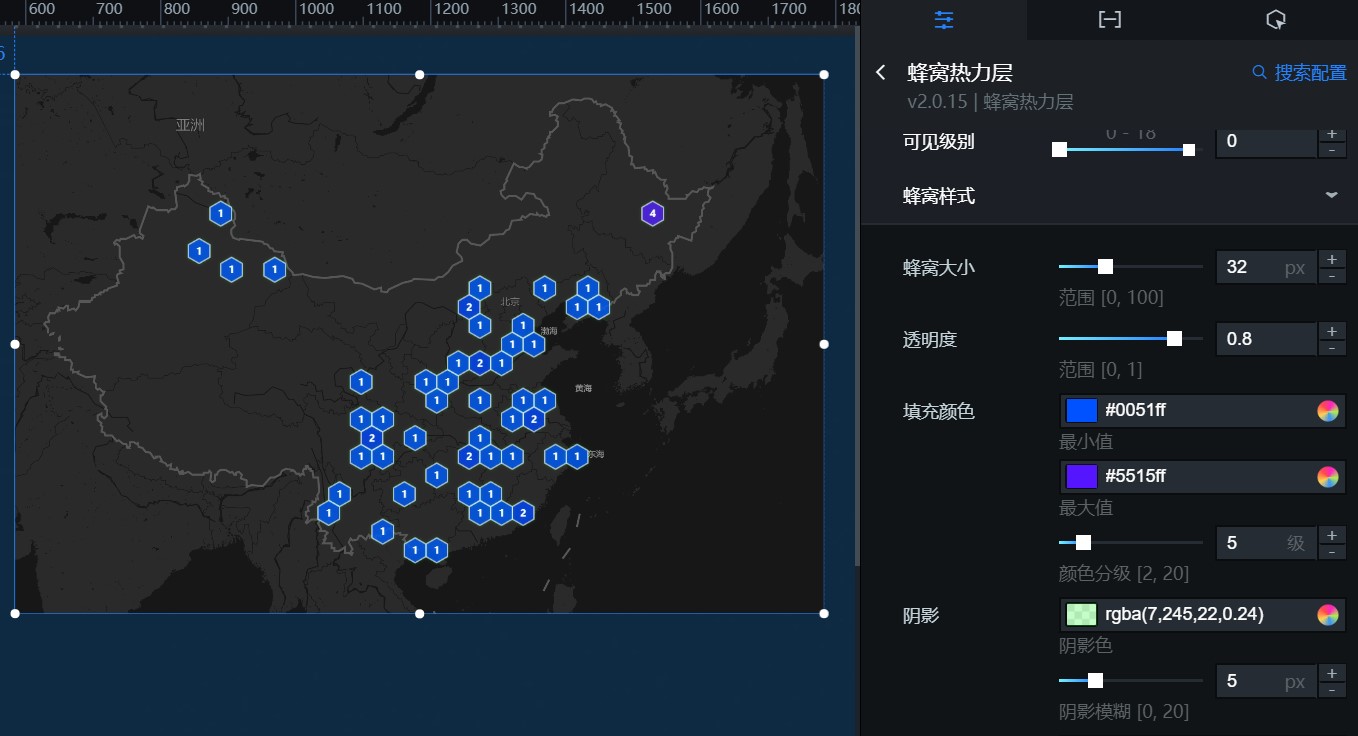

蜂窝热力层配置面板v2.x
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置弹出框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 可见级别:设置蜂窝热力层的可见级别值,在设定的级别范围内蜂窝热力层可见,级别之外不可见。
  • 蜂窝样式:设置蜂窝大小、透明度、填充颜色等参数。
    参数 说明
    蜂窝大小 蜂窝热力层的蜂窝大小。DataV会根据您设置的蜂窝大小和数据范围计算出所有蜂窝的数量和位置。
    透明度 设置蜂窝热力层的蜂窝透明度值。
    填充颜色 蜂窝热力层蜂窝填充颜色包括最小值最大值颜色分级
    • 最小值:蜂窝数最少点的颜色,可参见颜色选择器说明进行修改。DataV会根据数据中点的经度纬度值,计算出点所在的蜂窝,其中点个数最少的蜂窝就为最小值蜂窝。
    • 最大值:蜂窝数最多点的颜色,可参见颜色选择器说明进行修改。DataV会根据数据中点的经度纬度值,计算出点所在的蜂窝,其中点个数最多的蜂窝就为最大值蜂窝。
    • 颜色分级:蜂窝热力层的颜色分级数。与最小值最大值配置项配合使用,根据点的分布,设置每个蜂窝的颜色。
    说明 在最大值蜂窝和最小值蜂窝之间的蜂窝,会根据您设置的颜色分级数,对应显示最大值最小值之间的颜色。
    阴影 设置蜂窝阴影的颜色和阴影模糊的程度范围。
    边线样式 蜂窝边框线的颜色和粗细,单位为px。
  • 标注:蜂窝的文字注释。单击标注左侧的眼睛图标,可控制标注的显隐。

    文本样式:设置标注文字的字体、文字粗细、字号、颜色和阴影色。可参见颜色选择器说明进行修改颜色。

数据

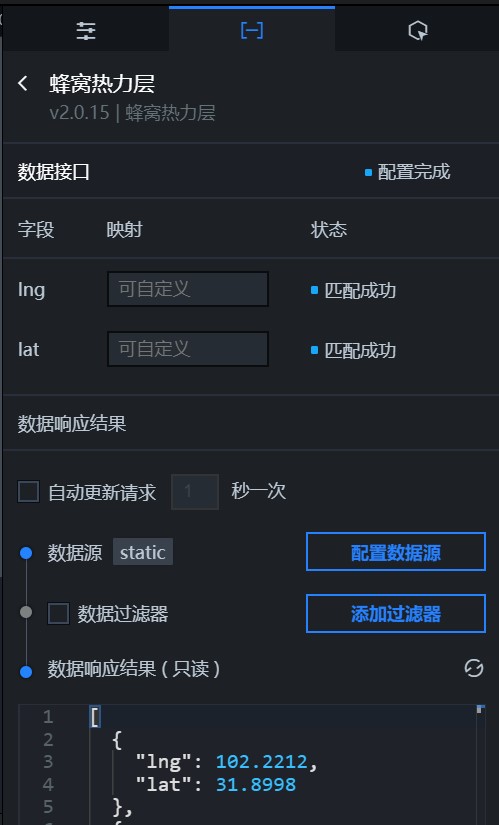

蜂窝热力层数据面板v2.x
表 1. 字段说明
字段 说明
lng 蜂窝点中心的经度。
lat 蜂窝点中心的纬度。
表 2. 配置项说明
配置项 说明
自动更新请求 勾选后可以设置动态轮询,还可以手动输入轮询的时间频次。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标,实时查看数据响应结果。

交互

此组件没有交互事件。

蓝图编辑器交互配置

在大屏编辑器页面中,单击基础平面地图子组件管理列表中蜂窝热力层右侧的导出到蓝图编辑器按键。单击页面左上角的蓝图编辑器图标,切换进入蓝图编辑器配置页面。单击导入节点栏内的蜂窝热力层组件即可在画布中看到如下图所示的蜂窝热力层的蓝图编辑器配置参数。蜂窝热力层蓝图编辑器参数v2.x
  • 事件

    当数据接口请求完成时:数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据可参见上文的数据示例

  • 动作
    动作 说明
    请求数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如蜂窝热力层配置了API数据源为http://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
    导入数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据可参见上文的数据示例
    显示 显示组件,不需要参数。
    隐藏 隐藏组件,不需要参数。
