粒子是三维城市地图的子组件,支持独立的样式和数据配置,包括粒子的叠加模式、默认样式和样式配置类型等。粒子的作用是表达区域范围内一些点数据的样式。本文介绍粒子配置项的含义。

配置

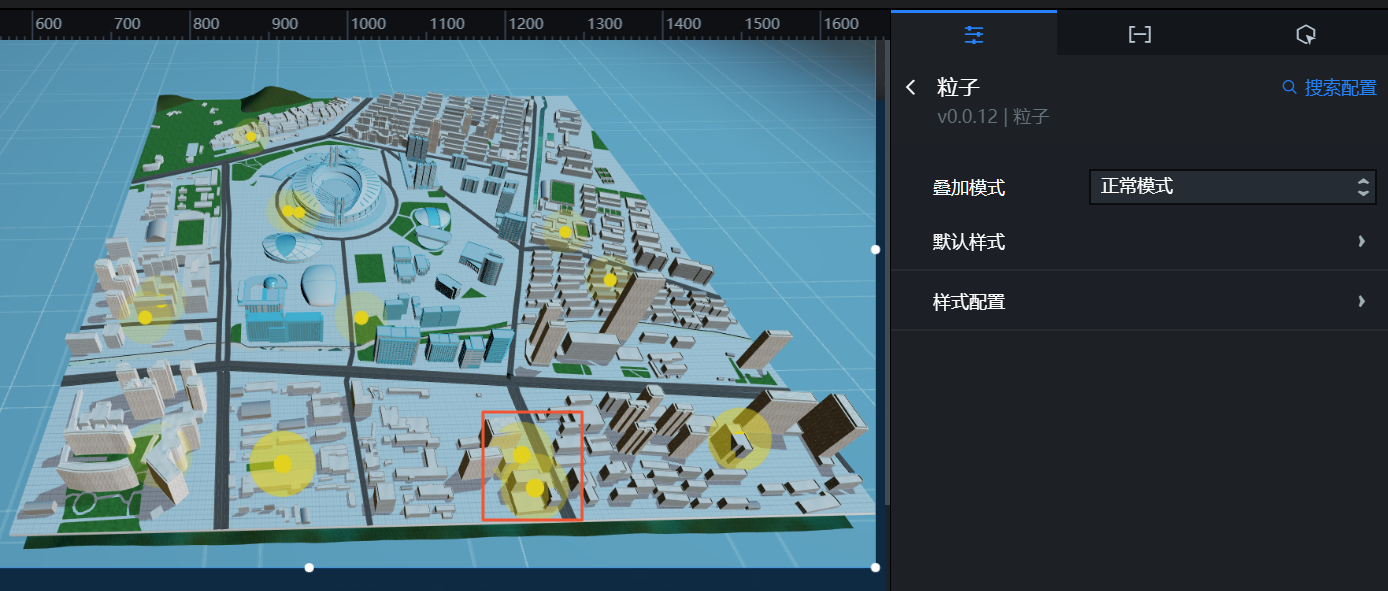

粒子配置面板
  • 叠加模式:单击下拉框,选择粒子的叠加模式,可选添加模式正常模式
  • 默认样式:设置粒子默认样式参数。
    参数 说明
    颜色 设置粒子默认颜色,参见颜色选择器说明,修改颜色。
    透明度 拖动滑块修改数据,设置粒子的透明度值。取值范围围0到1。
    图标 图标设置区域。
    • 鼠标移动到图片位置,单击删除可删除当前图标,然后单击图标区域或者拖动本地图片到区域内即可添加一个粒子图标。
    • 鼠标移动到图片位置,单击更改可重新上传本地图片。
    • 您也可以输入图片的URL地址,将远程服务器上的图片作为粒子图标。
    说明 图标仅支持使用.png或者.jpg样式的图片。
    大小 拖动滑块修改数据,设置粒子的大小值。取值范围围0到10000。
  • 样式配置:单击右侧的加号图标垃圾桶图标图标,增加或删除一个粒子样式类型。 单击横竖排列图标配置多个粒子类型的排列样式。
    参数 说明
    type 与数据源中的type字段对应,配置您所设置的type值对应粒子的样式。
    颜色/透明度/图标/大小 设置每个类型的粒子样式,可参见配置中的粒子默认样式

数据

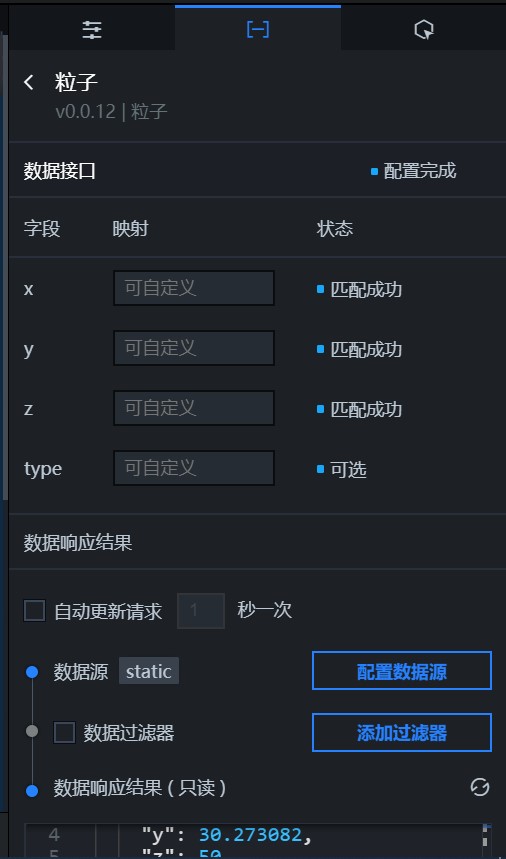

粒子数据面板
表 1. 字段说明
字段 说明
x 粒子所处的经度。
y 粒子所处的纬度。
z 粒子距离地表面的高度。
type 粒子的多系列配置类型,与配置面板的样式配置配合使用,来配置粒子的类型。

交互

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在大屏编辑器页面,单击三维城市子组件管理列表中粒子右侧的导出到蓝图编辑器图标。
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的粒子组件,在画布中可以看到如下图所示的粒子的蓝图编辑器配置参数。粒子蓝图参数
    • 事件

      当数据接口请求完成时:数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据可参见上文的数据示例

    • 动作
      动作 说明
      请求数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如粒子配置了API数据源为http://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据可参见上文的数据示例
      显示组件 显示组件,不需要参数。
      隐藏组件 隐藏组件,不需要参数。
