动态轨迹层是三维城市地图的子组件,支持独立的样式和数据配置,包括动态轨迹层叠加模式、飞线速度、飞线长宽和颜色等参数。动态轨迹线层子组件以两点之间的水平连线的形式表示人或物体移动的轨迹。本文介绍动态轨迹层配置项的含义。

配置

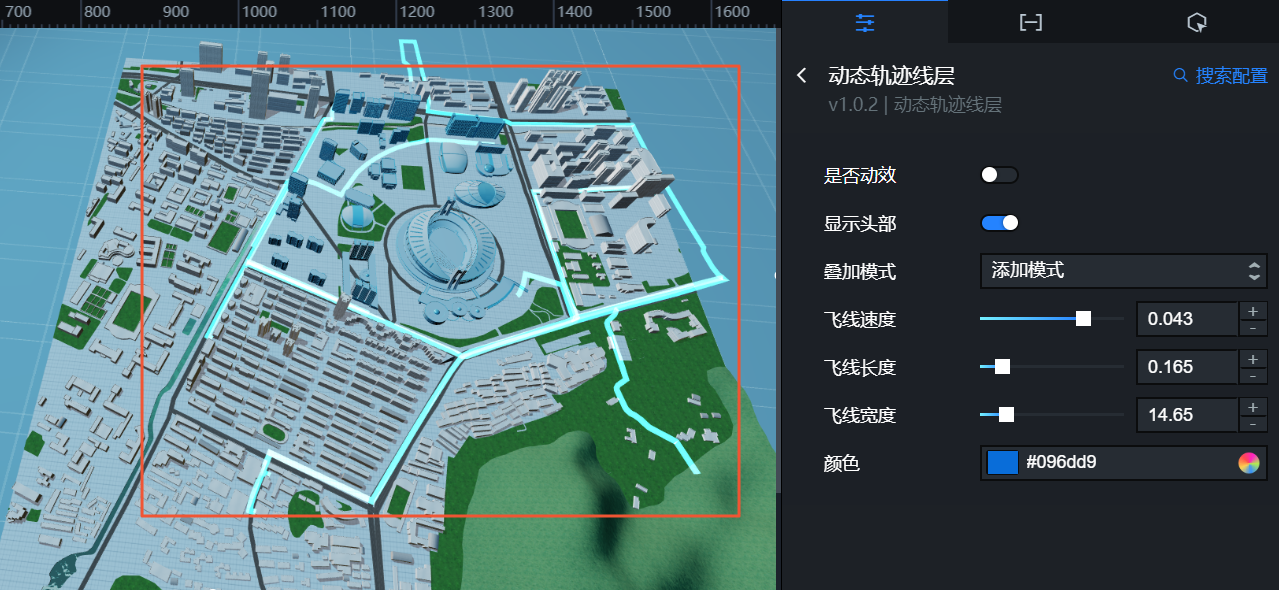

动态轨迹层配置面板
动态轨迹层配置面板参数说明。
参数 说明
是否动效 开启开关后,动态轨迹飞线运行时候加载动效;关闭开关后,动态轨迹飞线运行时候无动效。
显示头部 开启开关后,动态轨迹飞线运行时显示头部样式;关闭开关后,动态轨迹飞线运行时候头部样式不显示。
叠加模式 单击下拉框,选择围栏的叠加模式,可选添加模式正常模式无叠加
飞线速度 设置动态轨迹飞线的运行速度。
飞线长度 设置动态轨迹飞线的长度值。
飞线宽度 设置动态轨迹飞线的宽度值。
颜色 设置动态轨迹飞线的颜色,参见颜色选择器说明修改颜色。

数据

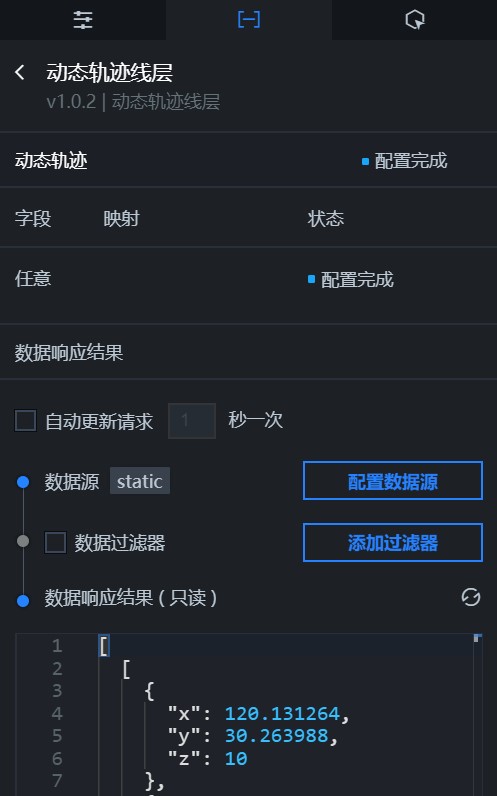

动态轨迹线层数据面板
表 1. 字段说明
字段 说明
x 动态轨迹线所处的经度。
y 动态轨迹线所处的纬度。
z 动态轨迹线距离地表面的高度。

交互

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在大屏编辑器页面,单击三维城市子组件管理列表中动态轨迹线层右侧的导出到蓝图编辑器图标。
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的动态轨迹线层组件,在画布中可以看到如下图所示的动态轨迹线层的蓝图编辑器配置参数。动态轨迹线蓝图参数
    • 事件

      当动态轨迹请求完成时:数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据可参见上文的数据示例

    • 动作
      动作 说明
      请求动态轨迹 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如动态轨迹配置了API数据源为http://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入动态轨迹 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据可参见上文的数据示例
      显示组件 显示组件,不需要参数。
      隐藏组件 隐藏组件,不需要参数。
