灰度及蓝绿发布是为新版本创建一个与老版本完全一致的生产环境,在不影响老版本的前提下,按照一定的规则把部分流量切换到新版本,当新版本试运行一段时间没有问题后,将用户的全量流量从老版本迁移至新版本。

其中 A/B 测试就是一种灰度发布方式,一部分用户继续使用老版本的服务,将一部分用户的流量切换到新版本,如果新版本运行稳定,则逐步将所有用户迁移到新版本。

采用 Ingress 灰度发布方式用户可以:

  1. 控制新版本流量分配权重,以小部分线上流量对服务进行验证
  2. 通过 cookie 或者 header 使得部分受控用户在线上对发布进行验证
  3. 当发布验证失败后,可以快速回滚到旧版本

使用前提

  • 使用由阿里云容器服务 Kubernetes 版本提供的 Kubernetes 集群

实现原理

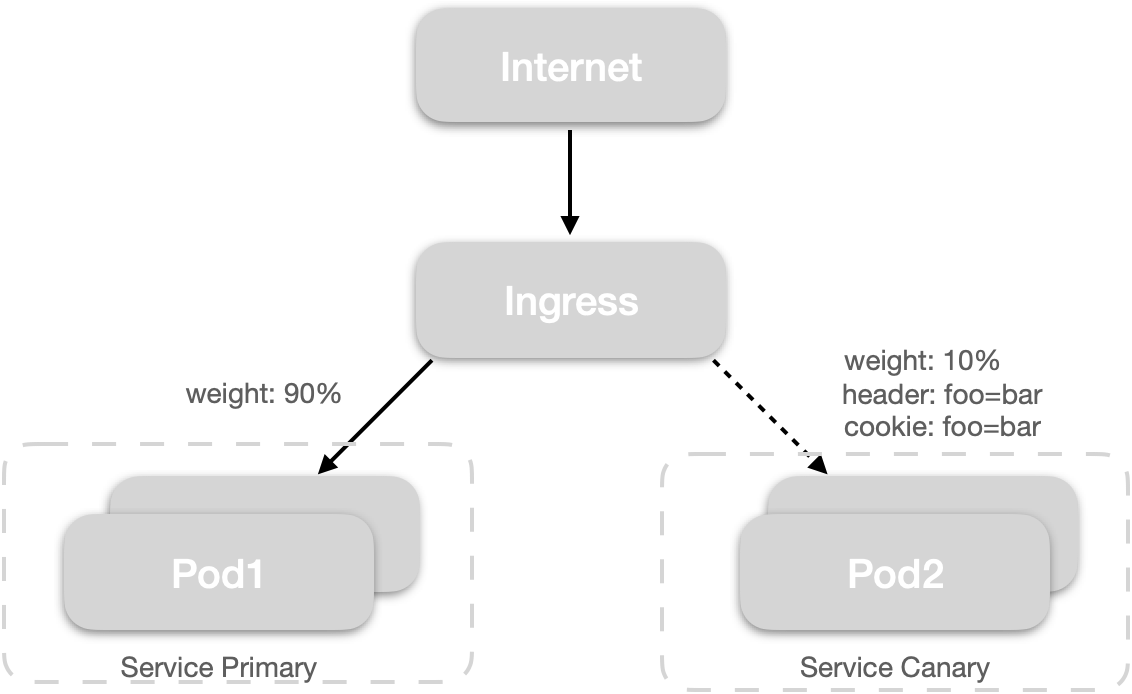

如下图所示,当采用 ACK Nginx Ingress 灰度发布时,假定当前运行版本为 primary,将要发布版本为 canary。

发布过程:

  1. 发布前检查:预检查当前 Ingress 是否有且只关联了唯一的 Service 实例,且 Service 实例下有且只有唯一版本的 Deployment。
  2. 生成 Canary 版本:克隆 primary 版本的 Service 以及 Deployment 生成 canary 版本的 Service 和 Deployment,同时修改 canary 版本 Deployment 的镜像到新版本。
  3. 修改 Ingress 流量规则:根据发布配置调整 Ingress 配置,开始执行灰度。
  4. 人工验证:通过 cookie 或者 header 对灰度版本进行验证,根据结果选择完成发布或者回滚。
  5. 完成灰度:修改 Ingress 配置以及流量规则,下线 Primary 版本的 Service 以及 Deployment 实例。
  6. 回滚发布:修改 Ingress 配置以及流量规则,下线 Canary 版本的 Service 以及 Deployment。

快速开始

1. 初始化应用部署

通过以下配置快速初始化应用部署:

apiVersion: apps/v1
kind: Deployment
metadata:
    name: old-nginx
    labels:    run: old-nginx
spec:
    replicas: 2
    selector:
        matchLabels:
            run: old-nginx
    template:
        metadata:
            labels:
                run: old-nginx
        spec:
            containers:
            - image: nginx
                imagePullPolicy: Always
                name: nginx # 容器名称
                ports:
                 - containerPort: 80
                     protocol: TCP
            restartPolicy: Always
---
apiVersion: v1
kind: Service
metadata:
    name: old-nginx
spec:
    ports:
     - port: 80 #服务端口
        protocol: TCP
        targetPort: 80 #应用端口
   selector:
        run: old-nginx
    sessionAffinity: None
    type: NodePort
---
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
    name: gray-release
spec:
    rules:
    - host: www.example.com
        http:
             paths:
             # 老版本服务
            - path: /
                backend:
                   serviceName: old-nginx
                    servicePort: 80

保存以上内容到,gray-release.yaml,使用 kubectl 或者控制台完成应用初始化:

kubectl apply -f gray-release.yaml

2. 配置流水线

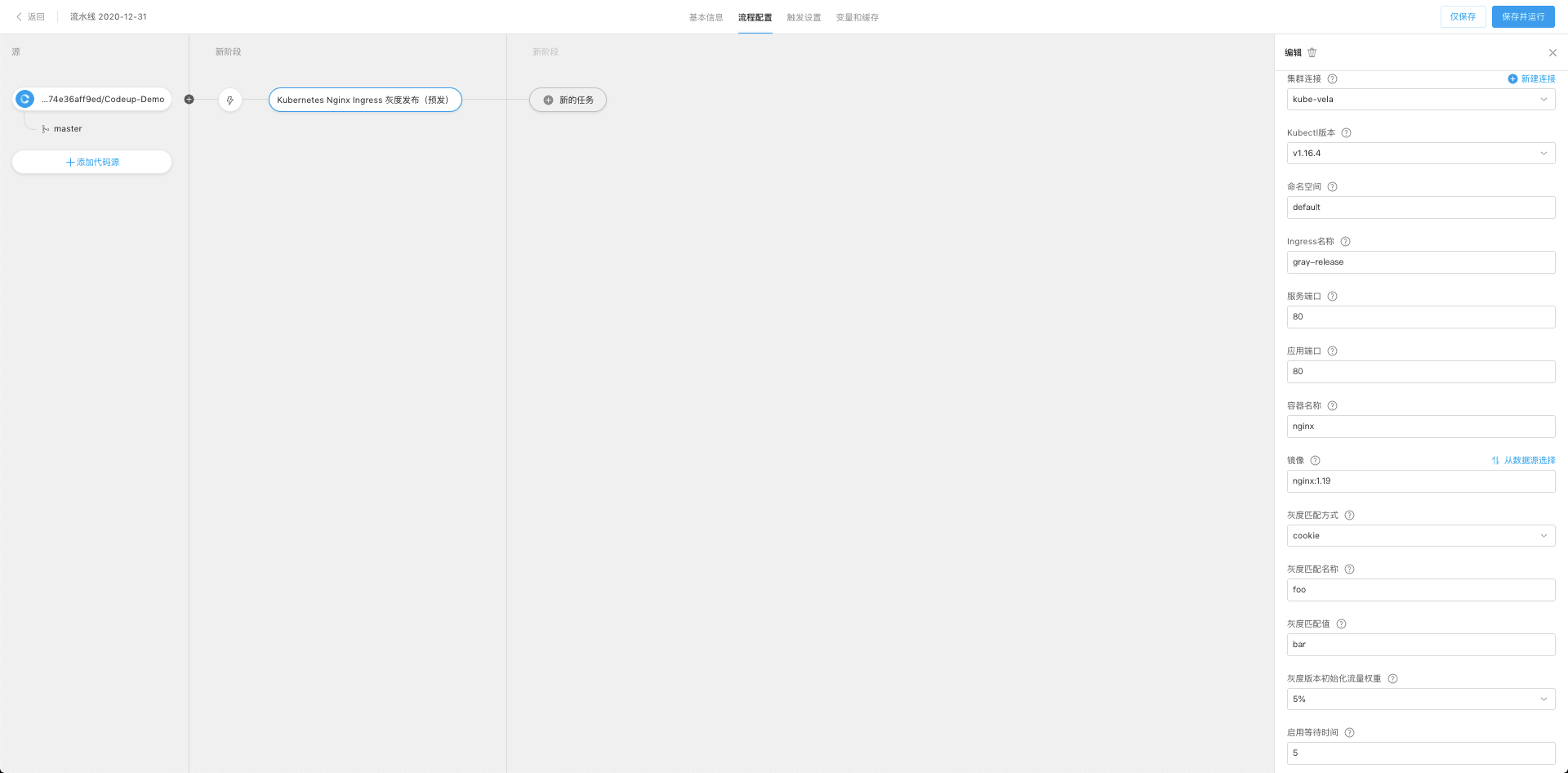

如下所示,配置如下信息:

配置说明:

配置项 说明
命名空间 当前服务所在在 Kubernetes 集群命名空间, 示例中为 default
Ingress名称 发布的目标 Ingress 实例名称,示例中为 gray-release
服务端口 Ingress 后端 Service 实例对外暴露的端口,示例中为 80
应用端口 镜像对外暴露的端口,示例中为 80
容器名称 应用发布时需要更新镜像的容器名,示例中为 nginx
镜像 通过前序任务镜像构建产生的镜像,或者是特定的镜像名称
灰度方式 选择使用 header 或者 cookie 方式进行灰度验证,并设置匹配的 Key/Value
灰度初始化流量权重 默认灰度版本上线后的流量权重
启动等待时间 灰度版本发布后等待该时间后再修改 Ingress 配置
下线等待时间 Ingress 配置调整后等待该时长后再移除应用实例

3. 运行流水线

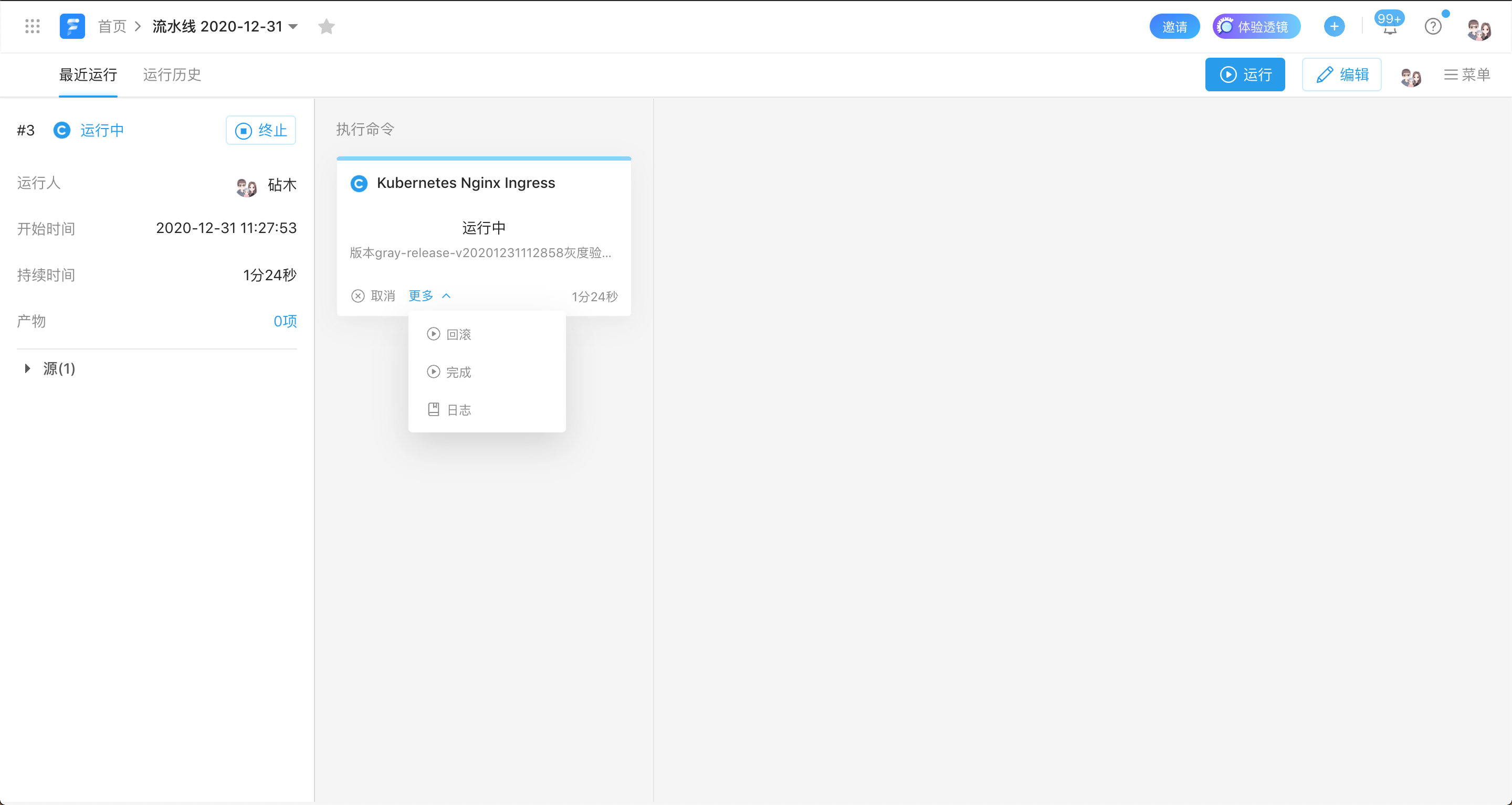

保存并运行流水线,当新版本发布后,流水线将任务将处于灰度发布中,等待人工验证以确定后续操作。

灰度中查看Kubernetes资源状态如下所示:
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
    annotations:
        kubectl.kubernetes.io/last-applied-configuration: |      {"apiVersion":"extensions/v1beta1","kind":"Ingress","metadata":{"annotations":{"nginx.ingress.kubernetes.io/service-match":"gray-release-v20201231112858: cookie(\"foo\", /^bar$/)","nginx.ingress.kubernetes.io/service-weight":"gray-release-v20201231112858: 0, old-nginx: 100"},"name":"gray-release","namespace":"default"},"spec":{"rules":[{"host":"www.example.com","http":{"paths":[{"backend":{"serviceName":"old-nginx","servicePort":80},"path":"/","pathType":"ImplementationSpecific"},{"backend":{"serviceName":"gray-release-v20201231112858","servicePort":80},"path":"/","pathType":"ImplementationSpecific"}]}}]}}
        nginx.ingress.kubernetes.io/service-match: 'gray-release-v20201231112858: cookie("foo",      /^bar$/)'
        nginx.ingress.kubernetes.io/service-weight: 'gray-release-v20201231112858: 0,      old-nginx: 100'
    name: gray-release
    namespace: default
spec:
    rules:
    - host: www.example.com
       http:
           paths:
           - backend:
                serviceName: old-nginx
                servicePort: 80
            path: /
            pathType: ImplementationSpecific
         - backend:
                serviceName: gray-release-v20201231112858
                servicePort: 80
            path: /
            pathType: ImplementationSpecific

在灰度中云效自动创建了灰度版本的服务,命名规则未:<ingressname>-<version>

查看灰度版本的 Service 以及 Deployment 详情:

apiVersion: v1
kind: Service
metadata:
    labels:
        run: old-nginx
        version: v20201231112858
    name: gray-release-v20201231112858
    namespace: default
spec:
    clusterIP: 10.0.6.88
    ports:
    - port: 80
       protocol: TCP
       targetPort: 80
    selector:
        run: old-nginx
        version: v20201231112858
     type: ClusterIP
---
apiVersion: apps/v1
kind: Deployment
metadata:
     generation: 1
     labels:
        run: old-nginx
        version: v20201231112858
     name: gray-release-v20201231112858
     namespace: default
spec:
    progressDeadlineSeconds: 600
    replicas: 2
    revisionHistoryLimit: 10
    selector:
        matchLabels:
            run: old-nginx
            version: v20201231112858
    strategy:
        rollingUpdate:
            maxSurge: 25%
            maxUnavailable: 25%
        type: RollingUpdate
    template:
        metadata:
            creationTimestamp: null
            labels:
                 run: old-nginx
                version: v20201231112858
    spec:
        containers:
        -  image: nginx:latest
            imagePullPolicy: Always
            name: nginx
            ports:
            - containerPort: 80
              protocol: TCP

用户可以通过在浏览器设置 cookie 的后来访问新版本的应用:

document.cookie="foo=bar"

4. 确认发布完成

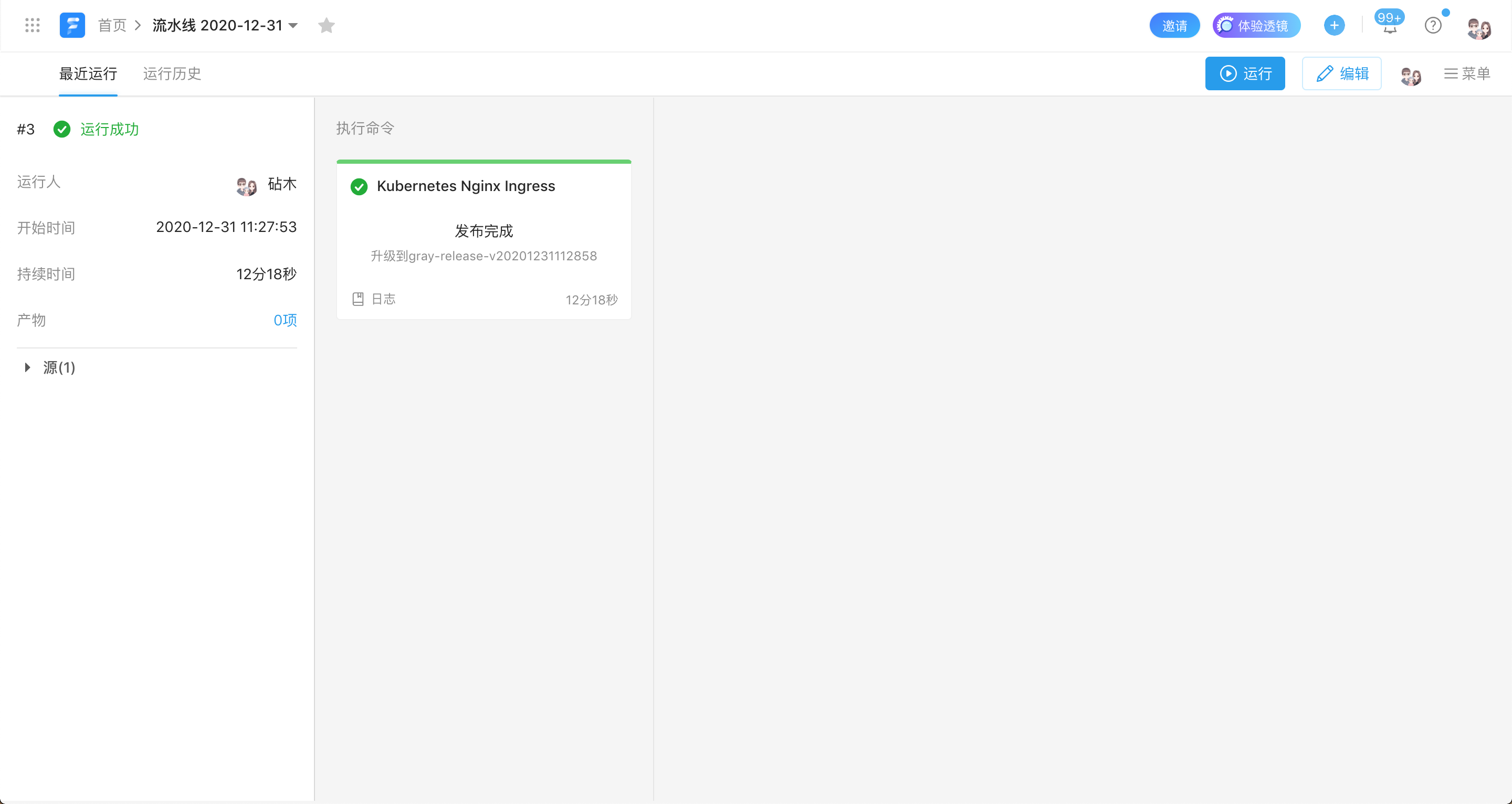

在人工验证成功后,在卡片上点击“完成”按钮,后流水线将会自动完成ingress的配置调整,以及老版本的应用下线操作:

此时查看线上应用 Ingress 信息,如下所示:
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
   annotations:
      kubectl.kubernetes.io/last-applied-configuration: |      {"apiVersion":"extensions/v1beta1","kind":"Ingress","metadata":{"annotations":{},"name":"gray-release","namespace":"default"},"spec":{"rules":[{"host":"www.example.com","http":{"paths":[{"backend":{"serviceName":"gray-release-v20201231112858","servicePort":80},"path":"/","pathType":"ImplementationSpecific"}]}}]}}
   name: gray-release
   namespace: default
spec:
  rules:
  - host: www.example.com
     http:
       paths:
       - backend:
              serviceName: gray-release-v20201231112858
               servicePort: 80
          path: /
          pathType: ImplementationSpecific
---

常见发布失败的问题:

  1. 当 Ingress 关联了多个 Service 实例时发布失败。
  2. 当 Service 关联了多个 Deployment 实例时发布失败,Service 的 LabelSelector 需要确保与 Deployment 的 labels 保持匹配。
  3. 线上版本镜像和当前发布镜像未变化时,发布失败。
  4. 而发布配置中的容器名称无法匹配到容器定义时发布失败。
