通过阅读本文,您可以了解运行Unity Demo的方法。
前提条件
- 您已开通阿里云RTC服务并在控制台已创建应用。具体操作请参见入门概述。
- 您已从控制台获取鉴权信息,具体操作,请参见接入工具。
说明 从控制台获取的Token仅为开发测试使用,正式上线有被攻击风险。建议您自己搭建服务端生成Token,并使用HTTPS协议。搭建服务端请参见
服务端生成Token。
创建Unity项目
- 打开Unity,单击新建。
- 输入项目名称、项目保存位置,并选择3D模版。
- 单击创建。
集成SDK
- 下载并解压Unity SDK及示例代码,下载地址,请参见SDK下载。
- 复制SDK中以下目录文件到示例代码\Assets\Plugins目录中。
平台 |
文件或文件夹 |
项目路径 |
Android |
/Android/AliRtcCwrapper.aar |
/Assets/Plugins/Android |
/Android/AliRTCSdk.jar |
/Assets/Plugins/Android |
/Android/alivc-core-rtc.aar |
/Assets/Plugins/Android |
/Android/Sophonsdk.aar |
/Assets/Plugins/Android |
/Android/utdid4all-1.5.0-proguard.jar |
/Assets/Plugins/Android |
/Android/webrtclib.aar |
/Assets/Plugins/Android |
iOS |
/iOS/AliRTCSdk.framework |
/Assets/Plugins/iOS |
/iOS/libAliRTCSdkCInterface.a |
/Assets/Plugins/iOS |
macOS |
/macOS/AliRTCSdkCWrapper.bundle |
/Assets/Plugins/macOS |
Windows |
/x86/AliRTCSdk.dll |
/Assets/Plugins/x86 |
/x86/AliRTCSdkCWrapper.dll |
/Assets/Plugins/x86 |
/x64/AliRTCSdk.dll |
/Assets/Plugins/x64 |
/x64/AliRTCSdkCWrapper.dll |
/Assets/Plugins/x64 |
- 复制SDK中以下目录文件到示例代码\Assets\Scripts目录。
文件 |
项目路径 |
/Scripts/AliRtcEngine.cs |
/Assets/Scripts |
/Scripts/IAliRtcEngineBase.cs |
/Assets/Scripts |
/Scripts/VideoDisplaySurface.cs |
/Assets/Scripts |
实现音视频通话功能
- 添加UI控制。
您可以创建用户界面,以Unity Sample为例,创建本地视频窗口GameObject(LocalVideoCube)和远端视频窗口GameObject(RemoteVideoCube),以及控制按钮ControlButton。

- UI界面保存到/Assets/Scenes/SampleScene.unity。
- 创建控制音视频通信功能的Home.cs文件,并将该文件添加到主Main Camera,使Home.cs文件在Main Camera启动时就被加载。
- 获取权限(仅Android操作)。
在UNITY_2018_3_OR_NEWER及以上版本,Android设备需要在Unity中设置主动向用户获取麦克风和相机权限,需要调用CheckPermission主动获取权限。
private ArrayList permissionList = new ArrayList();
void Start ()
{
#if (UNITY_2018_3_OR_NEWER && UNITY_ANDROID)
permissionList.Add(Permission.Microphone);
permissionList.Add(Permission.Camera);
#endif
}
void Update ()
{
#if (UNITY_2018_3_OR_NEWER && UNITY_ANDROID)
CheckPermission();
#endif
}
private void CheckPermission()
{
#if (UNITY_2018_3_OR_NEWER && UNITY_ANDROID)
foreach (string permission in permissionList)
{
if (Permission.HasUserAuthorizedPermission(permission))
{
}
else
{
Permission.RequestUserPermission(permission);
}
}
#endif
}
此外,集成Android平台时,需要AndroidManifest.xml文件和project.properties文件来管理项目权限和项目属性,可以直接拷贝AliRTCSdkEngine.plugin目录到/Assets/Plugins/Android。

- 初始化IAliRtcEngine。
执行创建IAliRtcEngine,根据需要注册侦听通知回调,设置自动推流订阅模式。
string extra = "";
IAliRtcEngine mRtcEngine = IAliRtcEngine.GetEngine (extra);
mRtcEngine.OnJoinChannelNotify = onJoinChannelNotify;
mRtcEngine.OnPublishNotify = onPublishNotify;
mRtcEngine.OnSubscribeNotify = onSubscribeNotify;
mRtcEngine.OnRemoteUserOnLineNotify = onRemoteUserOnLineNotify;
mRtcEngine.OnRemoteUserOffLineNotify = onRemoteUserOffLineNotify;
mRtcEngine.OnRemoteTrackAvailableNotify = onRemoteTrackAvailableNotify;
mRtcEngine.OnSubscribeChangedNotify = onSubscribeChangedNotify;
mRtcEngine.OnLeaveChannelResultNotify = onLeaveChannelResultNotify;
mRtcEngine.SetAutoPublish(true, true);
- 打开本地预览。
进入频道前需要启动本地视频采集预览显示,获取UI中VideoCube对象,添加VideoDisplaySurface到VideoCube上。
说明 VideoDisplaySurface是SDK封装用于视频渲染的C#类,任何Unity中GameObject物体上需要显示视频内容,必须要绑定VideoDisplaySurface。
VideoDisplaySurface主要有以下三个功能:
- void SetUserId(string uid):设置渲染视频的用户ID,本地uid填空字符串
""
。
- void SetVideoTrack(AliRTCVideoTrack track):设置视频流类型,有camera(相机流)和screen(共享流)两种,用于区分同一用户ID推送的两种不同的是视频流。
- void SetEnable(bool enable):控制视频是否显示。
添加surface后,调用IAliRtcEngine接口设置本地预览和开启预览。
GameObject go = GameObject.Find("LocalVideoCube");
VideoDisplaySurface surface = go.GetComponent<VideoDisplaySurface>();
surface.SetUserId("");
surface.SetVideoTrack(AliRTCVideoTrack.VIDEO_TRACK_CAMERA);
surface.SetEnable(true);
mRtcEngine.SetLocalViewConfig(true);
mRtcEngine.ConfigExternalVideoRendering(true);
mRtcEngine.StartPreview();
- 获取频道鉴权信息。
该步骤主要通过和AppServer进行通信,获取进入的频道名称以及对应的鉴权信息,成功获取到的信息需要保存在AliRTCAuthInfo结构中。
- 加入频道。
成功获取到入会鉴权信息后,通过调用接口JoinChannel加入频道,需要传递参数有AliRTCAuthInfo和用户名称。调用加入频道接口后,SDK会通过OnJoinChannelNotify通知回调是否入会成功,参数errorCode为0表示入会成功,其他表示失败。
mRtcEngine.JoinChannel(authInfo, "userName");
private void onJoinChannelNotify (int errorCode)
{
if (errorCode == 0)
{
Debug.Log("加入频道成功");
}
else
{
Debug.Log("加入频道失败");
}
}
- 远端用户视频显示。
订阅远端用户的音视频流相关的回调是onSubscribeChangedNotify,控制远端用户视频的显示在该回调中实现。
onSubscribeChangedNotify有三个参数:
- userId表示远端用户ID。
- audioTrack有mic(麦克风)和none两种类型,none表示当前没有远端音频流。
- videoTrack有camera、screen、both和none四种类型,分别表示该用户的视频流状态,both表示同时订阅远端用户的camera(相机流)和screen(共享流),none表示当前没有远端视频流。
在回调中,检查参数videoTrack是否为camera、screen、both三者中的一种,如果是需要使用GameObject对象进行显示,并添加VideoDisplaySurface,如果videoTrack为none,需要控制GameObject对象取消显示。
private void onSubscribeChangedNotify (string userId, int audioTrack, int videoTrack)
{
if (videoTrack == (int)AliRTCVideoTrack.VIDEO_TRACK_CAMERA)
{
GameObject go = GameObject.Find("RemoteVideoCube");
if (!ReferenceEquals(go, null))
{
VideoDisplaySurface surface = go.GetComponent<VideoDisplaySurface>();
surface.SetUserId(userId);
surface.SetVideoTrack(AliRTCVideoTrack.VIDEO_TRACK_CAMERA);
surface.SetEnable(true);
}
}
else if (videoTrack == (int)AliRTCVideoTrack.VIDEO_TRACK_NONE)
{
GameObject go = GameObject.Find("RemoteVideoCube");
if (!ReferenceEquals(go, null))
{
VideoDisplaySurface surface = go.GetComponent<VideoDisplaySurface>();
surface.SetEnable(false);
}
}
}
- 离开频道。
结束音视频通话时调用接口LeaveChannel离开频道,离开频道前需要关闭本地预览以及移除远端视频显示。
mRtcEngine.StopPreview();
GameObject go = GameObject.Find("LocalVideoCube");
VideoDisplaySurface surface = go.GetComponent<VideoDisplaySurface>();
surface.SetEnable(false);
go = GameObject.Find("RemoteVideoCube");
surface = go.GetComponent<VideoDisplaySurface>();
surface.SetEnable(false);
mRtcEngine.LeaveChannel();
- 销毁IAliRtcEngine。
调用IAliRtcEngine的Destroy方法退出App或者释放内存。
Unity Editor中调试
Unity Editor中调试只需要确保放入macOS或Windows所需的文件或文件夹到/Assets/Plugins目录即可。
工程导出设置

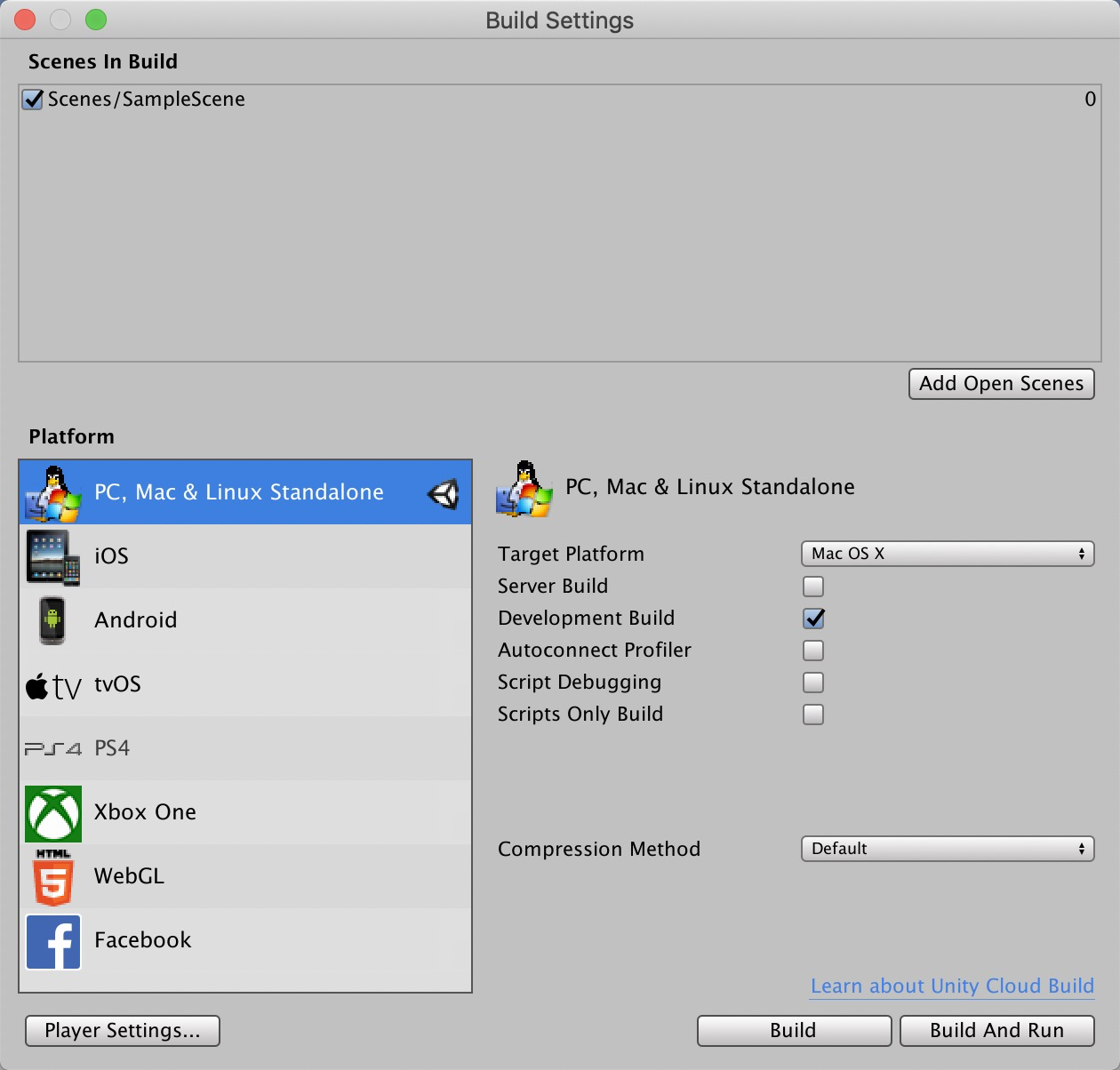

- Mac平台:
Unity编译导出Mac平台应用,macOS10.15以下版本无需做额外设置,只需选中Target Platform为Mac OS, 勾上Development Build即可;macOS10.15及以上版本需要选择Player
Settings,在Player的Other Settings选项中,将Camera Usage Description文本框中添加open camera字符串,Microphone
Usage Description文本框中添加open microphone字符串。

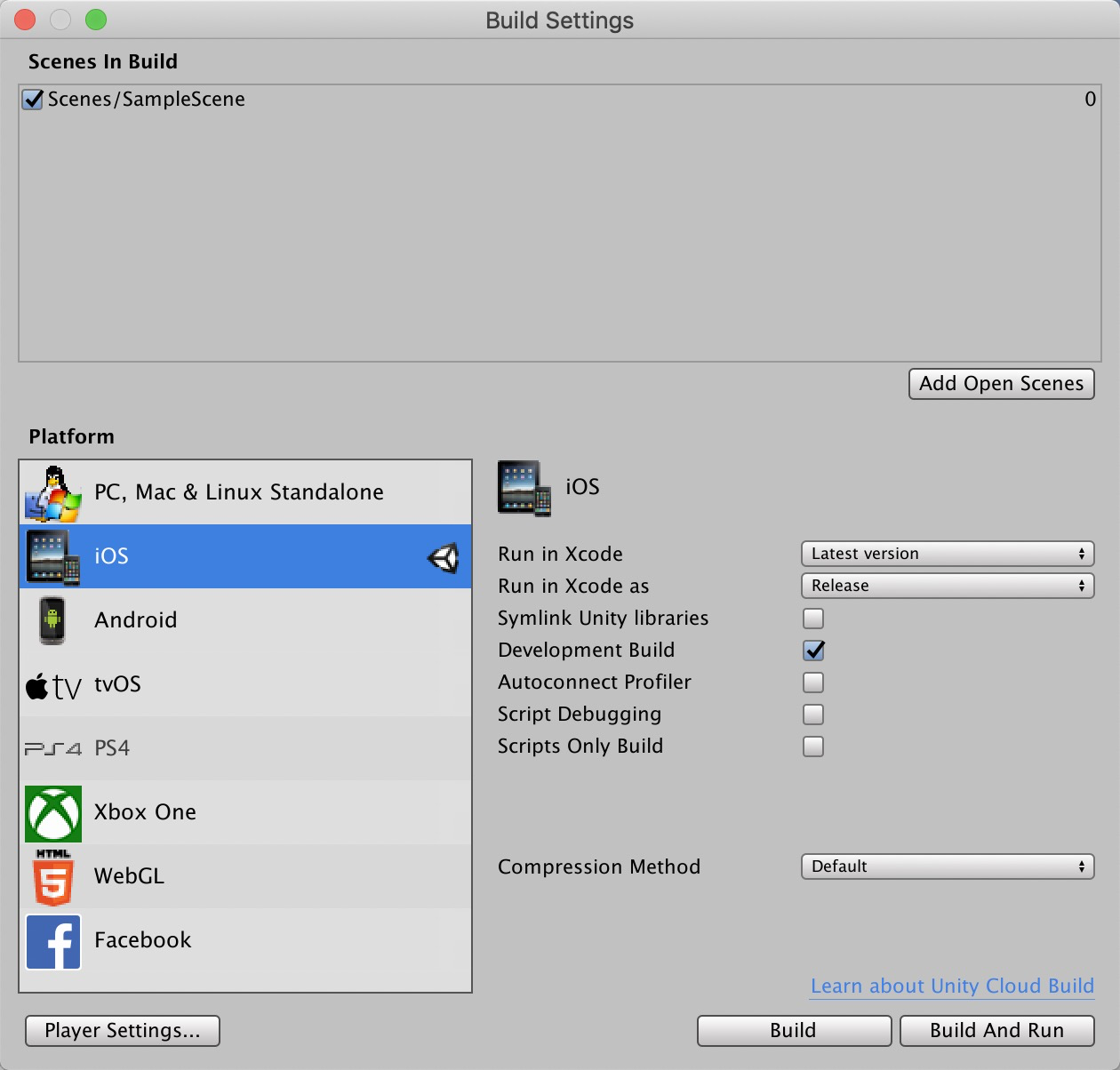

- iOS平台:
设置Graphics APIs为OpenGLES2,去掉多线程渲染Multithreaded Rendering。


iOS导出为xcode工程,在xcode工程中需要先关闭bitcode,在info.plist文件中添加麦克风和相机访问,并且在Embed Framework中添加AliRTCSdk.framework,开启background模式,以上设置也可以在Unity打包后处理脚本中添加导出的工程设置。
- Android平台:
Android应用导出前,切换到Android Platform,选择Player Settings,在Player的Other Settings选项中,设置Graphics
APIS为OpenGLES2,去掉多线程渲染Multithreaded Rendering,Scripting Backend选择IL2CPP。


说明 默认Android打包ARMv7版本,如果打包ARM64版本,需要选中Target Architectures中ARM64选项。
选中该Export Project后导出目录需要有子级文件夹,例如可导出在以下目录:Aliyun/UnityRTC。

- Windows平台:
Windows应用导出前,切换到PC Platform,选择Player Settings,在Player的Scripting Backend选项选中Mono。
